Van bướm khí nén Haitima

Công ty TNHH Thương mại Tuấn Hưng Phát – nhà phân phối độc quyền van điều khiển hãng Haitima – Đài Loan và Kosaplus – Hàn Quốc. Chúng tôi cũng là nhà phân phối độc quyền van cơ hãng Wonil – Hàn Quốc đạt tiêu chuẩn Jis 10k.

Van bướm khí nén Haitima là gì?

Van bướm khí nén Haitima là dòng van sử dụng áp lực của khí nén để vận hành. Dòng van này hiện đang được sản xuất tại nhà máy Haitima – Đài Loan. Van bướm khí nén Haitima là sự kết hợp tuyệt vời giữa đầu điều khiển – actutor của hãng Haitima được sản xuất tại Đài Loan và thân van bướm. Haitima cũng được biết tới là một trong những thương hiệu van lớn nhất tại Đài Loan.

Van bướm khí nén Haitima đang được sử dụng rộng rãi trong nhiều hệ thống công nghiệp khác nhau như: môi trường Nước sạch, nước sinh hoạt, nước thải, xăng dầu hay khí gas,.. tại  các nhà máy sản xuất, nhà máy dược phẩm,..v.v

Hiện nay chúng tôi nhập khẩu số lượng lớn loại van bướm khí nén Haitima này về với số lượng mỗi kích cỡ lên đến 100 ~ 300 chiếc mỗi loại, đảm bảo cho mọi nhu cầu trên thị trường

Van bướm Haitima rất được ưa chuộng bởi vì: giá thành rẻ, độ an toàn cao, tiện lợi và thời gian đóng mở cực kỳ nhanh. Bên cạnh đó, quá trình lắp đặt rất dễ dàng với lượng lớn hàng có sẵn nên rất dễ thay thế khi hỏng hóc.

>>> Đừng quên chúng tôi còn có Van bướm điều khiển khí nén tuyến tính nhé.

SƠ LƯỢC VỀ CÔNG TY HAITIMA

Tổng công ty Haitima được thành lập từ năm 1984 với vốn hóa là 2.5 triệu đô la Mỹ. Công ty hoạt động hướng đến sự hoàn hảo và chất lượng trong từng sản phẩm. Với sự nỗ lực không ngừng, sự kiên trì không biết mệt mỏi thương hiệu Haitima đã không ngừng được mở rộng các hệ thống nhà máy, kênh phân phối. Hiện đã Haitima đã có mặt trên khắp thế giới từ Âu đến Á. Vị thế Haitima trong ngành sản xuất van cũng không ngừng được nâng cao và cải thiện tích cực.

Cấu tạo và nguyên lý hoạt động của van bướm khí nén Haitima

Cấu tạo van bướm khí nén Haitima

Van bướm khí nén haitima được cấu tạo từ những bộ phận cơ bản sau:

• Đầu van: Bộ phận này dùng để kết nối với bộ khí nén
• Cánh van(đĩa van): Đây là bộ phận sẽ chịu tác lực tác động trực tiếp từ dòng lưu chất. Nhất là khi van trong trạng thái điều tiết dòng chảy. Bởi cấu tạo cùng quy trình vận hành mà đĩa van thường không được sử dụng nhiều trong hệ thống điều tiết lưu chất.
• Gioăng làm kín: Bộ phận này thường được làm từ cao su EPDM – NBR và kết hợp với van thân gang, cánh inox. Còn đối với loại gioăng cao su epdm – Teflon thường dùng cho van inox 100%.
• Trục van: Bộ phận này thường được làm từ chất liệu inox với khả năng chịu tải trọng và lực momen xoay rất tốt. Bởi ưu điểm của inox chính là độ bền và độ cứng cao. Vì thế, không lo bị ảnh hưởng xuất từ các tác động từ dòng lưu chất.
• Thân van: Bộ phận này làm giá đỡ cho trục và đĩa van. Chúng có khả năng chịu va đập tốt và dùng để kết nối trực tiếp với đường ống dẫn.
• Bộ khí điều khiển van: Đây là bộ phận dùng để chuyển đổi năng lượng khí nén trở thành động năng. Từ đó thông qua bộ truyền động đến trục van làm đĩa xoay nhằm thực hiện quá trình đóng mở van.
• Khung đĩa
• Ốc, lỗ bắt van với bộ khí
• Ốc hãm trục

Nguyên lý hoạt động

Dựa vào cấu tạo chung của bộ diều khiển khí nén, piston và thanh răng sẽ chia van thành 3 phần. Khi van ở trạng thái đóng hoàn toàn, chúng ta sẽ cung cấp khí nén vào khoang giữa của 2 piston – thanh răng. Nhờ vào áp lực của khí nén sẽ đẩy 2 bộ phận này sẽ 2 bên và tạo ra lực momen xoắn. Tiếp đến sẽ truyền xuống trục van qua trục răng và làm đĩa van mở ra.

Còn khi muốn van trở lại trạng thái ban đầu, chúng ta sẽ cấp khí ngược lại vào 2 khoang ngoài. Áp lực của khí nén sẽ ép piston và thanh răng quay về vị trí ban đầu tương ứng.

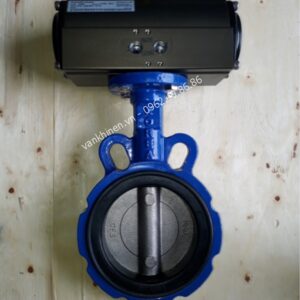

Những hình ảnh thực tế của van bướm khí nén Haitima

>>> Tuấn Hưng Phát còn phân phối những sản phẩm thuộc dòng Van bướm điều khiển bằng khí nén nữa bạn nhé. Nếu thiết bị này phù hợp với nhu cầu của bạn có thể nhấn vào ngay để xem thêm.

Thông số kỹ thuật của van bướm khí nén Haitima là gì?

Kích thước van Haitima: DN50 – DN600

Nhiệt độ trong môi trường làm việc: -5 đến 250 độ C

Áp suất làm việc trong khoảng: PN10, PN16, PN25

Môi trường làm việc của lưu chất: Hơi, Nước, Xăng dầu, Hóa chất, Thực Phẩm

Áp suất đầu khí nén điều khiển: 0 ~ 10 bar

Hãng sản xuất: Haitima

Xuất xứ: Đài Loan

Bảo hành: Lên đến 1 năm theo cơ chế 1 đổi 1.

Catalogue van bướm khí nén Haitima

Những nhược điểm khi sử dụng van bướm khí nén Haitima:

Hạn chế trong khâu lắp đặt sản phẩm. Vì nó chỉ có kiểu lắp hai mặt bích.

Chỉ sử dụng được cho những hệ thống cung cấp khí nén cho bộ khí

Những ưu điểm khi sử dụng van bướm khí nén Haitima

• Độ bền của sản phẩm cao, vòng đời lâu dài, an toàn khi sử dụng van dưới những lưu chất dễ cháy nổ.
• Cấu tạo đơn giản. dễ lắp đặt, thay thế hay bảo trì, bảo dưỡng sản phẩm.
• Van có kích thước nhỏ gọn, trọng lượng vừa phải và dễ vận chuyển, lắp đặt.
• Giá thành phù hợp với các chi phí đầu tư và có đủ giấy tờ CO,CQ nhập khẩu từ phía nhà sản xuất.
• Không gian lắp đặt không bị chiếm quá nhiều diện tích.
• Có kiểu đóng mở hoàn toàn và đóng mở tuyến tính.
• Bộ điều khiển khí nén có cả kiểu tác động đơn và tác động kép để quý khách lựa chọn cho từng hệ thống khác nhau.
• Đóng/mở tự động, tiện lợi và giảm thiểu tối đa mức chi phí về mặt nhân sự.

Van bướm khí nén Haitima thường được ứng dụng ở đâu?

Van bướm điều khiển khí nén Haitima cũng giống như các loại van khác đều được ứng dụng rất nhiều trong lĩnh vực công nghiệp. Nhờ làm từ nhiều loại chất liệu khác nhau, van có thể hoạt đồn tốt trong những môi trường khác nhau. Bởi vậy nó được đánh giá rất cao về khả năng làm việc.

• Hệ thống cấp thoát nguồn nước sạch hoặc nước thải…
• Hệ thống dẫn khí gas, oxy,….
• Hệ thống đường ống dẫn khí nén
• Các hệ thống cấp xả nhiên liệu như: than, xi măng, vật liệu rắn hay các loại vật liệu lỏng…

Ngoài việc sử dụng trong việc điều khiển các dòng lưu chất vận hành tại những đường ống khác nhau. Sản phẩm này còn có được dùng trong việc điều khiển nhiệt độ, áp suất, lưu lượng rất tốt. Vì thế, khi chọn lựa, bạn cần cân nhắc thật kỹ những thiết bị điều tiết phù hợp với hệ thống và môi trường làm việc của đơn vị mình. Có như vậy mới giúp gia tăng năng suất, vận hành ổn định

Mong rằng, với những thông tin mà chúng tôi vừa đưa ra phía trên sẽ giúp quý bạn đọc hiểu rõ hơn về dòng van bướm khí nén Haitima này. Qua đó, sẽ lựa chọn được sản phẩm có kích thước, chất liệu phù hợp với hệ thống làm việc của mình. Bên cạnh đó, khi gặp vướng mắc về mặt kỹ thuật hay cần giải đáp thông tin chính xác về sản phẩm có liên quan đến thương hiệu Haitima. Bạn đừng ngại liên hệ với chúng tôi để được giải đáp chi tiết nhất.
