Van bướm điều khiển khí nén Haitima

Tình trạng: Còn hàng
Bảo hành: 12 tháng
Mô tả sản phẩm
(1 đánh giá của khách hàng)
CHÚNG TÔI Cam Kết
  • Sản phẩm chính hãng, chất lượng vượt trội
  • Bảo hành 24/7 nhanh chóng, chuyên nghiệp
  • Vận chuyển toàn quốc giao hàng không quá 3 ngày
  • 100% khách hàng hài lòng
Hỗ trợ trực tuyến

Giới thiệu van bướm điều khiển khí nén Haitima – Đài Loan

Van bướm điều khiển khí nén Haitima là dòng van bướm được thiết kế phần thân là van bướm cơ còn phần đầu điều khiển – actutor là của hãng Haitima sản xuất tại Đài Loan – một trong những thương hiệu van lớn nhất tại Đài Loan. Ưu điểm của loại van này là  tiện lợi, độ an toàn cao, đóng mở cực kỳ nhanh, lắp đặt rất dễ dàng, lượng hàng có sẵn nhiều dễ dàng thay thế.

Đặc biệt là có giá thành rẻ hơn so với các sản phẩm van bướm khí nén khác trên thị trường. Do đó, hiện nay theo thống kê van bướm khí nén Haitima là sản phẩm được được sử dụng rộng rãi trong công nghiệp, trong nhà máy sản xuất, chế biến và nhiều môi trường khác nhau: hóa chất, xăng, dầu, nước thải…

>>> Bạn có thể xem thêm các sản phẩm của dòng van Haitima tại: https://vankhinen.vn/van-haitima-d40.html

Tại Tuấn Hưng Phát, chúng tôi đã và đang nhập khẩu van bướm khí nén Haitima với số lượng mỗi kích cỡ lên đến 100 ~ 300 chiếc mỗi loại, đảm bảo cho mọi nhu cầu trên thị trường. Sản phẩm có đầy đủ chứng từ nhập khẩu, chứng chỉ chất lượng. Thời gian bảo hành sản phẩm là 12 ~ 18 tháng. Liên hệ hotline để được tư vấn, hỗ trợ, báo giá.

Hình ảnh thực tế

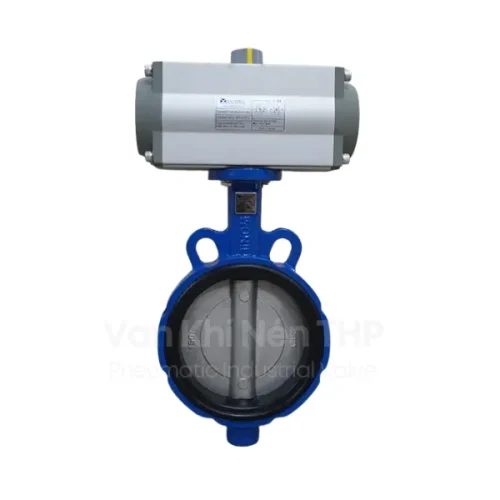

Van bướm điều khiển khí nén Haitima
Van bướm điều khiển khí nén Haitima

Cấu tạo

Van bướm khí nén Haitima được cấu tạo – lắp đặt từ 2 thành phần chính đó là: đầu điều khiển Actutor của thương hiệu Haitima Đài Loan và van bướm, Cụ thể như sau:

Phần thân van bướm

Bộ phận trực tiếp đóng mở, tiếp xúc với dòng chảy lưu chất và được thiết kế gồm các bộ phận: thân van, đĩa van, trục van bằng chất liệu gang, inox, thép không gỉ có đặc tính chống ăn mòn, chịu nhiệt tốt, chịu áp lực cao. Gioăng làm kín bằng cao su EPDM  hoặc PTFE có tác dụng làm kín khi van ở trạng thái đóng, tránh rò rỉ.

Phấn điều khiển khí nén Haitima

Được thiết kế phần thân bộ điện bằng chất liệu hợp kim nhôm nguyên khối, có độ bền cao, tiêu chuẩn kháng nước, kháng bụi IP68. Bên trong thân gồm các bộ phận piston, thanh răng bánh chuyển, lò xo 2 đầu, bu lông… Về cách thức hoạt động gồm 2 dạng tác động đơn và tác động kép.

Dưới đây là hình ảnh của đầu điều khiển – actutor- penumatic:

đầu điều khiển - actutor- penumatic Haitima - Đài Loan
đầu điều khiển – actutor- penumatic Haitima – Đài Loan

đầu điều khiển - actutor- penumatic Haitima - Đài Loan 02

>>> Chuyên dùng cho môi trường sạch, với cái tên đặc biệt, van bướm vi sinh điều khiển khí nén. Nếu bạn tìm kiếm loại van bướm cho hệ thống thực phẩm, hãy tìm hiểu ngay.

Thông số kỹ thuật

  • Vật liệu chế tạo: bằng gang, thép, inox, nhựa, (Sus304, SUS316 )
  • Gioăng làm kín: NBR, EPDEM, TEFLON, PTFE
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc 0 ~ 180 độ C
  • Kiểu lắp mặt bích: JIS10K, ANSI, DIN, PN16, BS
  • Áp lực khí nén: 0 ~ 8bar
  • Hãng sản xuất: Haitima
  • XUất xứ: Đài Loan

Thông số van bướm điêu khiển khí nén Haitima - Đài Loan

Nguyên lý hoạt động

Tương tự các dòng van điều khiển khí nén khác, van bướm điều khiển khí nén Haitima cũng có 2 dạng là dạng tác động đơn và dạng tác động kép. Về cơ chế hoạt động, mỗi dạng sẽ khác nhau, cụ thể dưới đây:

Dạng tác động đơn

Dạng này được chế tạo có lò xo ở 2 đầu ngoài, ở giữa piston có khoang rỗng và trong quá trình vận hành đòi hỏi phải cấp khí nén đầu vào. Cụ thể, ban đầu van ở vị trí đóng, khi cấp nguồn khí nén vào đầu điều khiển, áp lực khí nén sẽ đẩy 2 piston về 2 phía và kéo theo bánh răng xoay. Từ đó truyền lực đến trục van, đĩa van sẽ dịch chuyển sang trạng thái mở. Ngược lại, khi cần đóng van thì chỉ cần ngừng cấp khí nén, lực đàn hồi của lò xo 2 đầu sẽ đẩy piston về vị trí ban đầu tương ứng trạng thái đóng.

Dạng tác động kép

Cấu tạo của van bướm điều khiển khí nén Haitima dạng này sẽ phức tạp hơn, gồm 2 piston, bên trong thân van có 3 khoang. Bên ngoài thì có 2 cổng cung cấp áp lực khí nén vào, ban đầu van ở trạng thái đóng, tiến hành cấp khí nén. Lúc này áp lực sẽ đẩy bộ piston sang 2 bên và tạo momen xoắn đến bánh răng trung gian kết nối với trục van. Tạo góc xoay 90o tương ứng trạng thái mở.

Một số loại van bướm khí nén Haitima chúng tôi đang cung cấp

Hình ảnh - van bướm điêu khiển khí nén Haitima - Đài Loan - Thân gang và cánh bằng inox 304 , kích cỡ là DN200 - 8" - ống phi 225mm
Hình ảnh – van bướm điêu khiển khí nén Haitima – Đài Loan – Thân gang và cánh bằng inox 304 , kích cỡ là DN200 – 8″ – ống phi 225mm
Hình ảnh van bướm inox điêu khiển khí nén Haitima - Đài Loan
Hình ảnh van bướm inox điêu khiển khí nén Haitima – Đài Loan

>>> Ngoài ra, còn rất nhiều những mẫu mã khác nhau của dòng sản phẩm van bướm điều khiển bằng khí nén nhé, bạn có thể nhấn vào liên kết để tìm kiếm thêm.

Báo giá van bướm điều khiển khí nén Haitima chính hãng

Công ty Tuấn Hưng Phát chuyên cung cấp van công nghiệp nhập khẩu chính hãng, phân phối độc quyền van cổng, van bướm, van bi Hàn Quốc và Đài Loan, trong đó có van bướm điều khiển khí nén Haitima. Hiện tại, đơn vị chúng tôi đang phân phối và hợp tác cung cấp trên cả nước. Lựa chọn Tuấn Hưng Phát bạn sẽ nhận được giá thành và ưu đãi tốt nhất. Bảo đảm chất lượng van với chế độ bảo hành dài hạn lên đến 12 tháng.

Nếu quý khách hàng có như cầu sử dụng, lắp đặt van bướm điện điều khiển khí nén Haitima thì vui lòng liên hệ hotline hoặc gửi thông tin về hòm thư điện tử của Tuấn Hưng Phát . Chúng tôi sẽ tư vấn trực tiếp hoặc hỗ trợ trong thời gian sớm nhất.

Thương hiệu

Haitima

Xuất xứ

Đài Loan

Vật liệu

Gang, Inox, Thép
