Quý Vị đang có nhu cầu tìm hiểu, nhận báo giá van cổng – gate valve? Quý Vị đang tham khảo các mẫu van của các nhà cung cấp? Vậy mời Quý Vị tham khảo thêm thông tin các sản phẩm van cổng của chúng tôi dưới đây. Chắc chắn đây sẽ là một lựa chọn đáng cân nhắc cho Quý Vị.

Mô tả sản phẩm van cổng

Van cổng – Gate Valve thuộc nhóm các thiết bị van công nghiệp có nhiệm vụ chặn, mở dòng chảy lưu chất trong hệ thống đường ống đi qua vị trí lắp van.

Các loại van cổng
Các loại van cổng

Trên thị trường khá đa dạng mẫu mã, chủng loại sản phẩm khác nhau: van ty nổi, van ty chìm, van dao,… Tuy nhiên, cơ chế làm việc của van cổng nói chung vẫn thuộc kiểu nâng, hạ đĩa van để mở hay chặn dòng lưu chất.

Qua nhiều năm cung cấp van – đường ống, Chúng tôi nhận thấy Khách hàng đưa ra yêu cầu mua van cổng bằng các tên gọi khác nhau, như:

  • Van cửa
  • Van chặn
  • Van 2 chiều

Vankhinen-THP hân hạnh giới thiệu đến Quý Vị thông số kỹ thuật van cổng chính hãng, sẵn hàng tại kho của chúng tôi.

Thông số kỹ thuật van cổng – Gate Valve

  • Tùy chọn kiểu dáng: Ty nổi – ty chìm – ty chìm nắp chụp – van dao
  • Kích cỡ: DN15 – DN400
  • Vật liệu chế tạo: Gang – đồng – inox – thép
  • Kiểu kết nối: lắp ren – mặt bích JIS/BS/DIN – Wafer(ở van dao)
  • Áp lực làm việc: MAX PN10/PN16/PN25
  • Nhiệt độ làm việc: MAX  90ºC/180ºC
  • Môi trường làm việc: Nước, nước thải, dầu,…
  • Thương hiệu: Wonil, N/A
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
  • Bảo hành: 12 tháng

Hình ảnh thực tế van cổng

Ảnh thực van cửa inox ty nổi tay quay Ảnh thực van cổng inox ty chìm Ảnh thực van cổng gang ty chìm chính hãng Wonil

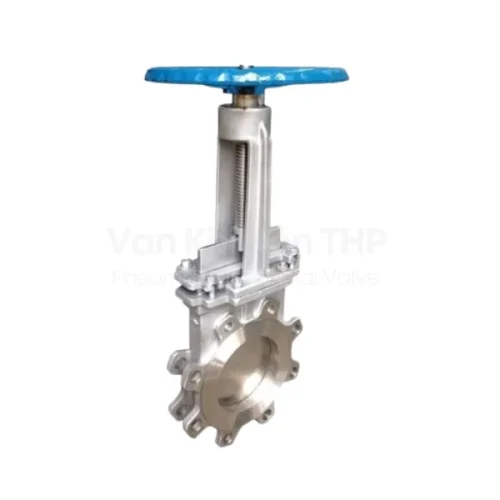

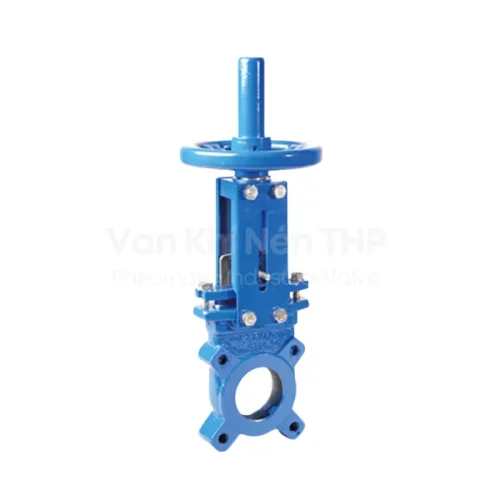

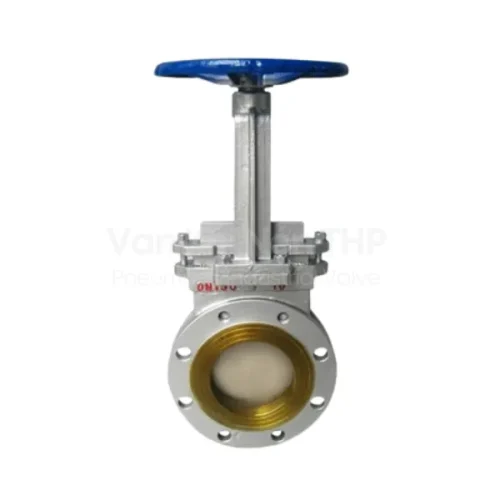

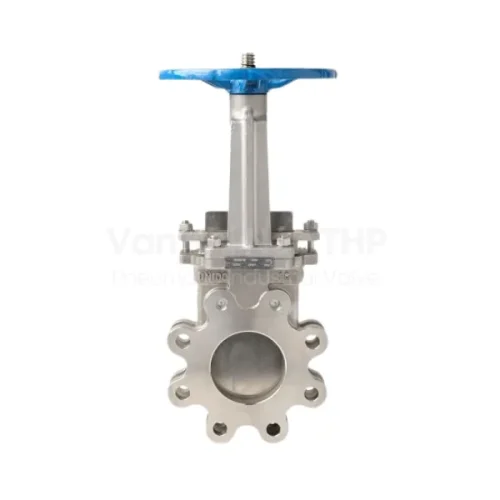

Ảnh thực van cổng dao

Cấu tạo của van cổng

Tùy thuộc vào từng mẫu mã mà cấu tạo của thiết bị này sẽ có những thay đổi nhất định. Tuy nhiên, về cơ bản cấu tạo của van cổng sẽ có những bộ phận chính sau:

  • Thân van
  • Đĩa van
  • Trục
  • Bộ điều khiển:

+ Vô lăng

+ Bộ truyền động điện

+ Bộ truyền động khí nén

  • Cổng kết nối
  • Gioăng làm kín
Cấu tạo của van cổng
Cấu tạo của van cổng

Nguyên lý hoạt động của van cổng

Nguyên lý hoạt động của van cổng nhờ vào cơ chế nâng lên hạ xuống của đĩa van. Ở trạng thái đóng đĩa của van cổng như là một chiếc cửa bịt kín ngăn không cho lưu chất đi qua.

Để mở van, chúng ta cần xoay vô lăng của sản phẩm theo hướng ngược chiều với kim đồng hồ. Khi đó, đĩa van sẽ được nâng lên trên cùng với tần suất quay của vô lăng tạo ra khoảng trông lưu chất có thể đi qua. Khi xoay vô lăng hết cỡ van cổng được mở hoàn toàn.

Nguyên lý hoạt động của van cổng
Nguyên lý hoạt động của van cổng

Để đóng van chúng ta thao tác ngược lại với ban đầu, đĩa van sẽ được hạ xuống và ngăn không cho lưu chất đi qua.

Vankhinen-THP cung cấp các loại van cổng chính hãng

Sẵn hàng van cổng ty nổi DN50 – DN300

Van cổng ty nổi đóng mở thủ công bằng tay. Thiết bị điều khiển là một vô lăng hình tròn được đặt ở phần cao nhất của van. Dòng van này có ưu điểm là nhận biết được trạng thái đóng mở của van từ xa nhờ phần cổ ty thay đổi khi chúng ta thao tác đóng mở. Giá bán của van cổng ty nổi khá tốt so với các dòng van điều khiển từ xa.

Van cổng ty nổi phân phối bởi tuấn hưng phát
Van cổng ty nổi chính hãng

Kho Vankhinen-THP đặt tại Hà Nội có lưu kho sẵn hàng mẫu van cổng ty nổi chất liệu gang, inox, thép. Kích cỡ sản phẩm có sẵn gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300. Kích cỡ van lớn hơn DN300 đơn vị chưa có kế hoạch lưu kho sẵn hàng. Quý Vị có nhu cầu cần liên hệ đặt hàng trước.

Van cổng ty chìm có sẵn DN15 – DN300

Van cổng ty chìm có thiết kế phần ty van sẽ chìm xuống thân van do đó khi van, vận hành ty van sẽ không nhô lên như dạng ty nổi. Ưu điểm nổi bật của loại ty chìm là khi lắp đặt không cần nhiều diện tích nên phù hợp với những vị trí, không gian chật hẹp. Hơn nữa, phần ty van truyền động điều khiển được thiết kế ẩn bên trong, ít bị tác động từ môi trường. Như vậy sẽ hạn chế rất nhiều hiện tượng kẹt van do ty van bị gỉ sét hoặc dị vật, bụi bẩn bám lên ty van.

Ngoài ra, giá bán của van cửa ty chìm rẻ hơn so với các dòng van cổng cùng chất liệu khác.

Hình ảnh van cổng ty chìm
Hình ảnh van cổng ty chìm

Với dòng van van cửa ty chìm, đơn vị lưu kho sẵn hàng các kích cỡ từ DN15 đến DN300. Trong đó:

  • Van cổng DN15 – DN50 dạng lắp ren, chất liệu đồng, inox
  • Van cổng DN50 – DN300 dạng mặt bích tiêu chuẩn JIS, BS, chất liệu gang

Van cổng điều khiển khí nén

Van cổng điều khiển khí nén là một thiết bị sử dụng nguồn khí được nén dưới một áp suất cao để đóng mở van từ xa, ưu điểm của van cổng điều khiển bằng khí nén nằm ở chính khả năng vận hành từ động, khả năng đóng mở nhanh chỉ từ 1 – 2s, không sử dụng động cơ đốt trong nên van an toàn tuyệt đối, không xảy ra cháy nổ khi gặp sự cố. Giá bán của van cổng điều khiển khí nén cao hơn so với  van điều khiển thủ công, rẻ hơn so với van điều khiển bằng điện.

Van cổng dao điều khiển khí nén
Van cổng dao điều khiển khí nén

Van cổng điều khiển điện

Van cổng điều khiển bằng điện là một thiết bị đóng mở van từ xa nhờ sử dụng dòng điện áp sẵn có, sản phẩm hoạt động cực kỳ ổn định và êm ái, không gây tiếng ồn khi hoạt động, thiết bị là một trong những dòng van cổng bán chạy nhất hiện nay. Giá bán của van cổng điều khiển điện khá là cao so với các sản phẩm van cổng còn lại, nhờ tính tiện dụng, dễ sử dụng và nhiều các tính năng cao cấp khác.

Van cổng điều khiển điện
Van cổng điều khiển điện

Các tùy chọn van cửa tại Vankhinen-THP

Tùy chọn chất liệu van cửa

  • Van cổng gang: tên gọi chung của các thiết bị van cổng được đúc từ gang. Ở nền nhiệt độ thông thường gang là một vật liệu vô cùng bền chắc. ưu điểm của chất liệu này là có giá thành không quá cao, độ bền tốt, thường được sử dụng chủ yếu trong môi trường nước sạch, nước thải đã qua xử lý, không thích hợp sử dụng cho những lưu chất có nhiệt độ cao hay ăn mòn.
Van cổng thân gang
Van cổng thân gang

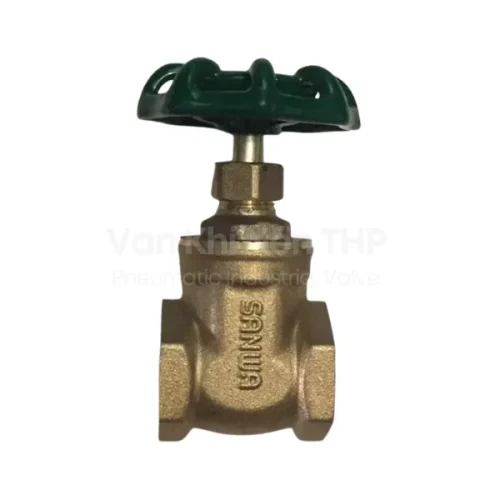

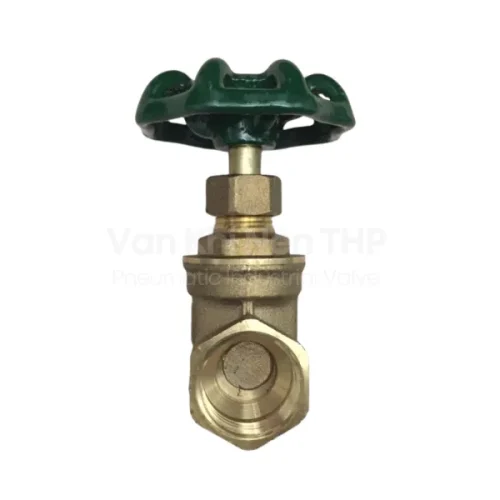

  • Van cửa đồng: tên gọi chung của các sản phẩm van cổng đúc từ đồng, bền ngoài là một màu vàng óng dễ nhận biệt, van cổng đồng thường được sử dụng nhiều trong các đường ống có kích thước vừa và nhỏ, chúng chủ yếu dùng để dẫn nước sạch hay một số dòng chảy không chứa tạp chất. Giá bán của van cổng đồng tương đối rẻ so với các vật liệu khác cùng kích cỡ.
Van cổng đồng
Van cổng đồng
  • Van cổng thép: tên gọi chung của các dòng van cổng được đúc từ thép. Thép là một chất liệu có lẽ không qua xa lạ với các bạn, vật liệu này là tập hợp liên kết giữa sắt và cacbon nhiệt độ nóng chả hơn 1000 độ C, trong ngành van nước, van cổng thép được khách hàng sử dụng chủ yếu ở những lưu chất khắt khe như: nước nóng, nước lạnh, nước thải. Giá bán của van cổng thép cao hơn so với chất liệu đồng và gang.
Van cổng thân thép
Van cổng thân thép
  • Van cổng inox là một dòng van cổng đúc toàn thân bằng inox. Vật liệu inox vô cùng bền chắc liên kết giữa Carbon, sắt và crom, có khả năng chống ăn mòn vật lý – hóa học khá tốt. Vì vậy, sản phẩm có giá bán cao hơn các vật liệu còn lại. Với inox tiêu chuẩn SUS 316 van cổng inox sử dụng được cho mọi môi trường, từ những lưu chất khắt khe nhất như: axit, bazo, các dòng chảy ăn mòn, nhưng vẫn đảm bảo an toàn với nước sạch, bảo vệ môi trường.
Van cổng inox
Van cổng inox

Tùy chọn thương hiệu – xuất xứ van

Van cổng Wonil Hàn Quốc
Van cổng Wonil Hàn Quốc

Van cổng Wonil Hàn Quốc hiện đang được Vankhinen-THP nhập khẩu và phân phối độc quyền tại thị trường Việt Nam. Các sản phẩm được cung cấp ra thị trường đảm bảo chính hãng, đầy đủ giấy tờ kèm theo. Thêm nữa là chính sách bảo hành chính hãng. Ngoài ra, Quý Vị có thể trải nghiệm trực tiếp sản phẩm thông qua chương trình hỗ trợ trải nghiệm khách hàng của chúng tôi. Liên hệ Hotline ngay.

  • Van cổng AUT

Van cổng AUT là một trong những dòng van có thương hiệu từ hãng sản xuất từ hãng AUT, Malaysia. Được các doanh nghiệp Việt Nam sử dụng nhiều từ những năm 2000 đến nay, van cổng AUT có chất lượng tốt và đồng đều, tuy nhiên hiện nay đa phần van cổng AUT được nhập khẩu từ Trung Quốc có chất lượng tương đối kém và ảnh hưởng đến nhà phân phối. Vì vậy chúng tôi đã ngừng cung cấp sản phẩm này và chuyển sang van cổng Wonil.

Van cổng AUT
Van cổng AUT

Tùy chọn kiểu kết nối

  • Van cổng kết nối mặt bích: Tùy chọn kiểu kết nối mặt bích còn có các tiêu chuẩn kết nối như DIN, JIS, BS, ANSI,… Kiểu kết nối mặt bích chủ yếu ở các loại van cổng ty nổi – ty chìm có kích cỡ từ DN50 trở lên.
  • Van cổng lắp ren: tùy chọn kiểu kết nối lắp ren thường thấy ở các sản phẩm van cổng đồng – inox có kích cỡ từ DN15 đến DN50.
  • Van cổng wafer: tùy chọn này duy nhất thấy trên van cổng dao.

Ưu nhược điểm của van cổng

Ưu điểm

  1. Van cổng khi mở dòng chảy sẽ lưu thông tối đa do không có vật cản nào bên trong, ngoài ra thiết bị cũng còn được sử dụng dùng để làm van 2 chiều
  2. Van cửa có cấu tạo không quá phức tạp, dễ điều khiển, dễ sửa chữa, thay thế các bộ phận bên trong.
  3. Sản phẩm có độ bền khá là cao, nhiều kích cỡ, đa dạng chất liệu, nhiều kiểu kết nối khác nhau, giúp sản phẩm rất linh hoạt trong mọi điều kiện tại Việt Nam
  4. Van cổng điều khiển điện và khí nén cho khả năng đóng mở từ xa tiện lợi, sử dụng được ở mọi nơi, mọi vị trí, được tran bị những hợp kim cách điện an toàn, bên ngoài được bảo vệ nhờ tiêu chuẩn Ip68, đi kèm với nhiều các phụ kiện tích hợp giúp van cổng cực kỳ đa dạng khi sử dụng.
  5. Đĩa của van cổng được làm từ inox kèm lớp lót tiêu chuẩn PTFE, Teflon giúp van cổng tương thích với hầu hết các dòng chảy hiện nay, kể cả những nguồn lưu chất khắt khe nhất.

Nhược điểm

  1. Van cổng có nhược điểm là không thích hợp sử dụng ở trạng thái điều khiển lưu chất, ở trạng thái này đĩa van chịu ma sát với dòng chảy dễ dẫn đến mòn, đóng sẽ không được kín
  2. Van chặn thường có kích thước khá nặng và đồ sộ, trọng lượng lớn dẫn đến việc lắp đặt, vận hành sẽ gặp đôi chút khó khăn
  3. Sản phẩm thường không có kích thước nhỏ, thường từ Dn 30 trở lên

Ứng dụng của van cửa

Van cổng được sử dụng chủ yếu trong công nghiệp chất lỏng, do có kích thước lớn thiết bị này thường được lắp đặt ở những nơi có dòng chảy mạnh, hoặc chặn dòng chảy đang lưu thông như: cấp thoát nước sạch, hệ thống cấp nước ở các mương, cống để trồng trọt, hệ thống cấp nước cho hộ dân cư

Trong công nghiệp sử dụng trong các nhà máy xử lý nước thải, trong đường ống các doanh nghiệp, xí nghiệp

Trong khai thác dùng để vận chuyển dầu khí, khai thác dầu, khai thác khoáng sản, khai thác và vận chuyển giấy

Trong chế biến sử dụng trong các đường ống sản xuất bia, rượu, nước ngọt, chế biến sữa.

Ứng dụng của van cổng
Ứng dụng của van cổng

Hướng dẫn lắp đặt van cổng

Lắp đặt van cổng dạng mặt bích

Mặt bích là 1 cổng kết nối của van cổng được bố trí 2 đầu của van, xung quanh cổng mặt bích có các lỗ tròn bố trí đều nhau, khi lắp đặt vào đường ống ta đặt van cổng vào giữa 2 đường ống mặt bích sao cho các lỗ này đồng đều, sau đó tiến hành bắt bulong vào từng lỗ và siết chặt lại

Lắp đặt van cổng dạng wafer

Dạng kết nối wafer tức là dạng ép, khi ta đặt van vào giữa 2 mặt bích sẽ không có các lỗ bắt bu lông, lắp đặt kiểu kết nối này ta chỉ cần liên kết 2 đường ống lại với nhau và ép chặt giữ van cổng kết nối wafer ở giữa

Lắp đặt van cổng dạng nối ren

Van cổng dạng nối ren là một dạng liên kết giữa các vòng xoắn ốc lại với nhau, kết nối theo cơ chế đặt đường ống nối ren vào van và xoay theo chiều cùng kim đồng hồ để liên kết van và đường ống. Cơ chế này thường được áp dụng trong các đường ống có kích thước vừa và nhỏ

Hỗ trợ tư vấn lựa chọn – báo giá van cổng

Vankhinen-THP cung cấp van cổng và các loại vật tư van đường ống chính hãng đã có lịch sử 15 năm. Đơn vị hỗ trợ tư vấn lựa chọn sản phẩm phù hợp – tư vấn giải pháp hệ thống, và cung cấp báo giá chi tiết cùng hình ảnh thực tế sản phẩm Khách Hàng yêu cầu.

Mua van cổng ở đâu
Mua van cổng ở đâu

Liên hệ ngay Hotline, và cung cấp thông tin, yêu cầu kỹ thuật, các chuyên viên của chúng tôi sẽ cung cấp đầy đủ, chi tiết sản phẩm phù hợp nhất với hệ thống của Bạn.
