Trong van bi thì người ta chia ra làm 3 loại: van bi cơ, van bi điều khiển khí nén và van bi điều khiển điện. Trong đó, dòng van bi điều khiển điện được xem là dòng van bi được sử dụng phổ biến trong nhiều kiểu hệ thống và kiểu môi trường khác nhau. Với việc sử dụng bộ điều khiển điện thì mọi thao tác vận hành của van, đều được thực hiện một cách chính xác, lình hoạt. Vậy dòng van bi điều khiển điện là một thiết bị như thế nào? Cấu tạo của nó ra sao?…

Để giúp bạn có thể hiểu rõ được bản chất của nó thì chúng ta cùng tìm hiểu kiến thức của thiết bị trong bài viết dưới đây.

Sản phẩm van bi điều khiển điện chính hãng

Van bi điều khiển điện là gì?

Van bi điều khiển điện hay còn được gọi là van bi điều khiển điện hay có tên tiếng Anh là Electric Actuator vall valve. Dòng van sử dụng nguồn điện phổ biến ở Việt Nam. Van được lắp thêm bộ điều khiển điện nên mọi thao tác thực hiện đều được tự động. Với việc hoạt động bằng mô tơ điện và người dùng chỉ cần cung cấp điện áp 24v, 220v hoặc là dòng điện 380v.

Ngoài ra, với bộ điều khiển điện thì thiết bị còn có thể gửi được tín hiệu về tủ điều khiển PLC. Giúp người dùng có thể điều khiển được từ xa. Nên dòng van này được sử dụng rộng rãi trong nhiều ngành nghề khác nhau như: khu công nghiệp có hệ thống cấp thoát nước, hệ thống đường ống dẫn khí, hóa chất, hệ thống xử lý nước thải…

Đây là một trong những dòng van điều khiển điện rói chung và van bi nói riêng, van được trang bị những tính năng hữu ích như: khả năng cách điện tốt, tiêu chuẩn Ip67,68 chống nước, chống bụi bẩn, hoạt động êm ái không gây tiếng ồn, nút bật tắt van khi có sự cố mất điện xảy ra.

Tên thường gọi của sản phẩm

  • Van bi điều khiển điện
  • Van bi điều khiển bằng điện
  • Van bi inox điều khiển bằng điện
  • Van bi điện
  • Van bi tự động
  • Van bi 2 cửa tự động
  • Van điện kiểu bi

>>> Chúng tôi còn phân phối sản phẩm từ thương hiệu nổi tiếng của Hàn Quốc – KosaPlus, van bi điều khiển điện Kosaplus là một dòng van với nhiều ưu điểm mà lại chi phí phù hợp dành cho bạn

Hình ảnh thực tế của van bi điều khiển điện

Van bi lắp bích điều khiển điện
Van bi lắp bích điều khiển điện
Van bi lắp ren điều khiển điện
Van bi lắp ren điều khiển điện

Cấu tạo và nguyên lý hoạt động van bi điều khiển điện

Cấu tạo van bi điều khiển điện

Với dòng van bi điều khiển bằng điện thì nó được cấu tạo từ 2 bộ phận chính và ở mỗi bộ phận có những đặc điểm và chức năng khác nhau như sau:

  • Thành phần van cơ – van bi – ball valve:  Đây là bộ phận cho phép hoặc ngăn chặn lưu chất trên đường ống lưu thông. Với phần thân của van bi cơ thì nó được làm từ chất liệu inox, nhựa nên van có thể sử dụng được trong nhiều loại môi trường khác nhau. Nên người dùng có thể lựa chọn loại chất liệu phù hợp. Ngoài ra, thì phần thân van bi còn được thiết kế với nhiều kiểu dáng khác nhau, có nhiều kích thước và sự đa dạng về kiểu lắp đặt với hệ thống đường ống như: dạng 3 ngã, kiểu kết nối lắp ren…

>>> Còn rất nhiều những mẫu van bi điều khiển bằng điện khác, chúng ta cùng tham khảo để lựa chọn

Van bi inox có tán
Van bi inox có tán
  • Thành phần bộ điều khiển: Với bộ điều khiển điện thì nó được cấu tạo giống với bộ điều khiển điện của van. Và bộ phận này thực hiện nhiệm vụ là nhập nguồn điện và tạo ra một lực rồi truyền xuống trục van. Giúp cho van bi có thể thực hiển việc đóng hoặc mở một cách dễ dàng. Và bộ điều khiển điện được hoạt động với 2 kiểu tác động: tác động đơn và kiểu tác động kép. Để biết rõ được chi tiết cấu tạo của bộ điều khiển điện thì mời bạn xem hình ảnh dưới đây:
Cấu tạo bộ điều khiển điện
Cấu tạo bộ điều khiển điện

Nguyên lý hoạt động van bi động cơ điện

Ở bài viết này chúng tôi xin đưa ra nguyên lý hoạt động cơ bản của dòng van bi điều khiển điện ON-OFF

  • Với kiểu điều khiển này thì ta có thể setup van bi ở trạng thái thường đóng hoặc là ở trong trạng thái thường mở. Ví dụ như: trong thực tế thì van thường được để chế độ thường đóng. Và chúng ta có thể quan sát được trạng thái của van bi ở cửa số quan sát ở phía trên cùng của bộ điều khiển điện.
  • Khi tiến hành sử dụng van thì ta cần lựa chọn mức điện áp phù hợp với hệ thống. Trong đó, có 3 mức điện áp phổ biến là; 24v, 220v, 110v và 380v. Khi nhận được nguồn điện phù hợp thì van sẽ bắt đầu hoạt động và mơ tơ lúc này sẽ làm cho cơ cấu trục bánh răng quay. Và lực này sẽ được chuyển xuống trục của van bi, giúp cho bi van quay.
  • Với trạng thái ban đầu của van đang đóng nên khi bi quay quay thì nó giúp van chuyển đổi sang trạng thái mở. Hoặc ngược lại từ mở sang trạng thái đóng.
  • Với bộ điều khiển điện thì người dùng nên lắp đặt thêm một công tắc giám sát hành trình. Vì nó giúp cho trục của ban chỉ quay ở một góc nhất định. Thông thường thì van bi sẽ quay theo một góc 90 độ. Lúc đó, thì van sẽ chuyển đổi trạng thái đóng hoàn toàn hoặc trạng thái mở hoàn toàn.
  • Và khi van quay theo một góc 90 độ thì dòng điện sẽ tự động ngắt nhờ vào công tắc giám sát hành trình tác động vào. Chính vì vậy mà trong quá trình mở van thì động cơ không hề phải hoạt động khác so với dòng van điện từ. Và điều này cũng giúp cho tuổi thọ của van bi được nâng cao hơn.
  • Cuối cùng, khi ta cần trở về trạng thái đóng thì ta cần chuyền mạch và cấp nguồn điện. Lúc đó, van sẽ thực hiện hành trình đối nghịch và đưa van trở về trạng thái đóng ban đầu.

Để dưới bạn có thể hiểu rõ và hình dung ra được nguyên lý hoạt động của van bi điều khiển điện thì chúng ta xem video dưới đây:

Sơ đồ mạch điện của bộ điều khiển điện:

sơ đồ mạch điện van bi điều khiển điện
sơ đồ mạch điện van bi điều khiển điện

Thông số kỹ thuật chung của van bi điều khiển điện

  • Kích thước lắp đặt:  DN15 cho đến DN200
  • Dạng thân lắp đặt với hệ thống: dạng lắp ren – rắc co, hoặc bắt mặt bích
  • Chất liệu phổ biến: toàn thân inox Sus304, sus316
  • Nguồn điện áp được cấp: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
  • Mức áp lực cho phép hoạt động: PN16, PN25, PN40, PN60
  • Nhiệt độ làm việc: -20°C đến 200°C
  • Các dạng điều khiển phổ biến: ON/OFF hoặc tuyến tính
  • Thương hiệu, xuất xứ: Taiwan, Korea, Japan, v.v….
  • Hãng: Kosaplus, Haitima

Phân loại van bi điều khiển điện theo dạng hoạt động

Hiện nay, thì van bi điều khiển điện được phân ra thành nhiều loại khác nhau và việc phân loại dựa vào nhiều yếu tố như: môi trường sử dụng van, kiểu lắp đặt của van bi, dạng kết nối của đường ống. Hoặc là được phân loại theo thương hiệu sản xuất, dựa vào xuất xứ. Và dựa và công dụng và chức năng chính của van bi điều khiển bằng điện, thì ta có 2 loại chính như sau:

Van bi điều khiển điện dạng ON/ OFF

Đây là dạng van bi được khách hàng đánh giá và sử dụng nhiều nhất, thực hiện thao tác cơ bản đóng hoàn toàn và mở hoàn toàn. Là một sản phẩm có độ bền cao và thông dụng nhất trên thị trường hiện nay.

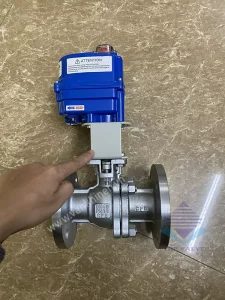

van bi điều khiển bằng điện on/off
van bi điều khiển bằng điện on/off

Van bi điều khiển điện dạng tuyến tính

Đây là dòng van sử dụng bộ tuyến tính để giúp van có thể điều khiển được những góc mở khác nhau. Nhằm mục đích để điều tiết hoặc điều chỉnh lưu lượng khi dòng chảy đi qua đường đống. Và loại van này thì nhận tín hiệu đầu vào từ 4 – 20mA và tương đương với những góc mở từ 0 cho đến 90 độ. Nên van được sử dụng để điều tiết dòng chảy với áp suất thấp.



van bi điều khiển bằng điện tuyến tính
van bi điều khiển bằng điện tuyến tính

Ưu nhược điểm của van bi điều khiển bằng điện

Ưu điểm

Với việc tại sao nên sử dụng van bi điều khiển bằng điện ( Van điều khiển bằng điện ) thì ta có thể thông qua những ưu điểm sau:

  • Van có phần thân được thiết kế với dạng lắp đặt khác nhau. Đối với dạng lắp ren thì mang đến thuận lợi trong việc lắp đặt cho người dùng và được sử phổ biến trong hệ thống nhỏ. Còn mặt bích thì mang đến độ chắc chắn cao và sử dụng lắp đặt cho những hệ thống có kích thước lớn.
  • Khi đang hoạt động mà xảy ra sự cố hoặc gặp vấn đề gì thì người dùng có thể kiểm tra hoặc thay thế từng bộ phận.
  • Van bi điện sử dụng nguồn điện phổ biến ở Việt Nam là điện áp 220v, 380v, hoặc 24v. Và trong đó thì mức điện áp phổ biến là 220v.
  • Với phần thân van bi được chế tạo từ inox nên thiết bị có thể hoạt động được trong môi trường có mức nhiệt lên đến 180 độ C. Và trong một số trường hợp thì van bi có thể hoạt động được trong mức nhiệt 220 độ C.
  • Ngoài ra, dòng van này có thể sử dụng được trong hệ thống có áp lực lớn như: PN16, PN25.
  • Van có kiểu cấu tạo đơn giản, có độ chắc, độ bền cao nên giúp tuổi thọ của van được kéo dài.

Nhược điểm

Bên canh những ưu điểm thì dòng van này có một số nhược điểm như sau:

  • Van bi có thể tích không nhỏ gọn như dòng van điện từ.
  • Thời gian thực hiện một chu trình lâu hơn loại điều khiển khí nén. Mất 8-20s
  • Và trọng lượng của van bi khá nặng và chi phí đầu tư hơi cao.

Các dòng van bi điều khiển điện chúng tôi cung cấp

Hiện nay, Tuấn Hưng Phát đang nhập khẩu và phân phối dòng van bi điều khiển điện với bộ điều khiển điện của 2 thương hiệu nổi tiếng là Kosaplus Hàn Quốc và Haitima Đài Loan với ưu điểm từng hãng như sau:

  • Bộ điều khiển điện Haitima có xuất xứ từ Đài Loan, tiêu chuẩn phòng chống cháy nổ IOS9100, vỏ ngoài bọc hợp kim cách điện hiệu quả, khả năng chống nước, bụi bẩn cao, đơn giản, dễ sử dụng. Giá thành tốt hơn so với các loại van điều khiển đến từ thương hiệu khác.
  • Bộ điều khiển điện KosaPlus có xuất xứ từ Hàn Quốc, nổi tiếng về chất lượng đồng đều, giá thành vừa phải phù hợp đầy đủ các tính năng thông minh, sử dụng nguồn điện áp đa dạng, nhiều kích thước lớn nhỏ, chế độ bảo hành lâu dài.

Dưới đây là một số dòng sản phẩm van bi điều khiển điện chính được Tuấn Hưng Phát lưu kho sẵn hàng, đầy đủ mẫu mã, kiểu dáng, kích cỡ, mời quý vị tham khảo:

Van bi ba ngã điều khiển bằng điện

Van bi 3 ngã điều khiển bằng điện là dòng van bi được thiết kế 3 cửa dạng chữ T hoặc chữ L với chức năng kiểm soát, điều tiết, đóng mở dòng lưu chất đi qua van. Loại van bi này có thời gian đóng mở khá chậm, thường từ 8 – 25 giây và được kết nối với hệ thống đường ống bằng kiểu lắp ren hoặc lắp bích, kích cỡ DN15 – DN150. Do đó, được ứng dụng nhiều trong đường ống cấp, thoát nước, môi trường hóa chất, hơi nóng, xăng dầu, khí nén…

van bi ba ngả mặt bích điều khiển điện
van bi ba ngả mặt bích điều khiển điện

Thông số kỹ thuật:

  • Chất liệu inox làm thân van:  inox 304, 316
  • Điện áp sử dụng phổ biến: 24V, 220V, 380
  • Hoạt động trong mức áp lực: PN16, PN25 hoặcPN40, PN60
  • Nhiệt độ làm việc: -20°C đến 200°C
  • Kích thước thực tế của van: từ DN15 cho đến DN150
  • Thiết kế thân van bi:  3 cửa, 3 ngã: 1 cửa vào 2 cửa ra, bi bên trong dạng chữ T hoặc chữ L
  • Kiểu kết nối đường ống: dạng lắp ren – rắc co, hoặc lắp mặt bích
  • Cách thức điều khiển: ON/OFF hoặc tuyến tính
  • Xuất sứ: Đài Loan, Hàn Quốc
  • Hãng: Kosaplus- Haitima, v.v….

Van bi điện thân inox 304

Van bi inox điều khiển bằng điện được sử dụng nhiều nhất hiện nay trong các ngành công nghiệp sản xuất. Có nguồn gốc xuất xứ Taiwan – Đài Loan và Korea – Hàn Quốc nên độ bền được đánh giá rất cao.

van bi điện thân inox 304
van bi điện thân inox 304

Thông số kỹ thuật:

  • Kích thước: 15A đến 50A
  • Chất liệu: inox 304, sus316
  • Áp lực làm việc: PN10
  • Nhiệt độ tối đa: 150 độ C
  • Nguồn điện từ: 24VDC, 220VAC
  • Kết nối ống: lắp ren, lắp bích
  • Hoạt động: on/off, tuyến tính

Van bi nhựa pvc điều khiển bằng điện

Van bi nhựa điều khiển điện là loại van có phần thân được làm hoàn toàn từ chất liệu nhựa PVC – cPVC , thích hợp cho các môi trường có hóa chất, chịu ăn mòn cao, môi trường có nước thải. Vì chất liệu nhựa có khả năng chống ăn mòn, oxy hóa cực tốt và chịu được nhiệt độ cao, áp lực lớn. Tuy nhiên, cũng chính vì có lợi thế này mà giá thành của van nhựa van bi nhựa đắt hơn chút xíu so với các dòng van mô tơ điện thông dụng như hiện nay.

van bi nhựa điều khiển bằng điện
van bi nhựa điều khiển bằng điện

Thông số kỹ thuật:

  • Kích thước đa dạng : DN15 – DN150
  • Loại kết nối với đường ống: dạng lắp ren; rắc co; hoặc lắp  bích ( 2 mặt bích)
  • Vật liệu sản xuất: Chất liệu nhựa PVC, UPVC, UPVC, PP
  • Sử dụng mức điện áp : 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
  • Hoạt động trong mức áp lực PN16, PN25, PN40, PN60
  • Nhiệt độ làm việc: -20°C đến 200°C
  • Dạng vận hành:  dạng ON/OFF hoặc  dạng tuyến tính
  • Xuất xứ: EU, Hàn Quốc, Đài Loan, Nhật Bản
  • Hãng: Kosaplus, Haitima

Van bi điều khiển điện lắp ren

Van bi điều khiển điện lắp ren được thiết kế cho đường ống có kích cỡ nhỏ hơn DN50 trong hệ thống có quy mô nhỏ và trung bình. Cách lắp đặt khá đơn giản, chỉ cần xoay đúng khớp ren và vặn chặt, không đòi hỏi nhiều về yêu cầu kỹ thuật.

van bi điều khiển điện lắp ren - Hàn Quốc
van bi điều khiển điện lắp ren – Hàn Quốc

Thông số kỹ thuật:

  • Kích thước van: DN15 cho đến DN50
  • Áp lực làm việc: PN16; PN24 hoặc PN40
  • Nhiệt độ làm việc: -20°C đến 200°C
  • Chất liệu tạo thân van bi: inox Sus 304 – sus 316)
  • Kết nối với hệ thống: lắp ren – rắc co
  • Điện áp: 380V, 220V, 24V
  • Dạng hoạt động chính: Tuyến tính hoặc ON/OFF
  • Xuất sứ: (Đài Loan, Hàn Quốc, Nhật Bản) Taiwan, Korea, Japan, v.v….
  • Hãng: Kosaplus, Haitima

Van bi điều khiển điện lắp bích

Van bi điều khiển điện lắp bích được sử dụng phổ biến trong đường ống có kích cỡ lớn từ DN50 trở lên để đảm bảo mức độ an toàn, chắc chắn, giữa mặt bích và đường ống có gắn thêm vòng đệm để tránh bị rò rỉ. Loại van này khi lắp đặt cũng không quá phức tạp, chỉ cần bắt bu lông rồi vặn chặt đều tay tránh bị lệch.

Van bi lắp bích điều khiển điện - Đài Loan
Van bi lắp bích điều khiển điện – Đài Loan

Thông số kỹ thuật:

  • Vật liệu: Inox 201, 304, 316
  • Size: DN8-DN150
  • Môi trường sử dụng van bi: Nước, dầu, khí, gas
  • Nhiệt độ làm việc: 0-95 độ C
  • Kiểu: 2 thân, 3 thân
  • Kiểu lắp: lắp ren
  • Xuất sứ: Hàn Quốc- Đài Loan

Tư vấn báo giá van bi điều khiển điện nhập khẩu Đài Loan – Hàn Quốc

Đơn vị chúng tôi đã nhập khẩu lưu kho rất nhiều sản phẩm chính hãng, chất lượng cao có nguồn gốc xuất xứ Đài Loan và Hàn Quốc. Để nhận tư vấn và bảng báo giá van bi điều khiển điện miễn phí. Cùng các chính sách giá ưu đãi và hỗ trợ giao hàng nhanh chóng trên toàn quốc mà đơn vị Tuấn Hưng Phát mang lại.

Để nhận báo giá chi tiết từng sản phẩm và hỗ trợ, tư vấn, vui lòng liên hệ với bộ phận chăm sóc khách hàng của chúng tôi thông qua các kênh bên dưới.
