Van bi điều khiển khí nén

Quý Vị đang tìm hiểu hay có nhu cầu nhận báo giá van bi điều khiển bằng khí nén? Hãy tham khảo ngay các sản phẩm được nhập khẩu chính hãng từ thương hiệu Haitima – Đài Loan, và KosaPlus Hàn Quốc của chúng tôi dưới đây. Hàng có sẵn số lượng lớn, đầy đủ các tùy chọn, giá tốt nhất thị trường.

Giới thiệu van bi điều khiển bằng khí nén

Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén là một tùy chọn sản phẩm van bi với cơ chế điều khiển đóng mở tự động bằng thiết bị truyền động khí nén hay còn gọi là bộ điều khiển khí nén. Loại van này sử dụng khí nén có áp lực từ 3 – 8 bar làm năng lượng để vận hành điều khiển đóng mở.

Các tùy chọn van bi điều khiển bằng khí nén khá đa dạng, bao gồm tùy chọn về thân van bi, và bộ điều khiển khí nén. Chính vì vậy, thiết bị này có thể được ứng dụng ở rất nhiều môi trường, hệ thống khác nhau chỉ cần lựa chọn tùy chọn sản phẩm phù hợp.

Các tùy chọn sản phẩm van bi điều khiển khí nén phổ biến trên thị trường

• Tùy chọn thiết kế thân van bi: 2 ngã – 3 ngã; 2 PCs – 3 PCs
• Tùy chọn chất liệu thân van: Inox – nhựa – gang – thép
• Tùy chọn kiểu kết nối: Lắp ren – mặt bích – claim – nối hàn
• Tùy chọn van bi khí nén theo kiểu tác động điều khiển: Spring return – Double acting
• Tùy chọn chức năng điều khiển: Đóng mở ON/OFF – tuyến tính
• Tùy chọn thương hiệu xuất xứ: Có rất nhiều thương hiệu, xuất xứ sản phẩm để Khách Hàng lựa chọn. Tại Vankhinen-THP sẵn hàng hai tùy chọn về thương hiệu của van bi đóng mở bằng khí nén: Haitima Đài Loan – KosaPlus Hàn Quốc.

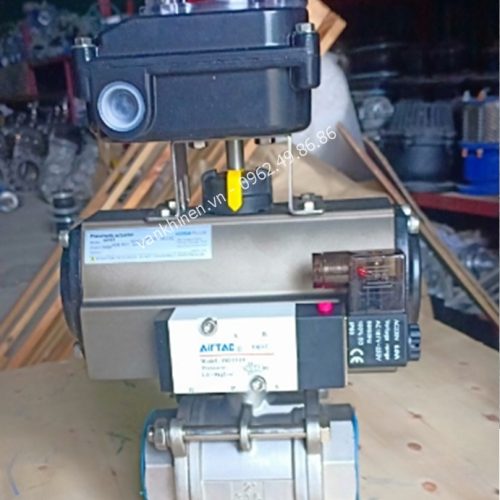

Hình ảnh thực tế van bi điều khiển khí nén tại Vankhinen-THP

Cấu tạo của van bi điều khiển khí nén

Nhìn chung, cấu tạo van bi điều khiển khí nén gồm hai bộ phận chính: thân van cơ là van bi và bộ điều khiển khí nén. Ngoài ra, để tối ưu công năng, hoặc bổ trợ thiết bị vận hành, người ta có thể trang bị thêm một số thiết bị phụ kiện khác. Mời Quý Vị trải nghiệm cấu tạo chi tết:

Thân van cơ

Thân van bi – ball valve thường được làm từ chất liệu inox 304, 316 hoặc những chất liệu nhựa. Bộ phận này tiếp xúc trực tiếp với dòng lưu chất. Và trên đỉnh đầu thì được lắp đặt bộ điều khiển khí nén. Chức năng của phần thân này là giúp đóng – mở hoặc là điều tiết dòng lưu chất ở trong đường ống. Giúp cho dòng lưu chất được đi qua một cách tốt nhất. Và thân van bi còn được thiết kế theo kiểu 2 ngã, 3 ngã và mỗi kiểu thân van lại có những chức năng khác nhau. Chính vì vậy, tùy thuộc vào nhu cầu và mục đích sử dụng mà người dùng lựa chọn dòng van phù hợp.

Trong phần thân van bi thì nó chứa những chi tiết khác nhau: bi van, trục van, vòng làm kín. Và tất kể được kết nối và bổ trợ cho nhau để giúp tạo nên một thân van hoàn chỉnh. Có thể tiếp xúc được với môi trường hoạt động có tính ăn mòn cao.

Bộ điều khiển khí nén – pneumatic actuator

Thiết bị truyền động khí nén hay còn được gọi là bộ truyền động khí nén, đầu khí nén. Và ở tên gọi nào thì nó đều là bộ điều khiển của van. Và để hoạt động được bộ điều khiển này thì người dùng chỉ cần cung cấp một lượng áp lực khí nén có áp suất cao. Khi áp suất khí nén được cấp vào thì sẽ giãn nở và làm xoay chuyển được các xi lanh có bên trong và giúp cho van có thể đóng hoặc là mở van bi.

Khi sử dụng bộ điều khiển khí nén thì nó những thao tác đóng hoặc mở đều được thực hiện hoàn toàn tự động. Dưới những sự tác động của lực khí nén thì làm cho xi lanh xoay theo một góc 90 độ. Bộ truyền động khí nén của van bi điều khiển bằng khí nén được nối trực tiếp với phần trục van. Và khiến cho trục van khi nhận lực cũng được xoay theo một góc 90 độ. Và giúp bi van đóng hoặc mở theo nhu cầu sử dụng.

Phụ kiện khác

Các phụ kiện được trang bị thêm cho van bi điều khiển khí nén có thể vì mục đích khác nhau.

• Limit switch Box – Công tắc hành trình: hiển thị trạng thái đóng/mở bằng màu và truyền tín hiệu trạng thái về tủ điều khiển
• Bộ lọc khí nén: loại bỏ tạp chất ra khỏi nguồn khí nén trước khi cấp vào bộ điều khiển
• Van khí nén: chia khí nén, điều chỉnh hướng đi của dòng khí nén cấp vào bộ điều khiển, gián tiếp điều khiển van vận hành
• Dây dẫn khí nén và đầu nối nhanh: dẫn khí nén từ nguồn cấp vào bộ điều khiển bằng đầu nối nhanh
• Tiêu âm – giảm thanh khí nén: giảm thiểu âm thanh phát ra khi xả khí ra khỏi bộ khí nén

Nguyên lý hoạt động

Van bi điều khiển khí nén là một dòng van hoạt động dựa vào áp suất khí nén để có thể làm di chuyển được piston và thông qua hệ thống bánh răng mà có thể cung cấp được lực momen xoắn làm cho trục vít và trục van có thể xoay chuyển được một góc 90 độ.

Và như bạn đã biết thì dòng van này hoạt động nhờ vào hai kiểu tác động: tác động đơn hoặc tác động kép. Và ở mỗi kiểu tác động thì nó lại có những điểm khác nhau. Cụ thể hai kiểu tác động như sau:

Nguyên lý hoạt động van bi khí nén tác động đơn

Với tác động này thì nó hoạt động dựa vào nguyên tắc là chỉ 1 lần cung cấp áp suất kí nén cho việc thực hiện thao tác mở van bi. Và khi ta cấp khí nén vào thì lò xo nhận được lực và giúp ép piston sang hai bên và giúp cho van có thể mở. Còn khi ta ngưng cấp khí nén vào thì lò xo được trở về vị trí ban đầu. Đồng thời, lúc đó piston cũng được trở về trạng thái ban đầu và van chuyển sang trạng thái đóng.

Nguyên lý hoạt động van bi khí nén tác động kép

Với kiểu tác động này thì khí nén sẽ được kết nối với bộ điều khiển bằng khí nén. Và với một lượng khí nén áp suất vừa đủ thì nó sẽ ép 2 piston về 2 phía và giúp cho việc tác động xoay trục chính giữa ở một hành chính theo một góc 90 độ. Và khi ngừng cấp khí nén lại thì trục chính giữa này nó sẽ được kết nối với trục chính làm cho bi van xoay theo một góc 90 độ. Lúc đó van bi sẽ chuyển trạng thái đóng sang trạng thái mở.

Và ngược lại, khí mà cung cấp khí nén cho khoang ngoài của bộ điều khiển khí nén thì giúp ép piston ngược vào và tạo ra sự chuyển động xoay 90 độ theo chiều ngược lại và lúc đó van bi thực hiện trạng thái đóng.

Đánh giá ưu và nhược điểm van bi điều khiển khí nén

Van bi khí nén là dạng van lắp trên đường ống dùng để đóng hoặc mở. Và cho phép dòng chảy được đi qua theo hai chiều, người dùng có thể lựa chọn loại thân 3 ngã hoặc 2 ngã. Và trên đầu thì gắn thêm bộ điều khiển khí nén (chính là xy lanh chuyên dụng để lắp van) và chúng được điều khiển bởi lực khí nén, van khi sử dụng có tính tự động hóa cao, bật tắt và điều khiển từ xa hoàn toàn tự động, rất tiện lợi.

Ưu điểm

• Van dùng hệ thống khí nén và bộ điều khiển này có đặc tính an toàn vô cùng cao. Và trong quá trình hoạt động thì không xảy ra những hiện tượng cháy nổ. Chính vì vậy đây được xem là ưu điểm nổi bật của dòng van bi điều khiển khí nén.
• Với chất liệu thì loại van bi này có khả năng là chịu được những môi trường áp lực lớn, đôi khi có thể hoạt động được trong môi trường lên đến 60bar.
• Chất liệu nhựa và inox nên với lưu lượng của môi chất đi qua van cũng sẽ không bị ảnh hưởng.
• Dòng van bi này có thể sử dụng được trong những môi trường khắc nghiệt khác nhau, như: khí nén, nước sạch hoặc là nước thải…
• Sự đa dạng về kích thước van nhỏ gọn và có thể lắp đặt được trong những môi trường có không gian chật hẹp. Vì vậy với thiết kế nhỏ gọn thì dòng van bi này dễ dàng lắp đặt.
• Van cũng là van bi nên lưu lượng môi chất qua van là không bị ảnh hưởng.
• Ưu điểm của dòng van này có thể thay thế, bảo trì và bảo dưỡng một cách dễ dàng. Vì van bi điều khiển bằng khí nén được cấu tạo từ những chi tiết khác nhau và dễ dàng tháo rời để có thể kiểm tra hoặc thay thế từng bộ phận.

>>Nếu Quý Vị đang tìm kiếm sản phẩm đóng mở chậm thì van bi điều khiển điện là sự lựa chọn phù hợp.

Nhược điểm

Đối với giá thành của van bi điều khiển bằng khí nén so với những dòng van khác mà nói thì nhược điểm duy nhất của van bi chính là giá thành khá cao. Tuy nhiên, với giá thành sản phẩm cao nhưng chất lượng có độ bền bỉ cao, tuổi thọ sử dụng lâu dài.

Ngoài ra quả bi cũng sẽ bị trầy xước trong quá trình sử dụng trong môi trường không được sạch thì bụi, bẩn, lắng cặn sẽ làm xước quả bi, gây ra hiện tượng không kín. Khi đó cần bảo dưỡng thay thế quả bi hoặc thay thế toàn bộ van bi.

Ứng dụng van bi điều khiển bằng khí nén

Với những ưu điểm vượt trội ở trên thì dòng van bi điều khiển bằng khí nén này được lắp đặt và ứng dụng trong những kiểu hệ thống sau:

• Ứng dụng trong việc xử lý nước sạch, xử lý nước thải hoặc là những hệ thống sản xuất hóa chất
• Sử dụng trong dây chuyền sản xuất, đồ uống
• Lắp đặt và sử dụng trong hệ thống sản xuất dệt nhuộm, may mặc,
• Hệ thống mạ, điện phân hoặc là sử dụng trong những hóa chất khác.

Phân loại van bi điều khiển khí nén

Người ta dựa vào chức năng của sản phẩm, tác dụng của sản phẩm, và môi trường của van bi khí nén mà người ta phân loại ra nhiều loại van bi khí nén khác nhau.

Hiện nay trên thị trường có rất nhiều loại van bi điều khiển bằng khí nén tuy nhiên theo kinh nghiệm của các chuyên viên kỹ thuật bên công ty chúng tôi thì có thể phân loại thành những loại van bi dưới đây:

Phân loại theo xuất xứ – thương hiệu

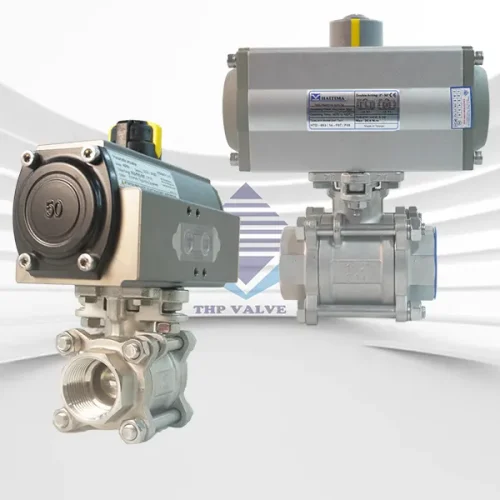

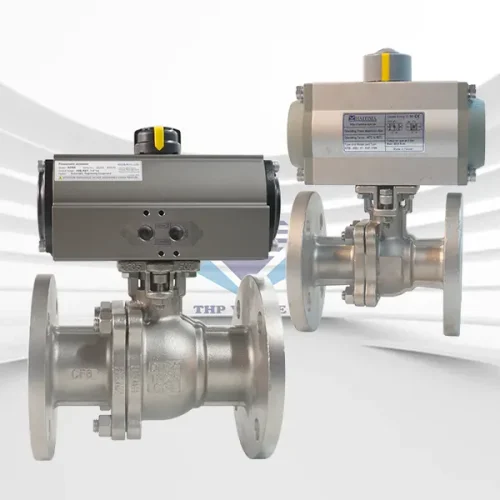

Van bi điều khiển bằng khí nén Đài Loan – Haitima

Van bi điều khiển bằng khí nén Haitima Đài Loan Vật liệu: inox 304, nhựa Nhiệt độ: 0 ~ 180 độ C Áp lực: PN16, PN25, PN40, PN63 Áp lực khí nén: 4~ 8bar Van bi có dạng 3 thân nên chịu áp lực lớn Kiểu lắp: ren – rắc co, hoặc mặt bích. Điện áp solenoid : 220V, 24V Loại van khí nén: Dạng ON. OFF hoặc dạng van bi khí nén tuyến tính Xuất xứ: Đài Loan Hãng sản xuất: Haitima – Đài Loan

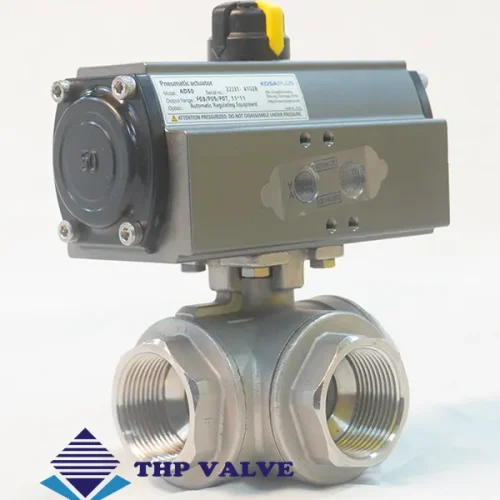

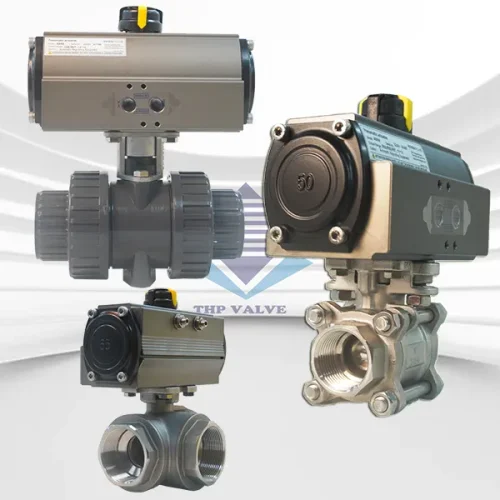

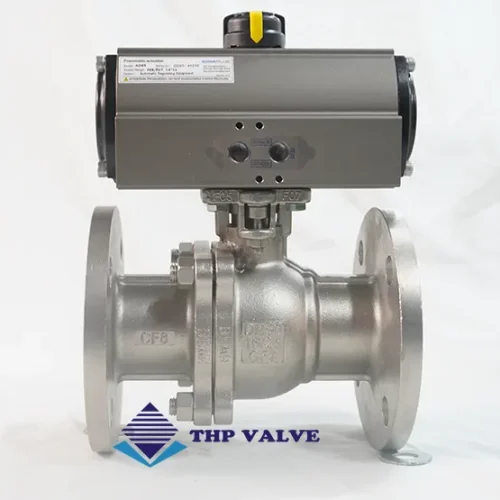

Van bi điều khiển khí nén Hàn Quốc – KosaPlus

Thông số kỹ thuật van bi khí nén Kosaplus Hàn Quốc Model: AD, RD, AS Vật liệu chế tạo: Inox, thép, gang, nhựa Áp lực làm việc: PN10/PN16 Kiểu tác động: Tác động đơn, tác động kép Áp lực khí nén: 0 ~ 8bar Kiểu lắp ghép: Gồm kiểu lắp ren, kiểu lắp mặt bích Nhiệt độ làm việc: 0 ~ 200 độ C Tiêu chuẩn lắp ghép: JIS, BS, PN16 Môi trường sử dụng: Khí nén, nước, hơi Bảo hành: 24 tháng Hãng sản xuất: Kosaplus Xuất xứ : Hàn Quốc

Phân loại theo vật liệu thân van bi khí nén

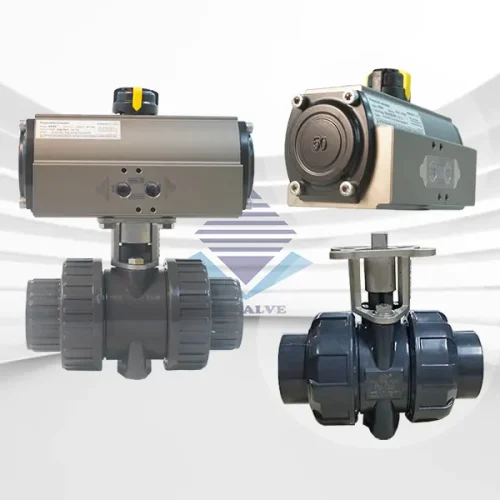

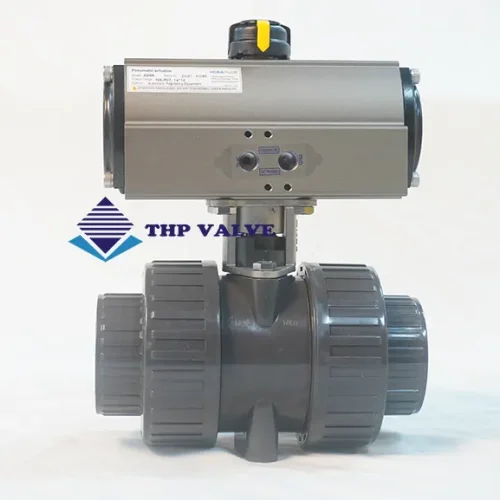

Van bi nhựa điều khiển bằng khí nén

Van bi nhựa điều khiển khí nén là tên gọi chung của các loại van bi được làm từ chất liệu nhựa tiêu chuẩn UPVC, PVC cho độ cứng cáp cao, giá thành của thiết bị này tương đối đắt đỏ vì vậy nó chủ yếu sử dụng trong những dòng chảy có tính khắt khe nhất như: ăn mòn, gỉ sét, axit, bazo.

Thông số kỹ thuật Vật liệu: Nhựa UPVC, CPVC, CPC, v.v…. Vật liệu: Nhựa UPVC, CPVC, CPC, v.v…. Áp lực làm việc: Áp lực làm việc tối đa PN16 Kiểu lắp: Ren – rắc co ( 2 đầu bằng rắc co) Nhiệt độ làm việc: 80 Độ C Các kích cỡ ống: DN15, DN20, DN25, DN32, DN40, DN50 Môi trường sử dụng: Nước sạch, Nước thải, Hóa chất, khí nén, .v.v.. Hãng sản xuất: Haitima, KosaPlus Xuất xứ : Đài Loan, Hàn Quốc Bảo hành: 24 tháng sử dụng Giấy tờ kèm theo: CO, CQ, đầy đủ, Hóa đơn đỏ VAT, Biên bản giao hàng và bảo hành

Van bi inox điều khiển khí nén

Thông số kỹ thuật Kích thước van bi: DN15 đến DN1500 Chất liệu thân van bi: inox 304, 316 Lớp đệm gioăng làm kín” EPDM, teflon Chất liệu làm bộ khí nén: Được làm từ hợp kim nhôm Kiểu kết nối với đường ống: kiểu mặt bích hoặc lắp ren Thiết kế thân van: 2 mảnh, 3 mảnh hoặc 2 ngã hoặc 3 ngã Mức áp suất khí nén: từ 1 đến 10 bar Nhiệt độ hoạt động của van bi: -20 đến 250 đọ C Ứng dụng trong môi trường: nước, nước thải, khí, gas… Nhập khẩu chính hãng: Hàn Quốc, Đài Loan

Phân loại kiểu kết nối

Van bi lắp ren điều khiển khí nén

Là loại van bi điều khiển khí nén có đường kính nhỏ, sử dụng cổng kết nối ren để liên kết với đường ống, dòng van này có ưu điểm là: kích thước gọn nhẹ, linh hoạt có thể lắp đặt được ở vị trí nằm ngang hay nằm thẳng đứng

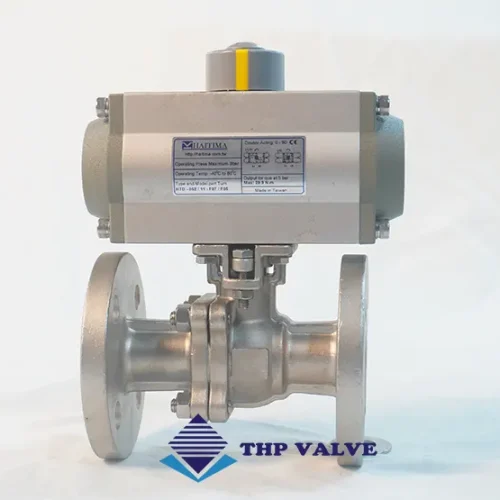

Van bi mặt bích điều khiển bằng khí nén

Van bi điều khiển khí nén có thiết kế kiểu kết nối mặt bích ở 2 đầu van bi. Khi đó, nó sẽ được kết nối với đường ống bằng mặt bích bắt bulông. Các tiêu chuẩn mặt bích của van bi thường là: JIS10k, BS, PN16, ANSI, DIN. Dòng van này thường được sử dụng cho các đường ống có kích thước lớn từ Dn50 trở lên, có độ bền cao, dễ dàng tháo lắp, sửa chữa cũng như bảo trì dễ dàng.

Thông số kỹ thuật Kích cơ van ( Size ): 25A (1/2″) – 200A (8″) Thân van: Inox (SUS 304, SUS 316) Đầu khí nén: hợp kim nhôm Bi, trục: Inox 304, 316 Áp lực : PN10, PN16, PN25 Kiểu lắp: Mặt bích Tiêu chuẩn mặt bích: BS4504, JIS10K, DIN, ANSI Nhiệt độ: -20°C đến 200°C Áp lực đầu khí nén max: 7bar, 8bar tương đương 7-8kgf/cm2 Hãng sản xuất: Haitima, Kosaplus, Sypa, Dihen, ALohan, HP, Bray, v.v… Xuất xứ: Đài Loan, Hàn Quốc, Nhật, Đức

Phân loại theo chức năng điều khiển

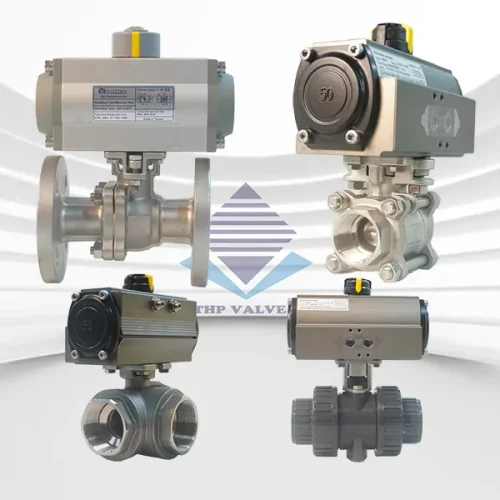

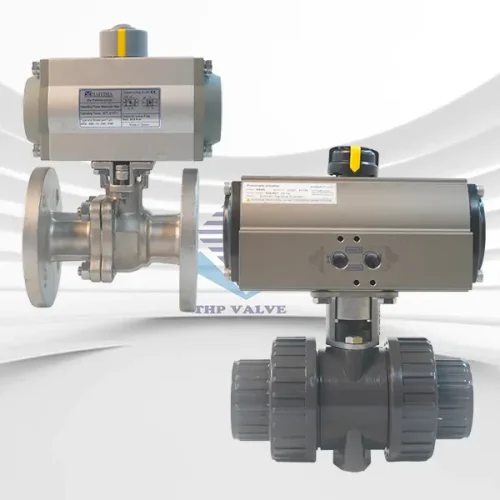

Van bi điều khiển bằng khí nén ON/OFF – đóng/mở hoàn toàn

Van bi điều khiển khí nén ON/OFF có chức năng đóng mở van hoàn toàn, tương ứng chặn – mở dòng lưu chất đi qua van. Loại van này không có chức năng điều tiết được lưu lượng của lưu chất. Nó có 2 vị trí là vị trí mở hoàn toàn và vị trí đóng hoàn toàn. Đây là một dòng van bi điều khiển bằng khí nén bán chạy nhất thời điểm hiện tại.

Thông số kỹ thuật Kích cỡ van lắp cho các đường ống DN15-DN50 Vật liệu thân van Inox, nhựa UPVC Áp lực Pn10, Pn16, Pn25, Pn40, Pn60 Nhiệt độ làm việc max 220 độ Môi trường làm việc nước sạch, nước thải, khí nóng, hóa chất Bộ khí haitima, Kosaplus Tiêu chuẩn IP68 Áp lực khí nén 0-8 bar Hoạt động kiểu tác động đơn hoặc tác động kép

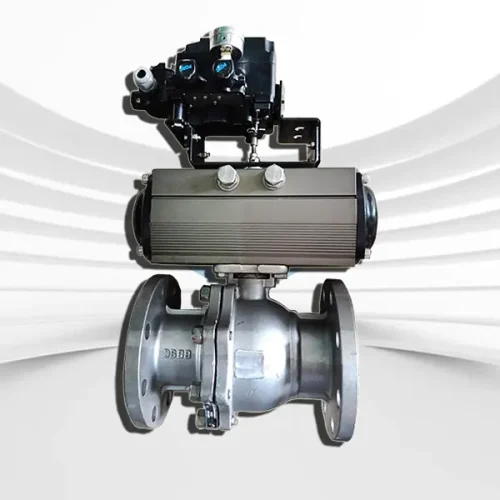

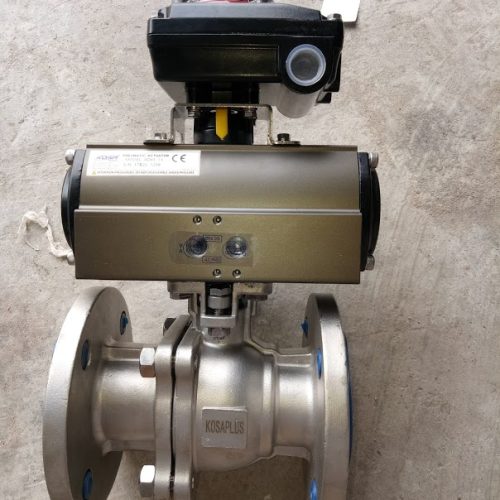

Van bi điều khiển khí nén dạng tuyến tính

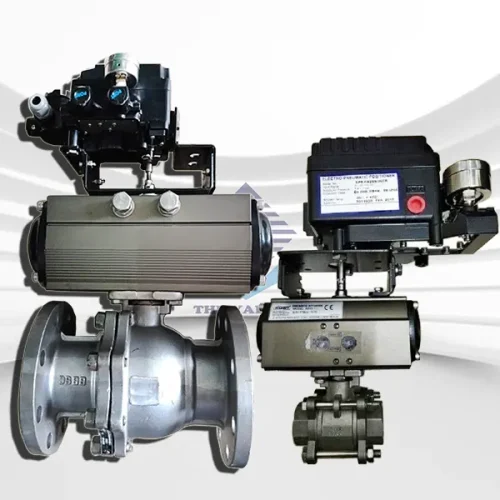

Van bi điều khiển khí nén tuyến tính có chức năng đóng mở theo góc với tín hiệu điều khiển là 4 – 20mA tương ứng góc đóng mở là 0 – 90º. Người ta thường lắp van này để điều tiết lưu lượng, điều tiết áp suất sau van. Tín hiệu được lấy vào thường từ cảm biến nhiệt, cảm biến áp suất và đồng hồ đo lưu lượng.

Thông số kỹ thuật Vật liệu chế tạo: inox, nhựa Áp lực làm việc: PN10, PN16, PN25 Nhiệt độ làm việc: 0 ~ 180 độ C Áp lực khí nén 1 ~ 8 kgf/cm2 Kiểu lắp: mặt bích hoặc lắp ren, hoặc lắp kiểu hàn Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS, PN16 Xuất xứ: Đài Loan, Hàn Quốc Hãng sản xuât: Kosa plus hoặc Haitima Tình trạng hàng: có sẵn số lượng lớn

Phân loại theo kiểu tác động của bộ truyền động

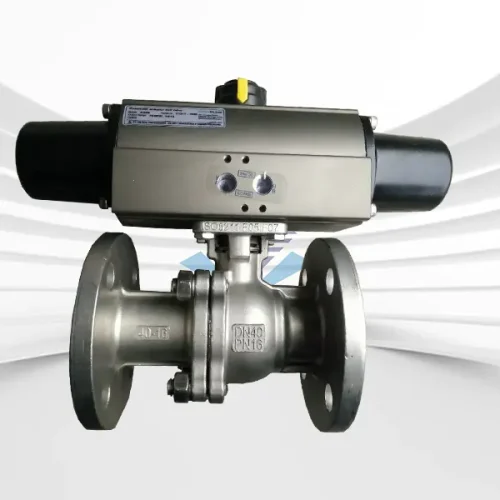

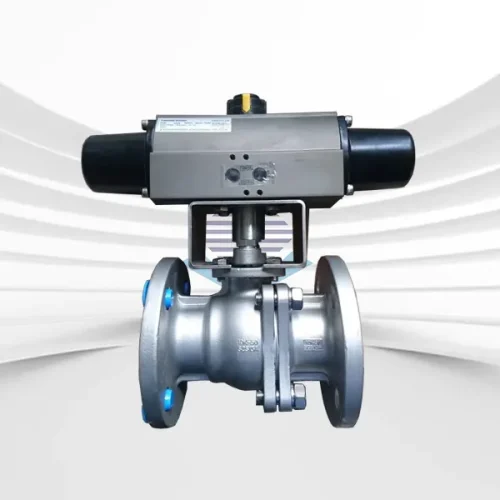

Van bi điều khiển bằng khí nén tác động đơn

Thông số kỹ thuật Model: AS, RS 40, 50, 65, 80, 100, 125 Vật liệu: Van bi inox 304, 316 – Bộ khí nén làm từ hợp kim nhôm Tiêu chuẩn IP67 Đệm làm kín: Teflon Áp lực khí nén: 0-8bar Áp lực làm việc của van: PN16, PN25 Nhiệt độ bộ khí : -20 đến 60 độ C Nhiệt độ của lưu chất qua van cho phép: 0-180 độ C Thời gian đóng/mở: Chưa tới 1s Xuất xứ: Hàn Quốc Tình trạng hàng: Luôn có sẵn Chế độ bảo hành: 24 tháng (1 đổi 1 khi có lỗi về kĩ thuật)

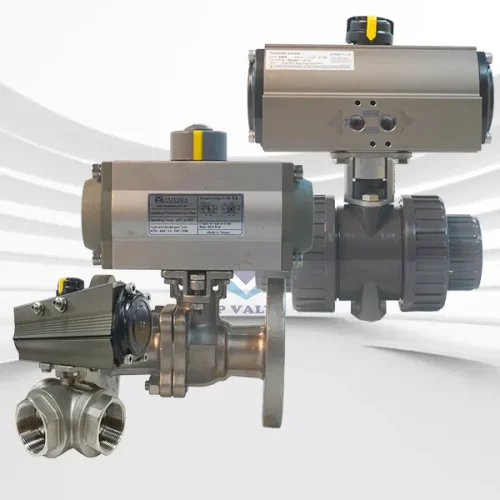

Van bi điều khiển khí nén tác động kép

Thông số kỹ thuật Vật liệu: Inox 304, 316, riêng bộ khí được làm từ hợp kim nhôm Kiểu lắp ghép: Mặt bích, ren Tiêu chuẩn mặt bích: JIS, BS, ANSI Áp lực làm việc: PN16, PN25, PN40 Áp lực khí nén: 0 ~ 8 bar Kiểu tác động: Duoble acting – Tác động kép Xuất xứ: Hàn Quốc, Đài Loan Bảo hành: 24 tháng

Theo các tiêu chuẩn khác

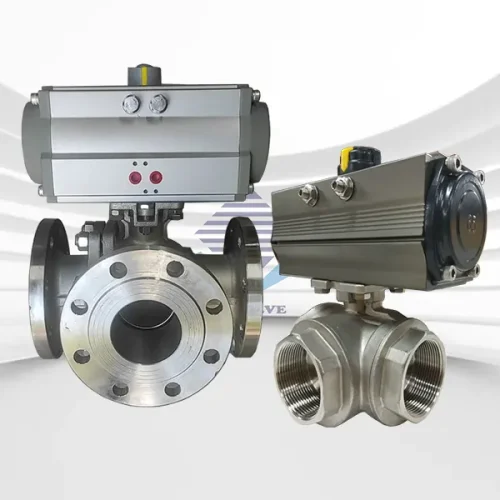

Van bi 3 ngã điều khiển bằng khí nén (dạng 3 cửa)

Dòng van này dùng để điều chỉnh dòng chảy theo nhiều hướng khác nhau, giúp dòng chảy có thể vận hành đóng ngắt linh hoạt, được ứng dụng chủ yếu trong công nghiệp chất lỏng hoặc khí.

Thông số kỹ thuật Kích cỡ van: 15A – 200A Kiểu lắp: Lắp ren hoặc lắp bích Thân: Inox 316. 304 .201, nhựa UPVC, CPVC, PVC Đĩa trục: Inox 304, 316 Bi ( ball ) : Inox 304, 316 Lớp lót: EPDM, Viton, Teflon, Inox. Áp lực làm việc: PN10, PN16, PN25, PN40, PN63 Nhiệt độ: -20°C đến 200°C Hoạt động: ON/OFF, Hoặc tuyến tính Sử dụng: Hơi, Khí, Dầu, Nước, Gas… Hãng sản xuất: Haitima – Kosaplus Xuất xứ : Korea, Đài Loan.

Van bi 3 thân điều khiển bằng khí nén

Thông số kỹ thuật Kích cỡ: 15A – 100A Thân: Gang, Gang dẻo, Thép, Inox Đĩa trục: Inox Lớp lót: EPDM, Viton, Teflon, Inox. Áp lực:JIS :10K,   20K …/ANSI: 150LB, 300LB Nhiệt độ: -20°C đến 200°C Hoạt động: ON/OFF Sử dụng: Hơi, Khí, Dầu, Nước, Gas Xuất xứ: Đài Loan, Hàn Quốc Tình trạng hàng: Luôn sẵn có, đầy đủ kích thước theo nhu cầu khách hàng Chế độ bảo hành: Bảo hành 24 tháng theo cơ chế 1 đổi 1

Van bi điều khiển bằng khí nén DN15 – DN200

Thông số kỹ thuật Kích cỡ: DN15 (15A – Phi 21mm – 1/2″ (inch)) đến DN200 Thân: inox 304, 316 Trục: Inox Bi ( Ball ) : Inox 304, 316, 316L Kiểu lắp: Lắp ren hoặc mặt bích – mặt bích ít được sử dụng hơn Lớp lót: EPDM, Viton, Teflon, Inox. Áp lực: PN16, PN25, PN40 Nhiệt độ: -20°C đến 200°C Hoạt động: ON/OFF hoặc tuyến tính 4 ~ 20mA Sử dụng: Hơi, Khí, Dầu, Nước, Gas… Xuất xứ : Korea, Japan, Đài Loan.

Báo giá van bi điều khiển bằng khí nén chính hãng

Tại Vankhinen-THP với dòng sản phẩm van bi điều khiển bằng khí nén chúng tôi đang nhập khẩu và phân phối trực tiếp, chính hãng của 2 thương hiệu nổi tiếng Haitima Đài Loan và Kosaplus Hàn Quốc. Với đầy đủ mẫu mã, kiểu dáng, kích cỡ, giấy tờ CO, CQ chính hãng cùng chế độ bảo hành 24 tháng, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.

Tại kho hàng, chúng tôi luôn lưu kho số lượng lớn với giá cả hợp lý, cạnh tranh, quý khách hàng có thể tham quan và kiểm tra trước khi mua hàng. Mọi thông tin chi tiết vui lòng liên hệ qua hotline để được tư vấn, hỗ trợ và báo giá van bi điều khiển khí nén chi tiết – nhanh chóng – chính xác.
