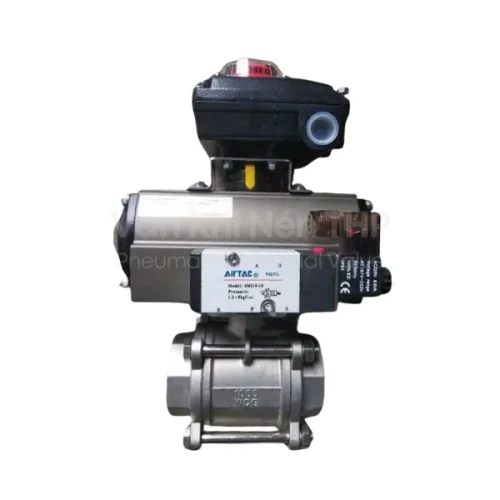

Van bi điều khiển khí nén 3 thân

Tình trạng: Còn hàng
Bảo hành: 12 tháng
Mô tả sản phẩm

(1 đánh giá của khách hàng)

CHÚNG TÔI Cam Kết
  • Sản phẩm chính hãng, chất lượng vượt trội
  • Bảo hành 24/7 nhanh chóng, chuyên nghiệp
  • Vận chuyển toàn quốc giao hàng không quá 3 ngày
  • 100% khách hàng hài lòng
Hỗ trợ trực tuyến

Van bi điều khiển khí nén 3 thân là dòng van có kiểu thiết kế đặc biệt với phần thân là loại 3 thân. Và dòng giúp điều khiển được dòng lưu chất và tiến hành được đóng hoặc mở một cách dễ dàng. Để hiểu rõ đặc điểm của dòng van bi điều khiển khí nén này thì chúng ta cùng nhau tìm hiểu nhé!

Chi tiết về van bi điều khiển khí nén 3 thân

Van bi điều khiển khí nén 3 thân là dòng van bị được thiết kế với dạng 3 mảng ghép lại bao quanh bi. Và trên đầu được lắp đặt thêm bộ điều khiển khí nén để giúp cho van được hoạt động một cách tự động và dễ dàng. Khi sử dụng bộ điều khiển khí nén thì thời gian đóng hoặc mở van được thực hiện nhanh chóng, chỉ mất có 1 đến 2 giây để thực hiện một chu trình làm việc.

Van bi điều khiển khí nén 3 thân có sử dụng bộ truyền động khí nén để đóng hoặc mở van nhanh chóng. Chức năng chính là dựa vào nguồn điện 12v, 24v, 220v kết nối trực tiếp với hệ thống tủ điện từ xa PLC điều khiển van bằng tín hiệu thông minh nhằm đưa ra những thao tác làm việc chính xác, có hiệu quả tốt nhất.

Ngoài ra, dòng van bi điều khiển khí nén 3 thân có mặt thuận lợi là giúp cho người dùng có thể đóng mở theo những góc khác nhau như: 0 – 25 – 45 – 65 hoặc là góc 90 độ.

Trên thị trường hiện nay có nhiều dòng van bi điều khiển khí nén với mẫu mã, chất lượng hoàn toàn khác nhau. Tuấn Hưng Phát đang là một trong những đơn vị cung cấp các dòng van bi điều khiển khí nén 3 thân chất lượng, uy tín số 1 Việt Nam. Chúng tôi hiện đang là đơn vị nhập khẩu trực tiếp van bi của các thương hiệu nổi tiếng như KosaPlus, Alohan, Sypa, Haitima… Chính vì thế toàn bộ mặt hàng đều có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ cam kết bảo hành chính hãng khi đến tay người tiêu dùng.

>>> Một loại van chính của dòng van này đó là van bi khí nén

Van bi điều khiển khí nén 3 thân - Kosaplus
Van bi điều khiển khí nén 3 thân – Kosaplus

>>> Còn nhiều nữa những dòng van bi điều khiển khí nén khác, quý khách hàng vui lòng nhấn vào link để xem thêm nhé.

Thông số kỹ thuật của van bi điều khiển khí nén 3 thân

  • Kích cỡ thông dụng của van bi: 15A – 200A
  • Kết cấu chất liệu thân van: Gang, Gang dẻo, Thép, Inox
  • Kết cấu vật liệu bộ điều khiển khí nén: Hợp kim nhôm
  • Dạng thiết kế để kết nối: Hàn, lắp ren hoặc lắp mặt bích.
  • Chất liệu bên trong đĩa trục: Inox
  • Thiết kế vật liệu lớp đệm: EPDM, Viton, Teflon, Inox.
  • Khả năng làm việc với áp lực lớn:JIS :10K,   20K …/ANSI: 150LB, 300LB
  • Nhiệt độ chịu tải khi làm việc: -20°C đến 200°C
  • Kiểu dạng hoạt động: ON/OFF
  • Nhiên liệu sử dụng cho van khi hoạt động: Hơi, Khí, Dầu, Nước, Gas
  • Sản phẩm có nguồn gốc: Đài Loan, Hàn Quốc
  • Tình trạng hàng trong kho Tuấn Hưng Phát: Luôn sẵn có, đầy đủ kích thước theo nhu cầu khách hàng
  • Thời gian bảo hành sản phẩm: Bảo hành 12 tháng theo cơ chế 1 đổi 1

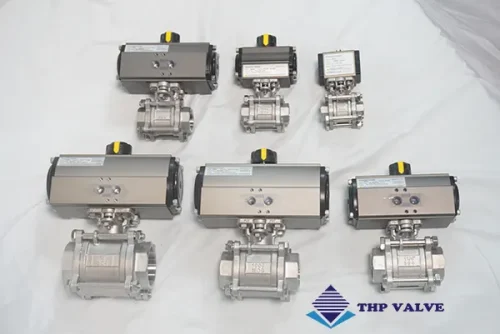

Van bi điều khiển khí nén 3 thân
Van bi điều khiển khí nén 3 thân

Cấu tạo van bi điều khiển khí nén 3 thân

Với phần cấu tạo của van bi điều khiến khí nén 3 thân thì nó được cấu tạo từ 2 bộ phận chính. Hai bộ phận đó cụ thể như sau:

Thiết kế thân van bi

Với phần thân van bi điều khiển khí nén 3 thân là bộ phận có thể chịu được nhiều tác động của cơ khí. Điều này có nghĩa là thân van có khả năng điều chỉnh được dòng lưu chất bằng cách mở một lối ở giữa và dòng lưu chất được đi qua đó. Phần thân van bi rỗng được nằm ở bên trong với nhiều kiểu dạng thiết kế khác nhau.

Phần thân van bi này được chế tạo từ những chất liệu khác nhau như là gang, thép hoặc inox. Điều này giúp nâng cao khả năng chống chịu được nhiệt độ, chống được sự ăn mòn và có khả năng chống được oxy hóa cao. Chính vì vậy mà dòng van bi này được sử lắp đặt ở những hệ thống khác nhau.

Bên trong thân van bi còn được lắp đặt và sử dụng thêm bộ làm kín với chất liệu là cao su EPDM, cao su Teflon. Và thực hiện được nhiệm vụ tránh được sự rò rì lưu chất ra bên ngoài môi trường.

Thân van bi được làm từ 3 thân giúp cho việc lắp đặt trở nên dễ dàng và khả năng điều khiển được tốt hơn. Và thân van còn có thể kết nối được với các hệ thống và những thiết bị thông qua mặt bích hoặc là lắp ren, nối hàn. Để tạo ra được độ chắn chắn cũng như hoạt động được hiệu quả cao.

Bộ điều khiển khí nén

Bộ điều khiển khí nén là bộ phận quan trọng. Vì đây là bộ phận giúp cho van có thể thực hiện được quá trình đóng hoặc mở và tất cả được thực hiện một cách tự động hoàn toàn. Và bộ điều khiển này thì lớp vỏ bên ngoài được làm từ hợp kim nhôm.

Bên trong bộ điều khiển khí nén có piston giúp đóng hoặc mở, lò xo và trục xoay. Tất cả được kết nối với nhau để tăng lên việc khả năng điều khiển quả bi để hoạt động. Và hiện nay thì bộ điều khiển khí nén này được hoạt động dựa theo 2 dạng: tác động đơn hoặc tác động kép.

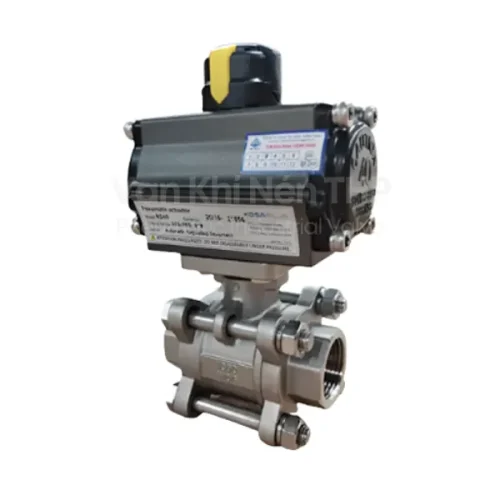

van bi điều khiển khí nén 3 thân
van bi điều khiển khí nén 3 thân

Dù hoạt động ở dạng tác động này thì khả năng đóng mở một cách dễ dàng hơn. Và với lớp vỏ có độ bền bỉ, có mạ và được phủ thêm một lớp sơn có thể chống được sự ăn mòn, độ chống bám bụi của thiết bị vô cùng tối ưu. Điều này giúp cho tuổi thọ của van bi được cao hơn.

Bộ phụ kiện tham gia lắp đặt vào van bi điều khiển khí nén 3 thân

  • Van điện từ khí nén: Là dòng van được dùng lắp đặt vào đầu điều khiển khí nén giúp van được cấp khí nén vào đầu bộ điều khiển. Từ đó thực hiện nhiệm vụ chính đóng mở van thuận lợi nhất. Van điện từ khí nén có nhiều dạng khác nhau, nhưng chủ yếu được nhập khẩu từ Nhật Bản, Đài Loan, Trung Quốc với giá thành và chất lượng sản phẩm tốt nhất.
  • Bộ điều khiển tuyến tính: Bộ điều khiển tuyến tính hay là bộ định vị là một bộ điều khiển được sử dụng để đóng mở van theo nhiều góc độ làm việc khác nhau. Bộ điều khiển tuyến tính  sử dụng tín hiệu truyền 4-20mA hoặc 0-10V để thực hiện đóng mở van và được lắp đặt trên bộ điều khiển khí nén.
Các phụ kiện lắp đặt trong van bi điều khiển khí nén 3 thân
Các phụ kiện lắp đặt trong van bi điều khiển khí nén 3 thân
  • Bộ báo vị trí: Là thiết bị dùng để lắp đặt cho các đầu điều khiển khí nén với nhiệm vụ chính là theo dõi trạng thái đóng mở ON/OFF. Trên bộ báo vị trí thường sẽ hiển thị kết quả đóng mở 2 vị trí là trạng thái ON và trạng thái đóng OFF.
  • Bộ lọc khí nén: Là bộ lọc được lắp đặt trên đầu khí nén với nhiệm vụ chính là để lọc rác, tác nước ra khỏi khí nén. Nhờ đó thu được lượng khí nén sạch hơn, nhằm phục vụ cho nhu cầu hoạt động của hệ thống trơn tru hơn.
  • Ngoài các bộ phận chính này chúng tôi còn cung cấp các phụ kiện khác như dây khí nén, tiêu âm, đầu kết nối nhanh…

Báo giá chi tiết van bi điều khiển khí nén 3 thân tại Tuấn Hưng Phát

Hiện nay thị trường van công nghiệp đang đa dạng mẫu mã với các nhà sản xuất, nhà cung cấp khác nhau. Mỗi dòng van khác nhau sẽ có sự phù hợp với các hệ thống và thiết bị chung. Vì thế để giúp khách hàng chọn được dòng van phù hợp với 3 tiêu chí rẻ, bền, chất lượng thì hãy đến với Tuấn Hưng Phát.

van bi điều khiển khí nén 3 thân
van bi điều khiển khí nén 3 thân

Công ty TNHH Thương Mại Tuấn Hưng Phát hiện đang là doanh nghiệp hàng đầu trong lĩnh vực van công nghiệp, van điều khiển khí nén đảm bảo cả 3 tiêu chí trên. Các dòng van hiện đang có sẵn tại kho với giấy tờ chứng minh nguồn gốc rõ ràng, cam kết hàng chính hãng, giá thành sản phẩm phải chăng. Chính vì thế ở thời điểm hiện tại nếu bạn đang cần bất cứ dòng van nào đều có thể liên hệ trực tiếp đến Tuấn Hưng Phát để được tư vấn, báo giá hoàn toàn trên từng sản phẩm.
