Van bi điều khiển khí nén kiểu lắp bích

Mô tả

Cung cấp van bi điều khiển khí nén kiểu lắp bích – hai mặt bích tiêu chuẩn JIS, DIN, BS từ DN15 đến DN200. Kho Vankhinen-THP sẵn hàng đầy đủ các tùy chọn chất liệu, kích cỡ, chức năng điều khiển,…

Giới thiệu về van bi điều khiển khí nén kiểu lắp bích

Về cơ bản, van bi điều khiển khí nén kiểu lắp bích là một mẫu sản phẩm của dòng van bi, được chế tạo từ vật liệu gang, thép, inox, nhựa. Kết cấu của van bi nói chung là sử dụng một quả bóng rỗng đục lỗ và xoay để kiểm soát, điều tiết dòng chảy của lưu chất khi đi qua. Nó có khả năng mở lỗ của quả bóng phù hợp với dòng chảy và đồng trục khi nó xoay được 1 góc 90 độ bằng tay cầm của van.

Khác với các loại van bi tay gạt – tay vặn, van bi mặt bích điều khiển khí nén có thiết kế thêm đế tán, và ty van nhô cao dạng trục vuông nhằm kết nối trực tiếp với một bộ điều khiển khí nén. Bộ điều khiển khí nén có tác dụng điều khiển vận hành đóng mở, thực hiện các chức năng đóng mở van một cách tự động, nhanh chóng. Đây cũng là dòng van có độ bền độ chịu nhiệt cao, khả năng chịu tải áp lực lớn. Sản phẩm đa dạng các tùy chọn để có khả năng sử dụng cho các môi trường chất lỏng hơi hóa chất và nước thải tại nhà máy, các khu công nghiệp, khu chế xuất.

Van bi mặt bích điều khiển khí nén có tùy chọn kiểu kết nối dạng lắp bích – mặt bích. Mặt bích của van được thiết kế ở các cửa vào – ra và theo những tiêu chuẩn sản suất thông dụng, được công nhận ở trên thế giới như: BS, DIN, JIS, ANSI. Nên người dùng chỉ cần lựa chọn tiêu chuẩn mặt bích phù hợp với tiêu chuẩn mặt bích của hệ thống. Điều này giúp đảm bảo được độ chắn chắn, độ an toàn cao cũng như là hiệu quả hoạt động được nâng cao. Và dòng van bi điều khiển kiểu lắp bích thì thường có kích thước vừa và lớn, từ DN15 cho đến DN200.

Van bi điều khiển khí nén kiểu lắp bích được Vankhinen-THP nhập khẩu trực tiếp từ Đài Loan, Hàn Quốc không qua bất kì đơn vị trung gian nào. Với mẫu mã đa dạng, đa chủng loại như các dòng van bi mặt bích, van bi 3 ngã, van bi khí nén tác động đơn – tác động kép… Đảm bảo đầy đủ giấy tờ CO, CQ, hình ảnh thực tế đầy đủ, hàng sẵn tại kho với số lượng lớn…

>>> Tôi muốn giới thiệu đến bạn một dòng van có tính hiệu quả kinh tế cao mà lại dễ dàng lắp đặt, sửa chữa, đó là van bi điều khiển khí nén 3 thân. Đây là một sự gợi ý nhỏ rất hay để bạn có thể tham khảo thêm một loại van khác cho hệ thống của mình.

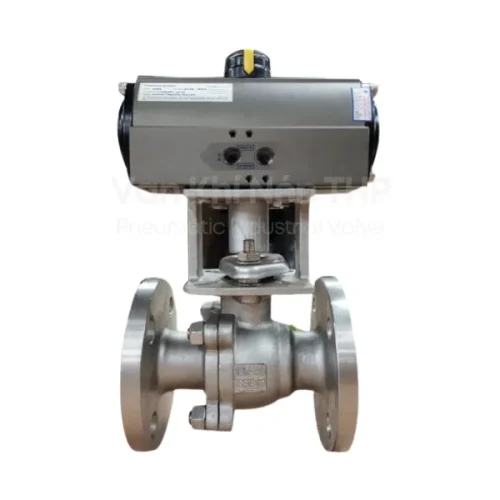

Hình ảnh van bi điều khiển khí nén kiểu lắp bích JIS 10K, BS, DIN

Cấu tạo van bi mặt bích điều khiển khí nén gồm những gì?

Van bi điều khiển khí nén kiểu lắp bích là dòng van vận hành không cần tay gạt hoặc tay quay mà chúng được thiết kế thêm một bộ điều khiển khí nén chính là xy lanh kép Pneumatic actuator. Để tham gia hoạt động và điều khiển van bi bằng lực tác động từ hệ thống khí nén. Van được cấu tạo chính từ 2 bộ phận là đầu điều khiển khí nén và van mặt bích.

Bộ điều khiển khí nén

Bộ điều khiển khí nén có 2 dạng điều khiển đó là tác động đơn và bộ phận tác động kép. Kiểu tác động đơn đó là khi cung cấp khí vào khiến van mở ra. Khi ngừng cung cấp khí đầu vào mà van vẫn giữ nguyên trạng thái hoạt động, đầu còn lại cung cấp khí khiến van đóng lại. Chúng sử dụng 2 đầu cung cấp khí để điều khiển khiển van đóng mở trong trạng thái ổn định nhất.

Thân van bi mặt bích tiêu chuẩn JIS, DIN, BS có đế tán

Phần thân van bi mặt bích có thiết kế kiểu kết nối dạng mặt bích tiêu chuẩn JIS/DIN/BS và có giá đỡ hay gọi là đế tán để nâng đỡ bộ điều khiển khí nén. Chất liệu thân van khá đa dạng để phù hợp với các điều kiện môi trường khác nhau.

Thiết kế van bi mặt bích cũng được cấu tạo bằng những bộ phận khác như thân van, gioăng làm kín, trục van, bi van…

• Thân van: có thể được thiết kế từ 2 hoặc 3 mảnh(2 hoặc 3 PCs). Bộ phận kết nối được thiết kế liền trên thân van, có các tùy chọn về tiêu chuẩn lắp đặt như JIS, DIN, BS. Bộ phận giá đỡ còn gọi là đế tán cũng được thiết kế đúc liền hoặc có thể lắp giáp trên thân van.
• Gioăng làm kín: Do chuyên sử dụng van bi điều khiển khí nén kiểu lắp bích trong các môi trường nước sinh hoạt, hóa chất nên phần gioăng làm kín phải được làm bằng cao su NBR. Thiết kế gioăng này có độ kín cao mà có thể giảm thiểu được chi phí cấu thành sản phẩm, giá bán cũng rẻ hơn.
• Trục van: Trục van là bộ phận được làm từ inox hoặc gang, đây là một bộ phận truyền động từ tay gạt đến van bi hoạt động vô cùng hiệu quả.
• Bi van: Được làm bằng chất liệu cùng với thân van, bên ngoài được mài nhẵn đi có hiệu quả giảm ma sát một cách tối đa nhất. Quat bi được đục lỗ ở giữa cho dòng chảy đi qua thuận lợi. Kích thước lỗ rỗng của quả bi bằng với kích thước rỗng của đường ống. Nhằm đảm bảo lưu lượng đi qua thuận lợi hoàn toàn mà không bị giảm thiểu về mặt áp suất.

Đặc điểm thông số kỹ thuật của van bi mặt bích điều khiển khí nén

• Kích cỡ van bi điều khiển khí nén thông dụng nhất: 15A (1/2″) – 200A (8″)
• Loại chất liệu chế tao thân van bi: Inox (SUS 304, SUS 316)
• Vật liệu chế tạo lớp vỏ bộ điều khiển: hợp kim nhôm
• Loại chế tạo bi và trục van bi inox: Inox 304, 316
• Áp lực chịu tải làm việc: PN10, PN16, PN25
• Kiểu lắp thông dụng cho hệ thống: Mặt bích
• Tiêu chuẩn lắp đặt mặt bích: BS4504, JIS10K, DIN, ANSI
• Nhiệt độ chịu tải trung bình: -20°C đến 200°C
• Áp lực đầu khí nén dẫn vào hệ thống max: 7 bar, 8 bar tương đương 7-8kgf/cm2
• Thương hiệu sản xuất: Haitima, Kosaplus
• Nguồn gốc sản phẩm: Đài Loan, Hàn Quốc

Cách thức hoạt động của van bi điều khiển khí nén mặt bích

Khi cung cấp nguồn khí nén từ đầu vào của bộ đầu thì khí áp lực sẽ sinh ra ở bên trong và đẩy phần piston làm xoay trực giúp van đóng mở để lưu thông dòng chất tốt nhất. Đối với đầu khí nén có thiết bị phụ kiện kèm theo dạng tuyến tính chúng ta có thể điều chỉnh các góc mở của van từ 0 -90 độ giúp điều tiết dòng chảy dễ dàng nhất. Bạn có thể dùng tác động đơn, hoặc tác động kép cho dạng hoạt động trực tiếp này nhằm đảm bảo tối ưu cho chu trình hoạt động.

Dạng đóng mở ON/OFF tác động đơn khi cung cấp khí nén piston làm trục xoay, van đóng hoặc mở theo các trạng thái làm việc của van. Khi van ngừng cấp khi lò xo tác dụng lực đàn hồi lên piston đưa trục van trở lại vị trí ban đầu. Các tác động kép là loại đầu khí không sử dụng lực đàn hồi của lò xo. Vì thế việc thực hiện cấp khí 2 lần theo tuần hoàn giúp van đóng mở theo chu kỳ.

Đánh giá ưu nhược điểm của van bi điều khiển khí nén kiểu lắp bích

Ưu điểm

• Van bi mặt bích điều khiển khí nén có thời gian thực hiện việc đóng mở van nhanh chóng. Chính vì vậy khi lắp đặt van thì đảm bảo được quá trình hoạt động một cách hiệu quả và những thao tác được thực hiện chính xác hơn.
• Với thân van bi được làm từ chất liệu tốt nên những môi trường có nhiệt độ cao hay áp suất lơn thì van bi vẫn có thể hoạt động được.
• Khi van bi được đưa vào hoạt động thì dòng lưu chất đi qua thì đảm bảo không bị hao hụt đi bảo áp lực làm việc.
• Được thiết kế hình dáng nhỏ gọn, trọng lượng nhẹ nên dễ dàng tháo lắp hoặc là khi hệ thống gặp sự cố thì dễ dàng tháo rỡ để kiểm tra hoặc thay thế.
• Với phần thân có kiểu kết nối mặt bích và khi lắp đặt thì được siết chặt tạo ra độ chắc chắn. Cũng như lúc tháo dỡ được thực hiện dễ dàng hơn.
• Van bi được đảm bảo có thể hoạt động được trong những môi trường khác nhau như: nước thải, khí nén…
• Giá thành van bi điều khiển khí nén kiểu lắp bích thì có giá thành khá rẻ. Nên phù hợp với nhiều kiểu hệ thống và môi trường khác nhau.

Nhược điểm của van bi điều khiển khí nén kiểu lắp bích

• Van được làm bằng chất liệu cao cấp, kiểu lắp hiện đại nên giá thành đắt hơn các dòng van bi ren.
• Với những chất liệu như gang, inox thì có trọng lượng khá nặng nên trong quá trình lắp đặt thì gây một chút khó khăn.
• Khả năng lắp đặt khó khăn hơn vì van bi điều khiển khí nén kiểu lắp bích cần có một nguồn điện ổn định cũng như là một hệ thống cung cấp khí nén có sẵn trong nhà máy.
• Khi có sự cố mất điện đột ngột thì mọi hoạt động đều phải dừng lại và van bi mặt bích điều khiển khí nén không thể thực hiện được bằng tay.

Vankhinen-THP cung cấp van bi điều khiển khí nén kiểu lắp bích giá tốt

Trên đây là những chia sẻ của chúng tôi về van bi điều khiển khí nén kiểu lắp bích. Và trên thị trường hiện nay thì nhu cầu sử dụng van bi điều khiển khí nén kiểu lắp bích cũng như các dòng van công nghiệp khác đang được tăng lên. Để có thể đáp ứng được nhu cầu sử dụng của người dùng và có thể đảm bảo được chất lượng của sản phẩm của giá thành thì quý khách có thể yên tâm lựa chọn Vankhinen-THP.

Hiện nay,  Chúng tôi đang là đơn vị hàng đầu trong việc cung cấp các dòng van điều khiển khí nén – điện, van công nghiệp, thiết bị đo. Với việc có sẵn hàng ở kho với số lượng lớn. Vì thế nếu bạn cần tư vấn, báo giá van bi mặt bích điều khiển khí nén chi tiết hay bất cứ sản phẩm nào chỉ cần liên hệ đến Công ty sẽ có đội ngũ nhân viên tư vấn, báo giá miễn phí, nhiệt tình, chu đáo.
