Van bướm thuộc vào dòng van công nghiệp, được lắp đặt trong hệ thống điều ống, giúp người sử dụng có thể đóng – mở hoặc điều tiết dòng lưu chất thuận tiện hơn. Van bướm có nhiều dòng khác nhau, phần thân được làm từ nhiều chất liệu khác nhau, kích thước đa dạng có thể lắp đặt trong nhiều kích thước lớn nhỏ. Vậy dòng van công nghiệp có đặc điểm, cấu tạo ra sao? Chúng ta cùng nhau theo dõi bài chia sẻ dưới đây.

Van bướm là gì?

Van bướm hay van cánh bướm có tên tiếng Anh là “ Butterfly valve”. Đây là một thiết bị van công nghiệp có chức năng dẫn và ngắt dòng chảy trong hệ thống đường ống, van có nhiều kiểu điều khiển khác nhau điển hình nhất vẫn là van bướm tay gạt và van bướm tay quay, ngoài ra van bướm còn có thể lắp thêm một bộ truyền động điện hoặc khí nén để điều khiển tự động hoặc điều khiển từ xa một cách dễ dàng.

Kích cỡ van bướm rất đa dạng, phổ biến từ DN40 – DN300 nên các nhà cung cấp thường nhập khẩu sẵn hàng. Thị trường có nhu cầu với các kích cỡ van từ DN350 đến DN1200 khá ít, và chi phí nhập khẩu cao nên ít được nhập khẩu sẵn hàng.

Vật liệu hay chất liệu van bướm thường là những vật liệu có độ bền cao như Inox, gang, thép, nhựa. Gioăng làm kín có các tùy chọn tương ứng chất liệu thân van như: Teflon, EPDM, chì,… để đáp ứng nhu cầu làm việc tại các điều kiện nhiệt độ, áp suất, tính ăn mòn khác nhau.

Hiện tại, Việt Nam chưa sản xuất các sản phẩm van cánh bướm hay van công nghiệp nói chung. Các sản phẩm trên thị trường đều được nhập khẩu từ các quốc gia như: Trung Quốc, Hàn Quốc, Đài Loan, Nhật, Malaysia,…

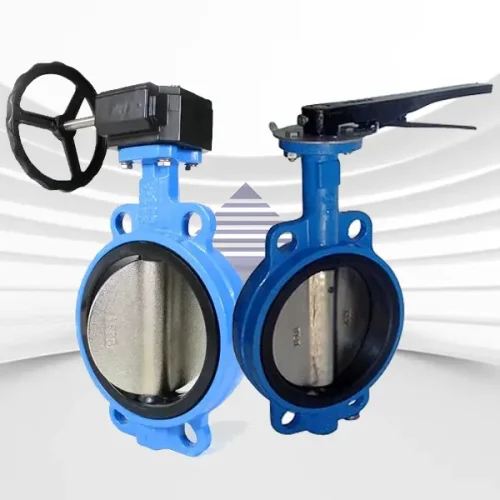

Các loại van bướm THP
Các loại van bướm THP

Thông số kỹ thuât chung van cánh bướm

  • Chất liệu: Gang cầu, inox thép, nhựa
  • Đường kính: DN50 – DN900
  • Môi trường ứng dụng: nước, hơi nóng, khí nén
  • Gioăng làm kín: EPDM, PTFE
  • Tiêu chuẩn: JIS10K, PN16
  • Tiêu chuẩn kết nối: lắp bích, wafer, tai bích rút gọn.
  • Dạng điều khiển: Thủ công hoặc từ xa
  • Nhiệt độ làm việc: -10 tối đa 200 độ C
  • Xuất xứ: Hàn Quốc, Trung Quốc
  • Chế độ bảo hành: 12 tháng – 24 tháng
  • Chế độ giao hàng: Toàn quốc

Cấu tạo van cánh bướm

Cấu tạo các bộ phận của van cánh bướm trên thị trường hiện nay đa phần là giống nhau, điểm khác nhau duy nhất là bộ phận dùng để điều khiển của van.

  • Bộ phận chính lớn nhất, quan trọng nhất là: Thân van, đây là bộ phận liên kết các bộ phận còn lại để tạo thành một van bướm hoàn chỉnh
  • Tiếp theo là đĩa van: Là bộ phận tiếp xúc, dẫn hoặc ngắt lưu chất nằm ở giữa đường ống
  • Bộ điều khiển: Có 2 dạng thủ công là tay gạt và tay quay, có thể lắp thêm bộ truyền động để điều khiển từ xa
  • Trục ty: Đúc nguyên khối kèm từ bộ điều khiển xuống đĩa van
  • Lớp lót: Bên trong thân van, chủ yếu là từ EPDM, Teflon tương thích với hầu hết các dòng chảy hiện nay

Lưu ý: Như vậy là THP đã giới thiệu về cấu tạo của van bướm, có thể hiểu van bướm không quá phức tạp, các bộ phận liên kết với nhau liền mạch, độ hoàn chỉnh cao, việc hiểu cấu tạo của van bướm không chỉ giúp thay thế, sửa chữa mà còn sử dụng để bảo dưỡng tốt hơn khi sử dụng dòng van này.

Cấu tạo van bướm
Cấu tạo van bướm

Nguyên lý hoạt động của van bướm

Mở van: Về cơ bản van bướm có nhiều kiểu điều khiển khác nhau, hôm nay THP sẽ ví dụ dòng van bướm tay gạt cho các bạn dễ hình dung hơn. Bộ điều khiển tay gạt – trục ty- đĩa van sau khi lắp đặt sẽ thành 1 khối thống nhất, tức là ở trạng thái ban đầu đĩa van và tay gạt sẽ vuông góc với đường ống, tiến hành gạt bộ phận điều khiển sang 1 góc tối đa 90 độ, đĩa van sẽ mở tương ứng với góc gạt, tạo ra trạng thái mở van.

Đóng van: Chỉ cần đưa bộ phận điều khiển trở về vị trí cũ tức là vuông góc với đường ống thì đĩa van sẽ trở về vị trí ban đầu. Với van bướm điều khiển thì đĩa van cũng sẽ hoạt động tương tự, chỉ khác nhau phương thức điều khiển mà thôi.

Nguyên lý hoạt động của van bướm
Nguyên lý hoạt động của van bướm

Phân loại van bướm

Theo thiết bị truyền động

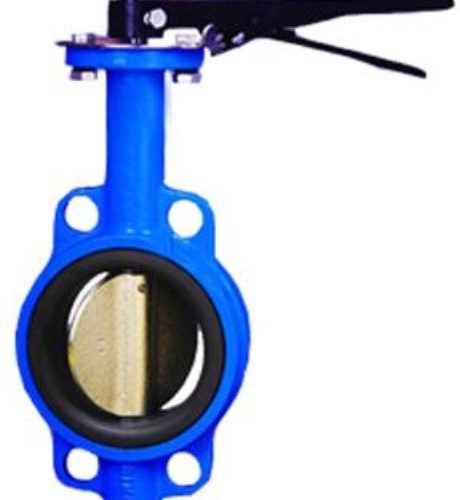

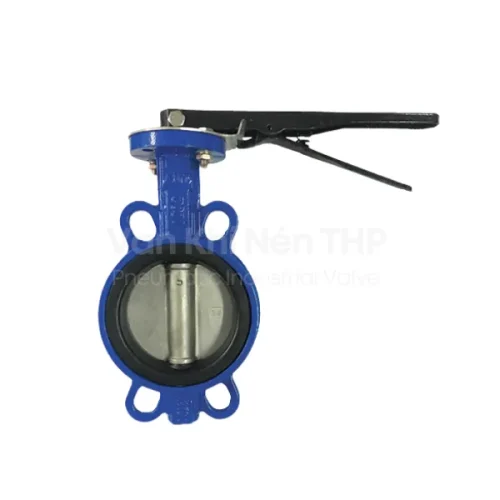

Van bướm tay gạt

Van bướm tay gạt là một sản phẩm nằm trong thiết bị van bướm công nghiệp, ưu điểm của dòng van này là có kích thước gọn nhẹ, linh hoạt lắp đặt được ở nhiều vị trí khác nhau, sử dụng lớp lót EPDM, tiêu chuẩn JIS10K, PN16, Clas150 giúp van bướm tay gạt sử dụng được ở hầu hết các đường ống hiện nay. Sản phẩm thích hợp sử dụng và lắp đặt chủ yếu ở những kích thước không quá lớn, không qua xa tầm điều khiển của con người, là một trong những dòng van bướm có giá bán tương đối tốt và nằm trong nhóm những sản phẩm bán chạy nhất của van bướm.

Van bướm tay gạt
Van bướm tay gạt

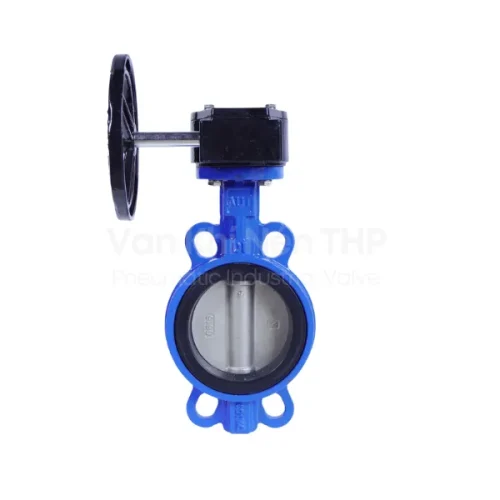

Van bướm tay quay

Van bướm tay quay là một thiết bị được sử dụng trong các đường ống lớn một chút so với van bướm tay gạt, được tích hợp một hộp số trợ lực giúp việc đóng mở trở nên dễ dàng hơn, bộ phận điều khiển là một vô lăng dễ cầm nắm giúp ta thao tác nhanh chóng và thoải mái hơn hẳn, van được sử dụng nhiều trong các hệ thống cấp thoát nước, sản xuất và xử lý các chất lỏng và một số các lưu chất công nghiệp khác.

Van bướm tay quay
Van bướm tay quay

Van bướm tín hiệu điện

Van bướm tín hiệu điện hay còn được gọi là van bướm kèm công tắc giám sát, dòng sản phẩm này có chức năng và nguyên lý hoạt động tương tự như van bướm tay quay, điểm khác biệt nằm ở chỗ trên đỉnh đầu được lắp đặt một hệ thống hành trình ON/OFF điều này giúp chúng ta có thể nhận biết được tình trạng đóng mở của van từ xa. Ngoài ra khi được kết nối với tủ điều khiển thiết bị sẽ hiển thị trạng thái này ở ngày trong trung tâm điều hành của bạn.

Van bướm tín hiệu điện
Van bướm tín hiệu điện

Van bướm điều khiển điện

Van bướm điều khiển điện là sự kết hợp giữa phần van bướm cơ và bộ truyền động bằng điện, giúp van có thể điều khiển từ xa tiện lợi. Sử dụng nguồn điện áp sẵn có 24V, 220V, bên ngoài làm từ hợp kim nhôm cách điện, có độ cứng cao, tiêu chuẩn chống nước IP68 giúp thiết bị chống nước, chống bụi bẩn hiệu quả ngay cả khi hoạt động ngoài dưới các điều kiện thời tiết khác nhau. Van điều khiển điện có giá bán đắt hơn so với các dòng van điều khiển bằng tay thông thường.

Van bướm điều khiển điện
Van bướm điều khiển điện

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén tương tự như dòng van bướm điều khiển điện, sử dụng nguồn khí được nén với áp suất cao. Ưu điểm của dòng van này là khả năng đóng mở nhanh, không sử dụng động cơ đốt trong, mức độ an toàn cao. Tuyệt đối không xảy ra hiện tượng cháy nổ nên sử dụng được ở những vị trí cấm lửa, dẫn lưu chất dễ cháy như xăng, dầu, khí đốt. Về giá bán của sản phẩm này rẻ hơn van bướm điều khiển điện nhưng đắt hơn van bướm điều khiển bằng tay.

Van bướm điều khiển bằng khí nén THP
Van bướm điều khiển bằng khí nén THP

Theo chất liệu chế tạo van

Van bướm gang

Van bướm gang là tên gọi chung của các loại van bướm được đúc hoàn toàn từ vật liệu gang. Gang có tên tiếng anh là “cast iron” là một kim loại liên kết giữa sắt và cacbon có độ nóng chảy từ 1000 độ C trở lên, trong nền nhiệt độ thông thường gang là một vật liệu cứng cáp, chống thấm, kháng nước, chống được những va đập mạnh. Trong công nghiệp van bướm gang thường được khách hàng đánh giá cao không chỉ bởi độ bền mà còn thân thiện với các nguồn nước sạch, bảo vệ môi trường.

Van bướm thân gang
Van bướm thân gang

Van bướm inox

Van bướm inox là tên gọi chung của các loại van bướm được đúc hoàn toàn từ inox. Inox là một hợp kim có hàm lượng crom ít nhất 0,5%. Inox được đúc trong van điển hình có 2 dạng chính là: Inox 304 và Inox 316. Thiết bị có nhiều ưu điểm như: độ bền cao hơn so với gang, không dễ bị nóng chảy ở nhiệt độ 1000 độ C, ngoài ra inox 316 còn có thể sử dụng được cho cả hóa chất, nhưng vẫn đảm bảo an toàn cho cả nguồn nước sạch. Giá của van bướm inox cũng cao hơn nếu so với các chất liệu khác.

Van bướm thân inox
Van bướm thân inox

Van bướm thép

Van bướm thép là cách gọi chung của của các loại van bướm chất liệu thép, so với inox thì thép có phần không bền bằng, nhưng lại tốt hơn gang, thành phần của thép chủ yếu là FE + C từ 0,2% đến 2,14% tùy vào trọng lượng và kèm theo một số thành phần hóa học khác. Trong van nước công nghiệp, van bướm thép luôn được dùng ở những dòng chảy có nhiệt độ cao, những dòng chảy có áp suất lớn, và một số các hóa chất. Về giá thành van bướm thép rẻ hơn so với và bươm inox nhưng lại đắt hơn so với van bướm gang.

Van bướm thép
Van bướm thép

Van bướm nhựa

Tương tự như các vật liệu khác, van bướm nhựa là tên gọi chung của các loại van bướm được làm từ nhựa. Ưu điểm của dòng van này là có trọng lượng nhẹ, làm từ nhựa tiêu chuẩn PVC, UPVC chuyên sử dụng cho các dòng chảy hóa chất, các dòng chảy có tính ăn mòn cao như axit, lưu huỳnh, nước biển, kiềm. Giá của van bướm nhựa thậm chí đắt hơn cả các dòng van bướm gang hay inox.

Van bướm nhựa
Van bướm nhựa

Theo thương hiệu sản xuất

Van bướm Wonil

Van bướm Wonil là tên gọi chung của các thiết bị van bướm thương hiệu Wonil, được thành lập từ những năm 1980, có trụ sở tại Hàn Quốc, van bướm Wonil là một trong những hãng van nổi tiếng nhất châu á hiện nay. Những thiết bị của hãng làm ra không chỉ có vẻ đẹp bền ngoài mà còn được trang bị những tiêu chuẩn tiên tiến nhất, sản phẩm có ưu điểm độ bền cao, nhiều chất liệu, nhiều kích cỡ khác nhau, nhà máy với công suất lớn, đội ngũ nhân viên tay nghê kỹ thuật cao, giá thành sản phẩm không quá đắt. Với những yếu tố như vậy giúp van bướm Wonil đã và đang được ựa chuộng tại thị trường Việt Nam.

Thương hiệu van công nghiệp Wonil
Thương hiệu van công nghiệp Wonil

Van bướm YDK

Van bướm YDK cũng là một dòng van bướm có xuất thân từ Hàn Quốc, nếu so với Wonil thì dòng van này có giá thành thấp hơn, phù hợp với những doanh nghiệp có điều kiện tài chính hạn hẹp, nhưng chất lượng vẫn được đảm bảo trong tầm giá. Van YDK hiện đang được Tuấn Hưng Phát nhập khẩu và phân phối tại thị trường Việt Nam, tuy nhiên do quá nhiều hàng giả, hàng nhái của YDK nên các nhà phân phối bị ảnh hưởng. Vì vậy chúng tôi đã ngừng cung cấp sản phẩm này và chuyển sang dòng van bướm Wonil Hàn Quốc.

Ưu, nhược điểm của van bướm

Ưu điểm

  • Van bướm có độ bền cao, được đúc nguyên khối từ các vật liệu cứng cáp, chịu được hầu hết các dòng chảy hiện nay
  • Có nhiều kích thước từ bé đến lớn, tiêu chuẩn kết nối cũng phù hợp với các đường ống tại Việt Nam
  • Cấu tạo đơn giản, dễ lắp đặt, dễ thay thế, sửa chữa các bộ phận
  • Thao tác đóng mở nhanh, có nhiều kiểu điều khiện khác nhau, thủ công đến từ xa
  • Chế độ bảo hành lâu dài 12 tháng giúp quý khách hoàn toàn yên tâm trong quá trình sử dụng

Nhược điểm của van bướm

  • Van bướm thường không được chọn để làm van điều tiết lưu chất do ảnh hưởng của đĩa van thường xuyên ma sát với dòng chảy
  • Gioăng làm kín có thể rò rỉ sau thời gian sử dụng dài, cần bảo dưỡng theo định kỳ
  • Là một dòng van rẽ, cho nên khi lưu chất đi qua sẽ bị thay đổi hướng và giảm tốc độ của dòng chảy.

Cách lắp đặt van bướm

Về cách lắp đặt van bướm, trước khi tiến hành chúng ta cần xác định vị trí lắp đặt thích hợp nhất cho van. Vị trí tốt nhất là có không gian lắp đặt khô thoáng, ít bụi, hạn chế những vật có thể gây hư hại van. Hạn chế lắp đặt tại vị trí phức tạp như dưới hầm sâu hoặc trên cao với dạng điều khiển thủ công bằng tay.

Để lắp đặt van bướm, bước đầu tiên ta mở van bướm ¼ nhằm tránh bị biến dạng đĩa van khi lắp đặt. Đối với mặt bích đặt thân của van bươm vừa khít với đường ống sao cho những lỗ bắt bu lông đồng đều và bằng nhau, sau đó tiến hành siết bu lông cho từng cho chặt.

Đối với dạng Wafer hay còn gọi là dạng kẹp, khi lắp đặt chúng ta để van bướm vào giữa 2 mặt bích sau đó siết bu lông thật chặt, 2 lỗ tai thỏ chỉ có mục đích để luôn bu lông qua. Đây là dòng van được sử dụng nhiều và thông dụng nhất trong van bướm.

Ứng dụng van bướm

Với nhiều ưu điểm như vậy không khó để van bướm được ưa chuộng và sử dụng rất rộng rãi trong các ngành công nghiệp chất lỏng hiện nay

Van bướm thường được ứng dụng nhiều nhất trong các nhà máy xử lý nước thải, cung cấp nước sạch cho các hộ dân cư, chung tâm thương mại, nhà cao tầng.

Nhà máy sản xuất, cung cấp đồ uống như bia, rượu, nước ngọt, các chất chứa cồn

Trong công nghiệp khai thái dầu khí: vận chuyển dầu, dầu hỏa, khí đốt, xăng

Trong công nghiệp chế biến: Sản xuất giấy, các lưu chất chứa những tạp chất

Ngoài ra còn được ứng dụng rất nhiều trong các ngành công nghiệp khác nữa.

Ứng dụng của van bướm
Ứng dụng của van bướm
