Van bướm điều khiển điện Haitima

(1 đánh giá của khách hàng)

THÔNG SỐ KỸ THUẬT

  • Giá: Liên Hệ
  • Tình trạng: Còn hàng
  • Bảo hành: 24 tháng

Hỗ trợ trực tuyến

Van bướm điều khiển điện Haitima Đài Loan là một dòng van bướm có nguồn gốc xuất xứ từ Đài Loan. Đây là một dòng van bướm có nhiều ưu điểm, chất lượng và giá thành vô cùng rẻ nên phù hợp với nhiều chi phí vận hành của nhiều khách hàng. Van bướm điều khiển điện Haitima Taiwan là mẫu sản phẩm như thế nào? Có đặc điểm gì nổi trội để được ưu tiên chọn mua? Hãy tham khảo chi tiết dưới đây để hiểu sâu hơn những lợi ích mà dòng van này mang lại.

Mô tả van bướm điều khiển điện Haitima Đài Loan

Van bướm điện nói chung chính là van bướm được điều khiển bằng mô tơ điện (thông thường sử dụng điện áp: 220V một số trường hợp dùng điện áp 24V, 380V). Van bướm điều khiển điện Haitima Đài Loan chính là dòng sản phẩm được thiết kế phần thân là van bướm chất liệu inox, gang, thép, nhựa… còn phần điều khiển là bộ điều khiển bằng điện được sản xuất bởi thương hiệu van nổi tiếng thế giới Haitima – Đài Loan. Như chúng ta đã biết, Haitima là hãng van có dây chuyền công nghệ sản xuất tiên tiến, hiện đại bậc nhất. Tất cả sản phẩm của Haitima trước khi đưa ra thị trường đều phải trải qua các khâu kiểm định chất lượng nghiêm ngặt, chặt chẽ, đảm bảo chất lượng.Van bướm điều khiển điện Haitima Đài Loan - THP độc quyền

Về nguyên lý hoạt động khi cấp điện cho mô tơ, mô tơ sẽ làm quay trục chính giữa của nó một góc 90 độ. Với bộ phận trục van bướm điều khiển điện Haitima thì nó được kết nối với động cơ. Chính vì vậy mà khi ta cấp nguồn điện thì mô tơ sẽ truyền chuyển động xuống trục và giúp đĩa van ở thân van có thể đóng hoặc là mở xoay theo một hướng 90 độ.

Điểm cộng nổi bật của van bướm điều khiển điện Haitima Đài Loan đó là thời gian đóng mở tương đối nhanh, tiện lợi, không cần dùng sức người, tiết kiệm chi phí và lắp đặt được ở nhiều vị trí, đường ống có kích cỡ khác nhau. Ngoài ra, bên cạnh phần điều khiển điện còn được thiết kế thêm bộ phận để điều khiển thủ cộng bằng tay quay trong trường hợp xảy ra sự cố khá tiện lợi.

Chúng ta có thể bắt gặp 1 bộ van bướm điện Đài Loan Haitima:

  • Hoặc có thể thường dùng mô tơ Haitima – van bướm Wonil Hàn quốc
  • Van bướm mô tơ điện Đài Loan Haitima – van bướm inox chịu nhiệt Đài Loan
  • Van bướm điện mô tơ Haitima – van bướm Tomoe Nhật Bản

Thông số kỹ thuật van bướm điều khiển điện Haitima Taiwan

  • Dòng sản phẩm: Van điều khiển bằng điện
  • Xuất xứ: Haitima – Đài Loan
  • Chất liệu sản xuất: Nhựa, gang, inox 304, 316
  • Cách thức lắp đặt: Mặt bích JIS10k, Mặt bích ANSI, Mặt bích BS, Mặt bích DIN
  • Chất liệu gioăng làm kín: EPDM, NBR, PTFE
  • Môi trường sử dụng: Nước sạch, nước thải, khí nén, hơi nóng, hóa chất, v.v…
  • Nhiệt độ : 0~ 200 độ C ( Chỉ có gioăng PTFE là đạt được 200 độ C)
  • Áp lực khi làm việc PN16, 20 Bar, 25Bar.
  • Kích cỡ của van bướm: Từ DN50 ( Nhỏ nhất ) lên đến DN1000, DN1200, v.v..

Hình ảnh thực tế van bướm điều khiển điện Đài Loan Haitima

Ảnh thực van bướm inox chịu nhiệt điều khiển điện tuyến tính Haitima Đài Loan
Ảnh thực van bướm inox chịu nhiệt điều khiển điện tuyến tính Haitima Đài Loan

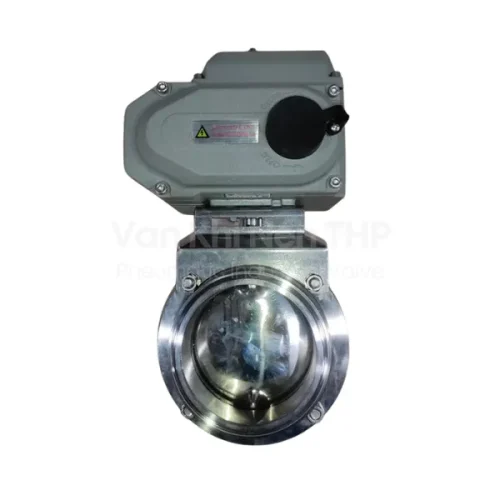

Ảnh thực tế van bướm inox vi sinh điều khiển điện Đài Loan Haitima HTE08
Ảnh thực tế van bướm inox vi sinh điều khiển điện Đài Loan Haitima HTE08
Ảnh thực tế van bướm điều khiển điện Haitima Đài Loan tại Tuấn Hưng Phát
Ảnh thực tế van bướm điều khiển điện Haitima Đài Loan
Ảnh thực tế van bướm inox điều khiển điện Haitima Đài Loan DN100
Ảnh thực tế van bướm inox điều khiển điện Haitima Đài Loan DN100

Cấu tạo van bướm điều khiển điện Haitima

Van bướm điều khiển điện Haitima được cấu tạo tương tự các dòng van bướm khác gồm phân thân van bướm, phần điều khiển là bộ truyền động điện. Điểm khác biệt bộ điều khiển điện của thương hiệu Haitima Đài Loan. Cụ thể như sau:

Kết cấu van bướm điều khiển điện Haitima Taiwan
Kết cấu van bướm điều khiển điện Haitima Taiwan

Thân van bướm

Được thiết kế gồm thân van, trục van, đĩa van chất liệu cấu tạo bằng chất liệu inox, gang, thép không gỉ, có độ bền cao, chịu nhiệt tốt. Thân van bướm có thiết kế kiểu kết nối với đường ống hệ thống kiểu Wafer, Lug hoặc 2 mặt bích. Đĩa van là bộ phận thực hiện nhiệm vụ trực tiếp đóng, mở lưu chất. Gioăng làm kín bằng cao su EPDM hoặc PTFE có độ khít tốt giúp van không bị rò rỉ lưu chất.

Bộ điều khiển điện Haitima

Là bộ phận trực tiếp điều khiển mọi hoạt động đóng, mở vận hành của van theo cơ chế hoàn toàn tự động. Chất liệu thân bộ điện bằng nhôm nguyên khối, bên ngoài được sơn phủ tĩnh điện màu xanh hoặc xám. Cách thức hoạt động của van ON/OFF hoặc tuyến tính. Các bộ phận khác của bộ điều khiển điện gồm: bảng mạch điện tử, tụ điện, công tắc giới hạn hành trình, bánh răng trợ lực, trục chuyền bộ tuyến tính…

Nguyên lý hoạt động van bướm điều khiển điện Haitima Taiwan

Như đã giới thiệu từ đầu, van bướm điều khiển điện Haitima có cơ chế vận hành hoàn toàn tự động phụ thuộc vào bộ điều khiển điện. Cụ thể, ban đầu van đang ở trạng thái đóng, ngăn không cho lưu chất đi qua, nếu cung cấp nguồn điện vào vị trí dây điện cho chu trình mở theo sơ đồ lắp đặt mạch điện. Lúc này nguồn điện năng sẽ được chuyển hóa thành cơ năng làm xoay trục van. Khi mà trục van xoay sẽ tạo ra một lực và giúp cho đĩa van được dịch chuyển sang trạng thái mở và nó cho phép dòng lưu chất được đi qua một cách hoàn toàn mà không bị cản trở.

Nếu muốn đóng van, thao tác tương tự, chỉ cần cấp nguồn điện theo sơ đồ của chu trình đóng, khi đó trục van sẽ kéo đĩa van dịch chuyển về trạng thái đóng ban đầu. Khi van đạt trạng thái đóng hay mở công tắc hành trình đều sẽ tự động ngắt nguồn điện để tránh bị om điện, chập điện hoặc xảy ra những rủi ro không đáng có.

Đặc điểm nổi trội van bướm điều khiển điện Haitima Đài Loan

  • Được thiết kế đơn giản, vận chuyển, lắp đặt dễ dàng, tiện lợi.
  • Đa dạng kích cỡ từ nhỏ đến lớn để quý khách hàng lựa chọn đảm bảo phù hợp cho hệ thống cần sử dụng.
  • Giá thành hợp lý, cạnh tranh và rẻ hơn so với giá trị thực tế, hiệu quả và năng suất mà loại van này mang đến.
  • Là sản phẩm có tính tự động hóa cao, van bướm điều khiển điện nói chung được thao tác vận hành hoàn toàn tự động, nhanh chóng, không mất nhiều thời gian và không cần dùng sức người nên giúp tiết kiệm chi phí một cách đáng kể.
  • Được thiết kế thêm bộ phận để vận hành bằng tay trong trường hợp xảy ra sự cố hoặc mất điện tránh ảnh hưởng đến hoạt động của hệ thống.
  • Độ cản dòng chảy khi van ở trạng thái mở hoàn toàn thấp.
  • Phù hợp lắp đặt tại nhiều vị trí khác nhau, đặc biệt là những vị trí, những hệ thống có kích thước mà những vị trí mà con người khó vận hành được bằng tay. Hoặc là những vị trí có độ sâu, độ cao và hạn chế về việc quan sát.
  • Phù hợp với hệ thống đường ống có quy mô lớn vì thao tác vận hành tự động, không cần dùng sức người.
  • Được ứng dụng trong nhiều hệ thống môi trường khác nhau, nhất là môi trường độc hại có tính ăn mòn như hóa chất, nước thải…
  • Nên hạn chế sử dụng van cho nhiệm vụ điều tiết dòng chảy để tránh làm giảm tuổi thọ của van và đĩa van bị ăn mòn.

Phân loại van bướm điều khiển điện Haitima

Theo chức năng, cách thức hoạt động

Van bướm điều khiển điện Haitima dạng ON/OFF

Dòng van này được sử dụng trong hệ thống có nhu cầu đóng mở hoàn toàn dòng lưu chất. Hiện nay, đây là dạng điều khiển hoạt động chủ đạo đối với dòng van bướm điện Đài Loan Haitima. Với ưu điểm thời gian đóng mở nhanh, tuổi thọ bền lâu và khi đóng hoặc là mở van thì người dùng có thể sử dụng công tắc giới hạn để có thể ngắt được nguồn điện được cấp vào bộ điều khiển điện.

Van bướm điện điều khiển điện Haitima dạng tuyến tính

Loại van bướm điện này được ứng dụng khá ít trong các hệ thống bởi đặc thù của van bướm không thích hợp cho việc điều tiết dòng chảy để bảo đảm tuổi thọ. Tuy nhiên, với những hệ thống bắt buộc vẫn nên sử dụng. Nguyên lý hoạt động cơ bản là nhận tín hiệu 4 – 20 mA hoặc 0 – 10V để điều khiển các góc mở của van.

Theo vật liệu chế tạo van

Van bướm inox điều khiển điện Haitima Đài Loan

Van bướm điều khiển điện Đài Loan Haitima được làm từ chất liệu chế tạo inox 304 hoặc inox 316 với đặc tính có độ bền cao, chống ăn mòn, chống han gỉ, chịu được nhiệt độ cao, áp lực lớ. Do đó được ứng dụng rộng rãi trong nhiều môi trường, hệ thống khác nhau với hiệu quả, năng suất tốt. Tuy nhiên, về mặt giá thành so với các dòng van chất liệu khác sẽ cao hơn khá nhiều.

Van bướm inox chịu nhiệt điều khiển điện Đài Loan Haitima

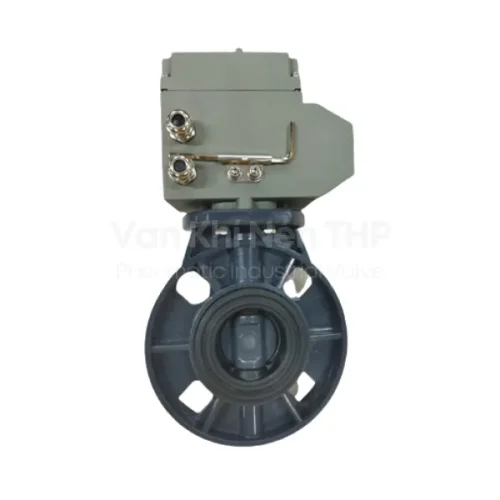

Van bướm nhựa điều khiển điện Haitima Đài loan

Van bướm nhựa điều khiển điện Haitima chính hãng xuất xứ Đài Loan

Chất liệu chế tạo nhựa PVC, UPVC hoặc CPVC cao cấp, có đặc tính chống ăn mòn vô cùng hoàn hảo. Chính vì thế, dòng van này được sản xuất chuyên dụng cho môi trường có tính ăn mòn như hóa chất, axit, bazo… Tuy nhiên, cần lưu ý van bướm điều khiển điện Haitima Đài Loan thân van nhựa này sẽ bị giới hạn nhiệt độ và áp lực, cụ thể nhiệt độ max 80 độ C, áp lực max PN10.

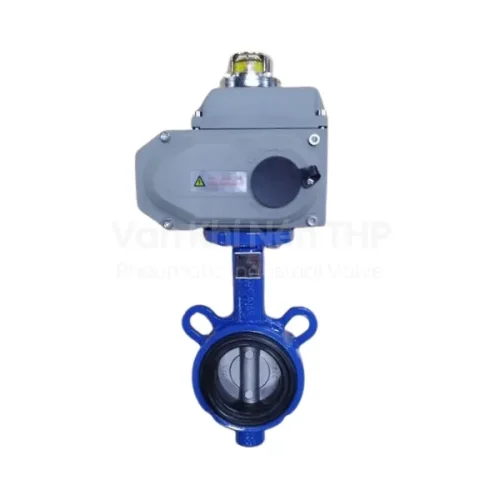

Van bướm thân gang đĩa inox điều khiển điện Haitima

Van bướm thân gang cánh inox điều khiển điện Haitima Đài Loan ON/OFF 220V

Chất liệu chế tạo thân gang, bên ngoài được sơn phủ Epoxy màu xanh chống bám bụi, tăng khả năng chịu đựng điều kiện làm việc ngoài trời. Đĩa van được thiết kế bằng inox 304 chống ăn mòn tốt. Môi trường sử dụng: cấp thoát nước sạch, nước thải, khí nén, hơi nóng… Với việc kết hợp giữa hai chất liệu là gang và inox nên tạo ra được một sản phẩm có chất lượng tốt và giá thành lại rẻ hơn so với van bướm được làm từ inox.

Theo kiểu kết nối

Van bướm 2 mặt bích điều khiển điện Haitima

Kiểu kết nối này phù hợp với loại van có kích cỡ lớn từ DN300 trở lên với ưu điểm đảm bảo mức độ chắc chắn, an toàn. Với việc kết nối hai mặt bích này, thì người dùng có thể lựa chọn những tiêu chuẩn mặt bích như: JIS, BS, ANSI hoặc là DIN để đảm bảo tiêu chuẩn mặt bích phù hợp với tiêu chuẩn mặt bích của hệ thống. Nhược điểm hơi cồng kềnh khi vận chuyển và lắp đặt.

Van bướm mặt bích điều khiển điện Haitima Đài Loan HTE08 220VAC
Van bướm mặt bích điều khiển điện Haitima Đài Loan HTE08 220VAC

Van bướm dạng Wafer điều khiển điện Haitima

Được thiết kế phù hợp với đường ống kích cỡ từ DN50 – DN300 với thiết kế nhỏ, gọn, nhẹ hơn dạng mặt bích và giá thành cũng rẻ hơn. Khi lắp đặt khá đơn giản, không đòi hỏi yêu cầu kỹ thuật cao. Theo thống kê thì có đến hơn 60% các hệ thống công nghiệp hiện nay trên toàn thế giới sử dụng dòng van có kiểu dáng kết nối này.

Van bướm wafer điều khiển điện tuyến tính Haitima Đài Loan DN250
Van bướm wafer điều khiển điện tuyến tính Haitima Đài Loan DN250

Hướng dẫn và lưu ý khi lắp đặt van bướm điều khiển điện Haitima Taiwan

Hướng dẫn lắp đặt van bướm điều khiển điện Haitima Đài Loan

Chuyên viên của THP lắp đặt và vận hành test van bướm điều khiển điện cho Khách Hàng
Chuyên viên của THP lắp đặt và vận hành test van bướm điều khiển điện cho Khách Hàng

Với van bướm điều khiển điện Đài Loan Haitima khi lắp đặt để đảm bảo van hoạt động ổn đinh, an toàn tránh những rủi ro, chập cháy quý khách cần lắp đặt theo hướng dẫn như sau:

  • Đầu tiên, quan sát bảng đấu nối mạch điện của bộ điều khiển điện.
  • Phân loại dây nối: dây số 2 là dây trung tính, dây số 3 yêu cầu van mở OPEN, dây số 4 yêu cầu van đóng CLOSE.
  • Nếu muốn van mở, tiến hành cung cấp điện vào dây số 2 và dây số 3.
  • Nếu muốn van mở đóng, tiến hành cung cấp điện vào dây số 2 và dây số 4.

Lưu ý lắp đặt van bướm điều khiển điện Haitima Đài Loan

  • Vệ sinh sạch sẽ các bề mặt tiếp xúc của van và hệ thống đường ống, tránh bụi bẩn dính sẽ ảnh hưởng đến quá trình lắp đặt.
  • Tùy thuộc môi trường sử dụng sẽ lựa chọn loại van phù hợp, đáp ứng một cách tốt nhất, cho hiệu quả hoạt động cao. Ví dụ: môi trường hóa chất nên chọn van bướm nhựa, môi trường hơi nóng, khí nén có áp lực lớn nên chọn van bướm inox…
  • Để lắp van bướm điều khiển điện Haitima Đài Loan được chính xác thì khi lắp van vào hệ thống ở những góc mở 25 đến 50%. Nếu để van ở vị trí đóng hoàn toàn thì khi siết chặt chúng ta sẽ làm biến dạng gioăng làm kín.
  • Tiếp đến để tạo ra được độ chắc chắn thì cần phải gá định vị những lỗ của mặt bích với van. Khi gá định xong thì chúng ta tiến hành đến việc hàn những điểm dính lại. Sau khi hoàn thành xong thì cần phải tháo van ra để bên ngoài rồi ta mới tiến hành hàn những mối cố định lại và tạo ra độ chắc chắn. Vì nếu ta vẫn để van và hàn thì van bướm điều khiển điện Đài Loan Haitima sẽ bị ảnh hưởng bởi nhiệt độ được sản sinh ra từ những mối hàn và làm hỏng van.
  • Ngoài ra, khi lắp đặt thì ta cần xem xét đến thông số kỹ thuật vận hành của hệ thống để có thể lựa chọn được thông số kỹ thuật vận hành của van cho phù hợp. Và khi lựa chọn thì nên lựa chọn thông số kỹ thuật của van bướm lớn hơn so với thông số kỹ thuật của đường ống hệ thống.
  • Để có thể tạo được độ chắc chắn thì ta nên lựa chọn van và đường ống cần cùng với một tiêu chuẩn mặt bích. Điều này làm cho tránh được những hiện tượng rò rỉ dòng chảy ra ngoài.

Báo giá van bướm điều khiển điện Haitima Đài Loan chính hãng

Vankhinen-THP tự hào là đơn vị nhập khẩu trực tiếp và phân phối độc quyền, chính hãng dòng sản phẩm van bướm điều khiển điện Haitima Đài Loan tại thị trường Việt Nam. Với hơn 10 năm kinh nghiệm trong lĩnh vực van công nghiệp , vật tư ngành nước hãng Haitma Đài Loan, chúng tôi cam kết sẽ mang đến cho quý khách hàng sản phẩm chất lượng tốt, dịch vụ chuyên nghiệp với:

  • Số lượng có sẵn: Trong kho luôn có sẵn hàng 100 bộ trở lên đối với mỗi size
  • Bảo hành: Chúng tôi bảo hành sản phẩm 24 tháng 1 đổi 1
  • Giao hàng: Giao hàng miễn phí trong nội thành Hà Nội, hỗ trợ giao hàng đối với khách tỉnh ( gửi xe khách hoặc chuyển phát nhanh)
  • Luôn luôn sẵn sàng tư vấn hỗ trợ kỹ thuật 24h/24h
  • Quý khách hàng có thể xem hàng mẫu bất cứ khi nào cần

Để nhận báo giá van bướm điều khiển điện Haitima Đài Loan chi tiết, chính xác quý khách vui lòng liên hệ đến hotline để được bộ phận chăm sóc khách hàng tư vấn, hỗ trợ.
