Mô tả

Cung cấp van bướm tay quay vô lăng chính hãng – hộp số trợ lực giúp đóng mở van dễ dàng hơn – sẵn hàng tại kho Hà Nội số lượng lớn từ DN40 đến DN300, hỗ trợ đến DN1200 – đầy đủ CO, CQ – bảo hành 12 tháng. Vankhinen-THP hỗ trợ Khách Hàng đặt lịch hẹn tham quan kho, xem hàng mẫu trực tiếp. Liên hệ Hotline để nhận hỗ trợ chi tiết – nhanh chóng.

Giới thiệu về van bướm tay quay

Van bướm tay quay hay van bướm vô lăng là loại van bướm được vận hành đóng mở bằng tay có tích hợp hộp số – hộp bánh răng trợ lực nhằm hỗ trợ vận hành được dễ dàng hơn. Thiết kế hộp số và tay quay (vô lăng) giúp cho người vận hành tốn ít sức lực hơn để đóng mở van ngay cả khi kích cỡ van lớn, áp lực trong đường ống cao. Tuy nhiên, đi đôi với sự nhẹ nhàng êm ái khi vận hành đóng mở thì van bướm tay quay đóng mở khá chậm.

Khác với van tay gạt, van bướm tay quay có sự hỗ trợ của hộp số nên đóng mở rất thuận tiện kể cả với những kích cỡ lớn. Vì vậy, mẫu van này không có hạn chế về kích cỡ như van bướm tay gạt. Các nhà sản xuất thường cung cấp đến kích cỡ DN1200. Tuy nhiên, căn cứ theo nhu cầu thị trường, Vankhinen-THP hiện đang nhập khẩu lưu kho sẵn hàng các kích cỡ phổ biến từ DN40 – DN300, và hỗ trợ đặt hàng đến kích cỡ DN1200.

Van bướm tay quay vô lăng thân gang cánh inox

Về chất liệu, mẫu van tay quay có các tùy chọn như: thân gang cánh inox, toàn thân inox, thân nhựa ty inox gioăng PTFE, thép. Và kho hàng của chúng tôi đang lưu trữ sẵn hàng các mẫu van bướm tay quay toàn thân inox, thân gang cánh inox, và nhựa. Với mẫu van thép, đơn vị sẽ hỗ trợ đặt hàng.

Về kiểu kết nối, đơn vị lưu kho sẵn hàng hai tùy chọn là kết nối wafer đa tiêu chuẩn và hai mặt bích JIS 10K. Các tùy chọn như tai bích, mặt bích BS/DIN/ANSI… đơn vị sẽ hỗ trợ đặt hàng nếu Khách hàng có nhu cầu.

Một số tên gọi phổ biến của sản phẩm được người dùng sử dụng:

  • Van bướm tay quay
  • Van bướm vô lăng
  • Van bướm hộp số
  • Van chặn vô lăng

Hình ảnh của van bướm tay quay

Van bướm tay quay toàn thân inox Wonil Hàn Quốc kết nối wafer
Van bướm tay quay toàn thân inox Wonil Hàn Quốc kết nối wafer

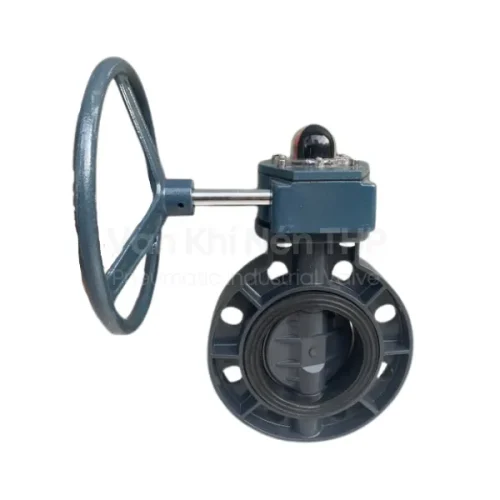

van bướm tay quay vô lăng
van bướm tay quay vô lăng

Thông số kỹ thuật của van bướm vô lăng

  • Kích cỡ: DN40 – DN600
  • Vật liệu: Thân gang cánh inox, toàn thân inox, nhựa PVC
  • Gioăng làm kín: cao su EPDM, Teflon
  • Áp lực làm việc: PN10/PN16
  • Nhiệt độ làm việc cho phép: 0-80ºC / 0 – 180ºC
  • Kiểu kết nối: wafer đa tiêu chuẩn, mặt bích JIS 10K
  • Thương hiệu: AUT Malaysia, Wonil – Hàn Quốc

* Tình trạng hàng trong kho: Có số lượng lớn đảm bảo đáp ứng mọi yêu cầu của khách hàng

* Lưu ý với khách hàng: Hiện chúng tôi là đơn vị nhập khẩu trực tiếp dòng van bướm tay quay wonil hàn quốc

>>> Còn rất nhiều những mẫu van bướm chính hãng đang được nhập khẩu lưu kho sẵn hàng, phân phối độc quyền tại Vankhinen-THP. Nhấn để xem ngay nhé

Cấu tạo của van bướm vô lăng:

cấu tạo van bướm vô lăng
cấu tạo van bướm vô lăng

Từ hình vẽ chúng ta có thể thấy cấu tạo của van bướm vô lăng gồm 5 thành phần chính như sau:

Thân van: Được đúc bằng gang cầu hoặc thép hoặc inox được sơn phủ lớp epoxy

Vòng đệm: Được làm bằng cao su EPDM, VITON, NBR, PTFE

Lá van – cánh van: Là 1 đĩa tròn có trục kết nối bên trong lá, lá van được làm bằng inox 304 CF8

Ty van: Là 1 trục xuyên suốt từ lá van lên đến cổ trên van và kết nối với hộp số van. Ty van đại đa số đều được làm bằng inox, một số trường hợp làm bằng thép.

Hộp số: Là phần cơ cấu truyền lực được gắn vào 1 chiếc vô lăng, giúp lực đóng mở van trở nên nhẹ nhàng.

Các mẫu van bướm tay quay sẵn hàng

Van bướm tay quay vô lăng thân gang cánh inox kết nối wafer Wonil Hàn Quốc

Là sản phẩm của thương hiệu Wonil có xuất xứ Hàn Quốc được đơn vị nhập khẩu và phân phối độc quyền. Kiểu kết nối wafer đa tiêu chuẩn giúp van có thể ứng dụng linh hoạt với các tiêu chuẩn kết nối như DIN, JIS, BS,… Mẫu van này có ưu điểm là bộ phận gioăng làm kín EPDM được thiết kế cao, hỗ trợ làm kín gần như tuyệt đối để khi lắp đặt chúng ta không cần thêm gioăng làm kín giữa thân van và mặt bích hàn trên đường ống. Mời Quý Vị tham khảo hình ảnh sản phẩm dưới đây.

Hình ảnh thực tế van bướm tay quay thân gang cánh inox gioăng EPDM DN250
Hình ảnh thực tế van bướm tay quay thân gang cánh inox gioăng EPDM DN250

Toán thân van được sơn Epoxy xanh bóng chống ăn mòn, chống va đập rất đẹp. Tích hợp cùng hộp số trợ lực là bộ hiển thị màu giúp người vận hành nhận rõ trạng thái đóng mở van một cách dễ dàng.

Van bướm tay quay hai mặt bích thân gang cánh inox Wonil Hàn Quốc

Đây cũng là một mẫu sản phẩm van bướm Hàn Quốc Wonil được Vankhinen-THP nhập khẩu lưu kho sẵn hàng. Khác với mẫu Wafer, mẫu sản phẩm này có tiêu chuẩn kết nối JIS 10k PN16 – chịu áp lực làm việc 16Kgf/cm². Vì vậy, Quý Vị nên lưu ý để đồng bộ tiêu chuẩn kết nối của van với hệ thống của mình.

Ảnh thực tế van bướm tay quay hai mặt bích JIS 10K Wonil
Ảnh thực tế van bướm tay quay hai mặt bích JIS 10K Wonil

Về kết cấu, sản phẩm cũng có thân gang, cánh inox và gioăng cao su EPDM. Trên gioăng làm kín có thiết kế các khe rãnh nhằm tạo ma sát, ăn khớp với mặt bích được hàn trên đường ống, giúp mối kết nối có độ kín cao hơn. Với mẫu sản phẩm van bướm tay quay mặt bích này, chúng tôi khuyến cáo nên bổ sung thêm gioăng làm kín giữa van và mặt bích hàn sẵn trên đường ống để đảm bảo mối kết nối kín – khít hơn.

Van bướm tay quay inox Wonil Hàn Quốc kiểu kết nối wafer

Kho van công nghiệp Hà Nội của chúng tôi đang lưu kho sẵn hàng mẫu sản phẩm của van bướm tay quay inox của Wonil Hàn Quốc – đối tác chiến lược của chúng tôi. Ở mẫu van này cũng sở hữu thiết kế kết nối dạng Wafer đa tiêu chuẩn, hỗ trợ đầy đủ các tiêu chuẩn kết nối JIS, DIN, BS.

van bướm inox tay quay vô lăng
van bướm inox tay quay vô lăng



Kết cấu van cũng không khác mấy so với van bướm thân gang cánh inox tay quay kết nối wafer. Tuy nhiên, vật liệu chế tạo van bướm inox, gioăng làm kín teflon PTFE hướng mục tiêu phục vụ là các môi trường có tính ăn mòn, oxy hóa cao như nước thải, nước nóng,…

Quy trình mua van bướm tay quay tại Vankhinen-THP

Vankhinen-THP nhập khẩu và phân phối trực tiếp các sản phẩm van vật tư đường ống hàng đầu Việt Nam. Trụ sở chính và kho van công nghiệp hơi nóng – nước đặt tại Hà Nội. Quý Vị có nhu cầu mua hàng vui lòng liên hệ Hotline và làm theo hướng dẫn. Quy trình giao dịch gồm các giai đoạn:

  • Tiếp nhận yêu cầu: Yêu cầu mua van bướm tay quay với các thông số về kích cỡ, vật liệu, kiểu kết nối, áp suất làm việc tối đa, nhiệt độ làm việc tối đa,…
  • Chuyên viên tư vấn lựa chọn sản phẩm và báo giá van bướm tay quay chi tiết, bao gồm thông số kỹ thuật và hình ảnh thực tế. Chúng tôi khuyến khích Khách hàng có thể bớt thời gian tham quan kho và xem hàng mẫu trực tiếp nếu có điều kiện.
  • Làm hợp đồng hoặc thỏa thuận về thời gian giao hàng, địa điểm giao hàng, điều khoản thanh toán.
  • Giao hàng sau 2 – 3 ngày xác nhận đặt hàng, Khách hàng kiểm hàng phản hồi ngay khi phát hiện hàng lỗi, sai mặt hàng với biên bản báo giá.
  • Hỗ trợ sau bán hàng: tư vấn lắp đặt, hỗ trợ giải pháp, bảo hành

>>Quý Vị có thể tham khảo thêm các mẫu van bướm điều khiển tự động: Van bướm điều khiển điệnvan bướm điều khiển khí nén
