Van Bướm Gang

(2 đánh giá của khách hàng)

THÔNG SỐ KỸ THUẬT

  • Giá: Liên Hệ
  • Tình trạng: Còn hàng
  • Bảo hành: 12 tháng

Hỗ trợ trực tuyến

Van bướm gang được cung cấp chính hãng tại Tuấn Hưng Phát – thương hiệu Wonil, Haitima – kho hàng lưu sẵn số lượng lớn, full kích cỡ, kiểu dáng – đầy đủ giấy tờ CO, CQ – bảo hành 12 tháng, lỗi 1 đổi 1 – giá bao tốt.

Giới thiệu về van bướm gang

Van bướm gang là dòng van bướm dùng để đóng mở, điều tiết dòng chảy được thiết kế hoàn toàn bằng chất liệu gang các loại: gang đúc, gang cầu, gang xám… Đặc điểm nhận diện bên ngoài được sơn phủ một lớp Epoxy màu xanh giúp tăng khả năng chống bám bụi, tăng độ bền khi hoạt động ngoài trời, trong điều kiện khắc nghiệt.

van bướm gang

Hiện nay, van bướm chất liệu gang được sử dụng phổ biến trong môi trường nước sạch, thực phẩm, dược phẩm, đồ uống… Vì bản chất của gang là vật liệu an toàn, đáp ứng tiêu chuẩn an toàn vệ sinh. Ngoài ra, loại van này cũng được ứng dụng nhiều trong các môi trường khác như nước thải, hơi nóng, khí nén, xăng…

Thông số kỹ thuật van bướm gang

  • Kích cỡ: từ DN15 trở lên
  • Chất liệu van: gang cầu, gang đúc, gang xám…
  • Gioăng làm kín: EPDM, PTFE
  • Áp suất hoạt động:16 kgf/cm2
  • Mức nhiệt độ hoạt động: max 80 độ C
  • Kiểu kết nối: lắp bích, wafer, lug, hàn kín…
  • Ứng dụng trong môi trường: hệ thống nước sạch, hệ thống xử lý nước thải, hơi nóng, khí nén…
  • Thương hiệu nhập khẩu: Haitima, Kosaplus.
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
  • Bảo hành: 24 tháng
  • Tình trạng: sẵn hàng tại kho THP

Cấu tạo và nguyên lý hoạt động van bướm gang

Cấu tạo

Van bướm gang được chế tạo tương tự các dòng van bướm khác gồm các bộ phận chính như sau:

  • Thân van: được làm bằng chất liệu gang các loại, bên ngoài được sơn một lớp Epoxy, có đặc tính độ bền cao, chống va đập tốt, chịu nhiệt độ cao, áp lực lớn, chống ăn mòn tốt.
  • Đĩa van: có hình dạng nửa hình tròn, chất liệu gang, inox có khả năng chống ăn mòn, là bộ phận trực tiếp tiếp xúc với lưu chất và thực hiện nhiệm vụ đóng, mở dòng chảy.
  • Trục van: được sản xuất bằng hợp kim, gang có độ cứng cao, nhiệm vụ gắn kết và truyền chuyển động từ bộ điều khiển xuống đĩa van.
  • Gioăng làm kín: chất liệu cao su EPDM hoặc PTFE với chức năng làm giảm ma sát, làm kín chống rò rỉ lưu chất ra bên ngoài môi trường.
  • Bộ phận điều khiển: được thiết kế dạng thủ công bằng tay quay, tay gạt hoặc tự động bằng động cơ điện, khí nén. Mỗi loại sẽ có những điểm mạnh riêng và phù hợp với những vị trí, môi trường sử dụng khác nhau.

Nguyên lý hoạt động

Cơ chế vận hành của van bướm gang phụ thuộc vào lực tác động từ bộ phận điều khiển. Cụ thể, khi tiến hành cấp điện, khí nén để điện năng chuyển đổi thành động năng hoặc xoay tay gạt một góc 90 độ, xoay tay quay theo cùng, ngược chiều kim đồng hồ. Lúc này, trục van sẽ nhận tác động từ phần điều khiển và truyền tác động đó xuống đĩa van.

Kết quả đĩa van sẽ dịch chuyển theo phương vuông góc với dòng chảy để đóng van hoặc song song với dòng chảy để mở van. Với dạng van tự động, khi van ở trạng thái đóng chỉ cần cấp điện để mở van, còn khi van ở trạng thái mở chỉ cần ngừng cấp điện van sẽ quay về trạng thái đóng. Ngoài ra, khi kết thúc chu trình đóng hoặc mở sẽ có công tắc giới hạn thông báo trạng thái hoạt động của van về trung tâm điều khiển.

Ưu điểm của van bướm gang

  • Thiết kế đơn giản, trọng lượng nhẹ hơn thép, tiện lợi cho quá trình lắp đặt, vận chuyển và bảo trì, bảo dưỡng.
  • Thời gian đóng, mở nhanh hơn van cổng, van bướm gang điều khiển điện, khí nén đóng mở nhanh, trung bình chỉ 3-5 giây.
  • Chất liệu sản xuất van: gang xám, gang cầu, gang dẻo, bên ngoài được sơn Epoxy có đặc tính đảm bảo an toàn vệ sinh cao hơn các vật liệu khác nên được ứng dụng chủ yếu trong các ngành thực phẩm, dược phẩm…
  • Kiểu kết nối với đường ống đa dạng: kiểu kẹp wafer, mặt bích, tai bích rút gọn hoặc hàn kín tùy thuộc vị trí, kích cỡ của hệ thống.
  • Bộ phận điều khiển dạng tay quay, tay gạt hoặc điều khiển điện, khí nén phù hợp lắp đặt tại nhiều vị trí khác nhau đặc biệt là vị trí phức tạp, môi trường độc hại nên lắp van bướm gang điều khiển tự động.
  • Cơ chế vận hành đơn giản phụ thuộc vào bộ điều khiển, dạng tự động có ưu điểm tiện lợi, nhanh nhạy, tiết kiệm đáng kể chi phí nhân công.
  • Nguồn điện áp dùng cho các loại van bướm gang tự động thông dụng tại nhiều khu vực: 24V, 220V…

Phân loại van bướm gang phổ biến

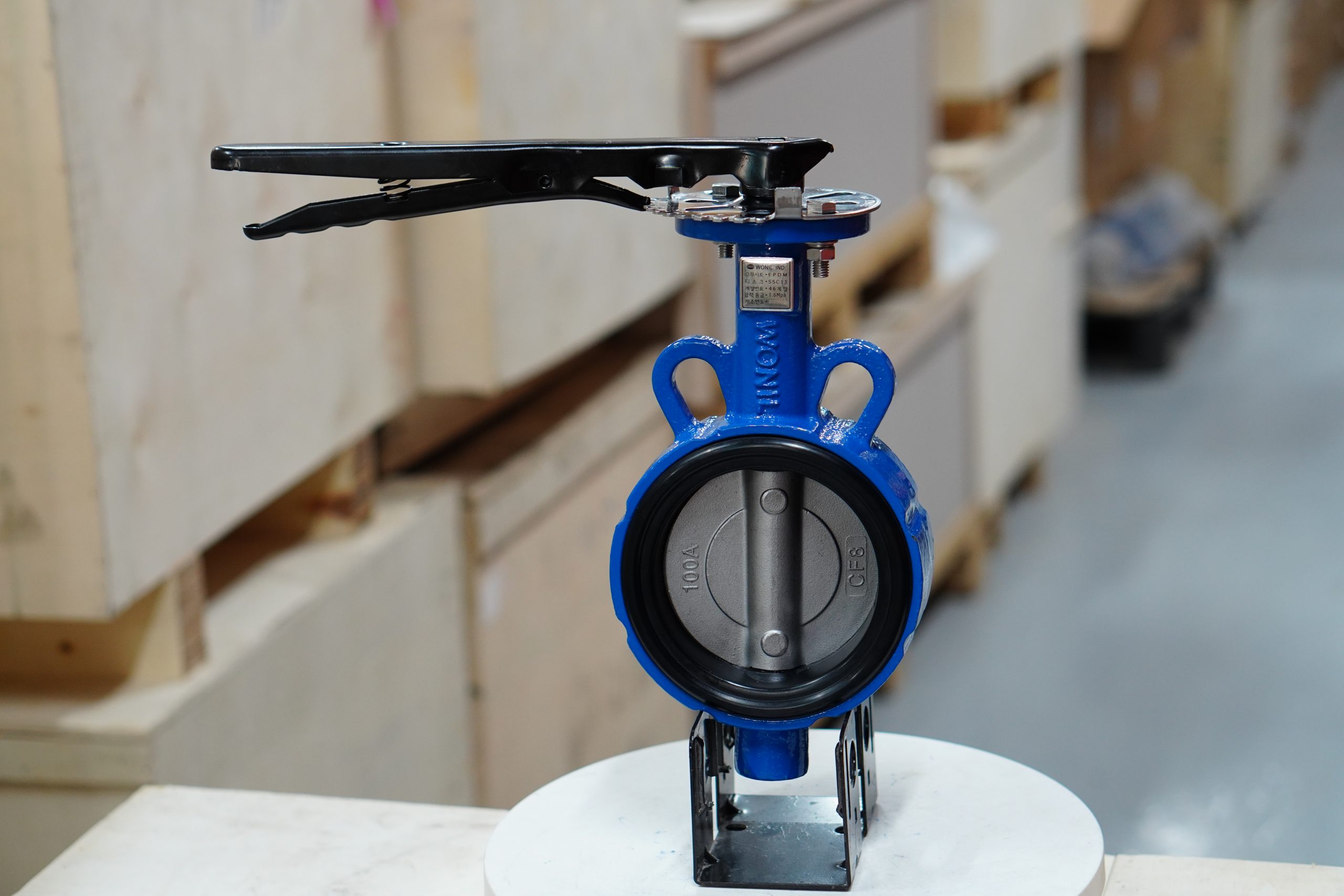

van bướm gang tay gạt

Van bướm gang tay gạt

Là dòng van bướm có bộ phận thân van đúc bằng gang. Với kiểu vận hành tay gạt – tay kẹp cho phép người dùng dễ dàng điều chỉnh đĩa van đóng hoặc mở dòng chảy trong thời gian ngắn.

>> Xem chi tiết <<

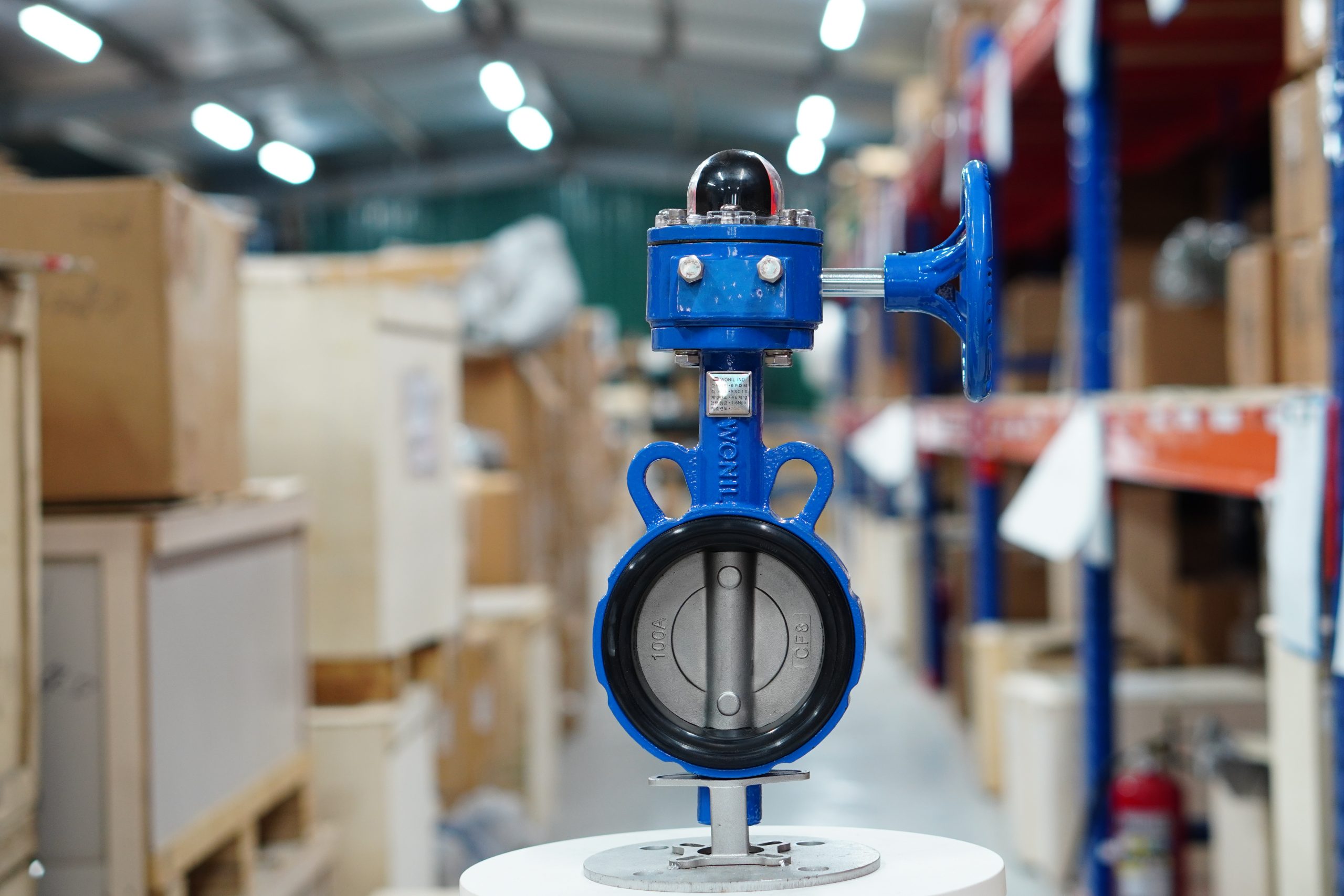

van bướm gang tay quay

Van bướm gang tay quay

Là dòng van bướm làm bằng chất liệu gang. Hoạt động bằng cách xoay tay quay vô lăng theo chiều thuận hoặc ngược kim đồng hồ. Đảm bảo người lao động tiết kiệm sức lực và thời gian nhiều hơn khi làm việc.

>> Xem chi tiết <<

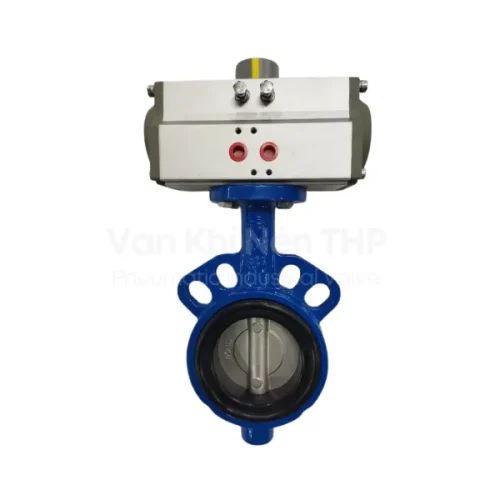

van bướm gang điều khiển khí nén

Van bướm gang điều khiển khí nén

Là dòng van bướm gang làm việc được trong nhiều môi trường lưu chất. Lắp bộ điều khiển bằng khí nén cho phép van đóng mở on/off hoặc đóng mở tuyến tính theo góc hoàn toàn tự động.

>> Xem chi tiết <<



van bướm gang điều khiển điện

Van bướm gang điều khiển điện

Sản phẩm van bướm gang có gắn bộ motor điện giúp quá trình đóng hoặc mở dòng lưu chất nước – khí trong đường ống được thực hiện chính xác hơn. Ưu điểm lớn nhất là khả năng làm việc hoàn toàn tự động.

>> Xem chi tiết <<

>>Ứng dụng cho môi trường nước thải, hóa chất nồng độ cao, van bướm nhựa sẽ phù hợp hơn nhé Quý Vị

Ứng dụng phổ biến của van bướm gang

Nhìn chung, mỗi loại van bướm có chất liệu khác nhau sẽ được sử dụng trong những môi trường khác nhau. Với chức năng đóng, mở và điều tiết, kiểm soát dòng chảy lưu chất đi qua van. Dưới đây là một số ứng dụng thường gặp của van bướm gang:

  • Trong hệ thống đường ống nước, dẫn hơi, khí tại các nhà máy sản xuất, chế biến thực phẩm, đồ uống, dược phẩm…
  • Trong đường ống cấp thoát nước sạch phục vụ sinh hoạt hàng ngày của con người.
  • Trong hệ thống xử lý nước thải công nghiệp, sinh hoạt, y tế, nông nghiệp…
  • Trong hệ thống cứu hỏa để sử dụng khi có hỏa hoạn, vị trí lắp đặt chủ yếu là phòng bơm, hộp kỹ thuật.
  • Trong hệ thống cấp dầu nhiên liệu, ngành lọc hóa dầu và các sản phẩm liên quan đến dầu.
  • Trong nông nghiệp phục vụ tưới tiêu, trong các nhà máy thủy điện, trạm bơm…

Tại Tuấn Hưng Phát, chúng tôi đã và đang nhập khẩu trực tiếp và phân phối chính hãng van bướm thân gang cánh inox từ các thương hiệu Wonil, Haitima. Là đơn vị uy tín, có nhiều năm kinh nghiệm và sở hữu đội ngũ nhân viên chuyên nghiệp. Chúng tôi cam kết sẽ mang đến sự hài lòng tuyệt đối về chất lượng dịch vụ, chất lượng sản phẩm đến tay quý khách hàng. Liên hệ ngay hotline để được báo giá, tư vấn và hỗ trợ nhé.
