Giới thiệu van bướm điều khiển điện
Van bướm điều khiển điện có tên gọi tiếng Anh là Electric control butterfly valve. Loại này có thân là van bướm – butterfly valve và được điều khiển bằng thiết bị gọi là bộ truyền động điện hay bộ điều khiển điện. Thiết bị này sử dụng nguồn điện có điện 24V, 220V, 380V để vận hành và truyền động điều khiển đến thân van, khiến van đóng/mở.
Sản phẩm có một số tùy chọn để Khách Hàng lựa chọn:
- Tùy chọn chức năng điều khiển van gồm: van bướm điều khiển điện ON/OFF(đóng mở hoàn toàn) ứng dụng ngắt/mở dòng lưu chất, và van bướm điện tuyến tính(đóng mở theo góc) ứng dụng điều tiết lưu lượng dòng lưu chất.
- Tùy chọn điện áp van bướm điện từ sử dụng 220V, 24V hoặc 380V. Đây là các tùy chọn phổ biến của các dòng van điều khiển bằng điện nói chung.
- Vật liệu chế tạo thân van đa dạng: inox, gang, nhựa…. có thể đáp ứng điều kiện làm việc khác nhau. Quý Khách Hàng nên lựa chọn chất liệu van phù hợp để đảm bảo hiệu quả vận hành hệ thống cũng như tối ưu chi phí đầu tư.
- Kích cỡ van được sản xuất từ DN40 – DN1200. Trong đó, van bướm điện DN40 – DN400 là các kích cỡ phổ biến, được tìm mua nhiều nhất.
Một số tên gọi khác:
- Van bướm điều khiển bằng điện
- Van bướm đóng mở bằng mô tơ điện
- Van cánh bướm điều khiển điện
- Van bướm điện từ
- Van bướm mô tơ điện
- Electric actuator butterfly valve
Chúng tôi độc quyền phân phối các loại van bướm điện điều khiển chính hãng Kosaplus, Haitima của Đài Loan, Hàn Quốc. Hàng có sẵn, cam kết về thời gian giao hàng, hỗ trợ Khách Hàng tham quan – xem hàng mẫu trực tiếp.
Thông số kỹ thuật quan trọng của van bướm điều khiển điện
- Size: DN40 – DN400
- Áp lực hoạt động của van: PN10, PN16 và PN25
- Vật liệu chế tạo van : Gang, inox 304 – 316, nhựa
- Gioăng làm kín: được chế tạo từ nhựa EPDM, NBR ( Cao su) hoặc nhựa Teflon
- Nhiệt độ sử dụng: 0~100 độ C, 180 độ C, có trường hợp tới 400 độ C
- Thiết kế kiểu kết nối: wafer và hai mặt bích
- Tiêu chuẩn mặt bích: gồm có những tiêu chuẩn mặt bích: ANSI (Mỹ); DIN( Đức); BS ( Anh) và JIS (Nhật Bản)
- Môi trường hoạt động van: nước sạch, nước thải, khí nén, thực phẩm, hóa chất…
- Điện áp : 24V-220V-380V
- Chức năng điều khiển: ON/OFF, tuyến tính
- Nguồn gốc xuất xứ: Hàn Quốc, Đài Loan…
- Hãng – Thương hiệu : Haitima, Kosaplus
Kết cấu van bướm điều khiển điện
Van bướm điều khiển điện được cấu thành từ hai bộ phận chính, gồm: Thân van bướm và bộ điều khiển điện(thiết bị truyền động điện). Trong đó, chi tiết cấu tạo từng bộ phận của sản phẩm gồm:
Cấu tạo thân van bướm
- Thân van(body): là bộ phận khung ngoài bảo vệ kết cấu truyền động của van. Thân van bướm được chế tạo chủ yếu từ các vật liệu như: gang, inox, nhựa, thép. Ngoài ra, bộ phận cố định khi lắp van lên đường ống cũng được thiết kế đúc liền trên thân van như: tai bích, mặt bích, lug.
- Đĩa van: là bộ phận nằm trong hệ thống truyền động, có tác dụng trực tiếp trong việc đóng/mở dòng lưu chất. Đĩa van chủ yếu được chế tạo từ các vật liệu: gang, cao su, gang bọc cao su, inox, inox bọc teflon,…
- Ty van: là bộ phận truyền động từ bộ điều khiển đến đĩa van, điều khiển đĩa van đóng/mở dòng lưu chất. Một đầu ty van cố định cùng đĩa van, đầu còn lại thiết kế đặc biệt ăn khớp với đầu kết nối bộ điều khiển. Ty van cần truyền tải lực tác động điều khiển nên cần có độ bền cao, chủ yếu chế tạo từ inox, hoặc thép.
- Gioăng làm kín: là bộ phận đảm bảo độ kín khít cho các mối kết nối của các bộ phận trên van cũng như giữa van với đường ống. Vật liệu chế tạo gioăng chủ yếu bằng cao su, nhựa teflon, gioăng chì,…
Cấu tạo bộ điều khiển điện
- Thân vỏ: là bộ phận bên ngoài bảo vệ linh kiện, bảng mạch bên trong của bộ điều khiển điện. Vật liệu chế tạo của vỏ bộ điện chủ yếu bằng các vật liệu cách điện có độ chắc chắn cao như hợp kim nhôm. Giữa các bộ phận kết nối của thân vỏ thiết kế rãnh và gioăng đảm bảo độ chịu nước tiêu chuẩn IP67.
- Mô tơ điện: là bộ phận chuyển đổi điện năng thành động năng truyền động điều khiển. Mô tơ điện vận hành sử dụng nguồn điện có điện áp 220V, 24V, 380V, tùy theo nhu cầu và hạ tầng sử dụng.
- Bánh răng truyền động: là bộ phận tiếp nhận động năng từ mô tơ điện, truyền động đến ty van bướm. Bánh răng chủ yếu được chế tạo từ vật liệu nhựa chịu lực, hoặc thép độ bền cao.
- Công tắc hành trình: là bộ phận giám sát chu trình vận hành của van, và tự động ngắt điện cấp vào mô tơ khi van vận hành hết một chu trình.
- Bảng mạch điện tử: là bộ phận tiếp nhận nguồn điện, tín hiệu điều khiển vào cung cấp cho mô tơ điện và truyền tải tín hiệu đầu ra đến các thiết bị giám sát, điều khiển vận hành.
- Các bộ phận hỗ trợ khác: Bộ phận hiển thị trạng thái đóng mở bằng màu, tay quay phụ,…
Nguyên lý hoạt động của van bướm điện
Nguyên lý hoạt động của van bướm điều khiển điện phân rõ hai chu trình đóng – mở van. Cụ thể:
- Chu trình mở van: Lúc này van đang trong trạng thái đóng. Cấp nguồn điện đến cổng cấp điện mở được quy định trên bảng mạch bộ điều khiển điện(Lưu ý, cần cấp nguồn điện có điện áp phù hợp). Khi đó, mô tơ điện vận hành, truyền động đến ty van – đĩa van bướm qua hệ thống bánh răng, khiến ty van – đĩa van xoay 90 độ, cho phép lưu chất đi qua. Bộ phận giám sát hành trình sẽ đo đủ hành trình để đĩa van xoay đủ 90 và ngắt điện khi van hoàn thành chu trình đó. Đĩa van được giữ ở vị trí mở van cho đến khi cấp điện thực hiện chu trình đóng van.
- Chu trình đóng van: Lúc này van đang trong trạng thái mở. Cấp nguồn điện đến cổng cấp điện đóng được quy định trên bảng mạch. Khi đó đĩa van được điều khiển xoay 90 độ để ngăn dòng chảy lưu chất lại. Đồng thời, bộ giám sát hành trình sẽ vận hành, và ngắt điện cấp vào khi đĩa van xoay đủ 90 độ. Đĩa van được giữ ở vị trí đóng đến khi cấp điện thực hiện chu trình mở van.
Video vận hành thử trước khi xuất kho van bướm điện từ:
Sẵn hàng các tùy chọn van bướm điện từ chính hãng KosaPlus – Haitima
Vankhinen-THP hiện đang độc quyền phân phối sản phẩm van điều khiển điện – khí nén nói chung của thương hiệu KosaPlus – Hàn Quốc, và Haitima – Đài Loan tại thị trường Việt Nam. Kho hàng của chúng tôi luôn sẵn hàng số lượng lớn, có thể đáp ứng hầu hết các nhu cầu của Khách Hàng một cách nhanh chóng.
Dựa vào nhu cầu thực tiễn của thị trường mà Đơn vị nhập khẩu lưu kho sẵn hàng một số tùy chọn van bướm điện điều khiển có tính phổ biến cao dưới đây. Nếu Quý Vị chưa tìm thấy sản phẩm phù hợp, hãy gọi ngay Hotline để nhận tư vấn hỗ trợ đặt hàng.

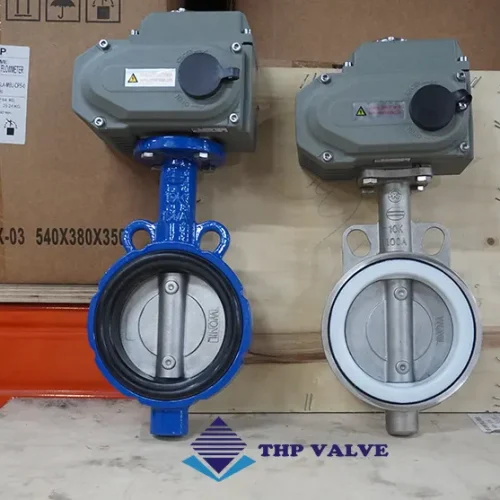

Van bướm thân gang cánh inox điều khiển điện – sẵn hàng DN40 đến DN400
Vật liệu thân van bướm điều khiển điện bằng gang, đĩa – ty van bằng inox 304 đáp ứng tốt nhu cầu của các hệ thống cấp, thoát nước. Gioăng làm kín của sản phẩm bằng vật liệu cao su EPDM mềm có tính đàn hồi cao, nâng cao độ kín khi lắp vào hệ thống. Tuy nhiên, cũng vì vậy, sản phẩm không được khuyên dùng cho các hệ thống có lưu chất dạng hạt mịn, ma sát cao.
Quý Vị có thể tham khảo thêm thông tin kỹ thuật sản phẩm van bướm gang điều khiển điện của chúng tôi dưới đây:
|

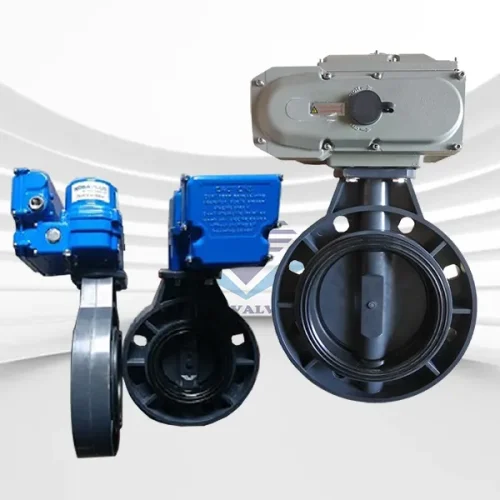

Van bướm nhựa điều khiển điện sẵn hàng DN50 – DN300
Chất liệu thân van bướm điều khiển điện bằng vật liệu nhựa uPVC, CPVC, PPH, PPR… Chất liệu nhựa này là chất liệu ưu việt có thể sử dụng rộng rãi nhất trong môi trường hóa chất nồng độ tùy vào cụ thể là nhựa gì. Liên hệ để biết thêm chi tiết.
Ngoài các dòng van bướm nhựa điều khiển điện này, Vankhinen-THP còn phân phối khá nhiều dòng van bướm khác của Hàn Quốc, Trung Quốc, Đài Loan… Điển hình trong đó phải kể đến van bướm điện KosaPlus, van bướm điện Đài Loan Haitima…
|

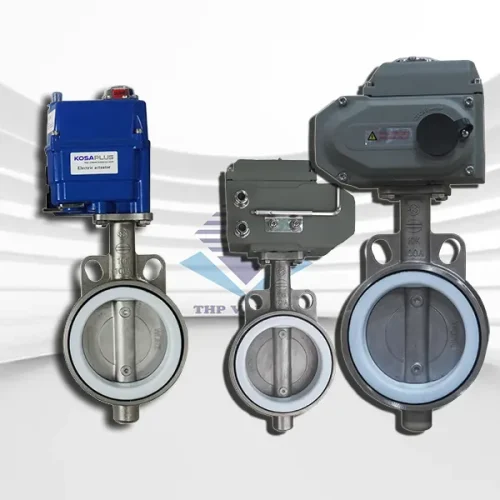

Van bướm inox điều khiển điện sẵn hàng DN40 – DN300
Tùy chọn chất liệu thân van là bằng inox chuẩn 304 – 316. Nhờ đặc tính ưu việt của vật liệu, van bướm inox điều khiển điện có thể được sử dụng cho hệ thống nước thải, hóa chất, xi măng, bột đá… Đặc biệt giá thành của dòng van này khá mềm nên cũng được ứng dụng và lựa chọn nhiều trên thị trường hiện nay. Hơn thế các bộ phận gioăng làm kín bằng PTFE giúp van có khả năng chịu được nhiệt độ cao trên 180 độ C.
|

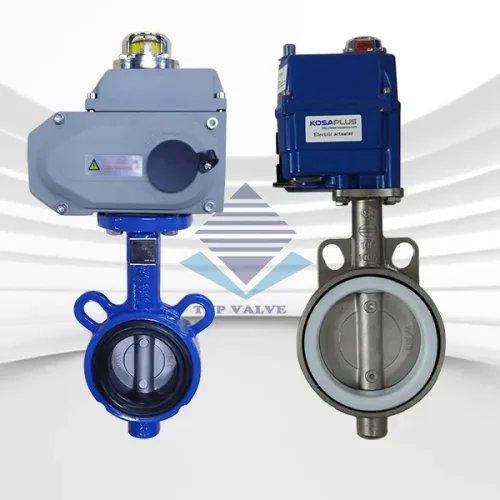

Van bướm wafer điều khiển điện sẵn hàng DN40 – DN400
Dòng van bướm điện kết nối wafer – dạng kẹp là dòng van phổ biến và dễ dàng sử dụng nhất hiện nay nhờ sự tiện lợi trong quá trình lắp đặt. Van được lắp đặt, cố định trên đường ống bằng cách kẹp 2 mặt bích được hàn trên đường ống lại với nhau. Có một số dòng van bướm có 2 tai hoặc 4 tai để thực hiện kết nối trực tiếp với mặt bích trên đường ống.
Van bướm điện wafer sở hữu thiết kế đơn giản, dễ dàng lắp đặt, sử dụng, có thể thay thế, bảo dưỡng và sửa chữa các linh kiện dễ dàng nhất. Đặc biệt với thiết kế mỏng, nhỏ nên sản phẩm sẽ chiếm ít diện tích trong quá trình lắp đặt. Với van bướm đóng mở bằng motor điện kết nối dạng wafer có nhược điểm là khi tiến hành sửa chữa thì phải tắt toàn bộ hệ thống. Loại van này có đặc điểm là có kiểu thiết kế hai mặt bích bên cạnh với nhau. Nên van bướm có thiết kế kiểu này có thể hoạt động tốt trong những áp lực áp khác nhau.
|
Van bướm điều khiển điện mặt bích sẵn hàng DN50 – DN300
Bên cạnh kiểu kết nối wafer, van bướm điều khiển điện kết nối mặt bích cũng là tùy chọn rất phổ biến. Trên thân van có thiết kế hai mặt bích theo các tiêu chuẩn kết nối nhất định(JIS, DIN, BS, ANSI,…) tùy theo nhà sản xuất, xuất xứ.
Đơn vị chúng tôi hiện sẵn hàng van bướm mặt bích điều khiển điện DN50 – DN300 với đủ các tiêu chuẩn JIS, DIN, BS, ANSI. Mời Quý Vị tham khảo thêm chi tiết kỹ thuật sản phẩm dưới đây
|
Van bướm điều khiển bằng điện kiểu LUG – đặt hàng
Van bướm điều khiển bằng điện kết nối lug hay tai bích khá ít gặp tại thị trường Việt Nam. Với nhu cầu của thị trường không quá cao, Vankhinen-THP hiện chưa xây dựng kế hoạch nhập khẩu lưu kho sẵn hàng. Nếu Quý Vị có nhu cầu với sản phẩm van bướm LUG điều khiển bằng điện thì vui lòng liên hệ để đặt hàng.
Các sản phẩm đặt hàng thường có thời gian giao hàng từ 40 – 45 ngày. Khi Quý Vị hoàn thành thủ tục đặt hàng, Đơn Vị sẽ cung cấp tiến trình, thời gian cụ thể.
>>>Xem thêm: Van bướm điều khiển khí nén

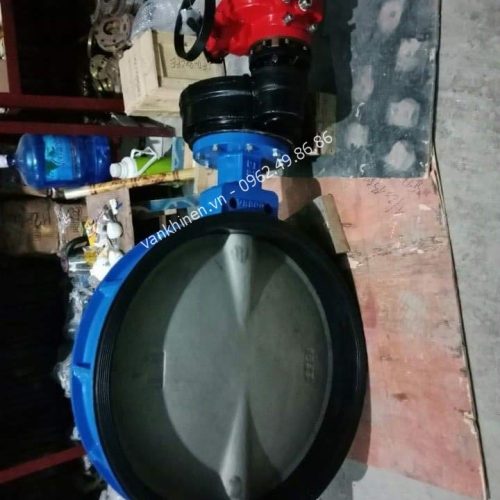

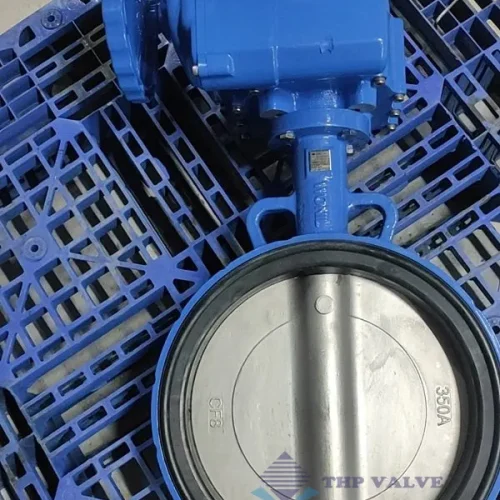

Một số hình ảnh thực tế van bướm điều khiển điện
Những ưu – nhược điểm của van bướm điều khiển bằng điện
Van bướm điều khiển điện là dòng van phổ biến, được ứng dụng nhiều trong các công trình, hệ thống khác nhau. Vậy thực tế sử dụng sản phẩm có những ưu nhược điểm gì?
Ưu điểm của van bướm điều khiển bằng điện
- Van bướm điều khiển bằng điện có thiết kế đơn giản, giá thành sản phẩm rẻ, tính ứng dụng thực tiễn cao.
- Có thể sử dụng sản phẩm dễ dàng đóng mở được bùn, xi măng và các lưu chất dạng rắn, dạng hạt khác.
- Trọng lượng van bướm khá nhẹ hơn các dòng van cổng, van bi, van cầu khác trên thị trường.
- Sản phẩm dễ dàng thay thế, bảo dưỡng và sửa chữa khi có sự cố xuất hiện.
- Bề ngang của van bướm khá ngắn nên cũng chiếm ít diện tích trong đường ống khi lắp đặt.
- Van bướm điều khiển điện có nhiều dạng kích thước khác nhau nhằm mang đến đa dạng sự lựa chọn cho người sử dụng.
- Tín hiệu đường truyền trong quá trình vận hành van đảm bảo nhanh, chính xác, hiệu quả.
- Thiết kế van có bộ điều khiển điện chống sai lệch tối ưu nhất.
- Momen xoắn và lực đẩy trong hệ thống gần như không đổi để có thể khắc phục được lực không cân bằng
Nhược điểm van bướm điện từ
- Áp suất làm việc của van bướm khá nhỏ nên không chịu được tải trọng công việc lớn.
- Nhiệt độ làm việc được của dòng van bướm này còn khá thấp so với các dòng van khác.
- Thiết bị truyền động có độ an toàn thấp, hơn nữa tuổi thọ của thiết bị cũng không cao bằng thiết bị truyền động điện khí nén.
Ứng dụng van bướm điều khiển điện
Ứng dụng van bướm điều khiển điện trong thực tế đã rất phổ biến, đặc biệt trong các hệ thống có quy mô lớn, tính tự động hóa cao. Với đa dạng tùy chọn mẫu mã, chủng loại, sản phẩm có thể được ứng dụng ở rất nhiều lĩnh vực sản xuất khác nhau.
Ứng dụng van bướm điều khiển điện trong công nghiệp
- Ứng dụng trong các hệ thống cấp, thoát nước nhà máy sản xuất: dệt may, sản xuất kim khí, sản xuất thực phẩm
- Ứng dụng trong các hệ thống cấp nguyên – nhiên liệu: cấp khí nén, cấp xăng dầu, cấp nguyên liệu hóa chất,…
- Ứng dụng trong các hệ thống dẫn truyền trong dây truyền sản xuất: Đồ uống đóng chai, hóa chất – dược phẩm, xi măng,…
Ứng dụng van bướm điện trong sản xuất nông nghiệp
- Ứng dụng trong các hệ thống thủy lợi cấp nước cho cây trồng, ao cá, hồ tôm,…
- Ứng dụng trong hệ thống lưu trữ, vận chuyển thức ăn chăn nuôi, phân bón
- Ứng dụng trong hệ thống xử lý chất thải nông nghiệp
Ứng dụng trong phục vụ nhu cầu dân sinh
- Ứng dụng trong các hệ thống cấp – thoát nước sinh hoạt khu vực dân sinh
- Ứng dụng trong các hệ thống bể bơi, công viên nước,…
- Ứng dụng trong hệ thống PCCC tòa nhà dân sinh
Quy trình lắp đặt van bướm điều khiển điện đơn giản – hiệu quả
Công tác chuẩn bị trước khi tiến hành lắp van bướm điện từ
- Giúp van bướm điện có thể lắp đặt chính xác thì cần van luôn trong trạng thái đóng, trước khi mà lắp đặt vào trong đường ống.
- Xác định kích thước đường ống, kích thước van cho cùng một thông số.
- Không nên sử dụng van bướm điều khiển điện trong các môi trường ẩm ướt, môi trường có tiếp xúc nhiều với nước.
- Chuẩn bị đầy đủ các dụng cụ lắp đặt như cờ lê, mỏ lết, bulong, long đen, gioăng làm kín…
Quy trình lắp đặt van bướm điều khiển bằng điện lên đường ống
- Bước 1: Đầu tiền, trước khi lắp van thì cần phải vệ sinh và lau sạch sẽ van bướm và đường ống. Giúp tránh được những bụi bẩn để khi lắp đặt cũng như là khi sử dụng để không bij vướng vào đường ống và gây cản trở dòng lưu chất.
- Bước 2: Tiến hành lắp đặt gioăng làm kín vào đường ống. Khi đã chuẩn bị sau mặt thứ và lắp xong gioăng làm kín thì ta tiến hành lắp trực tiếp van bướm điện vào trong đường ống.
- Bước 3: Xiết chặt bu lông, long đen, Ecu lại thật chặt với nhau để đảm các liên kết không bị bung ra khi vận hành.
- Bước 4: Cuối cùng, khi van bướm lắp vào trong hệ thống thì tiếp đến kết nối dây dẫn điện với bộ điều khiển điện của van. Sau đó, cấp điện nguồn điện thích hợp, giúp van có thể hoạt động.
*/Note: Sơ đồ bảng mạch điện của mỗi thương hiệu van có sự khác biệt. Nhân viên đấu nối cấp điện cần đọc kỹ bảng mạch và đấu nối theo quy trình hướng dẫn theo tài liệu đi kèm. Dây điện cấp nguồn cho van cần được bọc bảo vệ kỹ. Van lắp đặt tại các vị trí ngoài trời, vị trí có khả năng bị bắn nước, chất lỏng cần được che chắn cẩn thận.
Mua van bướm điều khiển điện tại Vankhinen-THP chính hãng, uy tín, chất lượng
Để lựa chọn và mua van bướm điều khiển bằng điện chính hãng, chất lượng, giá tốt thì bạn nên tham khảo về Vankhinen-THP, một đại diện của công ty TNHH Thương Mại Tuấn Hưng Phát. Không chỉ đơn giản là đơn vị cung cấp van bướm điện, Công ty chúng tôi còn hỗ trợ khách hàng về kỹ thuật, lắp đặt, bảo dưỡng và vận hành.
Hiện tại Vankhinen-THP là đơn vị nhập khẩu trực tiếp các dòng van bướm, van bi, van cổng… với số lượng lớn. Vì thế mà các dòng van của công ty luôn đảm bảo được tiêu chí tiến độ giao hàng, chất lượng, giá thành rẻ. Với những mặt hàng có sẵn, Đơn Vị giao hàng toàn quốc trong 2 – 3 ngày. Với các đơn đặt hàng, Đơn Vị sẽ giao hàng trong 20 – 40 ngày, có cập nhật tiến trình nhập khẩu – giao hàng.
Nếu bạn đang có nhu cầu và quan tâm đến van bướm điều khiển điện hay các loại van điều khiển bằng điện thì đừng ngần ngại hãy liên hệ ngay với Vankhinen-THP để được tư vấn, báo giá hoàn toàn miễn phí nhé. Hơn nữa, nếu Quý Vị có điều kiện về địa lý, hãy liên hệ đặt lịch hẹn tham quan trải nghiệm trực tiếp sản phẩm van bướm điều khiển điện và các sản phẩm khác trực quan tại kho THP. Chúng tôi rất hân hạnh được đón tiếp Quý Vị.
Hiển thị tất cả 12 kết quả
-
20%

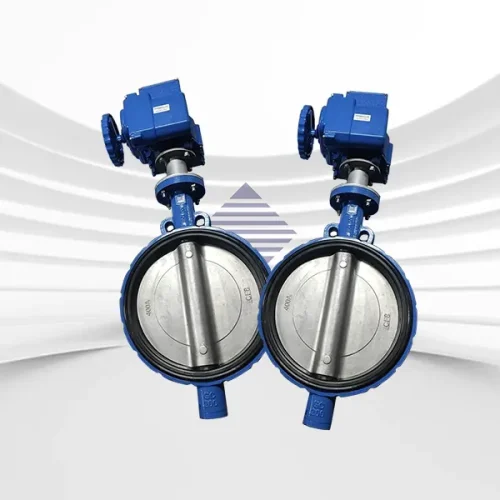

Van bướm điều khiển điện DN400
