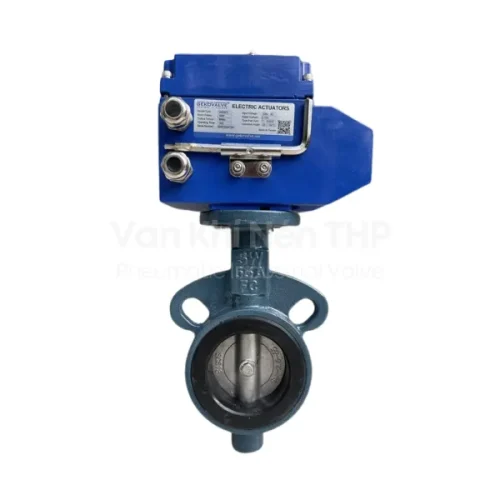

Van bướm điều khiển điện kiểu ON/OFF

Giới thiệu chi tiết van bướm điều khiển điện kiểu On/Off

Van bướm điều khiển điện kiểu on/off là dòng van bướm điều khiển bằng điện đóng mở một cách hoàn toàn, đĩa van sẽ được điều khiển vận hành xoay đủ 1 góc 90º. Tức là đóng ở góc độ quay 0 độ ( hoặc 0 %) hoặc mở hoàn toàn trong trạng thái ở góc 90 độ ( Mở 100%). Trên thực tế, van bướm điện ON/OFF thường được mặc định gọi chung là van bướm điều khiển điện khi không có chú thích về chức năng điều khiển. Sở dĩ nhấn mạnh ON/OFF nhằm phân rõ chúng với loại van bướm điều khiển bằng điện thiết kế dạng tuyến tính, theo góc mở tức là đóng hoặc mở một góc ở góc độ bao nhiêu %.

Đặc tính của sản phẩm là đóng mở hoàn toàn, nên phù hợp với nhu cầu đóng – mở dòng lưu chất trong hệ thống, và không có chức năng điều tiết lưu lượng dòng lưu chất. Sở dĩ nói như vậy vì khi dùng van bướm điều khiển điện dạng on/off để điều tiết chúng ta cần phải ngắt điện đột ngột khi van đang đóng/mở. Như vậy, góc đóng/mở sẽ rất ngẫu nhiên, không chính xác, không có ý nghĩa trong vai trò điều tiết lưu lượng dòng lưu chất. Nếu quý khách hàng muốn điều khiển van nhằm mục đích điều tiết thì hãy lựa chọn van bướm điều khiển điện tuyến tính. Tuy nhiên, giá thành van tuyến tính sẽ có phần cao hơn khá nhiều so với van bướm điều khiển điện ON/OFF.

Hiện nay, Vankhinen-THP đại diện độc quyền phân phối sản phẩm van điều khiển tự động nói chung và van bướm điện ON/OFF nói riêng của thương hiệu KosaPlus – Hàn Quốc và Haitima – Đài Loan. Các tùy chọn cũng rất đa dạng: tùy chọn chất liệu, tùy chọn điện áp sử dụng, tùy chọn kích cỡ. Để chọn mua sản phẩm được phù hợp nhất, Quý Vị có thể liên hệ Hotline nhận tư vấn – báo giá sản phẩm tốt nhất. Dưới đây là một số hình ảnh thực tế được chụp trực tiếp tại kho hàng van công nghiệp Vankhinen-THP. Mời Quý Vị tham khảo!

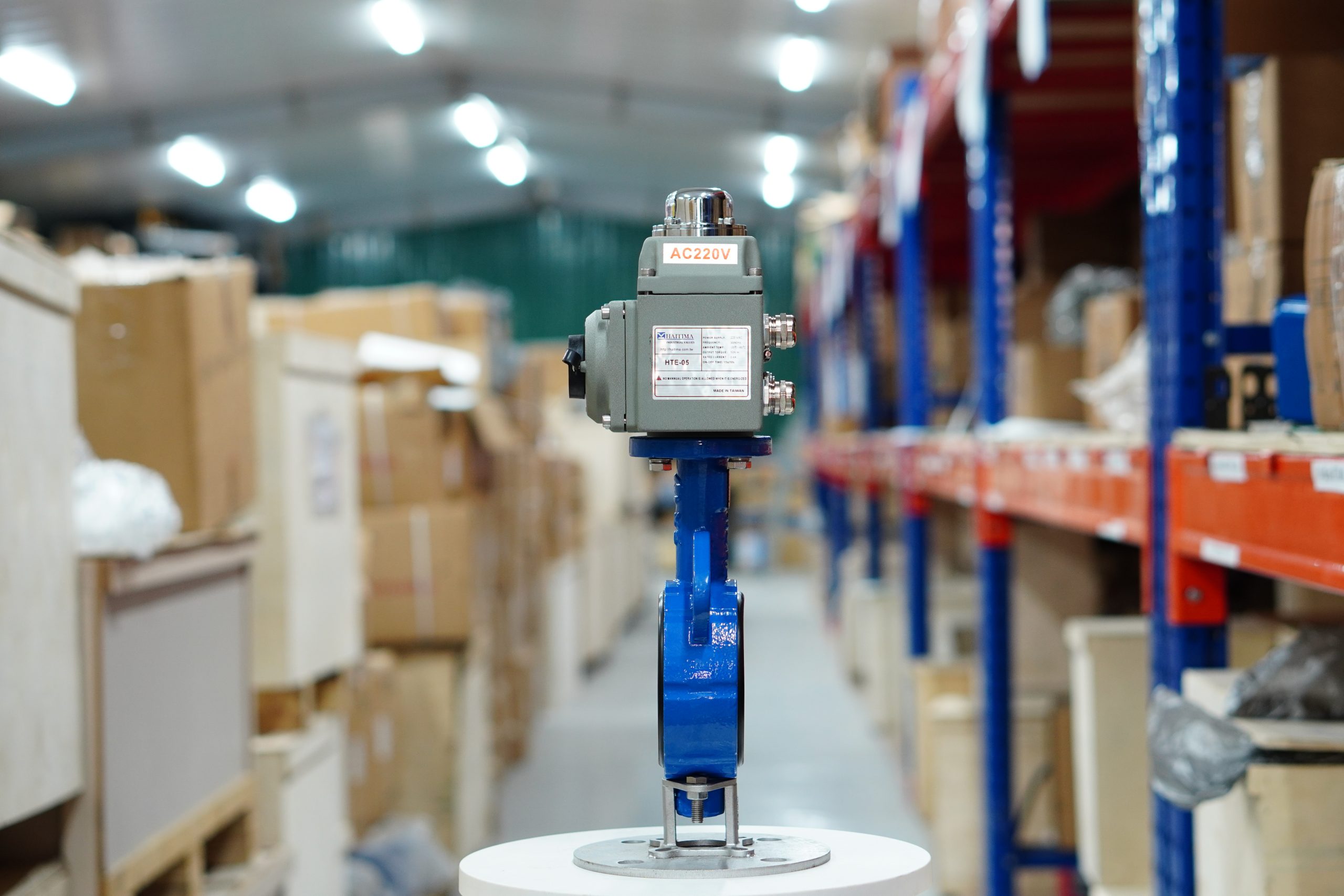

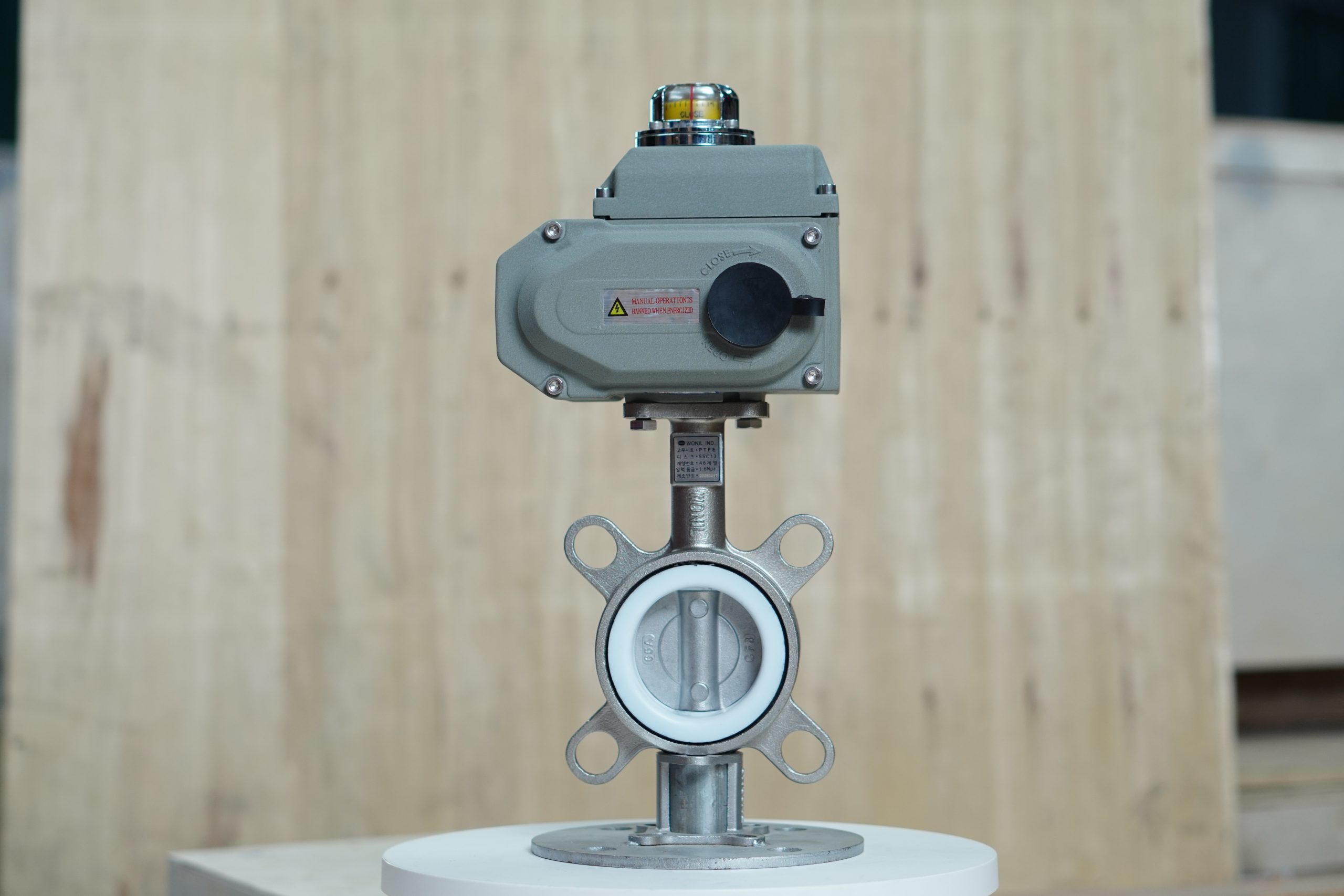

Hình ảnh của van bướm điều khiển điện On/Off

>>> Luôn muốn đem đến dịch vụ khách hàng tốt nhất, nên chúng tôi còn rất nhiều mẫu khác nhau cho bạn để bạn có thể tham khảo tại: https://vankhinen.vn/van-buom-dieu-khien-bang-dien-d56.html

Thông số kỹ thuật của van bướm điều khiển điện kiểu On/Off

• Kích thước van có size: 50A – 1200A
• Thiết kế vật liệu thân van: Gang, Gang dẻo, Thép, Inox
• Chất liệu của trục, đĩa van: Inox
• Bộ phận gioăng làm kín có chất liệu: EPDM, Viton, Teflon, Inox.
• Điện áp sử dụng khi vận hành: 220V/380V/460V (1 pha, 3 pha) 50Hz, IP67
• Trạng thái hoạt động của van: ON/OFF
• Khả năng chịu tải áp lực làm việc: JIS 10K, 20K…/CLASS: 150LB, 300LB/ DIN:PN10,PN16 …
• Khả năng chịu tải nhiệt độ từ: -20°C đến 400°C
• Thương hiệu sản xuất van: Haitima – Kosaplus – Unid, Sunyeh, HP, Itork, Alohan,
• Bảo hành van: 12 tháng theo cơ chế 1 đổi 1 cho van bướm điều khiển điện nếu có lỗi từ nhà sản xuất.
• Có đầy đủ giấy tờ  đảm bảo chất lượng van từ CO, CQ

Ứng dụng của van bướm điều khiển điện kiểu ON/OFF

Van bướm điều khiển điện dạng on/off có nhiều ưu điểm là làm nhiệm vụ đóng mở nhanh, điều khiển hoàn toàn tự động, có nhiều kích cỡ khác nhau, đa dạng. Chính vì thế nhằm đảm bảo được sự phù hợp nhất đối với các hệ thống cấp xả nhanh, cấp xả trong 1 lần. Cụ thể:

• Hệ thống cấp xả nước sạch, nước bẩn trong các nhà máy, khu dân cư, khu công viên nước giải trí.
• Hệ thống dây chuyền sản xuất trong các nhà máy than đá xi măng,, khu chế xuất công nghệ cao.
• Sử dụng hiệu quả trong lĩnh vực chế biến thực phẩm, cấp thoát nước, để sản xuất đồ uống, bia rượu, nước ngọt…
• Sử dụng hiệu quả trong nhà máy có sử dụng hóa chất độc hại, các khu chế xuất xăng dầu…
• Sử dụng trong các trang trại, ao đầm, bãi nuôi tôm cá…
• Ngoài ra van bướm điều khiển điện còn được sử dụng phổ biến trong các lĩnh vực sinh hóa, sản xuất dược phẩm, chất hóa học, thuốc…

Cấu tạo chính của van bướm điều khiển điện on/off

Giống như các dòng van bướm điện khác thì van bướm On/Off cũng có cấu tạo gồm 2 bộ phận chính là phần van bướm và bộ điều khiển điện on/off.

Phần van bướm

Phần van bướm điều khiển điện On/Off có cấu tạo đa dạng như van bướm nhựa, van bướm inox, van bướm lắp bích và các bộ phận chịu nhiệt trực tiếp có tác động của lưu chất đi qua hệ thống. Phần van bướm thường được thiết kế đạt chuẩn, nhằm đảm bảo tốt  nhất về độ chắc chắn, an toàn khi tham gia vận hành van với hệ thống. Phần van bướm được kết nối trực tiếp với các bộ phận điện điều khiển như bộ điện, bộ khí nén, tay gạt hoặc tay quay…

Bộ điều khiển điện on/off

Là một trong các bộ phận chính dùng để điều khiển các hoạt động chính khi van hoạt động. Bộ điện on/off có 2 chế độ là mở van hoàn toàn 90 độ hoặc đóng hoàn toàn theo góc 0 độ. Trong bộ điện có sử dụng mô tơ điện cung cấp điện áp cho thiết bị hoạt động 220v, 380v, 460v. Ngoài ra phần vỏ bọc của van được làm bằng chất liệu cách điện đạt chuẩn IP67.

Nguyên lý hoạt động của van bướm điều khiển điện On/Off

Van bướm điều khiển điện kiểu on/off vận hành nhờ vào nguồn điện thông dụng 220v, 24v, 380v thông qua một bộ điều khiển điện on/off. Bộ điều khiển điện này có kết nối điện 3 dây trong đó có 1 dây chung và 2 dây đóng mở. Khi nguồn điện cấp trực tiếp vào thì bộ mô tơ điện quay tạo nên lực tác động lên van bướm. Từ đó hành trình quay cho phép van bướm chuyển đổi trạng thái từ đóng sang mở, khi van mở hoàn toàn, bộ điều khiển điện on/off tự động ngắt nguồn điện cấp nhờ công tắc hành trình. Do đó khi đảo chiều nguồn điện van sẽ tự động đóng lại.

Đánh giá ưu nhược điểm của van bướm điều khiển điện kiểu On/Off

Van bướm điều khiển điện on/off đang được sử dụng phổ biến hiện nay với nhiều ưu nhược điểm nổi bật sau:

Ưu điểm van bướm điều khiển điện kiểu On/Off

• Đa dạng về điện áp sử dụng van 220v, 24v, 380v là những loại điện áp phổ biến ở các vùng hiện nay.
• Kích thước van bướm on/off cũng khá đa dạng nên có thể sử dụng được cho nhiều đường ống từ DN40 đến DN500.
• Đa dạng về thân van bướm nên có thể sử dụng được nhiều cho môi trường khác nhau như nước sạch, nước thải, khi nén, hơi nóng, dầu, hóa chất đều không làm khó được các dòng van này.
• Việc đóng mở van hoàn toàn là công việc tự động dựa vào nguồn điện đầu vào. Vì thế với bộ phận van thay thế hoàn toàn cho việc đóng mở bằng tay nên hiệu quả và năng suất công việc được tăng lên đáng kể hiện nay.
• Van có khả năng lắp đặt vào hệ thống đường ống mà không cần quá nhiều thời gian, không gian và diện tích lắp đặt. Có thể lắp đặt được với các không gian nhỏ, diện tích hẹp bởi thân van bướm on/off không chiếm quá nhiều diện tích.
• Hơn nữa van có thể hoạt động thuận lợi trong các môi trường ẩm, khói bụi với bộ điều khiển được trang bị các chức năng chống nước, chống bụi tiêu chuẩn IP67.
• Ngoài ra bộ điều khiển điện được gắn thêm một công tắc hành trình có thể ngắt điện hoàn toàn khi kết thúc một quá trình đóng hoặc mở. Nhờ thế giúp nó không ngậm điện trong thời gian dài, không nóng và không tốn quá nhiều điện năng trong quá trình sử dụng.
• Giá thành của các dòng van tương đối rẻ hơn so với các dòng van bi điện, van bướm hay bộ van tuyến tính.

Nhược điểm chính của van bướm điện On/Off

• Van bướm điều khiển điện kiểu ON/OFF với nhiều ưu điểm khác nhau đã tạo nên lòng tin cho người dùng. Nhưng bên cạnh đó sản phẩm vẫn có nhược điểm như:
• Không có kích thước lớn nên chỉ có thể lắp được các đường ống từ DN40 – DN500
• Van không thể điều tiết được lưu lượng dòng chảy được nên chỉ sử dụng để đóng hoàn toàn hoặc mở hoàn toàn cho lưu chất đi qua.

Mua van bướm điều khiển điện kiểu On/Off chính hãng ở đâu?

Van bướm điều khiển điện kiểu On/Off là dòng van được sử dụng nhiều nhất trên thị trường hiện nay bởi giá thành rẻ, dễ dàng lắp đặt. Chính vì thế nhu cầu thị trường cũng ngày một tăng thêm nhiều hơn và đòi hỏi nhà cung cấp cần mang đến đa dạng các dòng van khác nhau hơn.

Vankhinen-THP là một trong những đơn vị tiên phong trong lĩnh vực van công nghiệp hiện nay. Ngoài sự đa dạng về chủng loại, kích thước thì công ty còn mang đến chất lượng sản phẩm tốt, giá thành cạnh tranh. Bởi toàn bộ các sản phẩm của công ty đều được nhập khẩu chính hãng trực tiếp từ đơn vị sản xuất không qua trung gian có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ.

Chính vì thế nếu các bạn đang có nhu cầu tìm van bướm điều khiển điện hay bất cứ dòng van nào hãy liên hệ trực tiếp Hotline để được tư vấn, báo giá chi tiết, nhanh chóng nhất.
