Trong dòng van bướm điều khiển điện thì người ta thường chia ra làm hai dạng điều khiển là: dạng điều khiển tuyến tính và dạng điều khiển theo kiểu On/Off. Tuy nhiên, để có thể đáp ứng được những nhu cầu sử dụng van cũng như là điều chỉnh được góc mở van, thì dạng tuyến tính được đánh giá cao hơn. Vậy dòng van bướm điều khiển điện tuyến tính có đặc điểm gì, chúng ta cùng nhau tìm hiểu nhé!

Định nghĩa van bướm điều khiển điện tuyến tính là gì?

Van bướm điều khiển điện tuyến tính là dòng van bướm được tạo thành từ thân van bướm và được lắp đặt thêm bộ điều khiển điện. Và khi hai bộ phận này kết hợp với nhau tạo thành một tổng thể hoàn chỉnh và được lắp đặt vào trong đường ống và đóng hoặc mở dòng lưu chất.

Dòng van bướm đã và đang được sử dụng đa dạng phổ biến trong hệ thống công nghiệp hiện nay. Ngày nay quá trình tự động hóa và đặc thù của hệ thống đường ống công nghiệp đang phát triển mạnh mẽ hơn, kéo theo nhiều sự thay đổi về cách điều khiển, vận hành…

Chúng ta đã biết rằng van bướm điện này có chức năng chính là đóng và mở đường ống. Chúng có nhiều vị trí khác nhau khi sử dụng chung với hệ thống như đóng hoàn toàn, mở hoàn toàn hoặc trường hợp mở 1 góc nhất định. Van điều khiển on/off chính là van hoạt động chính có 2 trạng thái là đóng hoàn toàn và mở hoàn toàn.

Tuy nhiên do một số nhu cầu sử dụng chung của hệ thống nhất định mà chúng ta có những góc mở trong trạng thái không hoàn toàn, có thể là 10, 20, 30, 45 độ ,v.v…Chính vì thế mà chúng ta cần sử dụng dòng van tuyến tính. Vậy van tuyến tính là van có nhiều trạng thái mở hoàn toàn khác nhau, nhiều vị trí mở khác nhau trong các tình huống khác nhau. Và van điều khiển điện tuyến tính chính là van có nhiều vị trí mở khác nhau.

(Tìm hiểu thêm về điều khiển tuyến tính).

>>> Vật liệu inox vẫn là một trong những vật liệu tối ưu trong van công nghiệp, đem đến nhiều ưu điểm cho các loại thiết bị vật liệu inox. Van bướm inox điều khiển điện là một trong số đó, sẽ không làm bạn thất vọng

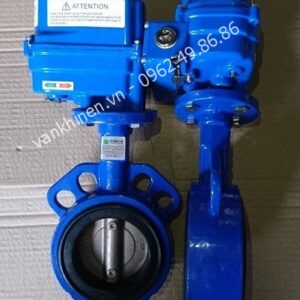

Van bướm điều khiển điện tuyến tính Haitima Đài Loan
Van bướm điều khiển điện tuyến tính Haitima Đài Loan

Chi tiết các thông số kỹ thuật của van bướm điện tuyến tính

  • Van bướm điện điều khiển tuyến tính được sản xuất với các thông số chi tiết như sau:
  • Vật liệu sử dụng chế tạo thân van: gang, inox, thép, nhựa
  • Môi trường sử dụng van thuận lợi: nước, khí nén, dầu, hơi nóng
  • Nhiệt độ có thể chịu tải: 0 ~ 200 độ C
  • Xung tín hiệu cho đầu vào: 4-20mA
  • Dòng điện đầu vào của van: 24V, 220V, 380V
  • Kích thước van thông dụng: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, .v.v…
  • Nguồn gốc sản xuất: Đài Loan, Hàn Quốc, Nhật, G7

>>> Chẳng những điều khiển tuyến tính, tôi sẽ giúp bạn có rất nhiều lựa chọn đa dạng nếu bạn đang tìm kiếm các thiết bị thích hợp cho hệ thống của mình, vui lòng xem thêm van bướm điều khiển bằng điện hoặc liên hệ hotline của chúng tôi.

Bảng mạch điện của động cơ điện tuyến tính

sơ đồ mạch điện van bướm điều khiển điện tuyến tính
sơ đồ mạch điện van bướm điều khiển điện tuyến tính

Cấu tạo chi tiết của van bướm điều khiển điện tuyến tính

Về cấu tạo chính của van bướm điều khiển điện tuyến tính gồm 2 phần chính là bộ phận cơ học và bộ điều khiển tuyến tính.

Phần van cơ học:

  • Là phần van được lắp đặt trực tiếp với đường ống, nên khi van hoạt động sẽ là bộ phận trực tiếp chịu áp lực, nhiệt độ, tính chất của lưu chất có trong hệ thống ống dẫn.
  • Bộ phận này có nhiệm vụ chính là điều tiết lưu lượng dòng chảy lớn hay nhỏ tùy thuộc vào các chế độ của người vận hành điều khiển.
  • Phần van cơ học có những bộ phận quen thuộc khi sử dụng như thân van bướm, cánh van bướm, gioăng làm kín, trục van…
  • Phần thân van bướm được làm từ các vật liệu khác nhau như gang, inox, nhựa tùy thuộc vào môi trường lưu chất hệ thống mà bạn có thể chọn các sản phẩm cho phù hợp nhất.
  • Bên cạnh đó các dòng sản phẩm này còn được lắp đặt với đường ống dạng mặt bích với các tiêu chuẩn như DIN, JIS, ANSI…
Cấu tạo van bướm điều khiển điện tuyến tính
Cấu tạo van bướm điều khiển điện tuyến tính

Bộ điều khiển tuyến tính

Sự khác biệt hoàn toàn giữa các dòng van bướm với van điều khiển điện tuyến tính khi sử dụng là gì?

Khác với các dòng van điều khiển tay gạt, thì van tay quay sử dụng tác động trực tiếp cơ học để vận hành van. Loại van bướm điều khiển điện tuyến tính sử dụng bộ điều khiển điện giúp vận hành tự động hoàn toàn trong việc đóng mở van.

Bộ điều khiển này có những đặc điểm nổi bật như sau:

  • Cấu tạo chính từ hợp kim nhôm nguyên khối, bên ngoài có phủ một lớp sơn Epoxy cao cấp, mang đến độ bền lâu hơn trong thời gian dài sử dụng.
  • Nguồn điện áp yêu cầu của bộ điện khi hoạt động là 220v, 24v hoặc 380v tùy thuộc vào đường ống dẫn và hệ thống chung khi hoạt động.
  • Van được điều khiển chính bằng tín hiệu đầu vào là 4-20mA. Mỗi thông số tín hiệu tương ứng với từng trạng thái hoạt động của van.
  • Thông thường thì các hệ thống công nghiệp, bộ điều khiển điện tuyến tính sẽ được kết nối trực tiếp và nhân tín hiệu từ bộ cảm biến nhiệt độ, cảm biến áp suất, cảm biến lưu lượng.

động cơ điều khiển điện tuyến tính

Nguyên lý làm việc của van bướm điều khiển điện tuyến tính

Nguyên lý hoạt động chính của van bướm điều khiển điện tuyến tính là dựa trực tiếp vào động cơ điều khiển Modulating type. Sau đó nhận tín hiệu dạng 4-20mA hoặc dạng 0 -10V DC từ những bộ cảm biến đo lường trong hệ thống.

Tùy chỉnh các tín hiệu ngõ và analog cho phép van hoạt động, đóng mở theo các góc tương ứng để qua đó cho phép lưu chất dẫn truyền qua đúng lưu lượng theo yêu cầu làm việc chung của hệ thống.

Những ưu điểm của van bướm điều khiển điện tuyến tính là gì?

Van bướm điều khiển điện tuyến tính Haitima Đài Loan
Van bướm điều khiển điện tuyến tính Haitima Đài Loan

Ưu điểm của van bướm điều khiển điện tuyến tính là gì? Tại sao dòng van bướm này lại đang trở thành sản phẩm ưu tiên số 1 trong ứng dụng các hệ thống công nghiệp tự động. Vì:

  • Đa dạng hơn trong mẫu mã, thiết kế và kích thước, nhằm đảm bảo sự phù hợp với nhiều dạng hệ thống đường ống lớn nhỏ khác nhau.
  • Khả năng đóng mở nhiều góc thay vì các dạng góc cố định như van bướm điều khiển điện dạng ON/OFF.
  • Vật liệu chế tạo đa dạng, phù hợp với các dạng môi trường làm việc khác nhau như lỏng, khí, hơi, hóa chất ăn mòn cao…
  • Đảm bảo được khả năng chịu nhiệt độ cao, làm việc trong môi trường áp lực lớn.
  • Điều khiển van hoàn toàn tự động, không tốn quá nhiều công sức vận hành, điều khiển như các dòng van hoạt động cơ học khác.
  • Thời gian đóng mở cực nhanh chỉ khoảng 8-20 giây.
  • Cấu tạo đơn giản với 2 bộ phận chính, van bướm và bộ điều khiển điện tuyến tính, cho phép việc lắp đặt, bảo dưỡng, thay thế linh kiện khi có sự cố đơn giản, dễ dàng hơn.
  • Với những ưu điểm nổi bật trên thì dòng van điện điều khiển tuyến tính trên đang được nhiều người dùng sử dụng rộng rãi hơn trong các ngành công nghiệp.

Tính ứng dụng của van bướm điều khiển điện tuyến tính

Với những ưu điểm nổi trội bên trên, dòng van này được sử dụng nhiều nhất trong các môi trường khác nhau như:

  • Ứng dụng trong ngành công nghiệp xử lý nước, lọc nước…
  • Ứng dụng hiệu quả trong nhà máy xi măng, gỗ, thép, than đá, nhà máy xăng dầu và dung môi hóa chất…
  • Ngoài ra sản phẩm cũng được sử dụng nhiều trong ngành chế biến thực phẩm, đồ uống, giải khát, bia rượu…
  • Các ngành công nghiệp như hệ thống tưới tiêu, hệ thống xử lý chất thải trong các khu chăn nuôi…
Ứng dụng van bướm điều khiển điện tuyến tính
Ứng dụng van bướm điều khiển điện tuyến tính

Một số lưu ý khi sử dụng van bướm điều khiển điện tuyến tính

Trước khi mua và sử dụng van thì ta cần chú ý đến vài điểm sau:

  • Đầu tiên khi mua sản phẩm van bướm điều khiển điện tuyến tính thì ta cần chú ý đến những thông số như: kích thước của van và đường ống. Kích thước của van và đường ống thì cần phải phù hợp với nhau.
  • Nên lựa chọn chất liệu, áp suất và nhiệt độ của van phù hợp với lựa chọn loại van để có thể đáp ứng được những môi trường phù hợp với yêu cầu của hệ thống. Điều này giúp tiết kiệm được chi phí vận hành và nâng cao tuổi thọ của van.
  • Điểm tiếp theo ta cần chú đến khi sử dụng van bướm điều khiển điện tuyến tính chính là cần vệ sinh sạch sẽ bên trong van để tránh những bụi bẩn, cặn, rác trong quá trình vận hành. Nếu để lâu thì nó ảnh hưởng đến hiệu quả hoạt động của van và có thể làm hỏng van.
  • Và trong quá trình hoạt động thì ta cần tiến hành công tác bảo trì, bảo dưỡng van bướm điều khiển điện tuyến tính thường xuyên để giúp cho van có thể hoạt động tốt. Và phát hiện sớm những sự cố hỏng hóc để thay thế phụ kiện kịp thời.

Mua van bướm điều khiển điện tuyến tính ở đâu chính hãng

Nếu khách hàng muốn tham khảo, chọn mua các dòng van bướm điều khiển điện tuyến tính thì có thể chọn Tuấn Hưng Phát là địa chỉ hoàn hảo. Bởi đây được xem là một trong những đơn vị nhập khẩu, cung cấp các dòng van công nghiệp hàng đầu tại Việt Nam. Tại đây khách hàng có thể yên tâm về chất lượng, nguồn gốc sản phẩm và số lượng cung cấp cho thị trường.

Đặc biệt hơn đến với Tuấn Hưng Phát bạn còn được hưởng những ưu đãi lớn về giá thành sản phẩm, chất lượng dịch vụ tốt nhất với khả năng tư vấn, báo giá miễn phí, giao hàng nhanh chóng, bảo hành, bảo trì chu đáo nhiệt tình.
