Mô tả

Van bướm điều khiển điện tay quay chính hãng, vận hành điều khiển bằng mô tơ điện, hỗ trợ vận hành thủ công bằng tay quay vô lăng. Sản phẩm có sẵn, đầy đủ giấy tờ CO, CQ, bảo hành 24 tháng. Quý Vị có nhu cầu tìm hiểu, nhận báo giá van bướm điện tay quay vui lòng tham khảo thêm thông tin chi tiết dưới đây, hoặc gọi ngay Hotline để nhận hỗ trợ trực tiếp.

Giới thiệu về van bướm điều khiển điện có tay quay

Van bướm điều khiển điện tay quay là loại van bướm được thiết kế có một bộ đầu điều khiển chính là mô tơ điện, hỗ trợ tích hợp tay quay vô lăng vận hành thủ công trong trường hợp có sự cố mất điện xuất hiện. Sản phẩm chủ yếu hỗ trợ các kích cỡ van từ DN150 trở lên.

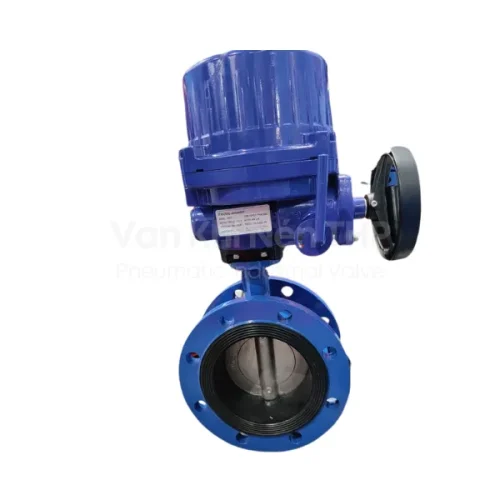

Van bướm điều khiển điện có tay quay DN350 - DN400

Hiện nay, hầu hết các loại van bướm điều khiển điện đều sẽ tích hợp bộ phận điều khiển vận hành thủ công đề phòng trường hợp mất điện, hay có vấn đề trong điều khiển tự động. Van bướm điều khiển điện tay quay có bộ phận tay quay vô lăng được tích hợp đối với những kích cỡ lớn, cần sử dụng khá nhiều lực tác động để vận hành. Hiển nhiên, việc bổ sung tay quay đã làm thiết bị trở nên cồng kềnh hơn. Có thể nói, đây là một hạn chế của nó.

Thông số kỹ thuật của van bướm điều khiển điện tay quay

  • Thông số kích thước van: 150A, 200A, 250A, 300A, 400A, 500A, 600A, 700A, 800A, 1000A
  • Thiết kế vật liệu thân van: inox. gang, thép
  • Vật liệu gioăng làm kín: Cao su EPDM, Teflon, Viton, NBR
  • Thiết kế kiểu lắp: mặt bích
  • Thiết kế tiêu chuẩn mặt bích: DIN – PN16, JIS10K, ANSI,
  • Kiểu dạng lắp đặt thông dụng wafer, 2 mặt bích
  • Khả năng chịu tải áp lực làm việc: PN10.16.25
  • Điện áp phổ biến: 220v – 24V – 380V
  • Ứng dụng thực tiễn: Cấp thoát nước, …..
  • Nguồn gốc sản phẩm: Hàn Quốc, Đài Loan
  • Thời gian bảo hành tối đa: 24 tháng
  • Giấy tờ chứng minh nguồn gốc sản phẩm: CO, CQ

>>> Có tính ứng dụng với nhiều môi trường khác nhau, lại dễ dàng lắp đặt và đáp ứng được lưu lượng lớn, van bướm đóng mở bằng điện là lựa chọn tuyệt vời mà bạn chớ nên bỏ qua.

Đặc điểm nổi bật của van bướm điều khiển điện tay quay

  • Dòng van bướm này có khả năng đóng hoặc mở một cách linh hoạt. Nó được hoạt động dựa theo cơ chế tự động ở một dây chuyền hoặc là người dùng có thể sử dụng bộ phận tay gạt để có thể điều khiển một cách thủ công.
  • Là dòng van có kích thước lớn, được chế tạo từ nhiều chất liệu, đa dạng về kiểu kết nối nên có thể hoạt động được trong môi trường có áp lực làm việc cao.
  • Trong van bướm điều khiển điện tay quay còn có hộp số trợ lực theo cấp độ giúp cho việc vận hành bằng tay được trở lên dễ dàng hơn và giúp người dùng không mất sức.
  • Thiết bị được thiết kế với phần bên ngoài cũng như bên trong khá đơn giản, hợp lý và được gắn thêm một chiếc tay quay hay còn được gọi là vô lắng. Bộ phần này được gắn trực tiếp với hệ số bánh răng của motor điện nên giúp van có thể hoạt động được ổn định hơn và không làm mất thời gian vận hành.
  • Khi van đang hoạt động mà có sự cố xảy ra thì sự đóng ngắt hoàn toàn hành trình của van đang thực hiện thì còn dang dở.
  • Người dùng có thể lựa chọn van bướm điều khiển điện tay quay theo cách điều khiển dạng On/Off đóng mở hoàn toàn theo một góc 90 độ. Hoặc là người dùng có thể lựa chọn cách vận hành dạng tuyền tính để có thể đóng mở van theo góc độ hoặc là đóng mở một cách hoàn toàn.

Cấu tạo và nguyên lý làm việc của van bướm điều khiển điện tay quay

Với mỗi thiết bị đều có thiết kế cấu tạo và nguyên lý làm việc khác nhau. Cụ thể đối với dòng van bướm điều khiển điện có tay quay là:

Cấu tạo van bướm điều khiển điện có tay quay

Thân van bướm điều khiển điện tay quay dùng để kết nối trực tiếp với các hệ thống theo dạng lắp mặt bích, wafer, lug và làm bằng chất liệu gang, inox, thép, nhựa là chính…

Đĩa van và cánh bướm được thiết kế là gang, inox, và nhựa…

Trục van là thiết bị được nhà sản xuất trang bị bằng chất liệu inox dùng để kết nối với đĩa van và bộ điều khiển với nhau.

Gioăng làm kín là bộ phận được làm bằng cao su, teflon giúp các lưu chất không bị rò rỉ ra ngoài van.

Bộ điều khiển tay quay có cấu tạo chỉnh gồm các bảng mạch, dây nối, bánh răng… thêm vào đó là một bộ tay quay. Bộ điện tay quay này sử dụng nguồn điện điều khiển 24v, 220v cùng dạng điều khiển tuyến tính đóng mở theo góc, và dạng on/off đóng mở theo một góc duy nhất.

Cấu tạo van bướm điều khiển điện tay quay
Cấu tạo van bướm điều khiển điện tay quay

Van bướm điều khiển điện tay quay hoạt động dựa vào nguyên lý nào?

Van bướm điều khiển điện tay quay hoạt động theo nguyên tắc đơn giản là khi có nguồn điện cấp trực tiếp vào bộ điện sẽ tác động lên các bảng mạch khiến các trục bánh răng trong bộ điện chuyển động. Bánh răng tác động trực tiếp lên trục van khiến cánh bướm đóng mở. Ngoài van trên bộ điều khiển còn gắn thêm một bộ phận tay quay khiến van dễ dàng đóng mở thuận lợi hơn khi gặp các sự cố về điện.

Đánh giá ưu nhược điểm của van bướm điều khiển điện tay quay

Bạn có thể căn cứ vào ưu nhược điểm từng sản phẩm để đánh giá chất lượng van, cũng như sự phù hợp của van như thế nào.

Ưu điểm của van bướm điều khiển điện tay quay

  • Có thể điều khiển đóng mở van khi có sự cố mất điện xuất hiện.
  • Đa dạng hơn về kích cỡ, chất liệu van trong quá trình sử dụng.
  • Làm việc phù hợp hơn với các môi trường, hệ thống làm việc khác nhau.
  • Được điều khiển tự động bằng bộ điện không gây tốn sức lao động của con người.
  • Dễ dàng lắp đặt, sửa chữa và bảo dưỡng hệ thống khi có sự cố.

Nhược điểm

Hiện nay các dòng van bướm điều khiển điện điện tay quay đều có giá thành cao hơn các dòng van bướm điện thông thường khác. Hơn nữa trong một số hệ thống khí hơi, thì sản phẩm không phù hợp áp dụng.

Van bướm điều khiển điện điện tay quay chính hãng KosaPlus

Nhằm giúp quý khách có thêm nhiều thông tin tham khảo hơn về các dòng van bướm điều khiển điện tay quay trong kho của Chúng tôi. Thì dưới đây là các chủng loại sản phẩm chính hãng KosaPlus được đơn vị chúng tôi độc quyền phân phối.

  • Van bướm điện vật liệu gang có tay quay KosaPlus: Ở sản phẩm này vật liệu thiết kế cho phần thân có thể là gang, cánh là inox vì thế các bạn có thể sử dụng được sản phẩm cho môi trường nước sạch, khí nén, nước thải khi qua xử lý.
Ảnh thực tế van bướm điều khiển điện có tay quay DN400 tại kho THP
Ảnh thực tế van bướm điều khiển điện có tay quay DN400 tại kho THP
  • Van bướm 2 mặt bích điều khiển điện có tay quay KosaPlus: Đây là dòng sản phẩm được sử dụng nhiều trong hoạt động bởi tính chính xác, khả năng chịu tải cao hơn những dòng van thông thường khác.

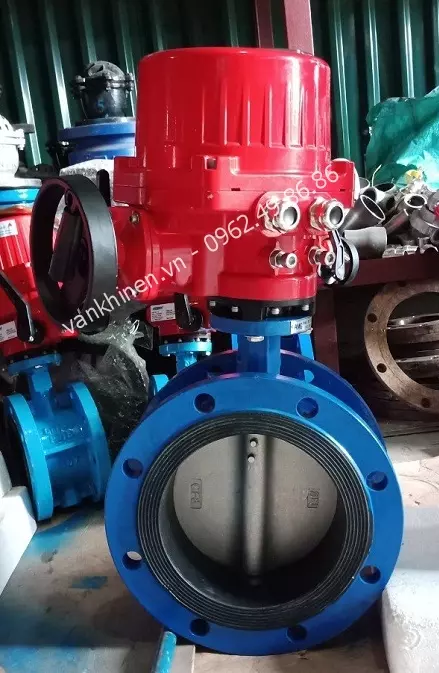

van bướm mặt bích điều khiển điện có tay quay

  • Van bướm điều khiển điện tay quay inox KosaPlus: Loại sản phẩm này với van bướm được làm hoàn toàn bằng inox nên có thể sử dụng nhiều trong hệ thống nước có hóa chất loãng, hệ thống hơi nóng…
  • Van bướm điều khiển điện tay quay nhựa KosaPlus: Sản phẩm được thiết kế dựa vào phần thân có chất liệu nhựa, có thể là các dòng nhựa UPVC, PVC, CPVC… Bạn có thể sử dụng cho hệ thống nước sạch, bể bơi hay các môi trường có hóa chất độc hại.
  • Van bướm điều khiển điện dạng tuyến tính có tay phụ KosaPlus: Có thể nói đây là dòng van điều khiển điện vô cùng đặc biệt khi bạn có thể điều khiển bằng tay phụ khi mất điện lại có thể là dạng tuyến tính đóng mở ở các góc nhất định khác nhau. Nhằm tạo ra khả năng làm việc đa dạng cho người dùng.

Quy trình chuẩn bị và lắp đặt van bướm điều khiển điện tay quay

Quy trình chuẩn bị

Để có thể lắp đặt được van bướm điều khiển điện tay quay một cách tốt nhất thì ta cần chuẩn bị đầy đủ theo những bước sau:

  • Chuẩn bị một van bướm có chất liệu, kích thước và kiểu kết nối phù hợp với đường ống hệ thống.
  • Nên lựa chọn kiểu kết nối mặt bích giữa đường ống và van bướm để có thể tạo ra được độ chắn chắn.
  • Hệ thống đường ống cần lắp đặt.
  • Chuẩn bị các bulong, gioăng cao su mật bích để có thể cố định được đường ống và làm kín được đường ống.
  • Cần chuẩn bị cờ lê, mỏ lết… và những dụng cụ để có thể phụ vụ cho việc vặn và siết chặt van.

Các bước lắp đặt van bướm điều khiển điện tay quay

  • Bước 1: Để giúp van có thể hoạt động được tốt thì ta cần phải vệ sinh sạch sẽ những vị trí lắp đặt. Sau đó thì ta cần hàn cố định các mặt bích vào đường ống của hệ thống. Tiếp đến thì gắn những gioăng làm kín theo những kích cỡ đã chuẩn bị sẵn vào mặt bích.
  • Bước 2: Khi mối hàn đã nguội thì ta tiến hành đặt van. Khi đặt van thì ta nên để van ở chế độ mỏ 1/4 trước khi lắp đặt vào hệ thống. Điều này làm giảm đi sự biến dạng của miếng gioăng khi ta siết quá chặt và các kẹt và tạo ra sự rò rỉ.
  • Bước 3: Ta cần chú ý đến đường kính của hai đường ống lắp van và hai đường ống này phải bằng nhau để có thể đảm bảo không gian hoạt động cho đĩa van.
  • Bước 4: Sau đó, thì ta tiến hành xiết chặt khiến cho ốc và vít được vặn theo hướng mặt phẳng. Và đối với những van bướm có kích thước đường kính lớn thì cần ưu tiên lắp đặt van sở hữu trục ti nằm ở vị trí ngang.
  • Bước 5: Khi đã lắp đặt xong thì ta cần tiến hành quay tay quay hoặc là sử dụng bộ điều khiển điện ngược chiều kim đồng hồ để có thể mở van và ngược lại là đóng van.

Ứng dụng của van bướm điều khiển điện tay quay

Ứng dụng van bướm inox điều khiển điện có tay quay DN300 trên hệ thống bể bơi nước mặn
Ứng dụng van bướm inox điều khiển điện có tay quay DN300 trên hệ thống bể bơi nước mặn
Ứng dụng van bướm điều khiển điện tay quay trong đời sống
Ứng dụng van bướm điều khiển điện tay quay trong đời sống

Hiện nay các dòng van bướm có tay quay đều được ứng dụng nhiều trong hệ thống xử lý cấp thoát nước tại các thành phố lớn, chung cư cao tầng, hệ thống PCCC, khu công nghiệp hay khu chế xuất.

Ngoài ra sản phẩm cũng được ứng dụng nhiều hiện nay trong lĩnh vực khí hơi, nồi hơi, lò hơi, hệ thống sửa chữa xe máy, ô tô…

Ứng dụng rộng rãi trong lĩnh vực có hệ thống xử lý dung dịch hóa chất độc hại như xăng dầu, nước biển, môi trường có hóa chất ăn mòn cao như axit, bazo…

Địa chỉ cung cấp van bướm điều khiển điện tay quay uy tín, chính hãng

Hiện tại, Vankhinen-THP đang là 1 trong các đơn vị cung cấp van điều khiển điện tay quay và các dòng van bướm điện, khí nén hàng đầu Việt Nam. Với số lượng nhập khẩu hơn 10 thương hiệu khác nhau từ các quốc gia lớn nhỏ đảm bảo mang đến cho khách hàng nguồn cung cấp đa dạng cho khách hàng. Hơn nữa kho hàng của công ty hiện tại đang có diện tích 3000m2 đảm bảo sức chứa đa dạng các mặt hàng với tình trạng luôn sẵn hàng để cung cấp cho khách hàng với thời gian nhanh nhất.

Ảnh thực tế van bướm điều khiển điện có tay quay DN350 tại kho THP

Hy vọng những thông tin trên đây sẽ giúp các bạn hiểu được van bướm điều khiển điện tay quay là gì? Các dòng van bướm điện tay quay trên thị trường có bao nhiêu loại? Và một địa chỉ mua các dòng van bướm điều khiển điện chính hãng, uy tín hiện nay. Nếu các bạn quan tâm đến bất cứ dòng van nào đều có thể liên hệ đến Hotline để được tư vấn, báo giá sản phẩm miễn phí.
