Mô tả

Cung cấp các model van bướm tay gạt – tay kẹp chính hãng, sẵn hàng tại kho Hà Nội với đầy đủ các kích cỡ, bảo hành 12 tháng. Quý Vị có nhu cầu tìm hiểu sản phẩm, nhận tư vẫn – báo giá van bướm tay gạt? Tham khảo thông tin sản phẩm dưới đây ngay, hoặc liên hệ Hotline để nhận hỗ trợ.

Giới thiệu sản phẩm van bướm tay gạt

Van bướm tay gạt có tên tiếng anh là Wafer Butterfly Valve Handle, là dạng van bướm được thiết kế bộ phận điều khiển bằng tay gạt – tay kẹp. Đặc điểm nổi trội của dòng sản phẩm này là vận hành đóng mở nhanh chỉ bằng thao tác gạt phần tay gạt sang trái hoặc sang phải để đóng hoặc mở van. Ưu điểm khác của dòng sản phẩm này là vận hành đóng mở linh hoạt: có thể đóng mở hoàn toàn hoặc đóng mở theo góc để điều tiết lưu lượng.

Do van bướm tay gạt cần sử dụng hoàn toàn sức người để vận hành đóng mở nên sẽ khá khó khăn khi kích cỡ van quá lớn. Các nhà sản xuất thường chỉ giới hạn sản xuất các kích cỡ van từ  DN50 – DN300 (2″ – 12″). Nếu kích cỡ quá lớn, áp lực lưu chất tác động lên cánh van cùng sức nặng cơ học của van sẽ khiến vận hành rất khó khăn. Lúc này chúng ta nên cân nhắc tới các sản phẩm van bướm tay quay hoặc van bướm điều khiển tự động.

Sẵn hàng van bướm tay gạt chính hãng Wonil DN50 - DN300

Tên thường gọi của van bướm tay gạt có rất nhiều, sự khác của tên gọi này phụ thuộc vào vùng miền, các đơn vị sử dụng và cách gọi của anh em kỹ thuật , dưới đây là một số tên gọi phổ biến:

  • Van bướm tay gạt
  • Van cánh bướm tay gạt
  • Van bướm gạt tay
  • Van bướm tay kẹp
  • Van bướm mỏ vịt

Hiện nay để đáp ứng nhu cầu rất lớn của thị trường, Vankhinen-THP đã và đang nhập khẩu dòng van bướm tay gạt Hàn Quốc để phục vụ các công trình dự án tại Việt Nam. Thêm nữa, Chúng tôi vẫn luôn cố gắng với tiêu chí phục vụ khách hàng một cách tốt nhất. nên chúng tôi đã lưu kho sẵn hàng đa dạng mẫu mã chủng loại sản phẩm.

Nếu bạn có nhu cầu tìm mua – nhận báo giá van bướm này có thể liên hệ theo hotline để nhận tư vấn trực tiếp từ nhân viên. Không những vậy, Chúng tôi rất hoan nghênh những yêu cầu, đăng ký tham quan – xem hàng mẫu trực tiếp tại kho của Quý Khách Hàng. Khi đó, Quý Vị sẽ có đánh giá trực quan nhất đến sản phẩm cũng như dịch vụ của Chúng Tôi.

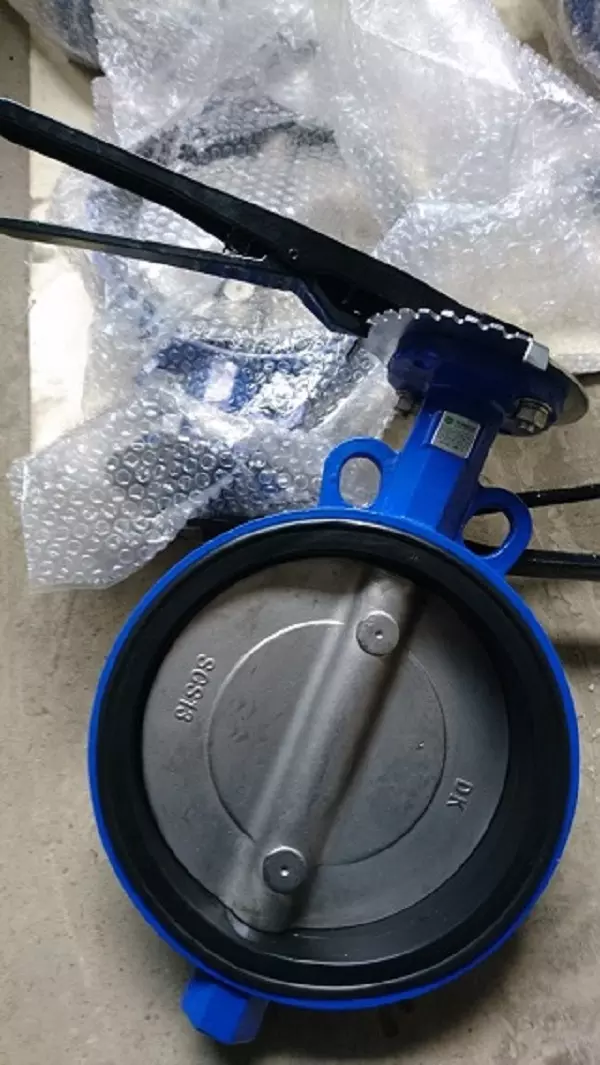

Hình ảnh van bướm tay gạt thực tế

Van bướm tay gạt inox DN50 - DN150 Van bướm tay gạt thân gang cánh inox Wonil DN50 - DN300

Thông số kỹ thuật chung

  • Kiểu hoạt động: ON/OFF hoặc mở theo 1 góc nhất định
  • Van bướm tay gạt được sản xuất theo tiêu chuẩn ISO quốc tế
  • Kích thước tiêu chuẩn của van: DN50 (2″) – DN30 (12″)
  • Áp lực cho phép – áp suất tối đa trên hệ thống: PN10, PN16, PN25
  • Nhiệt độ môi chất sử dụng: 0 ~ 80 độ C
  • Môi trường sử dụng: nước, nước thải, khí
  • Kiểu kết nối hay kiểu lắp đặt: mặt bích
  • Xuất xứ: Trung Quốc, Hàn Quốc, Malaysia, Đài Loan,.v.v..

Đặc điểm nổi bật của van bướm tay gạt

  • Vật liệu chế tạo của van: thân van thường làm từ chất liệu gang, gang dẻo, inox 201-304-316, thép; đĩa và trục van chế tạo bởi thép, gang, inox sus201-304-316. Trên thân van canh bướm tay gạt  được sơn phủ lớp sơn chống ăn mòn epoxy giúp cho ban có độ bền cao.
  • Thân van được cấu tạo bởi gioăng làm kín EPDM/NBR bằng cao su, làm kín rất tốt và van hoạt động cũng êm hơn.
  • Trên ty có 2 vòng làm kín giúp van luôn kín trong suốt quá trình vận hành, hoạt động.
  • Được thiết kế bộ phận điều khiển là tay gạt, bộ phận này hoàn toàn tách rời với thân van. Mặt trên của tay gạt được chế tạo dạng răng cưa để cố định van theo tưng góc mở.
  • Được ứng dụng trong nhiều môi trường khác nhau như nước sạch, hơi nóng, xăng, dầu, gas… Tuy nhiên nên hạn chế lắp đặt trong môi trường có tính ăn mòn và độc hại vì cơ chế vận hành hoàn toàn thủ công bằng sức người.
  • Giá thành so với các loại van bướm cùng kích thước, vật liệu thuộc loại rẻ nhất, do đó phù hợp cho các công trình, hệ thống giới hạn chi phí và giúp giải quyết bài toán chi phí cho các gói thầu.
  • Thao tác vận hành đơn giản, dễ dàng, không đòi hỏi nhiều về yêu cầu kỹ thuật, bất cứ ai cũng có thể sử dụng mà không gặp khó khăn.
  • Sử dụng trong phạm vi kích thước đường ống ở mức trung bình nhỏ hơn DN300 vì vận hành thủ công bằng cách dùng sức người.
  • Có khả năng  thay thế, sửa chữa các chi tiết riêng biệt, khi có hỏng hóc xảy ra, đặc biệt là đối với các van có kích thước lớn.
  • Không cần diện tích và không gian lắp đặt rộng.

Phân loại van bướm tay gạt

Theo kiểu kết nối

Phân loại van bướm tay gạt theo kiểu kết nối
Phân loại van bướm tay gạt theo kiểu kết nối

Van bướm tay gạt kiểu kẹp – Wafer

Đây là kiểu kết nối phổ biến và thông dụng nhất vì cách thiết kế rất tối giản, giá thành lại tương đối rẻ so với các loại khác. Khi lắp đặt, chỉ cần xỏ bulong vào 2 vị trí cố định van, sau đó van sẽ được kẹp chặt kín lưu chất bởi 2 mặt bích của 2 ống ở hai bên.

Van bướm tay gạt kiểu tai bích – Lug

Đặc điểm nổi bật của loại van này là có 4 vị trí có thể xỏ bulong liên kết với mặt bích. Do đó, so với dạng Wafer khâu lắp đặt sẽ phức tạp hơn nhưng bù lại được định vị tốt hơn nên độ chắc chắn và an toàn sẽ cao hơn. Bên cạnh đó, khả năng làm kín, chịu nhiệt, chịu lực của loại van này cũng rất tốt. Đây cũng chính là lí do một số trường hợp được chỉ định sử dụng.

Van bướm tay gạt 2 mặt bích kiểu Doubel Flanged

Loại van này được kết nối riêng biệt với từng mặt bích trên đường ống nên đảm bảo về mức độ an toàn và khả năng làm kín tốt nhất trong các loại. Thông thường sẽ sử dụng van bướm 2 mặt bích cho những đường ống có kích cỡ lớn, hoặc do đặc thù của lưu chất sử dụng và điều kiện làm việc.

Theo vật liệu chế tạo

Phân loại van bướm tay gạt theo chất liệu cấu tạo
Phân loại van bướm tay gạt theo chất liệu cấu tạo

Van bướm tay gạt inox

Van bướm tay gạt inox được sản xuất bằng chất liệu inox 304, inox 316 hoặc inox 201 có đặc tính độ bền cao, chống ăn mòn tốt, chịu nhiệt cao, chịu áp lực lớn. Do đó được ứng dụng rộng rãi trong nhiều lĩnh vực, hệ thống nhất. Đặc biệt là hệ thống hơi nóng, khí nén hoặc hóa chất… Tuy nhiên, về giá thành so với các loại khác tương đối cao.

Van bướm tay gạt gang

Đây là loại vật liệu phổ thông nhất và cũng có giá thành rẻ nhất nên được sử dụng rộng rãi trong hệ thống cấp, thoát nước, phòng cháy chữa cháy, khí nén…Điểm đặc biệt là bên ngoài thân van được sơn phủ một lớp Epoxy chống bám bụi, tăng khả năng làm việc ngoài trời và giá thành hợp lý.

Van bướm tay gạt thép

Van bướm tay gạt thép được sử dụng cho môi trường có nhiệt độ cao và áp suất cao như hơi nóng, khí nén, xăng, dầu….Tuy nhiên giá thành cũng khá đắt, do đó chúng chỉ được sử dụng trong những điều kiện môi trường đặc biệt.

Van bướm tay gạt nhựa

Dòng van bướm tay gạt nhựa được sản xuất chuyên dụng cho môi trường hóa chất có tính ăn mòn mạnh như axit, bazo, muối… hoặc môi trường nước thải. Bởi đặc tính của nhựa là chống ăn mòn cực tốt, tuy nhiên điểm hạn chế của loại van này là chỉ làm việc, hoạt động tốt nhất trong phạm vi giới hạn nhiệt độ và áp suất nhất định.

Theo thương hiệu

Phân loại van bướm tay gạt theo thương hiệu
Phân loại van bướm tay gạt theo thương hiệu

Van bướm tay gạt Wonil Hàn Quốc

Dòng van bướm tay gạt Wonil Hàn Quốc được ứng dụng khá phổ biến và cũng được rất nhiều người dùng ưa chuộng. Bởi như chúng ta đã biết, thương hiệu Wonil là một trong những hãng sản xuất van công nghiệp hàng đầu tại Hàn Quốc. Với dây chuyền công nghệ hiện đại, tiên tiến, tất cả sản phẩm trước khi có mặt trên thị trường đều phải trải qua các khâu kiểm định chất lượng nghiêm ngặt.

Van bướm tay gạt Samwoo

Van bướm Samwoo là dòng van bướm được sản suất từ hãng Samwoo – Hàn Quốc. Van được làm từ nhiều vật liệu khác nhau là gang, inox 304, 316. Đặc trưng của hãng là luôn có logo công ty SW được đúc ở phần thân van và được phủ lớp sơn dầy Epoxy màu đen xám thay vì màu xanh. Ngoài ra, loại van này cũng phù hợp làm việc  ở đa dạng các môi trường khác nhau hiện nay trên thị trường.

Ứng dụng của van bướm tay gạt

Van bướm tay gạt được sử dụng rộng rãi trong các ngàng cấp thoát nước, xử lý nước thải, nước sinh hoạt, trong hệ thống HVAC, trong các hệ thống khí, trong các ngàng xi măng, đóng tàu, cấp liệu. Dưới đây là một số ứng dụng phổ biến:

  • Trong hệ thống đường ống cần đóng mở nhanh, đòi hỏi ít không gian vận hành mà van bướm dạng tay quay không đáp ứng được.
  • Trong hệ thống tàu thuyền, cụ thể được sử dụng vào hệ thống nước ballast, hệ thống cấp dầu nhiên liệu, cũng như hệ thống cấp và thoát nước trên tàu.
  • Trong hệ thống phòng cháy chữa cháy vì thao tác vận hành đơn giản, phù hợp với tính cấp bách và nhanh chóng.
  • Trong các nhà máy thủy điện, cụ thể trong đường ống dẫn nước trong các trạm cung cấp.
  • Trong hệ thống cấp thoát nước, xử lý nước thải…

>>> Sản phẩm van bướm không chỉ hoạt động với kiểu tay gạt, tay kẹp mà nó còn một mẫu rất thông dụng được biết đến với tên gọi van bướm tay quay, mọi người cùng tìm hiểu nha.

Một vài mẫu van bướm tay gạt tại THP

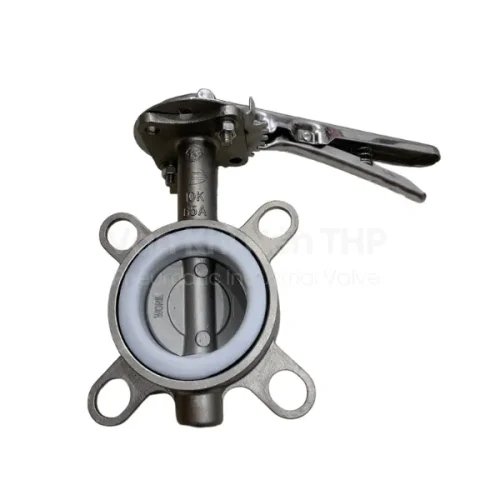

Van bướm tay gạt inox gioăng teflon PTFE

Van bướm tay gạt inox

Thông số kỹ thuật:

  • Kích thước: DN50 (2″) – DN300 (12″)
  • Vật liệu: thân, trục, đĩa van: inox 201, 304, 316
  • Gioăng làm kín: Teflon, inox (làm kín trực tiếp bằng inox hoặc bằng gioăng teflon)
  • Áp suất làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: 0-180 độ C
  • Môi trường: nước, nước thải, khí, hóa chất, dược phẩm
  • Kiểu kết nối, kiểu lắp: Wafer
  • Hãng sản xuất: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

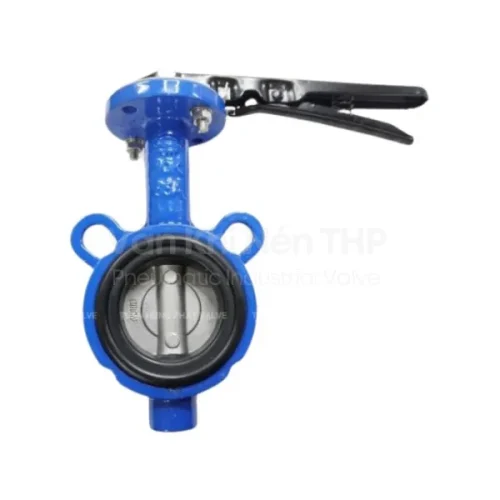

Van bướm tay gạt thân gang cánh inox gioăng EPDM

Van bướm tay gạt thân gang cánh inox 304 Wonil Hàn Quốc tại THP

Thông số kỹ thuật:

  • Kích thước: DN50 (2″) – DN300 (12″)
  • Vật liệu: thân gang, gang dẻo
  • Sơn: lớp sơn tĩnh điện màu xanh bóng
  • Vật liệu: trục, đĩa van: inox 304
  • Gioăng làm kín: gioăng cao su EPDM
  • Áp suất làm việc: PN10, PN16
  • Nhiệt độ làm việc: 0 – 90 độ C
  • Môi trường: nước, dầu, khí nén
  • Kiểu kết nối, kiểu lắp: Wafer – mặt bích
  • Hãng sản xuất: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng

Van bướm nhựa tay kẹp

Van bướm nhựa tay gạt Đài Loan tại Tuấn Hưng Phát

Thông số kỹ thuật

  • Kích thước: DN40 – DN200
  • Vật liệu cấu tạo: PVC, CPVC, UPPVC, PP, PVDF
  • Gioăng làm kín: PTFE
  • Nhiệt độ cho phép: -5ºC ~ 95ºC
  • Áp suất: PN10 – PN16
  • Kiểu lắp: Wafer đa tiêu chuẩn
  • Môi trường: Nước, nước thải, khí, hóa chất ăn mòn cao
  • Xuất xứ: Trung Quốc – Đài loan
  • Bảo hành: 12 tháng

Van cánh bướm tay gạt AUT – Malaysia

Van bướm tay gạt Malaysia
Van bướm tay gạt Malaysia

Thông số kỹ thuật:

  • Kích thước: van có kích thước từ DN50 đến DN600, chúng tôi luôn có sẵn hàng phục vụ quý khách.
  • Vật liệu chế tạo: van được thiết kế với phần thân chính có vật liệu bằng gang xám, gang cầu bao gồm phần thân van và tay gạt hoặc tay quay. Cánh bướm và trục van được làm bằng vật liệu inox 304.
  • Gioăng làm kín bằng cao su chất lượng cao giúp gia tăng tuổi thọ cho van.
  • Thiết kế phù hợp, đa dạng cho các loại tiêu chuẩn, có thể lắp lẫn các tiêu chuẩn: BS, DIN, ANSI, JIS, v.v..
  • Kết nối kiểu mặt bích làm kích thước van trở nên nhỏ gọn, và giảm mạnh về trọng lượng. So với các loại van khác cùng chức năng như van cổng, van bướm tay gạt AUT có kích thước bé hơn khoảng 5 lần.
  • Van có dạng wafer hoặc 2 mặt bích gắn liền trên thân van.
  • Điều khiển bằng tay.
  • Điều khiển đóng mở theo góc nhất định.
  • Áp lực làm việc tối đa, max: 16bar (PN16).
  • Lớp sơn được bảo vệ bởi lớp Epoxy dày, bao phủ toàn bộ mặt ngoài lẫn mặt trong, giúp van luôn mới 100% tới khi sử dụng.
  • Nhiệt độ làm việc: từ -10 đến +80 độ C.
  • Cánh van làm bằng inox 304 nên thích hợp với nhiều môi trường: nước sạch, nước thải, hệ thống phòng cháy.
  • Số lượng trong kho: chúng tôi nhập khẩu trực tiếp với số lượng lớn đáp ứng đủ các dự án lớn nhỏ của mọi khách hàng.
  • Bảo hành: Chúng tôi bảo hành 12 tháng theo cơ chế 1 đổi 1 với bất kỳ lý do gì.

Liên hệ nhận báo giá van bướm tay gạt

Để có được bảng báo giá tốt nhất của van bướm tay gạt bạn cần liên hệ đến các công ty cung cấp và phân phối van uy tín. Vankhinen-THP đã hoạt động trong lĩnh vực nhập khẩu trực tiếp và phân phối van bướm tay gạt  trong gần 20 năm qua. Chúng tôi cam kết sẽ mang đến sản phẩm van bướm có giá bán tốt mà chất lượng được kiểm định rõ ràng.

Hơn thế, kho hàng luôn lưu trữ số lượng lớn van công nghiệp nhập khẩu Hàn Quốc, Đài Loan, Malaysia,…Từ các hãng nổi tiếng và đạt tiêu chuẩn quốc tế. Mong rằng sẽ có sự hợp tác lâu dài với quý khách hàng. Mọi thông tin chi tiết vui lòng liên hệ đến hotline để được nhân viên chăm sóc khách hàng tư vấn và hỗ trợ báo giá van bướm tay gạt chi tiết nhất.

>> Có thể Bạn quan tâm đến dòng van điều khiển tự động như: Van bướm điều khiển điệnVan bướm điều khiển khí nén
