Van bướm Wonil Hàn Quốc được đánh giá là một sản phẩm tốt, có tên tuổi và được sử dụng ở nhiều quốc gia trên thế giới. Được lắp đặt phổ biến ở nhiều hệ thống công nghiệp khác nhau. Vậy tại sao dòng van bướm này lại được sử dụng phổ biến trên thị trường? Ta cùng nhau đi tìm hiểu trong bài viết dưới đây nha.

Giới thiệu van bướm Wonil Hàn Quốc

Thương hiệu Wonil Hàn Quốc

Van bướm Wonil Hàn Quốc là một trong những dòng van bướm được Tuấn Hưng Phát nhập khẩu và phân phối độc quyền mang thương hiệu Wonil, xuất xứ Hàn Quốc. Như chúng ta biết, Hàn Quốc là đất nước có dây chuyền công nghệ sản xuất hiện đại, tiên tiến được xếp hạng vào top đầu trên thê giới. Chính vì thế, hầu hết các sản phẩm của Hàn Quốc có mặt trên thị trường đều đảm bảo chất lượng, nhanh chóng được người dùng tin tưởng, chọn lựa.

Về thương hiệu Wonil thuộc công ty Wonil Industry được thành lập từ năm 1987 với các sản phẩm van công nghiệp dạng cơ đạt chuẩn chất lượng KS, KFI, KC, IOS 9002, INNO-BIZ,…Tính đến thời điểm hiện tại, sau hơn 30 năm phát triển, thương hiệu Wonil đã có mặt ở nhiều quốc gia và được ứng dụng rộng rãi trong nhiều hệ thống, mối trường khác nhau. Khi thăm quan các hệ thống nhà máy sản xuất, PCCC, cấp thoát nước, xử lý nước thải… chúng ta dễ dàng thấy sự hiện diện của dòng van Wonil, ví dụ van bướm, van cổng, van một chiều… Mỗi loại sẽ thực hiện nhiệm vụ, chức năng khác nhau.

Van bướm inox Hàn Quốc Wonil
Van bướm inox Hàn Quốc Wonil

Van bướm Wonil Hàn Quốc

Van bướm Wonil Hàn Quốc được nhập khẩu từ Hàn Quốc với nhiều ưu điểm nổi bật như bộ điều khiển tự động bằng điện, khí nén hoặc thủ công bằng tay quay, tay gạt. Chất liệu chế tạo van là inox, gang, thép… có độ bền cao, chống ăn mòn, làm việc tốt trong điều kiện môi trường nhiệt dộ cao, áp lực lớn. Dòng van này còn có khả năng đảm bảo độ kín khít tuyệt vời bằng thiết kế hiện đại nhất kết hợp với sự liên kết chặt chẽ của thân, gioăng làm kín, đĩa, trục của van. Điểm cộng này đã khắc phục hoàn hảo những lỗi cơ học thường gặp của van bướm thông thường. Đặc biệt ở phần thân van còn được gắn bộ hiển thị màu chỉ báo đóng mở, đây là một cải tiến tuyệt vời, giúp người dùng dễ dàng kiểm soát tình trạng đóng mở van từ xa bằng mắt thường.

Van bướm wonil hàn quốc do công ty TNHH Công Nghiệp Wonil – WONIL INDUSTRIAL sản xuất, luôn tuân thủ và đảm bảo các tiêu chuẩn khắt khe của ngành van công nghiệp hàn quốc. Với cương vị đứng đầu ngành, sản xuất van của hàn quốc có những chứng chỉ chất lượng hàng đầu bao gồm:
Chứng nhận van bướm wonil hàn quốc đạt tiêu chuẩn KS B 2813.

Chứng nhận van bướm wonil hàn quốc đạt tiêu chuẩn Q-mark do viện nghiên cứu thí nghiệm điện hàn quốc cung cấp.
Chứng nhận van bướm wonil hàn quốc đạt tiêu chuẩn Q-mark do viện nghiên cứu thí nghiệm điện hàn quốc cung cấp.
Chứng nhận van bướm wonil hàn quốc đạt tiêu chuẩn an toàn vệ sinh KC của hàn quốc.
Chứng nhận van bướm wonil hàn quốc đạt tiêu chuẩn an toàn vệ sinh KC của hàn quốc.
Catalogue van bướm wonil hàn quốc
Catalogue van bướm wonil hàn quốc
Model WSBL-16 ( Tay Gạt ) WSBG-16 ( Tay Quay )
Môi Trường Nước Nước
Áp Suất Tối Đa 1,56 MPa trở xuống 1,56 MPa trở xuống
Nhiệt Độ 5°c đến 90°c 5°c đến 90°c
Phương Thức Kết Nối KS 16K WAFER KS 16K WAFER
Áp Suất Test 3,0 MPa ở áp lực nước 3,0 MPa ở áp lực nước
Chất Liệu
Thân Van
Gioăng
Gang dẻo GCD450
SSC 13 / EPDM
Gang dẻo GCD450
SSC 13 / EPDM

>>> Xuất xứ từ Hàn Quốc, thương hiệu nổi tiếng Wonil, đó là Van bướm Hàn Quốc, thiết kế nhỏ gọn, ứng dụng trong rất nhiều lĩnh vực công nghiệp khác nhau.

Cấu tạo và nguyên lý hoạt động của van bướm wonil Hàn Quốc

Cấu tạo của van bướm Wonil

Cấu tạo van bướm Hàn Quốc Wonil gồm các bộ phận chính dưới dây:

Cấu tạo của van bướm wonil hàn quốc
Cấu tạo của van bướm wonil hàn quốc
  • Thân van: được chế tạo từ gang dẻo hoặc inox cao cấp có độ bền cao, chống ăn mòn, chịu nhiệt độ cao, áp lực tốt và làm việc dược trong mọi điều kiện môi trường khác nhau. Trên thân van có những lỗ dùng để định vị đường ống bởi các bu long và đai ốc. Đặc điểm nhận dạng thân van của thương hiệu Wonil: mặt trước trên cổ van có tên thương hiệu đúc nổi và tem của nhà sản xuất chữ Hàn Quốc, mặt sau cũng có logo ở phần cổ van được đúc nổi kèm một số thông tin về thông số kỹ thuật cơ bản.
  • Đĩa van: là một tấm kim loại nó làm nhiệm vụ đóng mở và điều tiết dòng chảy theo góc điều chỉnh của đĩa van thông qua cơ cấu điều chỉnh hoặc tay quay, chất liệu thường bằng inox 304. Đây là bộ phận trực tiếp tiếp xúc với dòng lưu chất đi qua van.
  • Gioăng làm kín: chất liệu EPDM  cho nhiệt độ làm việc tối đa là 120 °C được thiết kế giữa thân van, đĩa van và vị trí kết nối với đường ống. Mục đích làm kín, tránh hiện tượng rò rỉ lưu chất ra bên ngoài, giảm lực ma sát tối đa và chống ăn mòn đĩa van. Đặc điểm nhận dang trên bề mặt giăng đúc nổi xuất xứ “KOREA”.
  • Bộ phận điều khiển: có thể là thủ công bằng tay quay, tay gạt hoặc tự động bằng điện, khí nén nhưng vẫn được thiết kế vận hành thủ công trong trường hợp bị ngắt điện. Mỗi bộ điều khiển khác nhau sẽ có cơ chế vận hành và ưu, nhược điểm khác nhau để người dùng lựa chọn. Với loại tay quay vô lăng tín hiệu điện còn có thêm công tắc điện để báo trạng thái hoạt động của van là đóng hoặc mở về tủ điều khiển
  • Ngoài ra còn có bu lông, đai ốc, bánh răng…

Nguyên lý hoạt động

Nguyên lý hoạt động của van bướm wonil hàn quốc

Van bướm Wonil Hàn Quốc sẽ hoạt động theo cơ chế góc xoay 90 độ song song hoặc vuông góc với trục van của đĩa van. Cụ thể khi van ở trang thái đóng hoàn toàn góc quay sẽ là 0 độ. Khi đó nếu chúng ta tác động một lực lên bộ phận điều khiển là tay quay, tay gạt hoặc cấp điện, khí nén vào bộ điều khiển điện, khí nén, trục van sẽ truyền chuyển động khiến đĩa van dịch chuyển quay góc 90 độ sang trạng thái mở, cho phép lưu chất đi qua. Tương tự như vậy thì van đang ở trạng thái mở hoàn toàn, người dùng muốn chuyển sang trạng thái đóng. Thì chỉ cần quay ngược lại một góc 90 độ lên trục van.

>>> Còn rất nhiều mẫu van bướm khác nữa nhé, xem thêm tại: Butterfly ValveVan Bướm

Van bướm Wonil Hàn Quốc sẵn hàng tại Tuấn Hưng Phát

Như đã giới thiệu từ đầu, hiện nay tại thị trường Việt Nam, Tuấn Hưng Phát là đơn vị độc quyền phân phối dòng sản phẩm van bướm Wonil Hàn Quốc. Với đa dạng mẫu mã, kiểu dáng, kích cỡ, đầy đủ giấy tờ CO, CQ cùng với chế độ bảo hành lên đến 24 tháng, chính sách 1 đổi 1 từ nhà sản xuất. Dưới đây là một số sản phẩm phổ biến, sẵn hãng số lượng lớn tại kho THP:

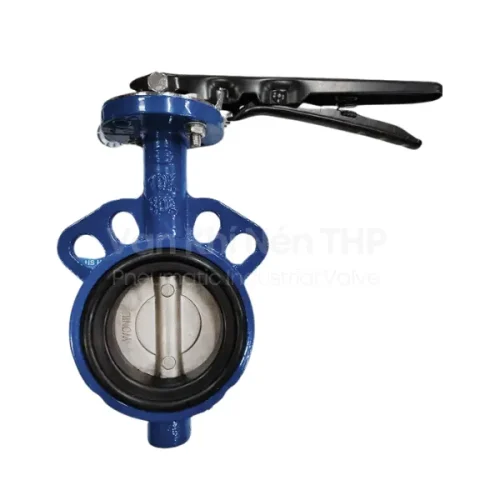

Van bướm Wonil tay gạt

Dòng van được sử dụng phổ biến được nhiều khách hàng sử dụng và ưa chuộng. Vì những tiện lợi, đơn giản khi sử dụng cùng những tính năng tuyệt vời. Về cấu tạo, phần thanh cố định sẽ được thiết kế phía trên, phần thanh chuyển động nằm phía dưới. Khi vận hành chỉ cần gạt phần thanh chuyển động 1 góc 90 độ để đóng, mở. Ưu điểm của loại van này là thiết kế nhỏ gọn, giá thành rẻ, môi trường sử dụng đa dạng nhưng chỉ đáp ứng được trong phạm vi kích thước nhất định vì nguyên tắc vận hành chủ yếu bằng tay, dùng sức người nên hạn chế.

Van bướm Wonil tay gạt
  • Model: WBL-
  • Kích cỡ: DN40 – DN300
  • Được làm từ: gang, inox hoặc nhựa
  • Tiêu chuẩn: JIS 10K, 20K
  • Kiểu kết nối: Wafer, lắp bích
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: 0 ~ 180ºC
  • Hoạt động trong môi trường: nước, nước thải, dòng hóa chất hoặc lưu chất dạng hạt.
  • Bảo hành: 24 tháng

Xem chi tiết: Van bướm tay gạt inox 304, 316 Wonil

Van bướm tay gạt thân gang cánh inox Wonil

Van bướm Wonil tay quay

Van bướm Wonil tay quay về nguyên tắc vận hành tương tự van bướm tay gạt đều dùng sức người tác động lên bộ phận điều khiển để van hoạt động. Điểm khác biệt, phần điều khiển là tay quay kết hợp với bộ bánh răng trợ lực hỗ trợ quá tình đóng, mở, khi thực hiện mở van chỉ cần xoay tay quay ngược chiều kim đồng hồ, đóng van thì quay ngược lại. Ưu điểm của loại van này là phù hợp với hệ thống đa dạng kích cỡ, kiểu vận hành đơn giản, không đòi hỏi yêu cầu kỹ thuật cao, giá thành hợp lý, đáp ứng được nhu cầu sử dụng của nhiều khách hàng.

Van bướm Wonil tay quay
  • Model: WBG-
  • Kích cỡ: DN50 – DN600
  • Phần thân được làm: gang, nhựa hoặc inox
  • Tiêu chuẩn: JIS10K, 20K
  • Kiểu kết nối: Wafer, lắp bích
  • Áp lực sử dụng: PN10, PN16 hoặc PN20
  • Nhiệt độ làm việc: 0 ~ 180ºC
  • Môi trường hoạt động: nước, hệ thống xử lý nước thải, đường ống dẫn hóa chất…
  • Bảo hành: 24 tháng

Xem chi tiết: Van bướm tay quay inox 304, 316 Wonil

Van bướm Wonil điều khiển điện

Van bướm Wonil điều khiển điện được thiết kế phần thân là van bướm Wonil kết hợp phần điều khiển là bộ điều khiển điện Kosaplus Hàn Quốc hoặc Haitima Đài Loan. Với nguồn điện cấp vào là 24V, 220V hoặc 380V phù hợp với mọi vị trí lắp đặt và nguồn điện thông dụng ở Việt Nam. Ưu điểm lớn nhất là thích hợp với hệ thống có kích thước lớn, lắp đặt được ở những vị trí xa trung tâm, khuất tầm nhìn, dưới sâu, trên cao… Hoặc lắp đặt ở các vị trí có môi trường khắc nhiệt, có nhiệt độ cao và áp lực lớn.

Van bướm Wonil điều khiển điện
  • Kích cỡ: DN50 đến DN400
  • Chất liệu: thân inõ, cánh bướm inox hoặc thân gang cánh inox.
  • Chất liệu làm gioăng: cao su EPDM/ teflon
  • Chất liệu chế tạo đầu điện: hợp kim nhôm cao cấp
  • Tiêu chuẩn: IP 67
  • Nguồn điện áp: 220v, 24v hoặc 380v
  • Dạng kết nối: mặt bích hoặc wafer
  • Áp lực làm việc: PN10, PN16
  • Mức nhiệt độ thích hợp: 80 cho đến 180 độ C
  • Hoạt động trong hệ thống: nước, nước thải…
  • Bảo hành:24 Tháng

Xem chi tiết: Van bướm điều khiển điện

Van bướm Wonil điều khiển khí nén

Tương tự van bướm điều khiển điện, dòng van này cũng được thiết kế phần điều khiển là bộ truyền động khí nén Haitima Đài Loan haowjc Kosaplus Hàn Quốc. Với cơ chế vận hành đóng mở tự động theo chu trình cấp khí nén. Việc sử dụng bộ điều khiển khí nén sẽ tác động trực tiếp lên phần trục van. Từ đó, giúp dòng lưu chất được đu qua van một cách dễ dàng. Cùng lúc đó, cánh bướm sẽ nằm cùng chiều với đường đi của dòng chảy. Ưu điểm, phù hợp với hệ thống sử dụng khí nén, vận hành đơn giản, thiết kế nhỏ gọn.

Van bướm Wonil điều khiển khí nén
  • Chất liệu: gang, inox cao cấp…
  • Đường kính: DN50 – DN600
  • Áp suất làm việc: 16bar
  • Loại vận hành: On/Off hoặc tuyến tính
  • Áp suất khí nén: 2 bar – 8 bar
  • Thời gian đóng mở: 1 – 2 giây
  • Dạng kết nối với đường ống: mặt bích, wafer kẹp.
  • Nhiệt độ hoạt động: -5 đến 180 độ C
  • Tiêu chuẩn mặt bích: tiêu chuẩn JIS10k, BS PN10, ANSI class 150 hoặc DIN.
  • Bảo hành: 24 tháng

Lưu ý lắp đặt, bảo trì van bướm Wonil Hàn Quốc

Để lắp đặt van bướm Wonil Hàn Quốc vào hệ thống đảm bảo van hoạt động ổn định, tuổi thọ bền lâu, chắc chắn, quý vị cần lưu ý đến một số vấn đề dưới đây:

  • Đặt van bướm wonil ở vị trí mở 1/4 trước khi lắp đặt, để tránh làm biến dạng miếng đệm do xiết quá chặt dẫn tới kẹt van và rò rỉ trong quá trình hoạt động của van.
  • Đường kính của 2 đường ống lắp van bướm wonil hàn quốc phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.
  • Cần có một khoảng cách mặt bích vừa đủ để lắp van không làm hư hại miếng đệm.
  • Cần siết chặt các ốc vít và siết từ từ theo mặt phẳng.
  • Không sử dụng miếng đệm giữa mặt bích van và đường ống.
  • Kích thước mặt bích phải đồng nhất kích thước ống.
  • Không sử dụng hàn ở vị trí van bướm wonil đã được lắp đặt.
  • Với những van bướm có kích thước và đường kính lớn cần ưu tiên lắp van với trục ti ở dạng ngang.
  • Khi tiến hành xoay tay quay của van bướm wonil hàn quốc theo chiều ngược kim đồng hồ là hực hiện quá trình mở van. Ngược lại khi quay tay quay theo thuận chiều kim đồng hồ là tiến hành thao tác đóng van. Việc đóng mở chỉ cần tác động lực vào vô lăng hay tay gạt ở góc từ 0 độ – 90 độ.
Lưu ý lắp đặt, bảo trì van bướm Wonil Hàn Quốc
Lưu ý lắp đặt, bảo trì van bướm Wonil Hàn Quốc

Công thức bảo trì van

  • Bộ phận cần van chuyển đồng của van bướm wonil hay các vật chất khác có thể bám vào gây khó khăn cho việc vận hành. Khi sử dụng đến một thời gian nhất định, cần thực hiện bảo trì thiết bị (thường từ 3 – 6 tháng tùy thuộc vào môi trường mà van hoạt động).
  • Cần làm sạch và bôi trường thường xuyên phần thân van bướm bị lộ ra bên ngoài. Một số loại van cần bôi trơn cả bên trong lẫn bên ngoài.
  • Với các van bướm sử dụng trong thời gian 2-3 năm chúng ta tháo ra để bảo trì và kiểm tra tình trạng các chi tiết có trong thân van bướm. Giúp đảm bảo độ kín khít, nếu không còn đảm bảo thì chúng ta nên thay thế ngay để tránh ảnh hưởng đến hệ thống làm việc.

>>> Lưu ý: Van rất dễ hưu hỏng ở góc làm việc từu 15 độ – đến 75 độ. Ngoài ra, van có thể dùng để điều tiết dòng chảy vì vậy lực tác động của dòng chảy sẽ tác động lên đĩa van cho nen trong những điều kiện nhất định người ta sử dụng cơ cấu gài góc độ mở.
