Mã: VBDKKNHQS1 Danh mục:

Mô tả

Van bi điều khiển khí nén Hàn Quốc do Vankhinen-THP phân phối là dòng van bi có được lắp đặt thêm bộ điều khiển từ thương hiệu KosaPlus Hàn Quốc. Đây là một thương hiệu vô cùng nổi tiếng với chất lượng sản phẩm vô cùng tốt. Dòng van bi này được thiết kế với phần thân có kiểu kết nối lắp ren hoặc là lắp bích. Bộ điều khiển thì được vận hành theo dạng On/Off hoặc là dạng tuyến tính. Dòng van bi điều khiển khí nén này đang được đơn vị cung cấp và phân phối độc quyền trên thị trường. Để hiểu rõ hơn về đặc điểm cấu tạo cũng như những ưu điểm của van bi, thì bạn và tôi cùng theo dõi bài viết dưới đây nhé!

Chi tiết van bi điều khiển khí nén Hàn Quốc

Van bi điều khiển khí nén Hàn Quốc KosaPlus là dòng van bi được sản xuất trực tiếp từ các nhà máy công nghiệp lớn nhất Hàn Quốc. Cấu tạo chính của quả bi là dạng rỗng nằm trong thân van có hoạt động chính dựa vào bộ điều khiển khí nén. Van bi khí nén của Hàn được điều tiết đóng mở theo dòng chảy lưu chất và được dùng nhiều trong đường ống, thiết bị công nghiệp.

Van bi điều khiển khí nén Hàn Quốc có cấu tạo hoàn toàn khác biệt được sản xuất theo tiêu chuẩn Hàn Quốc có đa dạng các kích thước từ DN40 đến DN1500 được chia làm nhiều loại khác nhau với các vật liệu đến từ công nghiệp Hàn Quốc như gang, inox, thép, nhựa, đồng…đảm bảo phù hợp với nhiều hệ thống sử dụng chung. Van bi khí nén Hàn Quốc được nhập khẩu trực tiếp từ các thương hiệu lớn như KosaPlus, Alohan… Đảm bảo toàn bộ hàng là 100% chính hãng và được bán ra thị trường Việt Nam với giá thành cạnh tranh nhất.

>>> Van bi điều khiển khí nén kiểu lắp bích với ưu điểm tiện cho việc tháo lắp, thay thế, sữa chữa và chịu được áp lực lớn sẽ là lựa chọn rất tốt cho bạn, nhấn vào tên sản phẩm để xem ngay

Hình ảnh thực tế van bi điều khiển khí nén Hàn Quốc

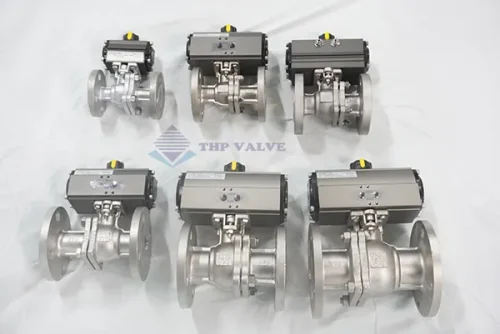

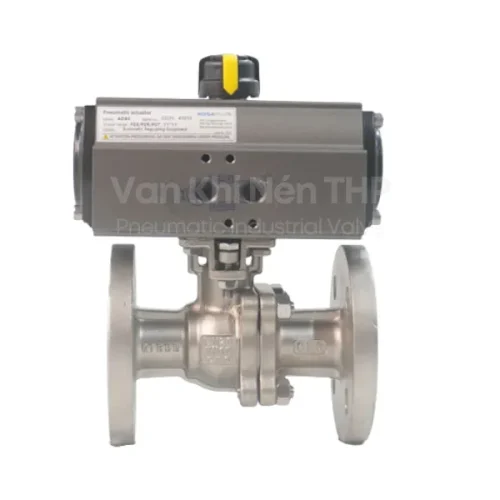

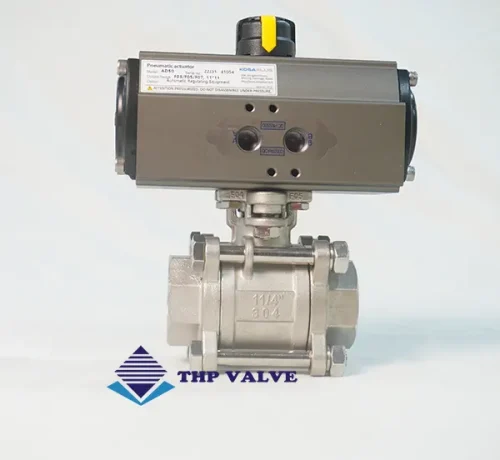

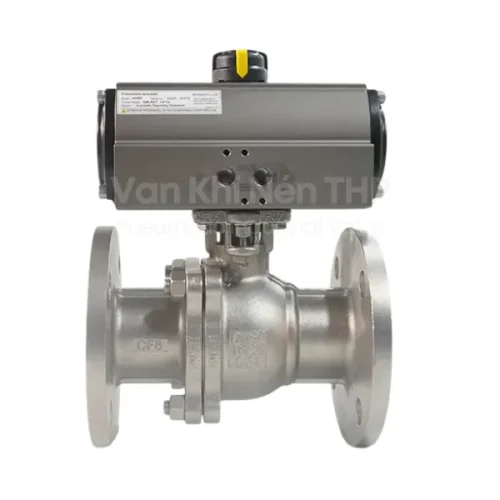

Van bi mặt bích điều khiển khí nén Kosaplus Hàn Quốc DN15 - DN50 Van bi mặt bích điều khiển khí nén Hàn Quốc KosaPlus DN50 Van bi điều khiển khí nén Hàn Quốc KosaPlus DN15 - DN50 tại kho THP Van bi điều khiển khí nén tác động đơn Kosaplus Hàn Quốc

Các thông số của van bi điều khiển bằng khí nén Hàn Quốc

  • Thiết kế vật liệu thân van: inox 304, 316
  • Kích cỡ van bi thông dụng: DN15 đến DN50 là dạng lắp ren. DN50 đến DN600 là dạng lắp bích.
  • Chất liệu bộ điều khiển khí nén là hợp kim nhôm.
  • Kết nối: lắp ren và lắp bích
  • Áp lực có thể chịu tải: JIS :10K, 20K …/ANSI: 150LB, 300LB
  • Kiểu tác động khi vận hành: Tác động kép, tác động đơn.
  • Lớp lót bên trong bằng vật liệu: Teflon, Inox.
  • Nhiệt độ: -20°C đến 350°C
  • Hoạt động: ON/OFF, tuyến tính
  • Khả năng ứng dụng trong các môi trường: Hơi, Khí, Dầu, Nước, Gas…
  • Nguồn gốc, xuất xứ: Hàn Quốc.
  • Thời gian bảo hành van bi tối đa 12 tháng.
  • Áp suất khí nén có thể chịu tải 0 -8bar.

Review ưu nhược điểm của dòng van bi điều khiển khí nén

Với mỗi sản phẩm khi đi vào hoạt động đều có những ưu nhược điểm khác nhau. Cụ thể với dòng van bi điều khiển khí nén Hàn Quốc KosaPlus có những ưu điểm nổi bật như:

Ưu điểm

  • Chất lượng van bi khí nén KosaPlus xuất xứ Hàn Quốc đều là sản phẩm tốt nhất có khả năng chịu nhiệt độ cao, an toàn lao động cho người dùng, bền bỉ trong quá trình sử dụng van bi.
  • Thời gian đóng mở của sản phẩm cực nhanh, chỉ từ 1 – 2s cùng khả năng điều khiển tự động bằng khí nén giúp nâng cao hiệu quả làm việc tốt hơn cho hệ thống.
  • Cấu tạo bằng vật liệu an toàn, chống thấm, chống bám bụi, giúp nâng cao khả năng hoạt động với độ chính xác cao trong làm việc.
  • Bảo hành sản phẩm chính hãng với đầy đủ giấy tờ CO, CQ giúp người dùng yên tâm khi lựa chọn.
  • Thiết kế sản phẩm nhỏ gọn thích hợp với nhiều môi trường làm việc như nước thải, nước sạch, khí nén…
  • Dễ dàng lắp đặt, bảo trì, bảo dưỡng sản phẩm nhờ kết cấu đơn giản, hơn nữa các chi tiết được thay thế dễ dàng khi có sự cố hỏng hóc.

Nhược điểm

  • Các dòng van bi điều khiển khí nén Hàn Quốc có giá thành tương đối cao hơn các dòng van Đài Loan, Trung Quốc. Ngoài ra sản phẩm còn vận hành vào lượng khí nén trong quá trình hoạt động.
  • Khi có sự cố về van bị lệch thì cần tháo toàn bộ hệ thống vì không có cơ chế đóng mở thông dụng như các dòng van điều khiển điện.

Ứng dụng của van bi điều khiển khí nén Hàn Quốc trong thực tiễn

Van bi điều khiển khí nén Hàn Quốc được ứng dụng hiệu quả trong hệ thống đường ống, thiết bị cấp thoát nước, khí hơi, dung dịch, hóa chất, xăng dầu, khu chế xuất… Hệ thống xử lý nước, cấp nước của nhà chung cư, nhà cao tầng…

Ngoài ra sản phẩm cũng được ứng dụng hiệu quả trong các khu công nghiệp chế biến nước giải khát, đồ uống dạng lỏng, nước khoáng, nước giải khát, rượu bia…

Sử dụng rộng rãi trong các trạm bơm thủy điện, hệ thống khí nén, máy làm lạnh, hệ thống PCCC trong các nhà chung cư, nhà cao tầng. Đặc biệt hơn sản phẩm cũng được ứng dụng trong hệ thống tưới tiêu, hệ thống chăn nuôi nông nghiệp, hóa sinh…

Ứng dụng thực tế của van bi điều khiển khí nén Hàn Quốc tại THP
Ứng dụng thực tế của van bi điều khiển khí nén Hàn Quốc tại THP

Cấu tạo và nguyên lý hoạt động của van bi khí nén Hàn Quốc

Các dòng van bi điều khiển khí nén Hàn Quốc cũng có kết cấu chung gồm thân van bi và bộ điều khiển khí nén. Chi tiết từng bộ phận như sau:

Cấu tạo van bi Hàn Quốc

  • Bộ điều khiển khí nén: có 2 loại chính là bộ tác động đơn và bộ khí nén tác động kép. Bộ khí nén tác động đơn Hàn Quốc có cấu tạo chính gồm lò xo, piston, trục… Bộ khí nén tác động kép không có lò xo bên trong thay vào đấy là khoảng trống để cho khí nén vào các lỗ thoát khí. Bộ điều khiển khí nén có nhiệm vụ chính là người vận hành giúp điều khiển các hoạt động đóng mở của van diễn ra thuận lợi nhất.

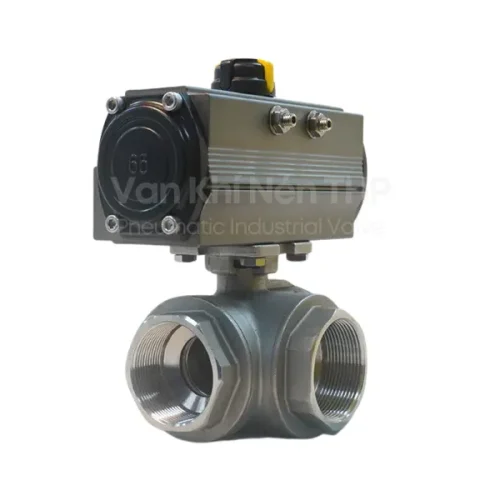

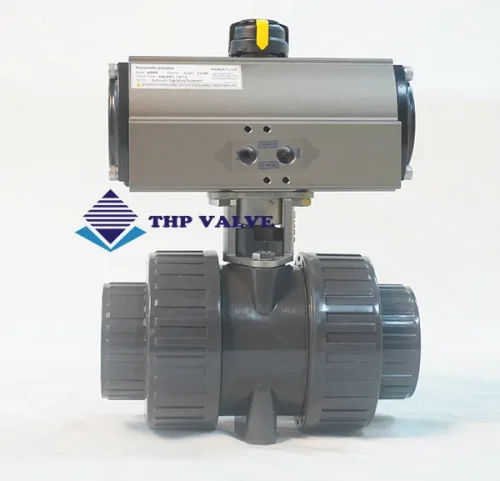

  • Thân van bi Hàn Quốc: Bộ phận này có kết nối đa dạng là lắp bích, lắp ren, thân bi 3 ngã, thân bi rắc co… Phần lớn các phần này đều có cấu tạo chính từ inox, gang, nhựa, thép, đồng với nhiệm vụ chính là cho hoặc ngăn chặn trực tiếp các dòng chảy đi qua van.
Cấu tạo của van bi điều khiển khí nén Hàn Quốc
Cấu tạo của van bi điều khiển khí nén Hàn Quốc

Nguyên lý làm việc của van bi khí nén Hàn Quốc sau lắp đặt

Nguyên lý hoạt động của van bi điều khiển khí nén sau lắp đặt rất đơn giản, không hề phức tạp. Áp lực khí nén cung cấp trực tiếp vào bộ truyền động là piston dịch chuyển. Sau đó sinh ra ngẫu lực làm quay trục của bộ truyền động. Từ đó hỗ trợ momen xoắn đến trực của van bi, giúp van hoạt động bình thường. Tất cả các bộ truyền động đều có 2 chu trình chính là:

  • Chu trình mở: Khi van bi điều khiển khí nén đang ở trạng thái đóng ta cần cấp khí vào cổng A tức là cổng mở của bộ truyền động. Khí được cấp vào sẽ tác động vào phần xy lanh của bộ truyền động làm nó bắt đầu dịch chuyển. Trục của xylanh ăn khớp với trục của bộ truyền động. Từ đó làm quay trục truyền động, và momen xoắn này sẽ giúp cho trục van quay được và van sẽ chuyển từ trạng thái đóng sang trạng thái mở.
  • Chu trình đóng van: Với dạng tác động kép khi này ta cấp khi vào cổng B của bộ truyền động. Áp lực khí nén làm piston dịch chuyển ngược lại so với chu trình mở. Khi đó bộ trục truyền động cũng làm trục van quay ngược lại so với chu trình mở van. van chuyển động từ trạng thái mở về trạng thái đóng. Với dạng tác động đơn này thì chúng ta cần cấp khi làm van đóng lại, khi dừng cấp khi vào cổng mở, lò xo phản hồi sẽ đẩy ngược piston về vị trí ban đầu giúp van hoạt động từ trạng thái mở về trạng thái ban đầu.

Vankhinen-THP phân phối van bi điều khiển khí nén Hàn Quốc chính hãng

Hy vọng những thông tin trong bài viết này sẽ giúp các bạn hiểu hơn về van bi điều khiển khí nén Hàn Quốc. Cũng đồng thời giúp bạn chọn được dòng van phù hợp với hệ thống hoạt động của mình.

Nếu bạn đang muốn tìm kiểm một địa chỉ cung cấp van bi điều khiển khí nén đến từ Hàn Quốc, Đài Loan thì bạn có thể tìm đến Vankhinen-THP. Đây là một địa chỉ cung cấp dòng van bi điều khiển khí nén, van bướm, và những thiết bị đo lưu lượng, áp suất.  Tất cả các sản phẩm của chúng tôi đều được nhập khẩu chính hãng, đảm bảo chất lượng tốt nhất và đảm bảo về giá thành ưu đãi nhất trên thì trường.

Khi đến với Chúng tôi, Quý Khách không chỉ được đảm bảo về chất lượng sản phẩm, chính hãng, uy tín. Mà quý khách còn được hưởng các chính sách bảo hành lên đến 24 tháng, chính sách 1 đổi 1 khi có lỗi từ nhà sản xuất. Được cung cấp các giấy tờ chứng nhận CO – CQ…. Nếu quý khách đã lựa chọn mình một sản phẩm ưng ý và muốn biết giá nhanh chóng. Thì hãy liên hệ ngay với chúng tôi để được đội ngũ nhân viên kỹ thuật tư vấn kỹ về sản phẩm cũng như báo giá một cách nhanh chóng.
