Van bi điều khiển khí nén tác động đơn là loại van bi được hoạt động theo dạng đóng mở theo 3/2 hoặc là kết hợp với 2/2. Và dòng van bi này được chế tạo từ nhiều chất liệu, kích thước khác nhau. Nên có thể sử dụng được trong nhiều môi trường và kiểu hệ thống khác nhau. Vậy dòng van bi điều khiển khí nén tác động đơn có đặc điểm như thế nào? Chúng ta cùng nhau tìm hiểu trong bài viết của Tuấn Hưng Phát dưới đây.

Giới thiệu về van bi điều khiển khí nén tác động đơn

Van bi diều khiển khí nén tác động đơn là dòng van được hoạt động theo 3/2 hoặc là được kết hợp 2 van 2/2. Dòng van này được cấu tạo một cửa vào, một cửa xả và có một ống xả. Thiết bị này được hoạt động để phục hồi.

Van bi tác động đơn này thì có hai chế độ thường mở (NC) hoặc là dạng thường đóng (NO). Dòng van bi này được hoạt động nhờ vào việc ngừng cấp khí và dựa vào sự đàn hồi của lò xo giúp cho việc van về vị trí ban đầu.

bộ điều khiển khí nén tác động đơn
bộ điều khiển khí nén tác động đơn

Van nhờ vào lò xo được phản hồi. Tức là khi cấp khí nén vào thì giúp cho van có thể xoay theo 1 góc 90 độ. Để thực hiện tạo thành một chu trình đóng hoặc mở van. Còn khi xả hết khí thì lực lò xo bị nén lúc đó được trở về vị trí ban đầu. Giúp van được đóng lại hoàn toàn.

Chính vì vậy dòng van bi điều khiển khí nén tác động thường sẽ là trạng thái thường đóng hoặc là thường mở do nhà sản xuất đã cài đặt từ trước. Và khi mất khí nén thì ngay lập tức van sẽ trở về trạng thái ban đầu và giúp hệ thống an toàn khi sử dụng.

>>> Đi kèm với tác động đơn, chúng tôi còn có tác động kép nữa, bạn có thể tham khảo thêm sản phẩm van bi điều khiển khí nén tác động kép

Hình ảnh của van bi điều khiển khí nén tác động đơn:

van bi điều khiển khí nén tác động đơn
van bi điều khiển khí nén tác động đơn

Hình ảnh – Van bi điều khiển khí nén tác động đơn – Dn40 – lắp mặt bích

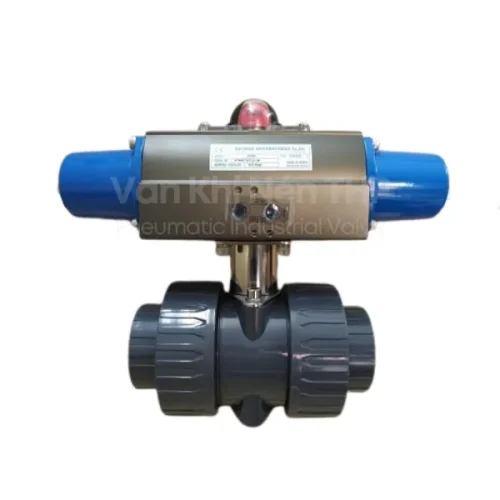

van bi nhựa điều khiển khí nén tác động đơn
van bi nhựa điều khiển khí nén tác động đơn

Hình ảnh – Van bi điều khiển khí nén tác động đơn – bằng nhựa – lắp ren – 2 đầu rắc co

van bi inox nối ren điều khiển khí nén tác động đơn
van bi inox nối ren điều khiển khí nén tác động đơn

Hình ảnh – Van bi điều khiển khí nén tác động đơn – bằng inox – kiểu lắp ren – DN40

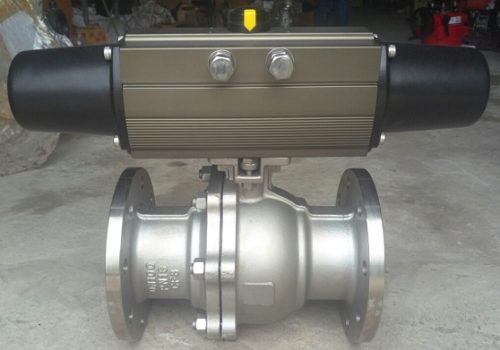

van bi inox nối bích điều khiển khí nén tác động đơn
van bi inox nối bích điều khiển khí nén tác động đơn

Hình ảnh – Van bi điều khiển khí nén tác động đơn – DN100 – Kiểu lắp mặt bích

>>> Vẫn còn nhiều sản phẩm thuộc dòng van bi điều khiển bằng khí nén chúng tôi phân phối đang đợi bạn. Xem ngay TẠI ĐÂY.

Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén tác động đơn

Cấu tạo

Van được cấu tạo từ 2 thành phần chính là: Thiết bị truyền động điều khiển khí nén tác động đơn và van bi

Bộ khí nén – tác động đơn

Bộ khí nén hay còn được gọi là Pnuemactic actutor. Là bộ phận điều khiển được sản xuất từ thương hiệu nổi tiếng từ KosaPlus, Haitima. Và khi người dùng cấp khi nén vào thì bộ điều khiển sẽ được hoạt động. Bộ điều khiển được làm từ chất liệu hợp kim nhôm và được sản xuất theo tiêu chuẩn IP67. Nên giúp bộ điều khiển có thể kháng nước và chống được bụi bẩn. Ngoài ra, bộ điều khiển có thể giúp hoạt động được nhiều môi trường khác nhau.

van bi điều khiển khí nén tác động đơn

Van bi cơ ( Ball valve)

Phần van bi cơ này được chế tạo từ nhiều chất liệu khác nhau. Và giúp cho van có thể hoạt động được trong nhiều môi trường khác nhau. Giúp van bi chống được sự ăn mòn, nhiệt độ và áp lực cao.

Phần thân van còn được chế tạo với nhiều kiểu kết nối mặt bích hoặc là kiểu lắp ren. Nên giúp van dễ dàng lắp đặt được với đường ống. Ngoài ra, phần thân van còn được thiết kế với nhiều kích thước khác nhau nên có thể lắp đặt trong hệ thống môi trường kích thước lớn nhỏ.

Và trong phần thân van thì còn chứa các bộ phận như: bi van, trục van và bộ phận làm kín. Tất cả kết hợp với nhau để tạo nên một thân van bi hoàn chỉnh, giúp van hoạt động tốt trong nhiều môi trường.

Nguyên lý hoạt động

Dòng van bi điều khiển khí nén tác động đơn được hoạt động như sau:

Khi tiến hành khởi động van thì van bi đang ở trạng thái bình thường. Và với tác động của lò xo thì van sẽ luôn luôn ở trạng thái, được cài đặt sẵn. Giúp cho van có thể thường đóng hoặc là thường mở.

Khi ta tiến hành cấp khí nén vào thì lò xo được nén và ép piston và tạo ra một lực tác động xuống trục của bộ điều khiển. Khiến cho trục van xoay một góc 90 độ. Và phần trục này được kết nối với trục của van bi xoay theo 1 góc 90 độ. Lúc này van sẽ thực hiện chu trinh đóng hoặc là mở. Còn khi ta ngưng cấp khí nén lại thì van bi sẽ được trở về trạng thái ban đầu.

Thông số kỹ thuật của van bi điều khiển khí nén tác động đơn

  • Model: AS, RS 40, 50, 65, 80, 100, 125
  • Vật liệu: Van bi inox 304, 316 – Bộ khí nén làm từ hợp kim nhôm
  • Tiêu chuẩn IP67
  • Đệm làm kín: Teflon
  • Áp lực khí nén: 0-8bar
  • Áp lực làm việc của van: PN16, PN25
  • Nhiệt độ bộ khí : -20 đến 60 độ C
  • Nhiệt độ của lưu chất qua van cho phép: 0-180 độ C
  • Thời gian đóng/mở: Chưa tới 1s
  • Xuất xứ: Hàn Quốc
  • Tình trạng hàng: Luôn có sẵn
  • Chế độ bảo hành: 12 tháng( 1 đổi 1 khi có lỗi về kĩ thuật)

Địa chỉ cung cấp van bi điều khiển khí nén tác động đơn

Hiện nay, dòng van bi này đang được Tuấn Hưng Phát cung cấp độc quyền từ những thương hiệu KosaPlus, Haitima… Với chất lượng và giá thành tốt nhất. Nên khi đến với Tuấn Hưng Phát thì quý khách yên tâm về sản phẩm được nhập khẩu trực tiếp và không qua trung gian. Nên quý khách có nhu cầu tìm hiểu về dòng van bi, van công nghiệp khác nhau hoặc là quý khách muốn báo giá nhanh chóng nhanh nhất. Thì có thể liên hệ với chúng tôi qua hotline để được nhân viên tư vấn và chăm sóc tốt nhất.
