Van bi thép

Giới thiệu về van bi thép

Van bi thép (có tên tiếng Anh là Steel Ball Valve) là loại van đóng mở dưới dạng ON/OFF hoặc tuyến tính. tùy vào thiết kế bi van trong thân van. Bi van được thiết kế tâm khoét, với các dạng cơ bản như floating hay trunnion, phù hợp với từng môi trường có yêu cầu riêng.

Với bản chất chịu áp lực, nhiệt độ cao cũng như là đặc tính bền bỉ của vật liệu thép nên van bi thép có khả năng làm việc trong các hệ thống có môi trường làm việc khắc nghiệt. Sản phẩm có thể làm việc tốt trong môi trường nhiệt độ lên đến 300 độ C, áp suất lớn từ PN10, PN16, PN25, PN40,…Thường được ứng dụng cho hệ thống đường ống dẫn nước, khí, hơi tại các khu công nghiệp, hệ thống ngầm, hệ thống có kích cỡ lớn, nhà máy sản xuất, nhiệt điện,…

Đối với dòng van bi thép 2 ngã thì van có dạng đóng mở 1/4 và sử dụng chức năng điều tiết do góc mở linh hoạt từ 0 – 90° của bi van. Còn đối với những dòng van nhiều ngã hay nhiều cửa thì chức năng điều tiết lưu lượng giảm dần và thay thế bởi chức năng chuyển hướng của lưu chất được tập trung nhiều hơn.

Thiết kế thân van bi thép thường có 2 hoặc 3 mảnh để dễ dàng tháo lắp các bộ phận trong trường hợp cần thay thế, bảo trì, bảo dưỡng.

Về kiểu kết nối giữa van với đường ống, sản phẩm van bi thép chủ yếu được thiết kế kiểu kết nối mặt bích ở các kích cỡ van từ DN25 đến DN200, kết nối hàn ở các kích cỡ DN08 – DN50. Và một bộ phận nhỏ van bi bằng thép được thiết kế dạng lắp ren.

Thông số kỹ thuật chi tiết của van bi thép

• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Chất liệu cấu tạo: WCB/PTFE, SUS304
• Kiểu nối: Mặt bích hoặc lắp ren
• Mặt bích tiêu chuẩn: JIS10K, PN16, ANSI
• Dải nhiệt độ: -5 – 350 độ C
• Dải áp suất: PN16, PN25
• Môi trường lưu chất khuyên dùng: Hơi nóng, khí, chất lỏng
• Xuất xứ của sản phẩm: Trung Quốc, Đài Loan, Hàn Quốc, Châu Âu
• Thời gian bảo hành: 12 tháng.

Cấu tạo và nguyên lý hoạt động van bi thép

Cấu tạo

• Tương tự như các sản phẩm van bi khác, van bi thép có cấu tạo bao gồm những bộ phận sau: Thân van, trục van, bi van, bộ điều khiển, gioăng làm kín cùng một số bộ phận khác.
• Thân van: bộ phận thân được chế tạo từ các vật liệu thép thông dụng như: thép đen, thép đúc, thép dẻo, thép không gỉ (inox). Chủ yếu ở dạng 1 mảnh, 2 mảnh, 3 mảnh, tùy thuộc vào thiết kế của từng loại van và môi trường làm việc.
• Bi van: bộ phận này tham gia trực tiếp vào quá trình đóng mở cũng như điều tiết lưu chất thông qua tâm bi van được khoét lỗ. Để đảm bảo hiệu quả cũng như tuổi thọ của sản phẩm, nên vật liệu chế tạo chủ yếu là từ thép không gỉ hay inox 304 – inox 316.
• Trục van: có nhiệm vụ truyền động lực từ bộ điều khiển đến bi van để thực hiện quá trình đóng mở bi van.
• Bộ điều khiển: có thể sử dụng bộ điều khiển tay gạt bằng nhân lực để đóng mở van. Trong trường hợp môi trường hoặc vị trí làm việc khó sử dụng nhân lực thì có thể được thay thế bằng bộ điều khiển khác như bộ điều khiển khí nén, điện… Van bi thép điều khiển tay quay thường hiếm gặp hơn.

Nguyên lý hoạt động

Nguyên lý hoạt động của van bi thép là giúp van không bị khóa hay tắc bằng cách xoay bi van. Công tắc van bi khá nhẹ, có kích thước nhỏ, có thể chế tạo thành đường kính lớn, niêm phong đáng tin cậy, cấu trúc đơn giản, thuận tiện bảo trì, bảo dưỡng.

Bề mặt làm kín và bề mặt hình cầu trong trạng thái đóng, không dễ bị ăn mòn bởi phương tiện truyền thông và được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

>>> Xem thêm: Van bi nhựa rắc co được sử dụng rộng rãi trong các môi trường: nước sạch, nước thải, hóa chất, v.v..

Ưu và nhược điểm van bi thép

Ưu điểm

Mặc dù ít xuất hiện trong các môi trường làm việc dân sinh hay hộ gia đình như các loại van bi khác nhưng van bi thép được ứng dụng rộng rãi trong lĩnh vực công nghiệp bởi các ưu điểm nổi bật như sau:

• Chịu áp lực cao, nhiệt độ lớn.
• Dễ dàng lắp đặt và sử dụng.
• Có cấu tạo đơn giản, dễ dàng thay thế và bảo dưỡng.
• Có thế hoạt động trong nhiều môi trường làm việc khác nhau như nước, chất lỏng, hơi, khí, xăng, dầu…
• Thời gian đóng mở nhanh chóng.
• Đảm bảo độ kín cao.
• Lắp đặt theo các chiều khác nhau như phương đứng, dọc, ngang, chéo.
• Dòng chảy lưu chất khi đi qua van không bị ảnh hưởng nhiều về lưu lượng, tốc độ, áp lực.

Nhược điểm

Tuy nhiên, van bi thép cũng có hạn chế là không nên sử dụng cho môi trường hóa chất ăn mòn và các loại khí có bọt, cặn và các hạt rắn, mịn. Van bi thép thường không sản xuất với dải kích cỡ lớn như van cổng thép, van bướm thép.

Tùy chọn van bi thép sẵn hàng – giá tốt

Tùy chọn vật liệu chế tạo van

Bản thân thép là một dạng hợp kim, thanh phần khác nhau sẽ cho hiệu quả khác nhau. Tùy vào nhu cầu sử dụng mà chúng ta có thể lựa chọn sản phẩm cho hợp lý. Hiện nay, kho hàng Vankhinen-THP sẵn hàng số lượng một số tùy chọn vật liệu van bi thép như: thép đúc type B (WCB), thép rèn, thép carbon…

Van bi thép WCB Với chất liệu chế tạo là thép đúc kiểu B, còn được gọi là WCB. Chất liệu này được sử dụng để làm vật liệu sản xuất các thiết bị và máy móc công nghiệp bởi độ cứng cao, khả năng chịu lực va đập, áp suất, nhiệt độ cao.  Ngoài ra, việc sử dụng gioăng làm kín được làm từ Teflon góp phần giúp sản phẩm được sử dụng nhiều hơn trong các hệ thống làm việc có nhiệt độ và áp suất cao. >> Xem chi tiết <<

Van bi thép Carbon Chất liệu chế tạo là dạng thép carbon đen với các đặc tính tương tự thép lạnh nên được sử dụng nhiều để liên kết với hệ thống ống dẫn sử dụng vật liệu tương tự. Để tăng khả năng làm việc cho van thì các mặt của van được phủ một lớp sơn epoxy có độ dày tối thiểu là 250µm. Tương tự như các loại van bi khác thì van bi thép carbon hạn chế sử dụng cho môi trường có tính chất ăn mòn, oxy hóa cũng như hóa chất tẩy rửa… bởi sẽ ảnh hưởng đến tuổi thọ của sản phẩm và hoạt động của van. >> Xem chi tiết <<

Van bi thép đúc (Trunnion)

Van bi thép đúc hay van bi trục quay, sản phẩm này có giá thành cao nhất trong các loại van bi thép. Van bi thép đúc được sản xuất với dải kích cỡ lớn để sử dụng trong môi trường có áp suất lên đến hàng trăm bar cũng như nhiệt độ cao. Van thép đúc được cố định bởi trục cũng như mỏ neo được thiết kế trước.

Tùy chọn kiểu điều khiển

Van bi thép tay gạt Được thiết kế khá nhỏ gọn bởi cơ chế vận hành thủ công hoàn toàn bằng sức người. Dạng điều khiển tay gạt hoạt động đóng mở, điều tiết dòng chảy chỉ cần gạt phần tay gạt 1 góc 90 độ hoặc nhỏ hơn tùy nhu cầu. Ưu điểm nổi bật là thuận tiện, vận hành dễ dàng, không đòi hỏi kỹ thuật cao. Tuy nhiên dạng này chỉ phù hợp với hệ thống có quy mô nhỏ. >> Xem chi tiết <<

Van bi thép tay quay Phần điều khiển là tay quay vô lăng nên vận hành sẽ nhẹ nhàng hơn. Cơ chế hoạt động khá đơn giản, chỉ cần xoay tay quay cùng chiều hoặc ngược chiều kim đồng hồ để đóng/mở van. Tuy nhiên van bi thép tay quay là sản phẩm không phổ biến trên thị trường. >> Xem chi tiết <<

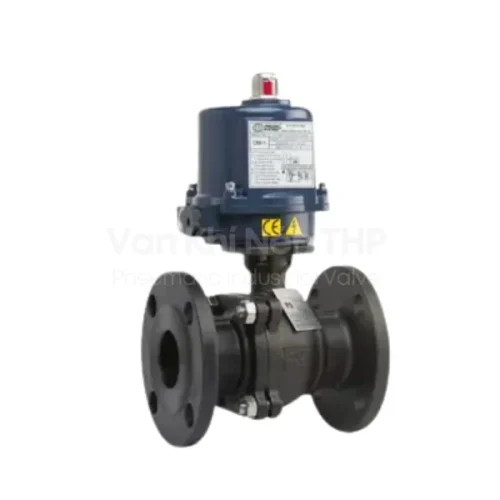

Van bi thép điều khiển điện Dạng điều khiển điện được thiết kế dạng ON/OFF đóng mở hoàn toàn hoặc tuyến tính đóng mở theo các góc khác nhau. Ưu điểm vận hành tự động hoàn toàn, chỉ cần cung cấp nguồn điện áp thích hợp. Van bi thép điều khiển điện giúp tiết kiệm chi phí nhân công, thời gian đóng mở nhanh. Ứng dụng rộng trong các hệ thống mang tính tự động hóa, quy mô lớn, vị trí lắp đặt phức tạp, môi trường khắc nghiệt mà con người không thể vận hành trực tiếp. >> Xem chi tiết <<

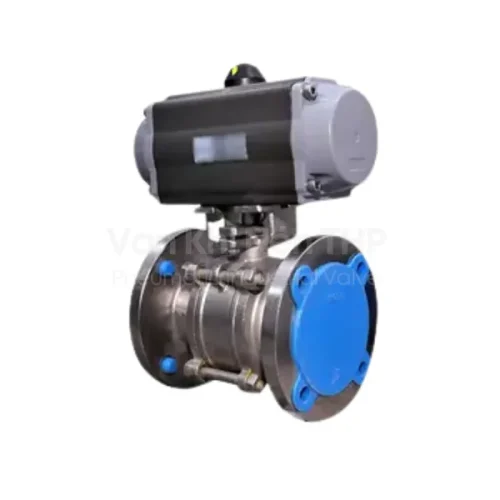

Van bi thép điều khiển khí nén Van bi thép điều khiển bằng khí nén an toàn hơn so với điều khiển điện bởi nguồn năng lượng sử dụng để vận hành van là khí nén. Thiết kế tương tự như điều khiển điện nhưng có một điểm khác biệt là phần điều khiển là bộ truyền động khí nén có thể chuyển hóa khí nén thành cơ năng. Ưu điểm của điều khiển khí nén là vận hành linh hoạt, đóng mở nhanh, an toàn, phù hợp lắp đặt cho nhiều vị trí, môi trường khác nhau. >> Xem chi tiết <<

>> Sản phẩm cũng được ứng dụng rất phổ biến trong các hệ thống hơi nóng: Bẫy hơi phao | Van cầu hơi

Mua van bi thép tại Vankhinen-THP cam kết báo giá tốt nhất

Vankhinen-THP nhập khẩu và phân phối các thiết bị van công nghiệp uy tín trên thị trường Việt Nam. Chúng tôi đã và đang nhập khẩu, lưu kho số lượng lớn các dòng van bi thép từ Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu với đa dạng kích cỡ, chủng loại và thương hiệu sản xuất.

Van bi thép thuộc hệ thống sản phẩm van hơi nóng công nghiệp mà đơn vị triển. Mọi sản phẩm được chúng tôi cam kết về chất lượng, giá thành tốt nhất hiện nay. Về chính sách hỗ trợ vận chuyển, Đơn Vị hỗ trợ chuyển hàng toàn quốc.  Ngoài van bi thép tay gạt, chúng tôi còn lưu kho sẵn hàng van bi thép điều khiển tự động điện, khí nén và các sản phẩm khác, luôn sẵn sàng phục vụ mọi nhu cầu của Khách Hàng. Để được hỗ trợ tư vấn và nhận báo giá, hình ảnh chi tiết, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi.

Trên đây là những thông tin cơ bản về van bi thép. Với bài viết trên, chúng tôi hy vọng đã cung cấp những kiến thức bổ ích cho bạn đọc. Nếu có bất cứ thắc mắc cần giải đáp hoặc báo giá, mua sản phẩm chính hãng, hãy liên hệ ngay với Vankhinen-THP để nhận hỗ trợ tốt nhất.
