Mã: VBINTG Danh mục:

Mô tả

Cung cấp van bi inox dạng tay gạt, điều khiển tự động bằng điện – khí nén chính hãng. Sản phẩm chế tạo từ chất liệu thép không gỉ – inox theo các tiêu chuẩn SUS304/316 hoặc tương đương. Quý Vị có thể tham khảo thêm thông tin sản phẩm van bi inox dưới đây hoặc gọi ngay Hotline để nhận tư vấn, báo giá nhanh.

Giới thiệu về van bi inox

Van bi inox là van bi có vật liệu chế tạo bằng inox – thép không gỉ theo các tiêu chuẩn SS304/SUS316(hoặc các tiêu chuẩn tương đương CF8/CF8M, SSC13/SSC14…). Van bi inox 304/316 có khả năng làm việc tốt trong các môi trường áp suất, nhiệt độ cao, chống ăn mòn vật lý – hóa học tốt. Vì vậy sản phẩm đã và đang được ứng dụng trong nhiều hệ thống, nhà máy thuộc các ngành nghề lĩnh vực khác nhau.

Đồng thời, van bi inox còn có nhiều tùy chọn để Khách Hàng lựa chọn sao cho phù hợp nhất như: Tùy chọn kiểu dáng (2 ngã, 3 ngã), tùy chọn kết cấu thân van(2 PCs, 3PCs), tùy chọn kiểu vận hành(tay gạt, điều khiển tự động bằng điện – khí nén), tùy chọn kiểu kết nối(lắp ren, mặt bích JIS/DIN/BS)… Vì vậy, khả năng ứng dụng trong thực tế của van bi inox càng linh hoạt và được ứng dụng rộng rãi đến thế.

Các loại van bi nói chung có thể được ứng dụng với vai trò chặn – mở hoặc điều tiết dòng lưu chất. Khi mở hoàn toàn, sản phẩm đảm bảo lưu lượng trong đường ống không bị ảnh hưởng. Đây là những ưu điểm chung được đánh giá cao của sản phẩm.

van bi inox

Vankhinen-THP hiện đang cung cấp sản phẩm van bi inox 304 – 316 chính hãng Wonil Hàn Quốc, Bueno Đài Loan,… Sản phẩm được nhập khẩu, lưu kho sẵn hàng đầy đủ các tùy chọn, đầy đủ các kích cỡ từ DN15 – DN200, phân phối và hỗ trợ giao hàng toàn quốc.

Thông số kỹ thuật van bi inox

  • Vật liệu chế tạo: Inox 201, 304, 316
  • Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
  • Kiểu kết nối – kiểu lắp: Lắp ren hoặc lắp mặt bích, hoặc lắp hàn, lắp clamp
  • Kiểu điều khiển: Bằng tay – điều khiển tự động
  • Nhiệt độ làm việc: 0 ~ 350 độ C
  • Áp lực làm việc : PN10, PN16, PN25, PN40, PN63
  • Hãng sản xuất: Emico, Bueno, Haitima, Wonil
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc
  • Tình trạng hàng: Luôn có sẵn với số lượng lớn đáp ứng mọi nhu cầu từ quý khách hàng
  • Bảo hành: Bảo hành 12 tháng theo cơ chế 1 đổi 1

Cấu tạo

Ở đây, Bài Viết sẽ đưa ra cấu tạo của mẫu van bi inox tay gạt. Và các mẫu van bi inox điều khiển tự động sẽ có cấu tạo tương tự, chỉ khác ở phần tay gạt được thay thế bằng các bộ điều khiển điện, hoặc khí nén.

Cấu tạo van bi inoxvan bi inox tay gạt
Cấu tạo van bi inox tay gạt
  • Tay gạt

Tay gạt được chế tạo bằng: Gang, thép, inox, nhựa, thép mạ. Tay gạt dùng để truyền lực từ tay người sử dụng chuyển qua xoay bi của van giúp đóng hoặc mở.

  • Thân van

Thân van bằng inox 201, 304, 316, thân van dùng để bảo vệ các chi tiết bên trong van và giúp cho lưu chất lưu thông qua nó.

  • Gioăng làm kín

Gioăng được dùng để làm kín quả bi với thân van, giúp van kín khít và không cho rò rỉ lưu chất khi sử dụng van. Gioăng làm kín được chế tạo bằng: teflon, PTFE, Vitton.

  • Trục van – ty van

Được làm bằng inox dùng để truyền chuyển động từ tay gạt sang quả bi.

  • Quả bi ( Ball)

Bi thì trong bi được khoan một lỗ suốt, được dùng để chắn dòng chảy, hoặc mở dòng chảy, điều tiết dòng chảy. Vật liệu thường làm bi là inox 304, Inox 316.

Nguyên lý hoạt động

Nguyên lý hoạt động tương đối đơn giản, quả bi tự xoay quay trục van, khi lỗ khoan của bi nằm song song với lưu lượng chất qua van thì van mở hoàn toàn. Khi chúng ta muốn đóng van thì xoay tay gạt 1 góc 90 độ khi đó quả bi cũng được xoay 90 độ và lỗ khoan hoàn toàn bị bít kín nên van đóng hoàn toàn 100%. Và khi có nhu cầu mở lại chúng ta lại thao tác xoay ngược lại 1 góc 90 độ.

Ưu và nhược điểm khi sử dụng van bi inox

Ưu điểm:

  • Dễ dàng sử dụng, dể mở và dễ đóng.
  • Kết cấu đơn giản vững chắc, dễ sửa chữa bảo dưỡng.
  • Đáng tin cậy vì sẽ không rò rỉ nếu để đó trong thời gian dài.
  • Làm việc trong môi trường lên đến 1000 bar, nhiệt độ đến 500 độ C. Inox 304 là một trong các vật liệu bền nhất khi được dùng làm van bi inox.
  • Phù hợp lắp đặt trong hệ thống đường ống có kích thước nhỏ hoặc trung bình.

Nhược điểm:

Van dễ bị hở do bi trượt trên đệm làm kín, sau một thời gian làm việc trên thân bi thường xuất hiện các vết xước dạng vòng tròn bao quanh thân bi gây dò lọt ở ti van. Vì vậy van bi không dùng được với lưu chất bẩn. Do ma sát giữa viên bi và đệm làm kín nên lực đóng mở van tương đối lớn, không phù hợp với hệ thống cần thay đổi lượng liên tục. Inox 316 dùng để đúc thân van và tay gạt của van bi inox 316 có giá đắt hơn nhiều so với inox 304.

Các mẫu van bi inox có sẵn hàng – giá tốt

Hiện nay, Mẫu van bi inox phổ thông đã được đơn vị chúng tôi nhập khẩu lưu kho sẵn hàng một số lượng lớn. Các mẫu có tính đặc thù hơn, Quý Vị cũng có thể liên hệ Hotline để nhận tư vấn, đặt hàng trực tiếp. Mời Quý Vị tham khảo các mẫu sản phẩm van bi inox có sẵn hàng tại kho, giá thành cực tốt của chúng tôi.

Van bi inox 304 tay gạt lắp ren

Van bi inox tay gạt lắp ren chuẩn 304 có thiết kế đầu kết nối dạng ren trong tại các cửa của van. Kích cỡ van bi inox lắp ren có giới hạn, từ DN15 – DN50. Đơn vị sẵn hàng sản phẩm xuất xứ Đài Loan, Hàn Quốc.

van bi inox lắp ren

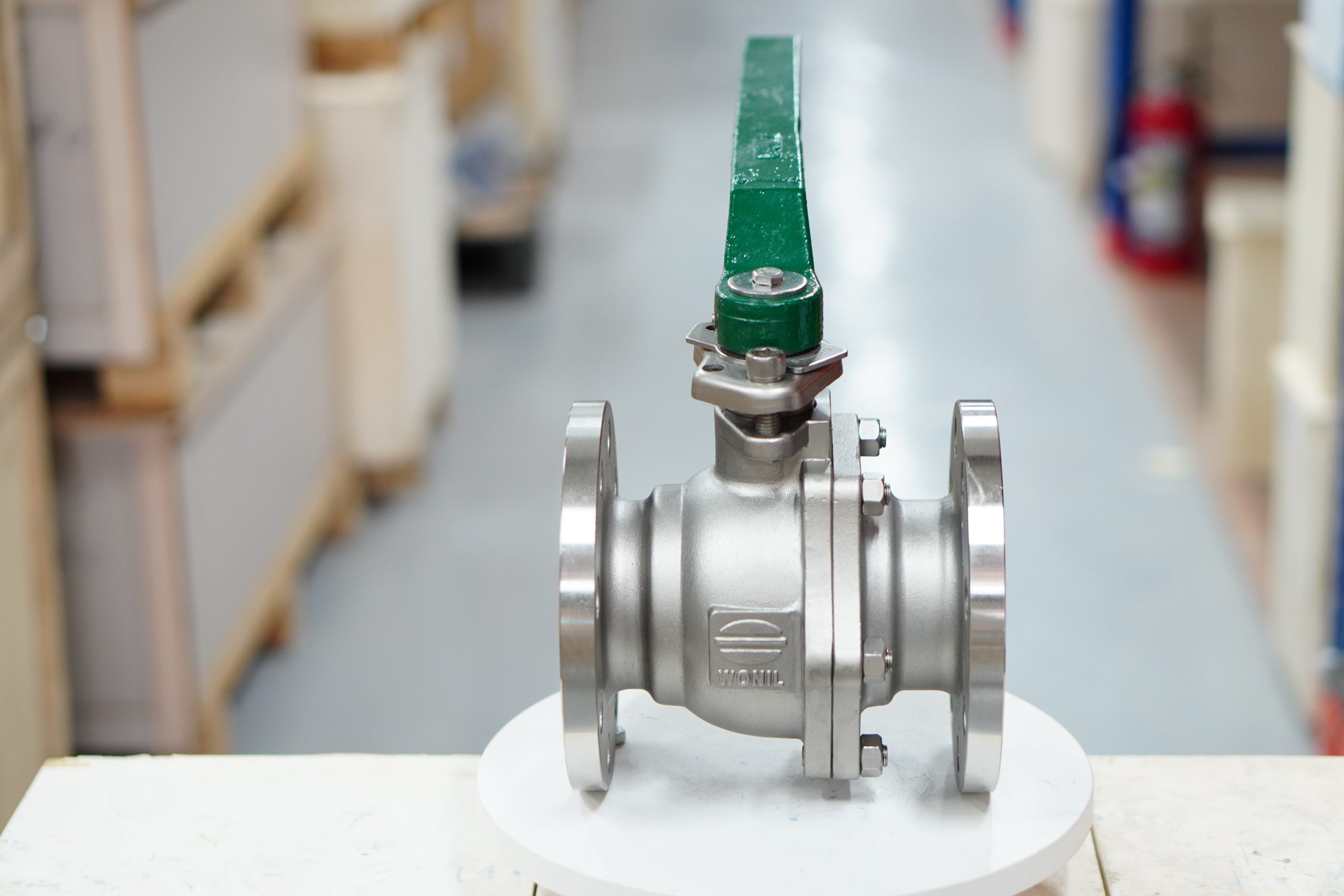

Van bi inox mặt bích tay gạt

Khác với van lắp ren, van bi inox mặt bích tay gạt có thiết kế bộ phận mặt bích được đúc liền tại cửa của van. Đơn vị sẵn hàng các sản phẩm van bi inox mặt bích JIS 10K, BS, DIN. Về kích cỡ, sản phẩm có kích cỡ khá đa dạng, từ DN15 đến DN150.

van bi inox mặt bích

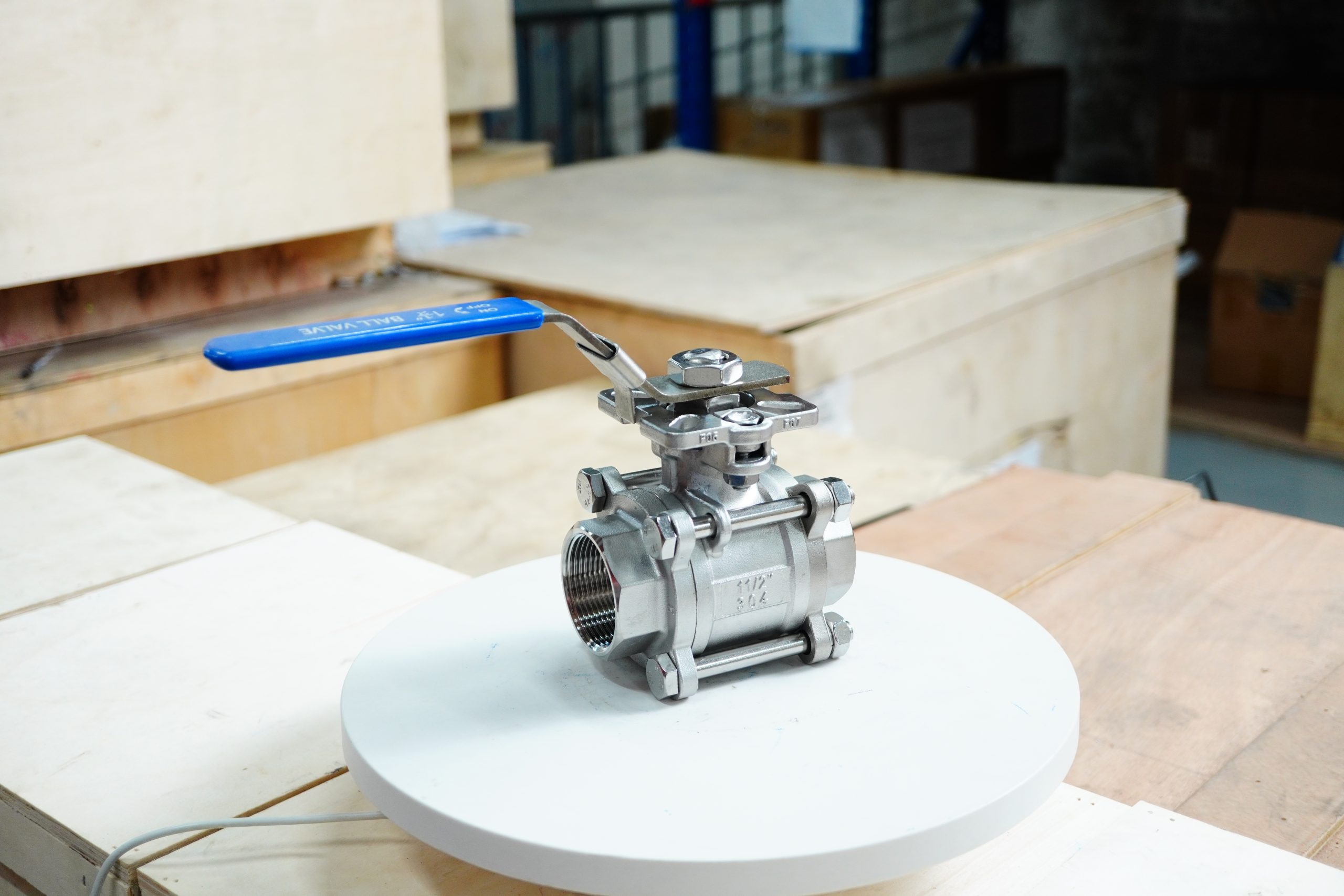

Van bi inox tay gạt 3 thân

Kết cấu thân van kiểu 3 mảnh tách rời được ghép với nhau và cố định bằng 4 bulong dọc theo thân van. Kiểu van bi inox 3 thân tay gạt chủ yếu có kích cỡ nhỏ, DN15 đến DN50, lắp đường ống phi 21mm đến phi 60mm. Sản phẩm thường được ứng dụng trong các hệ thống có áp suất cao như hệ thống hơi nóng, nước nóng, dầu,…

van bi inox 3 thân

Van bi inox tay gạt 3 ngã

Đặc thù của sản phẩm van bi inox tay gạt dạng 3 ngã là số cửa của van là 3. Thiết kế van có khả năng chuyển hướng, phân chia dòng lưu chất, đóng/ngắt dòng lưu chất. Sản phẩm có cả dạng kết nối lắp ren và mặt bích với các kích cỡ từ DN15 – DN100.

van bi inox 3 ngã

Xem thêm: Thiết bị van bi nhựa upvc chuyên sử dụng cho đường ống lưu chất chứa hóa chất có tính ăn mòn.

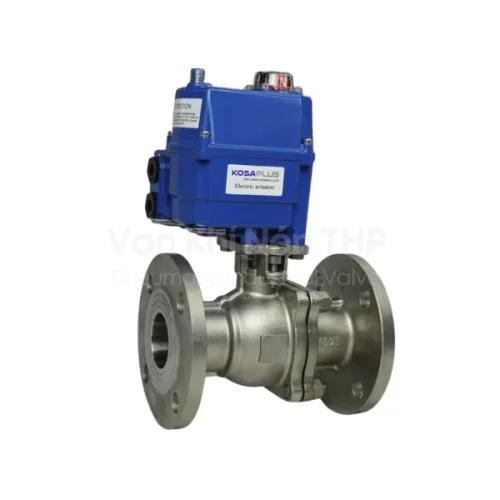

Van bi inox điều khiển điện

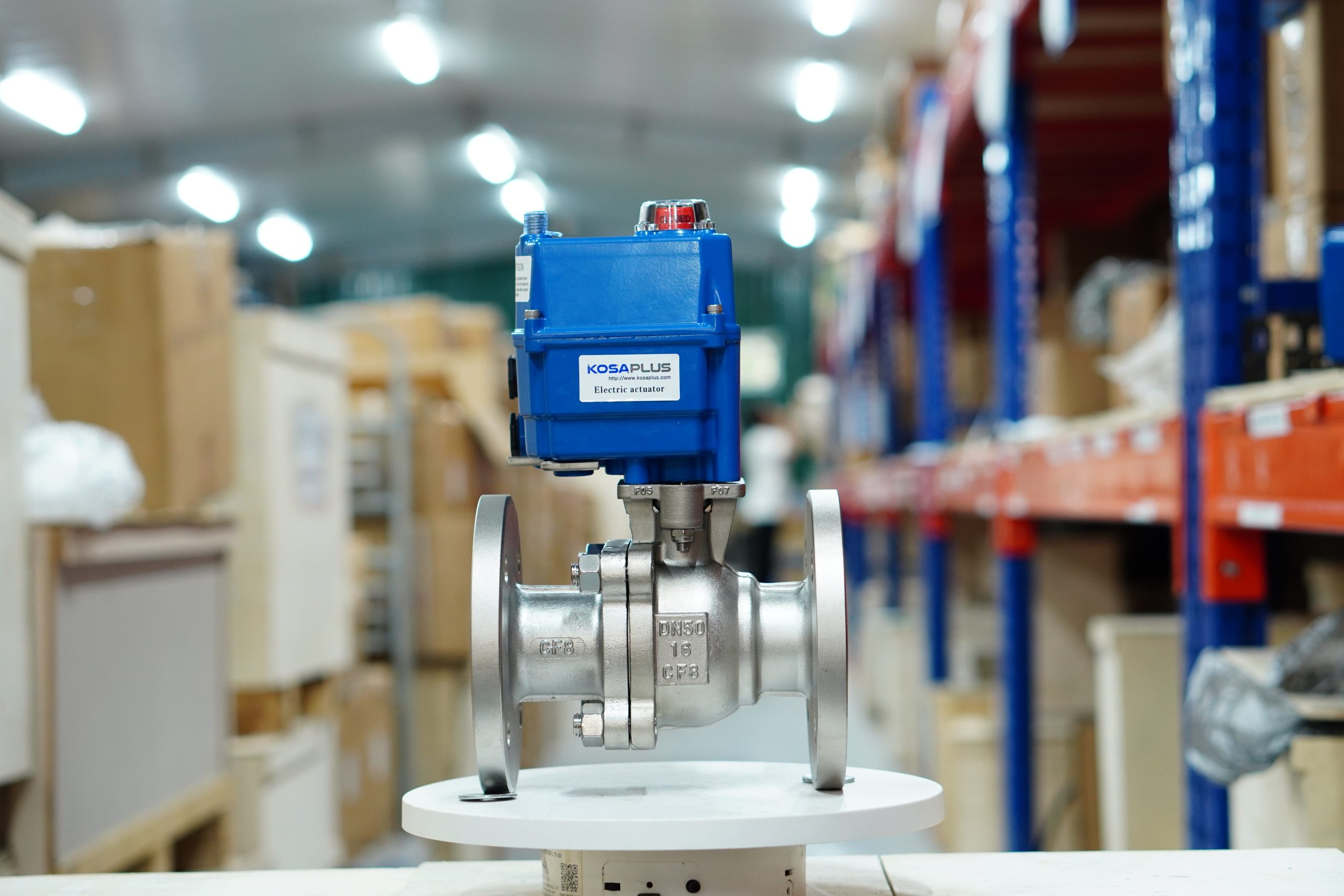

Van bi inox mặt bích JIS 10K điều khiển điện

Van bi inox điều khiển khí nén

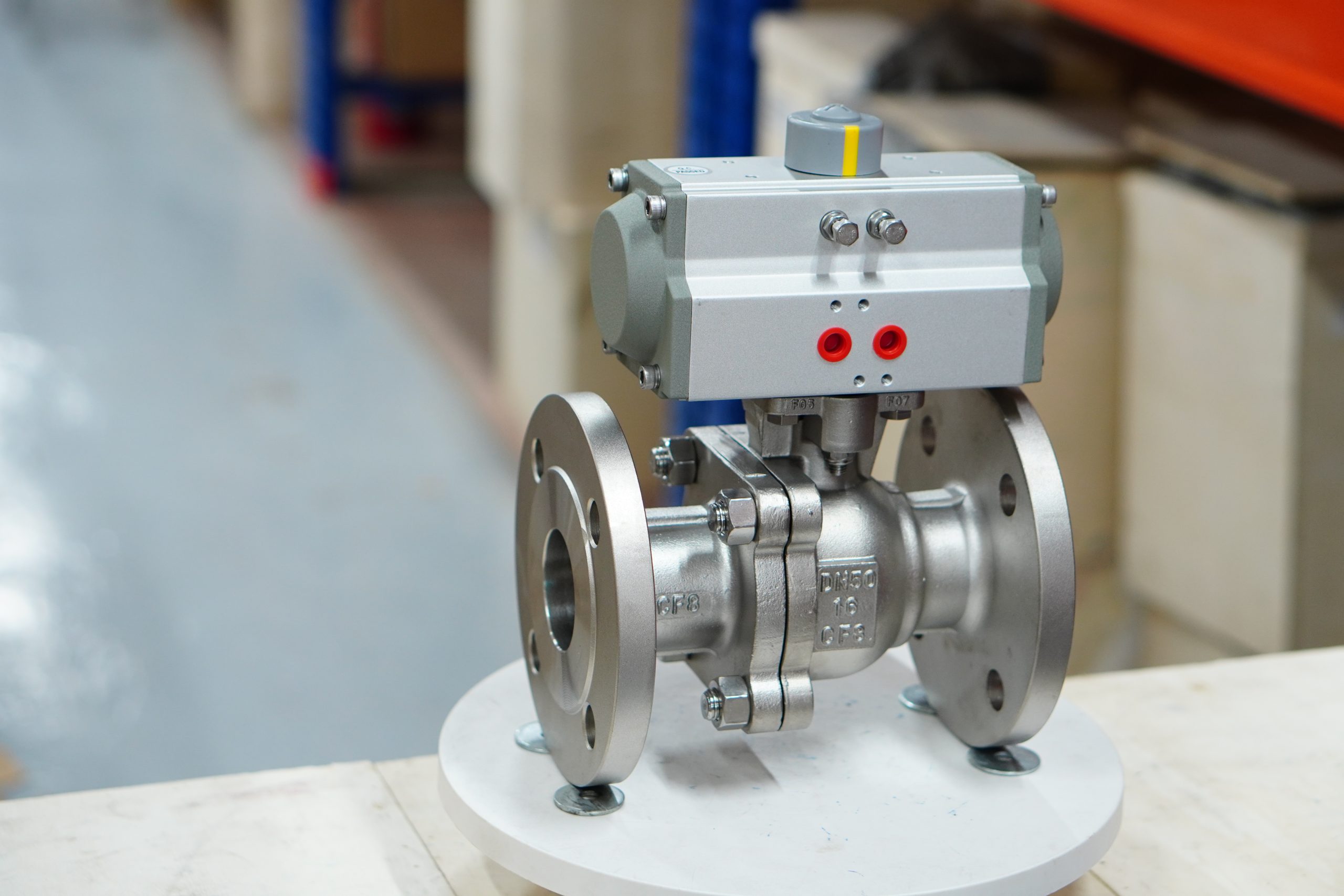

Van bi inox mặt bích 2 PCs điều khiển khí nén Haitima Đài Loan

Ứng dụng van bi inox

Van bi inox có nhiều công dụng khi được lắp đặt trên hệ thống đường ống dẫn hơi hoặc dẫn nước công nghiệp. Nhờ vào tính chất cấu thành vật liệu inox 304 – inox 316, cho phép van vận hành tốt tại các môi trường khác nhau. Điều này đáp ứng chính xác yêu cầu làm việc của người quản lý. Những môi trường thường sử dụng van bi inox như:

  • Lĩnh vực sức khỏe: thực phẩm, đồ uống, dược phẩm.
  • Lĩnh vực cấp thoát nước: nước sạch, nước thải, nước nóng, nước lạnh.
  • Lĩnh vực nghiên cứu khoa học: hóa chất ăn mòn và hóa sinh dung dịch.
  • Lĩnh vực khai khoáng: dầu khí, khoáng sản.

Ngoài ra, hệ thống ống dẫn nước tưới tiêu nông trại cũng được ứng dụng rộng rãi. Hỗ trợ người nông dân chăn nuôi, chăm cây trồng hiệu quả hơn.

>>Xem thêm: Van bi thép ứng dụng cho các hệ thống có nhiệt độ cao, áp lực làm việc lớn như hệ thống hơi nóng, dầu nóng,…

Chế độ ưu đãi và chính sách bảo hành van bi inox

Chúng tôi đang hợp tác và phân phối trực tiếp dòng sản phẩm van bi inox chất liệu inox 304 và 316 có xuất xứ Hàn Quốc. Thương hiệu Wonil là nhà máy sản xuất mang tầm thế giới, với độ uy tín cao. Đơn vị chúng tôi được ủy quyền bảo hành chính hãng dòng van này với thời gian bảo hành 12 tháng.

Ngoài ra, các dòng van thương mại được lựa chọn cẩn thận, bạn hoàn toàn có thể mua và lắp đặt sản phẩm trong thời gian lâu dài. Để đạt kết quả hợp tác tốt nhất, khi mua sản phẩm van thương mại, Quý khách hàng vui lòng liên hệ hotline để nhân viên tư vấn trực tiếp.

Liên hệ báo giá van bi inox chính hãng

Nếu quý khách đang tìm kiếm đơn vị cung cấp van bi inox tay gạt chính hãng, uy tín, hãy liên hệ ngay với chúng tôi. Với hơn 10 năm kinh nghiệm, chúng tôi cam kết là đơn vị nhập khẩu trực tiếp và phân phối chính hãng dòng sản phẩm van bi inox hàng đầu tại thị trường Việt Nam. Chính vì thế, quý khách hàng hoàn toàn có thể yên tâm, tin tưởng tuyệt đối vào đội ngũ nhân viên của.

Tại kho hàng, chúng tôi lưu kho sẵn đầy đủ mẫu mã, kiểu dáng, kích cỡ các loại van, đảm bảo đáp ứng một cách tốt nhất nhu cầu sử dụng của khách hàng. Thêm nữa, tất cả sản phẩm đảm bảo đầy đủ giấy tờ nhập khẩu, kiểm tra chất lượng CO,CQ, chế độ bảo hành 12 tháng, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất và giá cả hợp lý.

Mọi thông tin chi tiết vui lòng liên hệ đến hotline để được hỗ trợ, tư vấn và báo giá van bi inox các loại chính xác nhất, nhanh nhất.
