Van bi điều khiển khí nén tuyến tính là dòng van được hoạt động và nhận tín hiệu để có thể truyền về tủ PLC. Vậy dòng van bi điều khiển này có đặc điểm gì? Được sử dụng trong môi trường, kiểu hệ thống nào? Để có thể biết rõ chi tiết hơn về loại van bi này thì chúng ta cùng xem các mục ở bài viết dưới đây.

Giới thiệu về van bi điều khiển khí nén tuyến tính – đóng mở theo góc

Van bi điều khiển khí nén tuyến tính là dòng van tận dụng áp lực khí nén để có thể điều khiển được bi van để đóng hoặc mở theo góc, từ 0 cho đến 90 độ. Điều này giúp cho người sử dụng có thể kiểm soát hoặc là điều tiết được lưu lượng của dòng chảy tốt hơn.

Dòng van bi này được hoạt động nhờ vào bộ điều khiển khí nén nên mọi thao tác đều được thực hiện tự động. Ngoài ra, với dạng tuyến tính thì giúp thiết bị có thể đóng mở hoàn toàn. Hoặc là trong những trường hợp cần thì nó cũng có đóng mở theo góc độ khác nhau, tùy thuộc vào nhu cầu và yêu cầu kỹ thuật của hệ thống.

Loại tuyến tính này đang được ưa chuộng vì nó mang đến nhiều lợi ích và có thể sử dụng được trong những hệ thống có nhu cầu cấp nhiệt độ, cấp lưu lượng khí, nước….

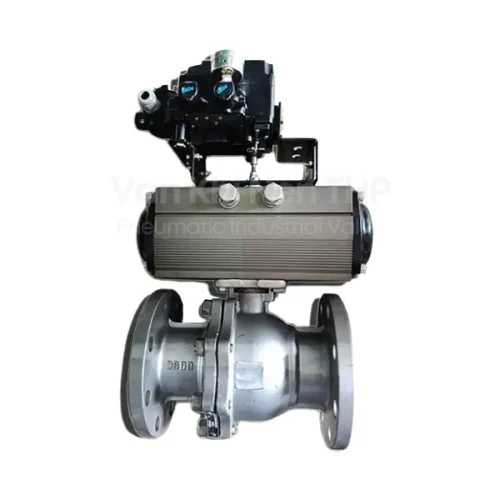

Van bi điều khiển khí nén tuyến tính
Van bi điều khiển khí nén tuyến tính

Do đó mà sản phẩm van bi điều khiển khí nén tuyến tính trở nên quan trọng hơn bao giờ hết.  Và nắm bắt được nhu cầu sử dụng của khách hàng lớn. Nên công ty Tuấn Hưng Phát nhập khẩu chính hãng với số lượng lớn từ những thương hiệu độc quyền tại Việt Nam như: Haitima, bộ điều khiển KosaPlus.

>>> Còn có van bi điều khiển khí nén on.off nữa, bạn có thể xem ngay

Hình ảnh của van bi điều khiển khí nén tuyến tính – đóng mở theo góc

Van bi điều khiển khí nén tuyến tính - vật liệu inox, van bi 3 thân, kiểu lắp ren, Hãng sản xuất Haitima - Đài loan.
Van bi điều khiển khí nén tuyến tính – vật liệu inox, van bi 3 thân, kiểu lắp ren, Hãng sản xuất Haitima – Đài loan.
Van bi điều khiển khí nén tuyến tính - vật liệu inox, van bi 3 thân, kiểu lắp ren, Hãng sản xuất Kosaplus - Hàn Quốc
Van bi điều khiển khí nén tuyến tính – vật liệu inox, van bi 3 thân, kiểu lắp ren, Hãng sản xuất Kosaplus – Hàn Quốc

>>> Chúng tôi còn phân phối độc quyền những sản phẩm van bi điều khiển bằng khí nén khác, bạn có thể xem ngay tại đây.

Cấu tạo của van bi điều khiển khí nén tuyến tính

Căn cứ vào hình ảnh chúng ta có thể thấy rằng van được cấu tạo từ 3 thành phần chính:

Phần van bi – Ball valve :

Phần thân van bi này chính là bộ phận tiếp xúc trực tiếp với dòng lưu chất ở bên trong đường ống. Chính vì vậy, phần thân thường được làm từ những chất liệu có thể chống được sự ăn mòn, nhiệt độ lớn từ lưu chất. Trong đó, các chất liệu thông dụng như: gang, inox hoặc nhựa được sử dụng phổ biến.

Ngoài ra, phần thân này còn được thiết kế ở hai bên với phần kết nối: lắp ren, lắp hàn hoặc là kiểu mặt bích. Và đối với kiểu mặt bích thì được sản xuất với tiêu chuẩn BS, JIS10K, ANSI, DIN…

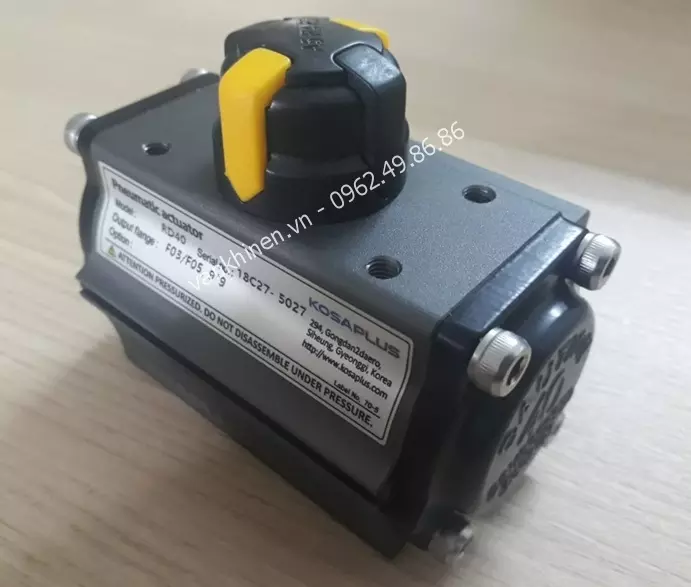

Bộ tác động khí nén – Pnuematic actutor:

Bộ tác động khí nén - Pnuematic actutor:
Bộ tác động khí nén – Pnuematic actutor:

Bộ phận tác động khí nén chính là bộ phận tác động trực tiếp nên van bi và giúp cho trục của van bi có thể xoay theo những góc độ khác nhau để có thể đóng mở theo từng góc. Và bộ điều khiển khí nén thì được chế tạo từ hợp kim nhôm có lớp sơn tĩnh điện ở bên ngoài. Bộ điều khiển khí nén thì hoạt động ở 2 dạng tác động đơn, dựa vào hoạt động lò xo. Và hoạt động theo tác động kép, dựa vào việc cấp khí nén 2 lần. Và bộ phận này thì được sản xuất bởi những thương hiệu nổi tiếng như KosaPlus, Haitima.

Positionner – 4 ~ 20mA ( Bộ tuyến tính)

Đây là bộ tuyến tính tính, giúp điều tiết được lưu lượng khí nén đến bộ tác động khí nén. Và từ đó giúp người dùng có thể đóng mở theo nhiều góc khác nhau theo mong muốn. Với bộ tuyến tính này thì nó nhận tín hiệu 4-20mA từ một thiết bị cảm biến nào đó. Nó có thể là cảm biến nhiệt đọ, cảm biến áp suất hoặc là cảm biến lưu lượng…. Và từ đó giúp cho bộ tuyến tính có thể nhận được lệnh và thực hiện nhiệm vụ điều tiết số lượng khí nén vào buồng chứa của khí nén cho bộ Pnuematic.

Positionner - 4 ~ 20mA ( Bộ tuyến tính)
Positionner – 4 ~ 20mA ( Bộ tuyến tính)

Thông số kỹ thuật của van bi điều khiển khí nén tuyến tính:

  • Loại van: Van bi – Ball valve ( Van có quả cầu ở chính thân)
  • Kích cỡ van: DN15, DN20, DN25, DN32, DN40, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A,  tương đương với hệ inch là: 1/2; 3/4 ;1” 1.1/4” ;  1.1/2” ;  2” ;  2.1/2” ;  3”  ; 4” ;  5” ;  6” ;  8” ;  10” ;  12”
  • Vật liệu chế tạo: inox, nhựa
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: 0 ~ 180 độ C
  • Áp lực khí nén 1 ~ 8 kgf/cm2
  • Kiểu lắp: mặt bích hoặc lắp ren, hoặc lắp kiểu hàn
  • Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS, PN16
  • Xuất xứ: Đài Loan, Hàn Quốc
  • Hãng sản xuât: Kosa plus hoặc Haitima
  • Tình trạng hàng: có sẵn số lượng lớn

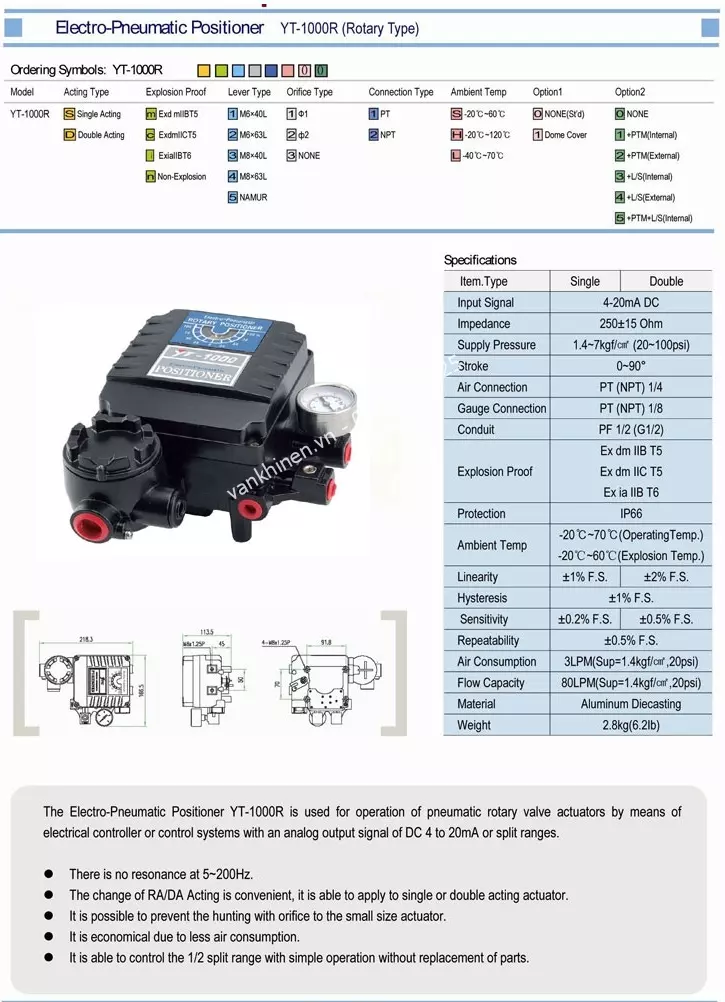

Catalogue bộ tuyến tính, điều tiết lưu lượng khí nén
Catalogue bộ tuyến tính, điều tiết lưu lượng khí nén

Ưu điểm của van bi điều khiển khí nén tuyến tính

  • Dòng van có độ kín cao, thời gian thực hiện một chu trình đóng hoặc mở nhanh và độ chính xác cao.
  • Dòng van bi điều khiển khí nén tuyến tính được thiết kế với kích thước nhỏ gọn và tính thẩm mỹ cao. Và phần thân còn được chế tạo theo hai kiểu kết nối lắp ren hoặc là mặt bích.
  • Và nhờ vào bộ tuyến tính mà giúp người dùng có thể điều tiết được dòng chảy một cách chính xác và nhanh chóng.
  • Với bộ tuyến tính thì khả năng chuyền tải của khí nén được sử dụng khá xa và số lượng khí tổn thất là rất ít.
  • Với kích thước nhỏ gọn nên có thể lắp đặt van ở trên cao hoặc dưới thấp. Và có thể lắp đặt theo chiều ngang dọc khác nhau.
  • Chất liệu thân van và bộ điều khiển khí nén có thể giúp van hoạt động được trong những môi trường, nhiệt độ và áp lực khác nhau.

Tuấn Hưng Phát – Nơi cung cấp van bi điều khiển khí nén tuyến tính chính hãng

Khi quý khách muốn mua một sản phẩm chính hãng, chất lượng tốt và kèm theo đó thì giá thành cũng phải phù hợp. Để có thể mua được sản phẩm chính hãng và đáp ứng được những tiêu chí trên thì quý khách hãng tìm đến Tuấn Hưng Phát. Đây là một đơn vị được đánh giá là đơn vị hàng đầu trong việc cung cấp van bi điều khiển khí nén tuyến tính, van công nghiệp, đồng hồ đo lưu lượng… Tất cả các sản phẩm đều được nhập khẩu chính hãng, chính sách bảo hành lên đến 24 tháng… Ngoài ra, còn nhiều ưu đãi khác dành cho các vị khách khi mua hàng bên Tuấn Hưng Phát.

Vậy để có thể biết rõ thông tin sản phẩm và được tư vấn kỹ càng, thì quý khách hãy liên hệ ngay với chúng tôi qua hotline. Để nhân viên tư, giải đáp mọi thắc mắc nhanh chóng nhất.
