Mã: VBBNTG Danh mục:

Mô tả

Giới thiệu về van bi 3 ngã tay gạt

Van bi 3 ngã tay gạt là một trong những dòng van bi được thiết kế lắp đặt trên đường ống dùng để đóng mở lưu chất qua van dựa vào góc quay của quả cầu – đĩa van theo 1 góc 0~ 90 độ. Cụt hể đĩa van được kết nối với ty van, ty van kết nối với bộ phận điều khiển tay gạt. Khi gạt tay gạt thì bi của van sẽ quay  theo góc 90 độ làm cho van đóng hoặc mở.

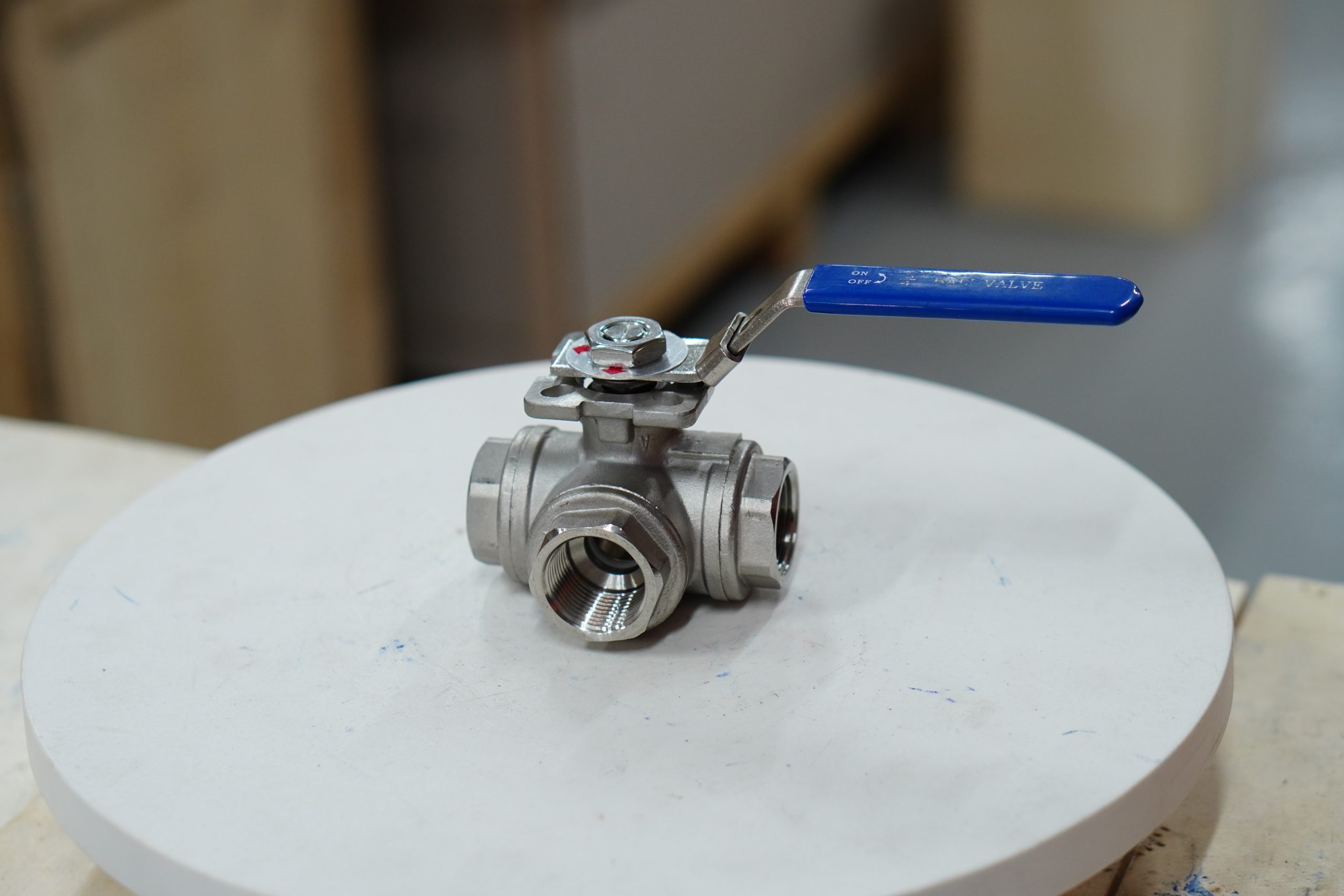

van bi 3 ngã tay gạt
van bi 3 ngã tay gạt

Về cấu tạo, dòng van này được chế tạo bằng chất liệu inox, gang, đồng hoặc nhựa…do đó phù hợp với nhiều điều kiện môi trường khác nhau. Về chức năng, vì được thiết kế dạng 3 ngã nên sẽ cho phép dòng chảy lưu thông theo 3 cửa khác nhau, tạo sự thuận tiện cho những vị trí lắp đặt cần phân nhánh theo nhiều hướng.

Thông số kỹ thuật

  • Vật liệu: inox 201. 304. 316
  • Kiểu: 3 cửa, 3 ngã, 1 đầu vào và 2 đầu ra ( Hoặc vào 1 cửa ra cửa này hoặc ra cửa kia – rẽ trái và rẽ phải)
  • Kiểu lắp: Lắp ren hoặc lắp bích
  • Dạng van: 2 mảnh, 3 mảnh ghép
  • Áp lực cho phép: PN16, PN25. PN45. PN65
  • Gioăng làm kín: Teflon, PTFE, VITON,
  • Nhiệt độ làm việc: -40 ~ 250 độ C
  • Môi trường làm việc: Nước sạch, nước thải, hóa chất, chất lỏng, rắn, khí
  • Xuất xứ: Đài Loan, Hàn Quốc, ITALY

Đánh giá chung về 3 ngã tay gạt

  • Có khả năng chuyển hướng dòng chảy, tách dòng phân chia dòng chảy, giúp người dùng vận hành 1 cách đơn giản và hiệu quả hơn, đặc biệt là giải quyết được vấn đề của van bi 2 ngã.
  • Tiết kiệm được chi phí cho vật tư, vật liệu
  • Thu hẹp được không gian sử dụng, giúp cho việc thiết kế đường ống trong sản xuất và sử dụng trở nên đơn giản.
  • Thiết kế đơn giản, nhỏ gọn, trọng lượng nhẹ, tiện lợi cho quá trình lắp đặt, vận chuyển cũng như thay thế, bảo trì, bảo dưỡng về sau.
  • Phù hợp lắp đặt trong hệ thống có quy mô, hệ thống trung bình hoặc nhỏ vì phương thức vận hành thủ công bằng tay gạt, dùng hoàn toàn bằng sức người.
  • Được ứng dụng phổ biến trong nhiều lĩnh vực, hệ thống cấp thoát nước, xử lý nước, hơi nóng, xăng, dầu…

Phân loại van bi 3 ngã tay gạt

Van bi 3 ngã tay gạt chữ L

Van bi 3 ngã tay gạt chữ L
Van bi 3 ngã tay gạt chữ L

Loại van bi ba ngã chữ L chỉ thông được 2 ngã với nhau, giúp lưu chất rẽ trái hoặc rẽ phải, điều tiết hướng đi của dòng lưu chất trong hệ thống tùy nhu cầu.

Van bi 3 ngã tay gạt chữ T

Van bi 3 ngã tay gạt chữ T
Van bi 3 ngã tay gạt chữ T

Loại này đa dạng hơn, có thể thông 3 cửa với nhau, giúp cho quá trình điều tiết lưu chất cơ động hơn rất nhiều

>>> Thiết kế van bi 3 ngã là có 3 cửa, 1 cửa vào – 2 cửa ra hoàn toàn khác với van bi 3 thân – 3 PCs(kết cấu thân gồm 3 bộ phận ghép thành).

Hình ảnh của van bi 3 ngã tay gạt

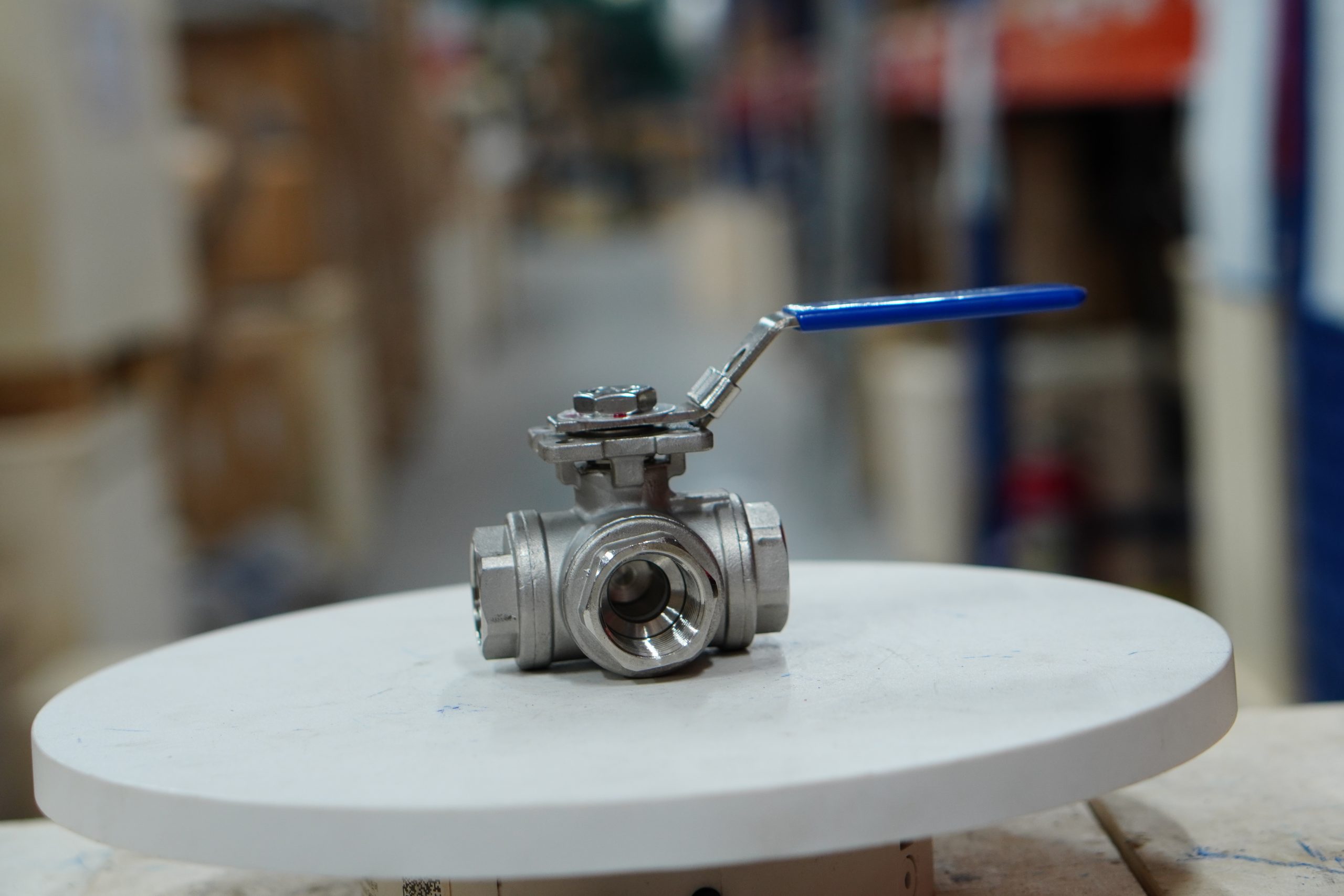

van bi 3 ngã tay gạt 01

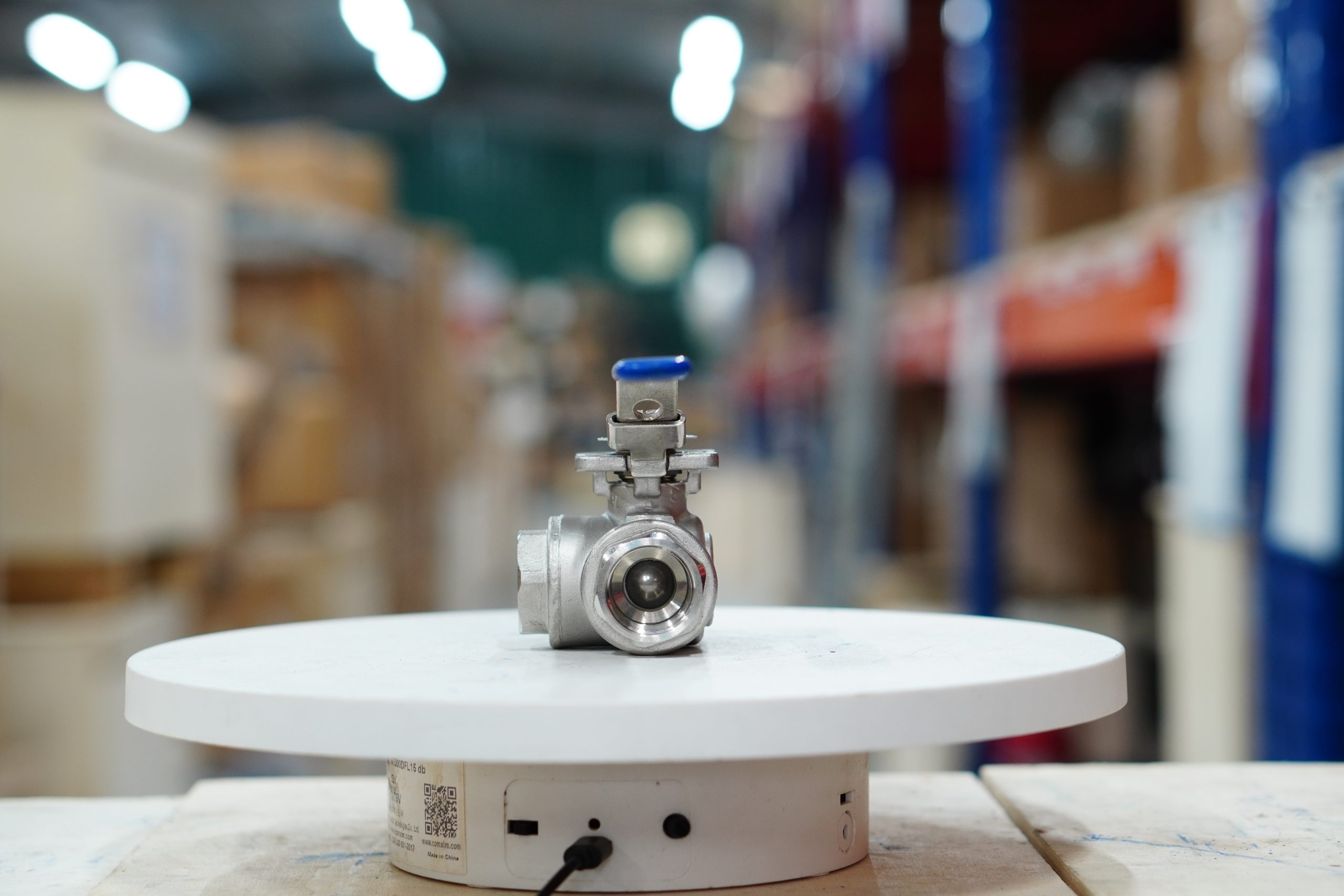

van bi 3 ngã tay gạt 02

Một số loại van bi 3 ngã tay gạt tại THP

Tại Tuấn Hưng Phát, chúng tôi đang nhập khẩu và phân phối một số dòng sản phẩm van bi 3 ngã tay gạt chính hãng dưới đây.

Van bi 3 ngã tay gạt lắp mặt bích

Van bi 3 ngã tay gạt lắp mặt bích
  • Kiểu dáng lắp bích theo tiêu chuẩn JIS10K
  • Chất liệu chế tạo inox, gang, nhựa, thép không gỉ… có đặc tính độ bền cao, chống ăn mòn tốt, chịu được nhiệt độ cao.
  • Đảm bảo độ chắc chắn, an toàn và khả năng làm kín tốt khi lắp đặt.

Van bi 3 ngã tay gạt lắp ren

Van-bi-3-ngã-inox-tay-gạt-lắp-ren
  • Kiểu kết nối: dạng lắp ren
  • Phù hợp lắp đặt trong hệ thống đường ống, thiết bị có kích thước nhỏ hoặc trung bình vì chỉ được thiết kế kích cỡ nhỏ dưới DN50.
  • Thao tác lắp đặt đơn giản, không đòi hỏi yêu cầu kỹ thuật cao nhưng vẫn đảm bảo độ an toàn tuyệt đối.
  • Thiết kế bộ phận điều khiển phổ biến là dạng tay gạt vì dễ vận hành và có kích cỡ nhỏ.

>>> Sản phẩm tương tự: van bi tay gạt

Tại kho hàng chúng tôi lưu kho số lượng lớn, đầy đủ kích cỡ, mẫu mã, chất liệu…mỗi sản phẩm đảm bảo chính hãng, đầy đủ giấy tờ CO, CQ cùng chế độ bảo hành 12 tháng, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất. Mọi thông tin chi tiết về báo giá, quý khách vui lòng liên hệ qua hotline để được tư vấn và hỗ trợ.
