Van một chiều inox

Khái niệm van một chiều inox Inox Hàn Quốc Wonil.

Van một chiều là gì?

– Van Một Chiều, Check Valve là van hai cổng, một cổng cho phép chất lỏng hoặc khí đi vào, cổng còn lại cho phép chất lỏng hoặc khí đi ra mà không cho phép đi theo chiều ngược lại.

– Van Một Chiều lá lật hoạt động dựa trên sự chênh áp đường ống giữa thượng nguồn ( đầu vào ) và hạ nguồn ( đầu ra ) hoặc ngược lại.

• Khi áp suất chênh của đầu vào cao hơn đầu ra, Van Một Chiều sẽ cho phép dòng môi chất đi qua van.
• Khi áp suất chênh áp của đầu vào thấp hơn đầu ra, Van Một Chiều sẽ tự động đóng lại, ngăn chặn sự chẩy ngược trong hệ thống đường ống mà không cần có 1 tác động nào từ bên ngoài.

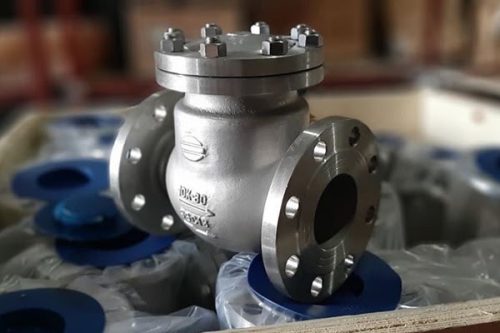

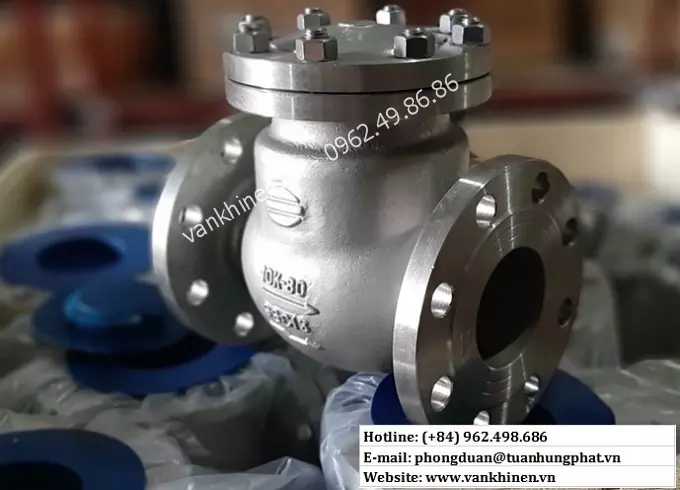

Van Một Chiều Inox Hàn Quốc Wonil.

Cấu Tạo Van Một Chiều Inox Hàn Quốc Wonil.

– Van Một Chiều Inox Hàn Quốc Wonil là van một chiều dạng cửa lật, dạng van hoạt động nhậy bén với dòng chẩy ngược ( chênh áp ngược ) và bền bỉ ổn định cho phép hoạt động lâu dài, ít phải bảo dưỡng, sửa chữa.

– Van Một Chiều Inox Hàn Quốc Wonil được chế tạo toàn bộ bằng vật liệu thép không gỉ ( Inox304 ) bao gồm cả thân van, cánh van, đệm … đêm lại cho Van Một Chiều Inox Hàn Quốc khả năng chống ăn mòn hóa học mài mòn cơ học tuyệt vời.

– Van Một Chiều Inox Hàn Quốc đa dạng trong khả năng kết nối:

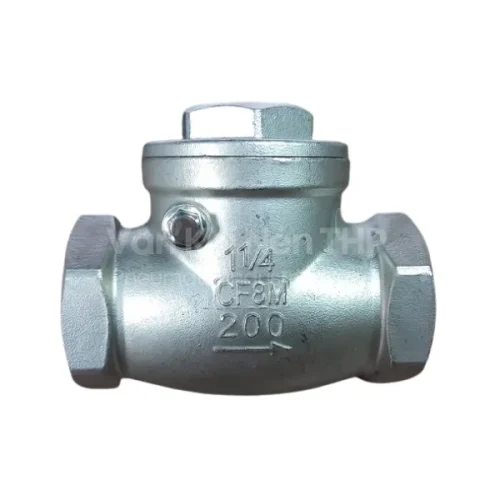

• Kết nối ren
• Kết nối bích tiêu chuẩn Jis10k.

Catalogue Van Một Chiều Inox Hàn Quốc Wonil

Ứng Dụng Van Một Chiều Inox Hàn Quốc Wonil.

– Van Một Chiều Inox Hàn Quốc có tác dụng chính là cho phép dòng môi chất ( chất lỏng hoặc khí ) đi theo một hướng. Vì vậy, các ứng dụng thực tế khác nhau của Van Một Chiều như sau:

Van Một Chiều Inox Hàn Quốc Wonil Ứng Dụng Trong Hệ Thống Bơm Đơn.

– Đây là ứng dụng phổ biến nhất của Van Một Chiều Inox Hàn Quốc Wonil, trong đó Van Một Chiều cho phép dòng chẩy từ bể hút tới bể xả theo một chiều và ngăn tình trạng chẩy ngược khi dừng bơm hoặc hỏng bơm đột ngột.

– Ở ứng dụng này, Van Một Chiều Inox Hàn Quốc Wonil phần nào giúp bảo vệ các thiết bị thượng nguồn tránh được hỏng hóc do chẩy ngược gây ra.

Van Một Chiều Inox Hàn Quốc Wonil Ứng Dụng Trong Hệ Thống Bơm Song Song.

–  Đây là một ứng dụng khác của Van Một Chiều Hàn Quốc Inox Wonil. Trong hệ thống gồm 2 hoặc nhiều máy bơm được thiết kế song song nhau, Van Một Chiều có hai ứng dụng chính như sau:

• Ngăn chẩy ngược khi bơm chính ngưng hoạt động, đồng thời cho phép môi chất đi qua khi bơm phụ hoạt động.
• Ngăn lưu chất chẩy ngược từ bể xả về bể hút khi hệ thống máy bơm ngưng hoạt động toàn bộ.

Van Một Chiều Inox Hàn Quốc Wonil Ứng Dụng Trong Hệ Thống Bơm Nối Tiếp.

– Trong những hệ thống đường ống dài sẽ có nhiều máy bơm được đặt nối tiếp nhau ( có thể những hệ thống bơm xuyên quốc gia ) thường sẽ lắp đặt Van Một Chiều song song với mỗi máy bơm.

– Khi bơm hoạt động bình thường, áp suất từ bơm sẽ giữ Van Giảm Áp ở chế độ đóng. Trường hợp 1 bơm nào đó bị hỏng, áp suất giảm sẽ kích hoạt Van Một Chiều hoạt động. Lúc này đường ống chứa van một chiều sẽ hoạt động như 1 đường ống nhánh giúp duy trì hệ thống hoạt động bình thường mà vẫn có thể tiến hành tháo lắp sửa chữa bơm.

Van Một Chiều Inox Hàn Quốc Wonil Ứng Dụng Trong Hệ Thống Trộn Dòng.

– Van Một Chiều cũng được sử dụng trong những hệ thống trộn lẫn giữa các môi chất khác nhau. Lúc này, Van Một Chiều có tác dụng đảm bảo độ tinh khiết của các luồng riêng lẻ trước khi chúng bị trộn lẫn.

Hình ảnh

Van Một Chiều Inox Hàn Quốc Wonil Giảm Búa Nước.

– Trong hệ thống bơm, khi bơm ngưng đột ngột Van Một Chiều giúp giảm một phần hiện tượng búa nước, ngăn chặn dòng chẩy ngược về bơm và các thiết bị trước Van Một Chiều.

Hướng Dẫn Lắp Đặt Và Bảo Trì Van Một Chiều Inox Hàn Quốc Wonil.

–  Van Một Chiều Inox Hàn Quốc Wonil được chế tạo bằng thép không gỉ Inox304 có khả năng chống chịu tuyệt vời với môi trường ăn mòn, tác động cơ học cũng như khả năng dễ dàng thích nghi với điều kiện làm việc. Tuy nhiên để tăng tuổi thọ van chúng ta vẫn cần bảo quản và lắp đặt đúng cách.

Bảo Quản Van Một Chiều Inox Hàn Quốc Wonil.

Trong quá trình lưu kho và bảo quản chúng ta cần lưu ý những vấn đề sau:

• Giữ cánh van và đế van bằng cách trêm vào một lớp đệm mút. Tránh va đập cơ học trong quá trình vận chuyển.
• Đóng gói cẩn thận tránh bụi hoặc các mảnh vụn không mong muốn đi vào thân van.
• Tránh tiếp xúc trực tiếp với môi trường ngoài giời, bảo quản nơi thoáng mát.

Quy Trình Lắp Đặt Van Một Chiều Inox Hàn Quốc Wonil.

– Kiểm tra kỹ Van Một Chiều trước khi lắp đặt, đảm bảo rằng Van Một Chiều không có vật thể lạ bên trong thân van hoặc có lỗi do vận chuyển hoặc bảo quản.

– Để tránh tình trạng dòng chẩy môi trường bất ổn, gây va đập thủy lực và giảm tuổi thọ thiết bị, nên đảm bảo khoảng cách với các thiết bị khác như Y Lọc, Van Cổng ( hoặc Van Bướm ), Khớp Nối Mềm … và đặc biệt là Máy Bơm. Nhà sản xuất khuyến cáo rằng khoảng cách tối thiểu ít nhất 5 lần đường kính trong của ống lắp đặt cùng van. Thuận lợi nhất là 10 lần đường kính ống.

Hình ảnh

Van Một Chiều Inox Hàn Quốc Wonil là dạng Van Một Chiều Cửa Lật, vì vậy ngoài việc xác định đúng chiều của van, chúng ta cần được lắp đặt đúng cách để đảm bảo yếu tố kỹ thuật. Thông thường, Van Một Chiều Inox Hàn Quốc Wonil được lắp đặt 2 cách như sau:

• Trên đướng ống ngang: Luôn đảm bảo nắp van được hướng lên trên.
• Trên đường ống thẳng đứng: Van có tác dụng với dòng chẩy theo hướng từ dưới lên.

Lựa chọn gioăng làm kín và bulong phù hợp với đường kính và độ dầy mặt bích.

Khi siết bulong cần đảm bảo các bulong được siết chặt đều tay.

Vận Hành Van Một Chiều Inox Hàn Quốc Wonil.

Sau khi lắp đặt hãy vận hành thử nghiệp để đảm bảo van hoạt động ổn định cũng như độ kín khít trước khi đi vào hoạt động hệ thống.

Tốc độ dòng chẩy phù hợp khoảng 1 ~ 3m/s đối với nước.

Góc mở của Đĩa Van khoảng 20 ~ 50 độ.

Lên lịch bảo dưỡng định kỳ để đảm bảo trục van, cánh van, đĩa van và các thiết bị liên quan không bị mài mòn quá mức dẫn đến van bị dò rỉ.

Giá Bán Van Một Chiều Inox Hàn Quốc Wonil.

VAN 1 CHIỀU INOX304 JIS10K WONIL HÀN QUỐC
TT	SIZE	TIÊU CHUẨN	ĐƠN GIÁ	HÌNH ẢNH
1	50A	Model: WSCP-1L
2	65A	Thân: Inox304
3	80A	Kết nối: Bích
4	100A	Tiêu chuẩn: Jis10K
5	125A	Nhiệt độ làm việc: -10 đến 180 độ C
6	150A	Áp suất làm việc: PN16
7	200A	Xuất xứ: Wonil – Hàn Quốc
		* Kích Cỡ
