Van cổng tay quay được lắp đặt cho hệ thống đường ống có chứa chất khí, chất lỏng hoặc hơi. Do được vận hành bằng vô lăng nên được gọi là van cổng tay xoay. Loại van cổng này được thiết kế cho dòng chảy thẳng bởi hệ thống đĩa van hoạt động nâng lên và hạ xuống, cho phép lưu chất đi qua hoặc ngăn chặn lại.

Giới thiệu van cổng tay quay là gì?

Van cổng tay quay là loại van dùng để đóng hoặc mở lưu chất lỏng, hơi, khí, hạt rắn trong đường ống. Có thể hiểu đơn giản, van cổng mở bằng cách nâng một cánh cổng được thiết kế nằm bên trong van ra khỏi đường dẫn. Ngược lại khi đóng van thì cổng được hạ xuống nhằm ngăn chặn dòng chảy lưu chất. Van cổng tay quay được chế tạo từ các chất liệu như inox, gang, thép…..nên có thể hoạt động trong các môi trường khác nhau.

van cổng tay quay

Van cổng tay quay là loại van đặc biệt, thực hiện đóng mở bằng tay quay. Khi van hoạt động đóng sẽ không gây ra hiện tượng búa nước. Van cổng này có thể mở trạng thái 100% và cũng có thể đóng hoàn toàn 100%, ngăn không cho lưu chất đi qua đường ống.

Thông số kỹ thuật chi tiết của van cổng tay quay

  • Kết nối: mặt bích
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Vật liệu: gang, thép, inox
  • Áp lực: PN16
  • Nhiệt độ: 180 độ c
  • Dạng vận hành: vô lăng
  • Kiểu van: ty nổi, ty chìm
  • Môi trường khuyên dùng: nước, nước thải, hóa chất
  • Chính sách bảo hành: 12 tháng
  • Tình trạng: sẵn hàng lưu kho

Bộ phận cấu tạo van cổng tay quay có gì đặc biệt?

– Thân van: là bộ phận chính của van, được làm bằng chất liệu inox, gang, thép, nhựa,… đúc theo khuôn kín với kích thước khác nhau. Hai mặt bích được đúc liền với phần thân van ở hai bên, giúp kết nối với hệ thống đường ống hoặc các thiết bị khác. Thân van được gia công và phủ một lớp sơn epoxy giúp chống oxy hóa và tăng tính thẩm mỹ.

– Đĩa van (cửa van): là một bộ phận được tiếp xúc trực tiếp với dòng lưu chất, có tác dụng đóng/mở dòng lưu chất, đĩa van được làm bằng chất liệu chống ăn mòn và chịu lực tốt, có thể làm việc trong các môi trường khắc nghiệt.

– Trục van (ty van): một thanh kim loại có dạng hình trụ phía trên có ren kết nối với tay quay vô lăng, đầu dưới kết nối với đĩa van bằng ren (dòng van cổng ty chìm) hoặc một thanh chốt (van cổng ty nổi). Trục van thường làm từ kim loại có độ cứng cao, chúng có khả năng chịu lực và chịu ma sát mài mòn tốt.

– Bộ phận truyền động (vô lăng, tay quay): là bộ phận dùng để thao tác đóng mở van bằng tay. Khi quay vô lăng theo chiều kim đồng hồ thì van trong trạng thái đóng và quay ngược chiều kim đồng hồ để mở van, bộ phận này được làm từ kim loại.

– Các chi tiết làm kín: các bộ phận làm kín như gioăng hoặc tết chèn có nhiệm vụ làm kín cổ van và chi tiết lắp ghép giúp van có độ kín khít cao nhất và không bị rò rỉ. Chúng thường chế tạo từ vật liệu mềm chống ma sát, khả năng chịu lực tốt và có độ bền cao.

Van cổng tay quay với đa dạng chủng loại

van cổng tay quay ty chìm

Van cổng tay quay ty chìm

Van cổng tay quay ty chìm có phần ty và trục van thiết kế nằm sâu bên trong thân van, thiết kế này giúp van tối ưu về kích cỡ, nhỏ gọn hơn, dễ dàng lắp đặt ở những không gian chật hẹp.

Tuy nhiên van cổng ty chìm tay quay có một hạn chế là rất khó quan sát bằng mắt thường để nhận biết trạng thái đóng mở van.

>> Xem chi tiết <<



van cổng tay quay ty nổi

Van cổng tay quay ty nổi

Ngược lại với ty chìm, van cổng tay quay ty nổi có cấu tạo trục và ty van nổi phía trên thân van, do đó, khi van vận hành đóng mở, trục và ty van sẽ di chuyển lên xuống, từ đó có thể nhận biết được trạng thái đóng mở hiện tại của van bằng mắt thường. Tuy nhiên với thiết kế này, chi tiết trục và ty van sẽ hạn chế được tình trạng bị ăn mòn bởi lưu chất trong hệ thống.

>> Xem chi tiết <<

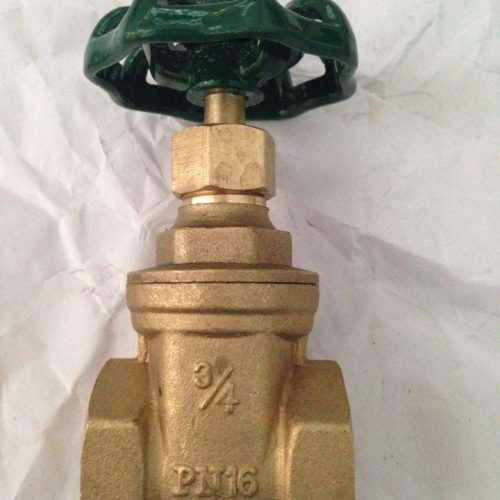

van cổng tay quay lắp ren

Van cổng tay quay lắp ren

Van cổng tay quay lắp ren có kích thước khá nhỏ, được làm bằng vật liệu nhựa, đồng, inox, thiết kế lắp ren giúp dễ dàng lắp đặt, bảo dưỡng, và sửa chữa.

>> Xem chi tiết <<



van cổng tay quay lắp bích

Van cổng tay quay mặt bích

Van cổng tay quay mặt bích được thiết kế kết nối với đường ống bằng mặt bích,giúp cho van có khả năng chịu được áp lực và nhiệt độ cao hơn. Loại van này được làm từ các chất liệu như gang, inox, thép.

>> Xem chi tiết <<

Ngoài ra có một vài dòng sản phẩm được sử dụng nhờ vào đặc điểm chất liệu sản xuất van như:

Van cổng tay quay gang: Van cổng tay quay gang được đúc nguyên khối bằng gang cầu, gang xám, gang trắng. Vật liệu gang có giá thành rẻ nên là sự lựa chọn tối ưu cho chi phí sản xuất.

Van cổng tay quay toàn thân inox: có thân van được chế tạo từ chất liệu inox, được dùng chủ yếu cho hệ thống có nhiệt độ hoặc áp suất làm việc cao, hệ thống có độ ăn mòn hoặc oxy hóa cao. Van cổng inox tay quay có ưu điểm nổi bật là độ bền tốt khi sử dụng trong môi trường khắc nghiệt hoặc chống chịu các điều kiện thời tiết từ bên ngoài.

Van cổng tay quay chất liệu thép: được sản xuất với mục đích sử dụng cho hệ thống có nhiệt độ và áp suất rất cao, có thể lên đến 450°C hoặc áp suất 40bar. Một số hệ thống sử dụng như dẫn dầu, hơi nóng. Đây là dòng van đặc thù nên có giá thành cao, cần chú ý khi lựa chọn dòng sản phẩm này.

Phạm vi ứng dụng của van cổng tay quay trong thực tiễn

Van cổng tay quay được ứng dụng phổ biến trong hệ thống đường ống, những lĩnh vực sau đây:

  • Công nghiệp dầu khí, xăng dầu…
  • Nhà máy thủy điện, nhiệt điện, cấp thoát nước, xử lý nước sinh hoạt, nước thải.
  • Nhà máy xử lý hóa chất, khí hơi, chất lỏng.
  • Các nhà máy chế biến thực phẩm, hệ thống lò mổ, nhà máy sản xuất đồ uống.
  • Các hệ thống tưới tiêu trong nông nghiệp, hệ thống chăn nuôi, thủy hải sản,…
