Mô tả

Vankhinen-THP cung cấp van cổng ty chìm – van cửa ty chìm chính hãng, đầy đủ CO – CQ, sẵn hàng tại kho Hà Nội các kích cỡ từ DN15 – DN300 chất liệu gang/inox/đồng, giao hàng toàn quốc. Van cổng ty chìm – ty van được thiết kế ẩn bên trong nắp van ngay cả khi vận hành mở hoàn toàn, tối ưu diện tích chiếm dụng khi vận hành. Quý Vị có nhu cầu tìm hiểu – mua van cửa ty chìm có thể tham khảo thông tin sản phẩm dưới đây, liên hệ yêu cầu tham quan kho hàng và xem hàng mẫu tại Hotline.

Giới thiệu về van cổng ty chìm

Để khách hàng hiểu thêm về van cổng ty chìm trước tiên chúng ta tìm hiểu van cổng là gì?

Van cổng hay còn gọi là van cửa, tên tiếng anh là: gate valve. Là một loại van dùng để đóng hoặc mở lưu chất trên đường ống. Đúng như tên gọi của nó van có cấu tạo cánh van chạy lên chay xuống giống như một cánh cổng nên gọi là van cổng. Van cổng hoạt động dựa trên cánh van (hình tròn hoặc hình vuông) chạy lên chạy xuống được kết nối với ty van, ty van được kết nối với vô lăng của van.

Vậy van cổng ty chìm là gì?

Van cổng ty chìm là van cổng  mà khi chuyển trạng thái từ đóng sang mở thì ty van không thay đổi, chỉ có cánh van là chạy lên và chạy xuống. Hiểu đơn giản, đây là loại van được thiết kế phần ty van chìm Van cổng ty chìm người ta còn gọi là van cổng không thay đổi kích thước khi sử dụng.

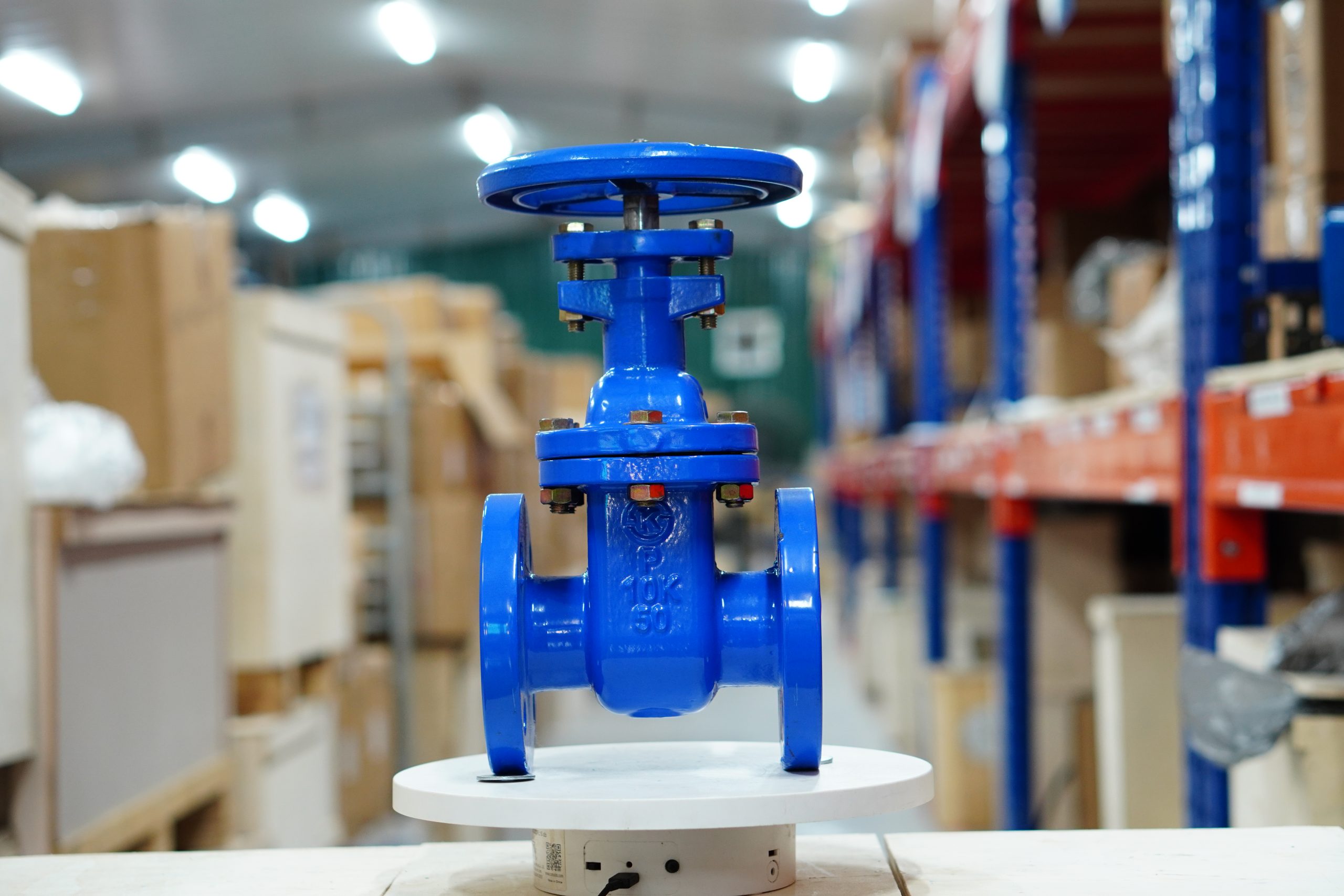

Van cổng ty chìm
Van cổng ty chìm

Vì van cổng ty chìm khi đóng mở kích thước van không hề thay đổi nên dòng van này hiện nay rất thông dụng và được ưa chuộng sử dụng rất nhiều trong các khu công nghiệp, nhà máy chế biến, sản xuất, nông nghiệp, dân dụng..

Điều cơ bản để nhận biết 2 loại van ty nổi và ty chìm này là: van cổng ty chìm khi thao tác đóng thì trục ren sẽ không bị lòi ra ngoài và ngược lại van ty nổi thì sẽ lòi ra bên ngoài. Van ty chìm thường là các loại gate nhỏ, giá thành của van cổng ty chìm rẻ hơn và được sử dụng rộng rãi hơn so với các loại van cổng ty nổi

>>> Van cổng của chúng tôi còn nhiều mẫu lắm, bạn có thể thoải mái lựa chọn sao cho thật thích hợp. Xem tại đây: https://vankhinen.vn/van-cong-d8.html

Cấu tạo của van cổng ty chìm

Van cổng ty chìm cũng được cấu tạo tương tự các dòng van cổng khác, điểm khác biệt ở phần ty không lòi ra bên ngoài. Cụ thể dưới đây:

  • Thân van: chất liệu thiết kế gang hoặc inox, thép không gỉ có độ bền cao, chống ăn mòn tốt, chịu được nhiệt độ cao, áp lực lớn. Bên ngoài còn được sơn phủ Epoxy chống bám bụi, tăng khả năng hoạt động ngoài trời và tăng thẩm mỹ.
  • Đĩa van: chất liệu gang hoặc inox cao cấp có độ bền cơ học cao. Vì đây là bộ phận trực tiếp tiếp xúc với lưu chất và thực hiện chức năng đóng, mở, cho phép lưu chất đi qua van.
  • Ty van: Thép không rỉ theo TC BS970 P. I, bộ phận này thực hiện chức năng truyền chuyển động từ bộ phận điều khiển xuống đĩa van để đĩa van thực hiện nhiệm vụ đóng, mở.
  • Bộ phận điều khiển: tay quay cô lăng được chế tạo bằng chất liệu gang hoặc thép không gỉ. Khi mở van chỉ cần xoay tay quay theo ngược chiều kim đồng hồ, còn khi đóng van thì quay ngược lại.

Tiêu chuẩn sản xuất:

  • Van được sản xuất theo Tiêu chuẩn BS 5163: 1994, Dạng A
  • Mặt bích được khoan lỗ theo Tiêu chuẩn BS 4504
  • Mặt trong và mặt ngoài van được sơn phủ epoxy với độ dày 250 micron
Cấu tạo của van cổng ty chìm 1-  Thân van
2 – Nắp van3 – Vòng đệm
4 – Chốt chặn
5 – Chốt
6 – Trục van
7 – Ca bô
8 – Đai ốc
9 – Tay cầm
12- Ốc hãm

Thông số kỹ thuật của van cổng ty chìm

  • Kích cỡ van : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1000, DN1200 ~ DN2000
  • Vật liệu chế tạo: Thông dụng bằng gang, ngoài ra bằng đồng inox
  • Áp lực làm việc: PN10, PN16, PN25
  • Môi trường sử dụng: Nước, khí nén, dầu, gas, nước thải, hóa chất
  • Gioăng làm kín: Bằng cao su EPDM, Teflon
  • Nhiệt độ làm việc: 0 ~ 220 độ C
  • Kiểu lắp: mặt bích BS, JIS 10K, PN10, DIN
  • Hãng sản xuất: AUT, ARV, YDK, DHC, SW, WONIL, KBV, v.v….
  • Xuất xứ: Hàn Quốc, Malaysia, Đài Loan, Thổ Nhĩ Kỳ, v.v..

>> Chống ăn mòn tốt, hoạt động trong môi trường khắc nghiệt là những ưu điểm không thể bỏ qua của van cổng inox.

Đánh giá chung về van cổng ty chìm

  • Được thiết kế nhỏ gọn, tiện cho quá trình lắp đặt, thay thế sữa chữa.
  • Hàng có nhiều loại kích cỡ, sẵn hàng sau này tiện công tác bảo trì, sữa chữa.
  • Không chiếm nhiều không gian diện tích sử dụng vì quá trình dùng không thay đổi kích thước như van cổng ty nổi.
  • Có giá thành chi phí thấp: thích hợp cho rất nhiều công trình.
  • Van có thể điều tiết được lưu lượng nước chảy tuy nhiên không nên lạm dụng và sử dụng thường xuyên vì như vậy ma sát sẽ làm cánh van mòn, áp lực lưu chất làm ảnh hưởng độ kín của van.
  • Van có cấu tạo từ nhiều thành phần chính vì thế mà khi sử dụng khách hàng nên tránh tình trạng để rác, vật cứng trong đường ống, điều này sẽ làm cho van cổng không thể đóng mở được hoặc là đóng mở không kín. Lời khuyên của các chuyên gia là khách hàng nên lắp 1 cái lọc Y (Lọc rác, Y – strainer ) giúp lọc hết rác khỏi đường ống trước khi đi vào van cổng.
  • Cần xem xét nhiệt độ của hệ thống để lắp van cổng ty chìm phù hợp, tránh tình trạng nhiệt độ của hệ thống làm van cổng ty chìm giãn nở và cánh van bị cong, làm cho van không được kín. Ví dụ nếu nhiệt độ cao cần dùng van cổng ty chìm bằng inox.

Phân biệt van cổng ty nổi và van cổng ty chìm

Phân biệt van cổng ty nổi và van cổng ty chìm
Phân biệt van cổng ty nổi và van cổng ty chìm

Van cổng ty nổi và van cổng ty chìm là 2 dòng van có cấu tạo khác nhau, mỗi dòng van được tối ưu cho từng điều kiện cũng khác nhau, nếu nói về van cổng thì đây đang là 2 dòng van được ưa chuộng nhất trên thị trường hiện nay

Để nhận biết 2 dòng van này tương đối dễ, van cổng ty nổi có phần ty dài và nhô lên cao khi mở, còn van cổng ty chìm có phần ty được cố định vào vô lăng và không thay đổi kích thước khi đóng mở

Van cổng ty nổi có phần ty dài hơn so với van cổng ty chìm, điều này giúp van cổng ty chìm có lợi thế nhờ tiết kiệm không gian hơn, tuy nhiên van cổng ty nổi lại có thể nhận biết được đóng mở ngày từ xa nhưng lại tốn diện tích hơn

Đối với van cổng ty chìm thì sẽ lợi thế hơn trong trường hợp ta cần đóng mở từ xa, tức là ta có thể lắp thêm phần cổ ty dài theo ý muốn để sử dụng trong môi trường như dưới lòng đất, hay sâu dưới sông giúp đóng mở thuận tiện và dễ dàng hơn. Quý khách có thể để lại số điện thoại hoặc liên hệ theo số hotline bên dưới để bộ phận kỹ thuật giúp quý khách hiểu rõ hơn về 2 sản phẩm này!

Hình ảnh van cổng ty chìm tại kho

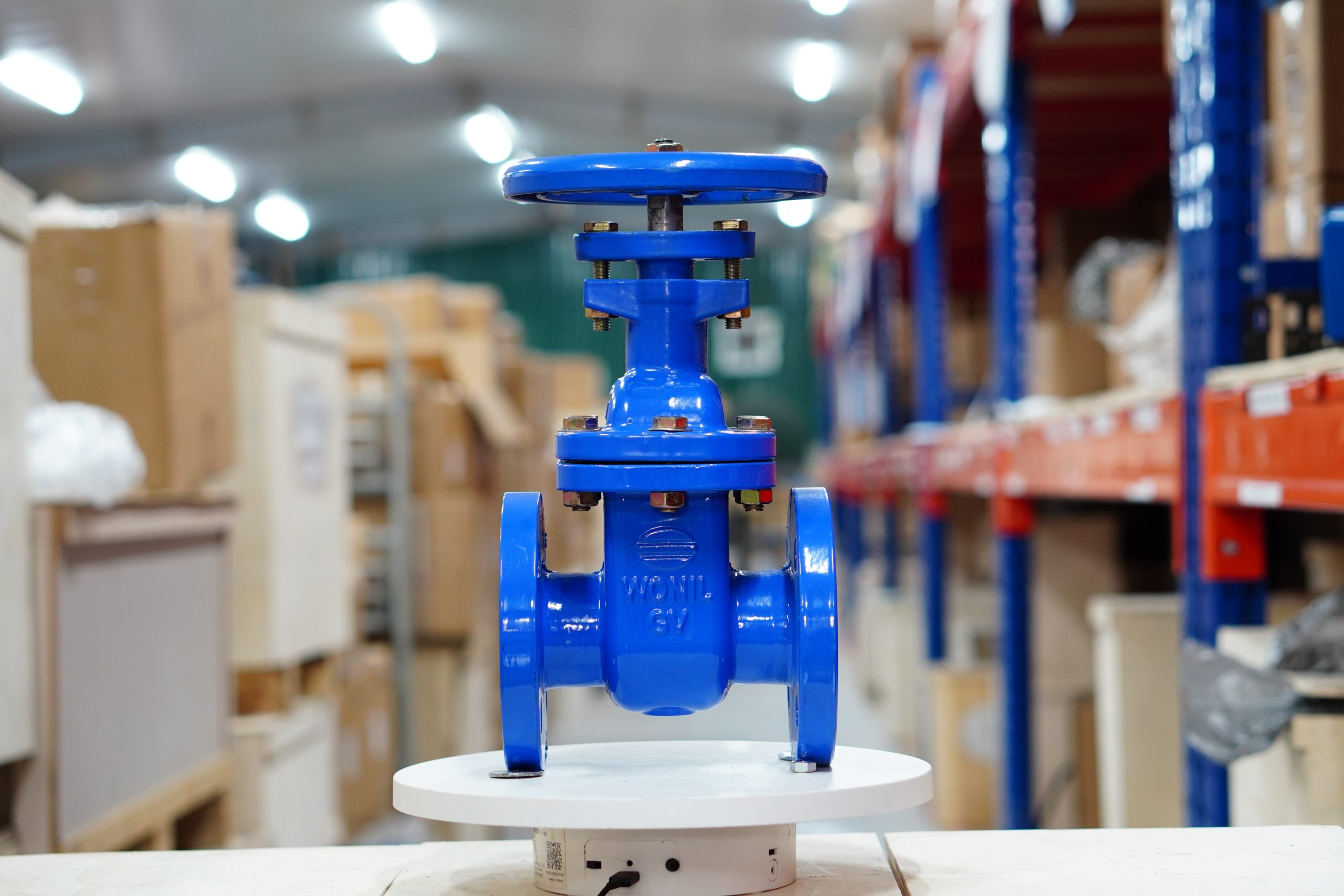

Van cổng ty chìm wonil - Hàn Quốc
Van cổng ty chìm wonil – Hàn Quốc
Van cổng ty chìm SW - Hàn Quốc
Van cổng ty chìm SW – Hàn Quốc

Ứng dụng van cổng ty chìm

Theo thống kê, hiện nay van cổng ty chìm được ứng dụng trong rất nhiều lĩnh vực, hệ thống bởi ưu điểm tiện lợi, dễ dàng lắp đặt, vận hành ổn định, không tốn nhiều diện tích. Dưới đây là một số ứng dụng điển hình:

  • Trong hệ thống cấp thoát nước sạch, xử lý nước thải tại các khu công nghiệp, dân sinh…
  • Trong môi trường hóa chất có tính ăn mòn như axit, bazo, muối…
  • Trong hệ thống hơi nóng, khí nén có áp lực cao.
  • Trong hệ thống phục vụ tưới tiêu nông nghiệp.
  • Trong hệ thống phòng cháy chữa cháy…

Địa chỉ mua van cổng ty chìm nhập khẩu chính hãng

Van cổng ty chìm là một dòng van thông dụng, quý khách có thể đặt mua dễ dàng tại bất kỳ nơi đâu.Cũng chính vì nó phổ biến nên tình trạng hàng trôi nổi, kém chất lượng cũng khá là nhiều, để tránh rủi ro khi mua phải hàng không tốt cũng như tối ưu kinh phí bỏ ra. Quý khách hàng cần hiểu rõ về đối tác như nguồn gốc xuất xứ, giấy tờ liên quan, uy tín của công ty.. từ đó có thể hạn chế rủi ro cũng như tiền bạc.

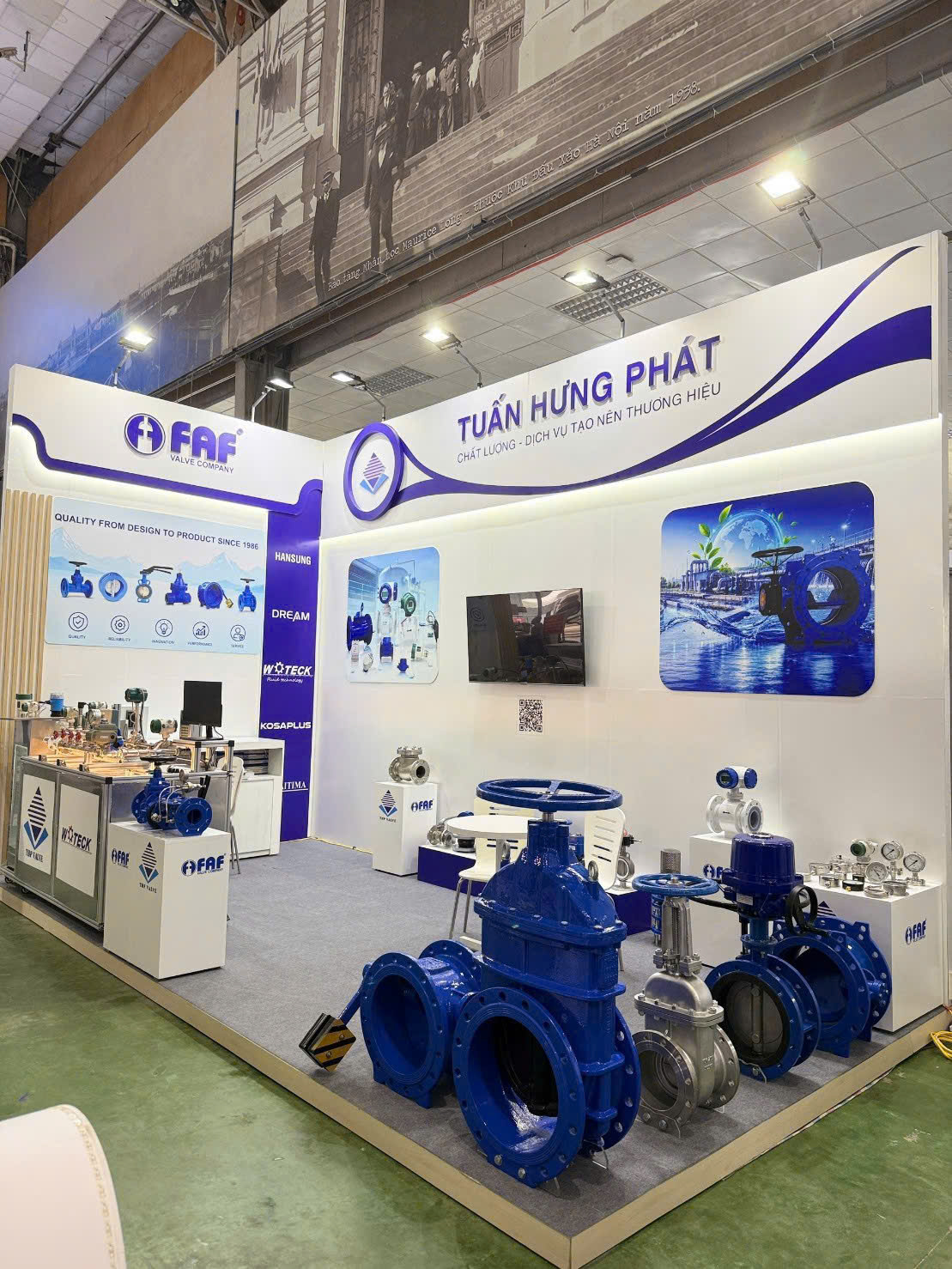

Công ty THP
Công ty THP

Đơn vị được thành lập từ năm 2009 đến nay đã trải qua hơn 10 năm phát triển trong ngành các thiết bị đường ống. Vankhinen-THP thuộc top đầu những đại lý hàng đầu khi là đơn vị ủy quyền chính hãng của các hãng van hàng đầu Châu Á như Wonil, KosaPlus, Haitima. Woteck… với đầy đủ giấy tờ cho Quý Khách hàng nếu cần

Ngoài van cổng ty chìm, Vankhinen-THP còn phân phối các dòng khác như van cổng điện, van bướm các loại, van bi hay van một chiều.. Hàng luôn có sẵn trong kho với số lượng lớn, đầy đủ kích cỡ, đảm bảo chất lượng, giá cả tốt nhất cho Quý Khách hàng. Mọi thông tin chi tiết về báo giá vui lòng liên hệ bộ phận chăm sóc khách hàng để được hỗ trợ, tư vấn.
