Giới thiệu về van cổng gang
Trước hết ta tìm hiểu van cổng gang là gì?
Van cổng gang hay còn gọi là van cửa gang, tên tiếng anh là: gate valve. Là một loại van dùng để đóng hoặc mở lưu chất trên đường ống. Đúng như tên gọi của nó van có cấu tạo cánh van chạy lên chay xuống giống như một cánh cổng nên gọi là van cổng gang. Van cổng gang hoạt động dựa trên cánh van (hình tròn hoặc hình vuông) chạy lên chạy xuống được kết nối với ty van, ty van được kết nối với vô lăng của van.
Van cổng gang thường được sử dụng nhiều trong các hệ thống cấp nước sạch, hệ thống bơm nước, hệ thống PCCC, hệ thống xả nước, hệ thông cấp nước.
Van cổng gang này có 2 loại chính là van cổng ty chìm và van cổng ty nổi. Vì vậy mà chúng còn có tên van cổng ty chìm bằng gang và van cổng ty nổi bằng gang.
>>> Với ưu điểm tính năng đóng tốt, ngắt dòng chảy lưu lượng tốt, van cổng ty nổi hai chiều có thể được sử dụng theo hai hướng, sẽ trở thành lựa chọn tốt nếu bạn đang tìm kiếm một dòng van cổng tốt cho hệ thống đường ống.

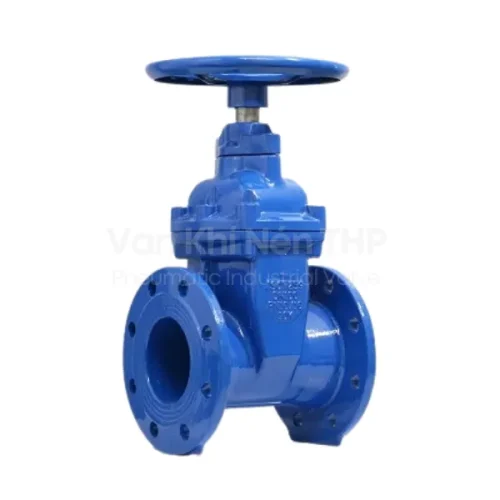

Hình ảnh van cổng gang
>>> Van cổng của chúng tôi còn rất nhiều mẫu mã nữa nhé. Vui lòng nhấn vào để xem thêm.
Cấu tạo của van cổng gang
TT |
Bộ phận |
Vật liệu |
1 |
Thân van | Gang hoặc gang cầu |
2 |
Đĩa van | Gang cầu với EPDM |
3 |
Ốc ty van | Đồng theo TC BS1400 |
4 |
Ty van | Thép không rỉ theo TC BS970 P. I |
5 |
Nắp van | Gang hoặc gang cầu |
6 |
Nắp đệm | Gang hoặc gang cầu |
7 |
Tay quay | Gang hoặc gang cầu |
Thông số kỹ thuật của van cổng gang
– Vật liệu chế tạo: Gang, gang dẻo
– Ty van bằng inox
– Bulong ngoài bằng inox
– Cánh gang bọc cao su
– Áp lực làm việc PN16
– Kiểu lắp mặt bích: BS, PN16, BS4504, DIN
– Nhiệt độ sử dụng: 0 ~ 100 độ C
– Hãng sản xuất : AUT, ARV, WONIL, KVS,KBV, YHK
– Xuất xứ: Malaysia, Đài loan, Hàn Quốc, Thổ Nhĩ Kỳ
– Size: DN50 ~ DN1000
Bảng catalogue van cổng
Đánh giá chung về van cổng gang
Ưu điểm
Van cổng gang có ưu điểm về giá thành khi rẻ hơn so với các vật liệu khác
Làm từ hợp kim có độ cứng cao, chất lương tốt, tuổi thọ sử dụng lâu dài
Bên ngoài bọc sơn epoxy chống thấm, bám bụi
Cấu tạo đơn giản, dễ lắp đặt, sửa chữa khi cần
Nhược điểm
Do đặc điểm của chất liệu Gang nên thường van không được sử dụng trong môi trường hóa chất, dễ bị oxi hóa
Khả năng chịu ăn mòn cũng kém, nếu Quý Khách sử dụng lưu chất có tính ăn mòn thì nên sử dụng
van cổng nhựa
So với van cổng inox hoặc thép thì van cổng gang có phần kém hơn về khoản chịu áp lực cũng như nhiệt độ
Nên sử dụng van cổng gang ở đâu
Van cổng là dòng van cổng nghiệp, thiết kế của nó phù hợp với các đường ống có kích thường từ khoảng DN 50 trở lên. Chính vì vậy van cổng gang thường được lắp đặt tại những nơi sau:
Hệ thống đường ống tại các khu công nghiệp sản xuất nước sạch, xử lý nước thải
Nhà máy bia rượu, sản xuất nước ngọt, sữa…
Hệ thống cấp thoát nước thại các trạm bơm, thủy điện..
Sử dụng cho đường ống của các tòa nhà cao tâng, khu chung cư, trung tâm thương mại…
