Van bướm điều khiển khí nén tuyến tính

(1 đánh giá của khách hàng)

THÔNG SỐ KỸ THUẬT

  • Giá: Liên Hệ
  • Tình trạng: Còn hàng
  • Bảo hành: 24 tháng

  • Kích cỡ van: 50A – 300A tương đương với hệ inch là: 2” – 12”.
  • Vật liệu thân van bướm: gang, inox, nhựa
  • Áp lực làm việc phong phú: PN10, PN16
  • Nhiệt độ làm việc: MAX 180 độ C
  • Tín hiệu điều khiển: 4 – 20mA
  • Áp lực khí nén 1 ~ 8 kgf/cm2
  • Kiểu lắp: Wafer – mặt bích JIS, ANSI, DIN, BS
  • Thương hiệu: Kosaplus – Haitima
  • Xuất xứ:  Đài Loan, Hàn Quốc

Hỗ trợ trực tuyến

Vankhinen-THP phân phối Van bướm điều khiển khí nén tuyến tính 4 ~ 20mA đóng mở theo góc dùng để điều tiết lưu lượng dòng lưu chất qua vị trí van. Đơn vị nhập khẩu chính hãng KosaPlus Hàn Quốc – Haitima Đài Loan, lưu kho sẵn hàng số lượng lớn, đa dạng mẫu mã chủng loại. Tham khảo thêm thông tin sản phẩm dưới đây hoặc gọi ngay Hotline để nhận báo giá và tư vấn sản phẩm tốt nhất.

Giới thiệu về van bướm điều khiển khí nén tuyến tính

Van bướm khí nén tuyến tính 4 – 20mA là dòng sản phẩm van điều khiển bằng khí nén có thân van dạng van cánh bướm, và chức năng điều khiển dạng tuyến tính – điều khiển đóng mở theo góc. Thông số 4 – 20mA là thông số về tín hiệu điều khiển tương đương điều khiển đóng/mở 0º đến 90º.

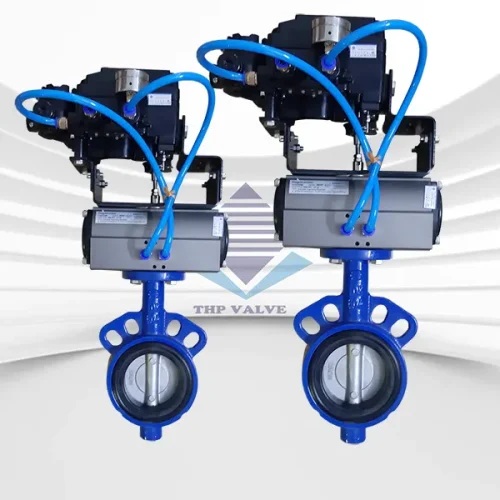

Van bướm điều khiển khí nén tuyến tính - đóng mở theo góc
Van bướm điều khiển khí nén tuyến tính – đóng mở theo góc

Với khả năng đóng mở nhanh(1 -2s), độ chính xác cao thì sản phẩm van bướm khí nén tuyến tính là lựa chọn hàng đầu cho nhu cầu điều tiết lưu lượng. Nếu Quý Vị chỉ có nhu cầu đóng/mở hoàn toàn dòng lưu chất, Chúng tôi khuyên Quý Vị sử dụng van bướm điều khiển khí nén dạng ON/OFF (đóng mở hoàn toàn) do giá thành sẽ tốt hơn nhiều.

Vankhinen-THP là một trong những đơn vị phân phối hàng đầu trong lĩnh vực van công nghiệp và tự động hóa. Chúng tôi đại diện độc quyền phân phối van bướm điều khiển khí nén nói chung của các thương hiệu KosaPlus xuất xứ Hàn Quốc, và Haitima xuất xứ Đài Loan. Hiện nay, Kho hàng của chúng tôi đã lưu kho sẵn hàng số lượng lớn, đa dạng các tùy chọn.

  • Tùy chọn kiểu tác động: Tác động đơn – tác động kép
  • Tùy chọn chất liệu thân van bướm khí nén tuyến tính: Gang – inox – nhựa
  • Tùy chọn kích cỡ van bướm khí nén đóng mở theo góc từ DN50 – DN300

Hình ảnh van bướm khí nén tuyến tính

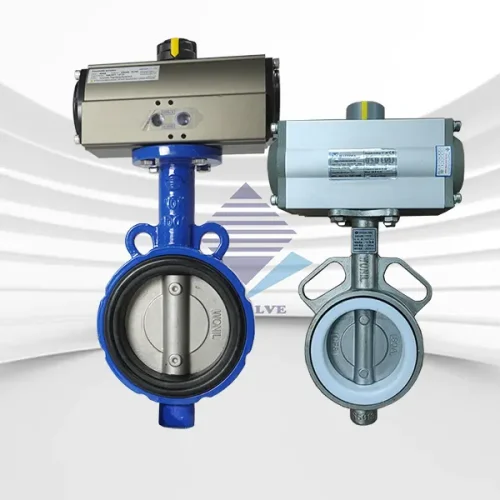

Van bướm điều khiển khí nén tuyến tính gang - inox chính hãng KosaPlus - Haitima
Van bướm khí nén tuyến tính gang – inox chính hãng KosaPlus – Haitima
Van bướm điều khiển khí nén tuyến tính Haitima Đài Loan
Van bướm khí nén tuyến tính Haitima Đài Loan
Van bướm khí nén tuyến tính DN150 KosaPlus Hàn Quốc thân gang cánh inox
Van bướm khí nén tuyến tính DN150 KosaPlus Hàn Quốc thân gang cánh inox
Van bướm gang điều khiển khí nén tuyến tính KosaPlus Hàn Quốc DN80
Van bướm gang điều khiển khí nén tuyến tính KosaPlus Hàn Quốc DN80

Cấu tạo van bướm khí nén tuyến tính

Từ hình ảnh thực tế mà chúng tôi đã đưa ra phía trên, chúng ta dễ nhận ra dòng van bướm khí nén tuyến tính đã được thiết kế đơn giản. Sản phẩm được cấu tạo từ 3 thành phần chính như sau:

Kết cấu van bướm điều khiển khí nén tuyến tính
Kết cấu van bướm điều khiển khí nén tuyến tính

Phần van bướm:

Đây là phần sẽ tiếp xúc trực tiếp với dòng lưu chất bên trong đường ống. Vì cánh van được thiết kế với 2 cánh giống như cánh bướm nên được gọi là van bướm. Chúng được sản xuất từ nhiều vật liệu khác nhau và có kiểu lắp mặt bích đạt tiêu chuẩn mặt bích: DIN, JIS, ANSI, PN16, BS

Bộ tác động khí nén – Pneumatic actutor:

Bộ phận sẽ tác động trực tiếp tới đĩa van, giúp cho trục van xoay theo các góc khác nhau. Qua đó sẽ tạo ra những góc mở khau nhau theo nhu cầu của người sử dụng. Bộ phận này sẽ có 2 kiểu tác động là: tác động đơn – lò xo tự phản hồi và tác động kép

Positionner 4 ~ 20mA

Đây là bộ tuyến tính có khả năng điều tiết lưu lượng khí nén tới từ bộ tác động khí nén để giúp mở ra các góc khác nhau theo yêu cầu. Thiết bị này sẽ nhận tín hiệu điện analog 4-20mA từ 1 sản phẩm cảm biến nào đó có thể là cảm biến áp suất, nhiệt độ, lưu lượng. Qua đó sẽ tiếp nhận lệnh và điều tiết khí nén ở buồng chứa của bộ phận Pneumatic.

Thông số kỹ thuật của van bướm khí nén tuyến tính

  • Kích cỡ van: 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A tương đương với hệ inch là: 2” – 12”.
  • Vật liệu tạo nên phần thân van bướm: gang, inox, nhựa
  • Áp lực làm việc phong phú: PN10, PN16, PN25
  • Nhiệt độ làm việc: Tối đa trong khoảng 180 độ C
  • Áp lực khí nén 1 ~ 8 kgf/cm2
  • Kiểu lắp: mặt bích
  • Tiêu chuẩn mặt bích quốc tế: JIS, ANSI, DIN, BS, PN16
  • Xuất xứ: Nhật Bản, Đài Loan & Hàn Quốc
  • Thương hiệu: Kosaplus – Haitima
  • Tình trạng hàng: Có sẵn số lượng lớn với đầy đủ kích thước khác nhau
Catalogue Bộ điều khiển tuyến tính Positionner - 4 ~ 20mA
Catalogue Bộ điều khiển tuyến tính Positionner  4 ~ 20mA

Lưu ý cho quý khách hàng:

Khách hàng lưu ý ngoài sản phẩm trên chúng tôi còn cung cấp rất đa dạng các sản phẩm van điều khiển khí nén, điện chính hãng KosaPlus xuất xứ Hàn Quốc, Haitima xuất xứ Đài Loan – sản phẩm cũng là độc quyền phân phối tại Việt Nam của chúng tôi

Ứng dụng van bướm khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính
Ứng dụng thực tế của van bướm điều khiển khí nén tuyến tính

Hiện nay, van bướm khí nén tuyến tình đang được ứng dụng trong nhiều lĩnh vực công nghiệp. Và việc lựa chọn chính xác loại van phù hợp với hệ thống sẽ giúp tiết kiệm chi phí, an toàn và thời gian sử dụng lâu dài hơn.

Chúng ta có thể dễ dàng bắt gặp hình ảnh dòng van bướm khí nén điều khiển tuyến tính tại các nhà máy lớn nhỏ như:

  • Tại nhà máy cung cấp nước sạch hay xử lý nước thải
  • Trong nhà máy chế biến bột giấy, bột sẵn, than, gỗ,..
  • Hệ thống sản xuất thực phẩm, đồ uống, dược phẩm,..

>>>Xem thêm: Van bướm khí nén ON/OFF

Chúng tôi hiện đang là đơn vị cung cấp van bướm điều khiển khí nén tuyến tính chính hãng, chất lượng toàn quốc. Với đội ngũ tư vấn viên có nhiều năm kính nghiệp, sẵn sàng hỗ trợ và giải đáp những thắc mắc về sản phẩm. Đồng thời, chúng tôi luôn hỗ trợ nhanh chóng, nhiệt tình các yêu cầu khắt khe từ khách hàng về chất lượng, giá cả và hỗ trợ kỹ thuật.

Bên cạnh đó, chúng tôi luôn đặt tiêu chí về chất lượng và dịch vụ chăm sóc khách hàng lên hàng đầu. Vì thế, khách hàng hoàn toàn yên tâm khi mua hàng tại Vankhinen-THP. Đảm bảo hàng 100% chính hãng với chế độ bảo hành lên tới 1 năm và hỗ trợ 1 đổi 1 với sản phẩm lỗi.
