Mô tả

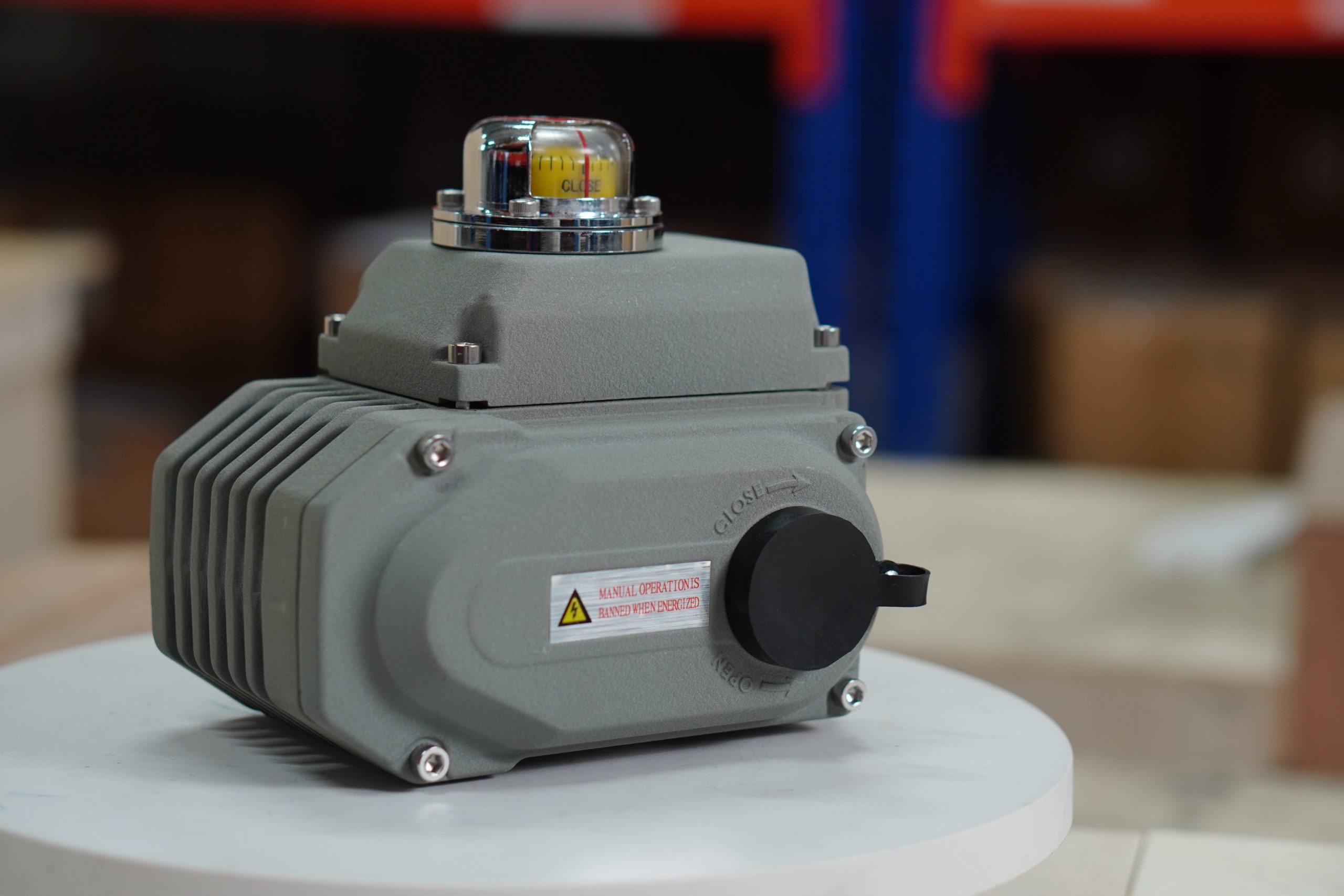

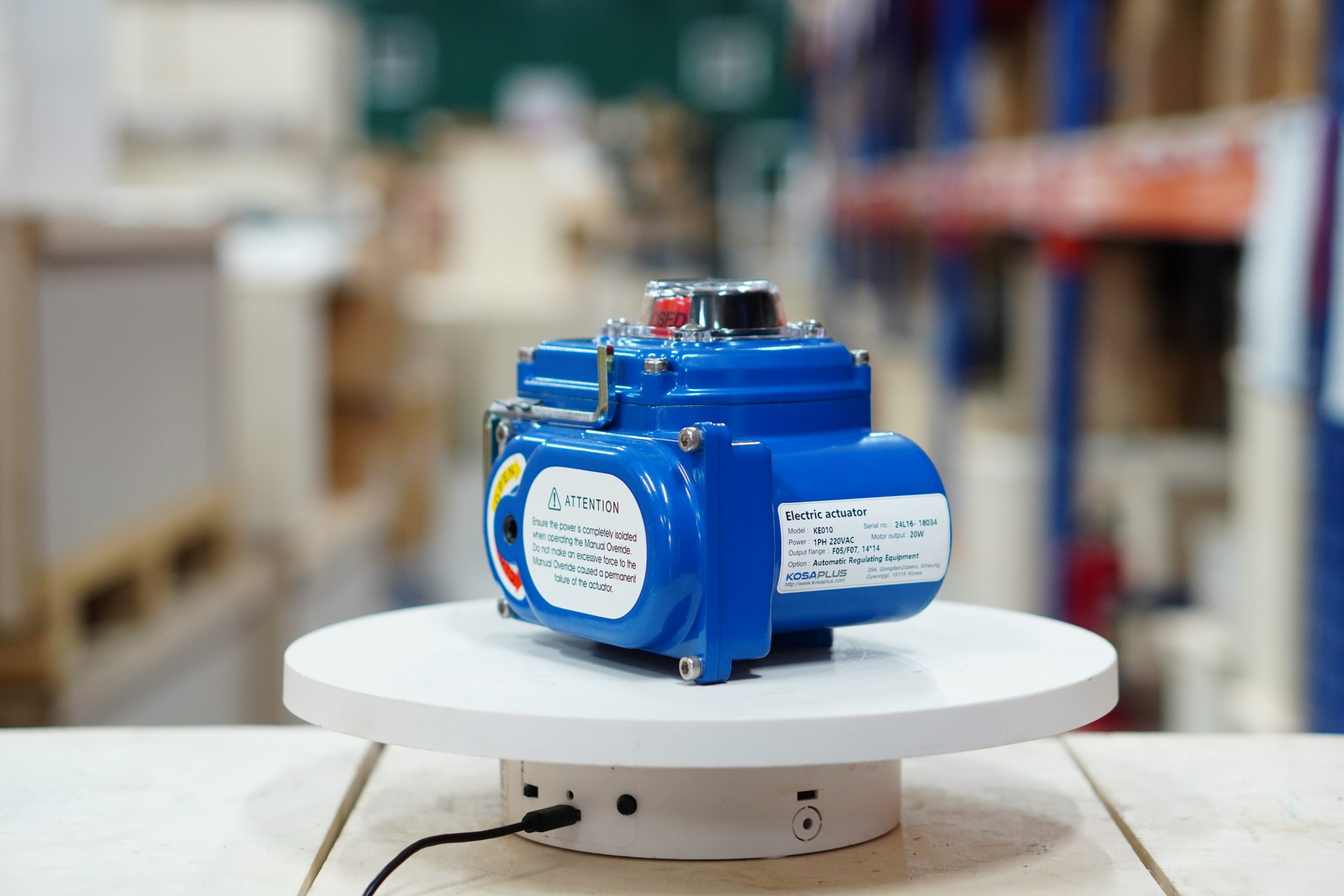

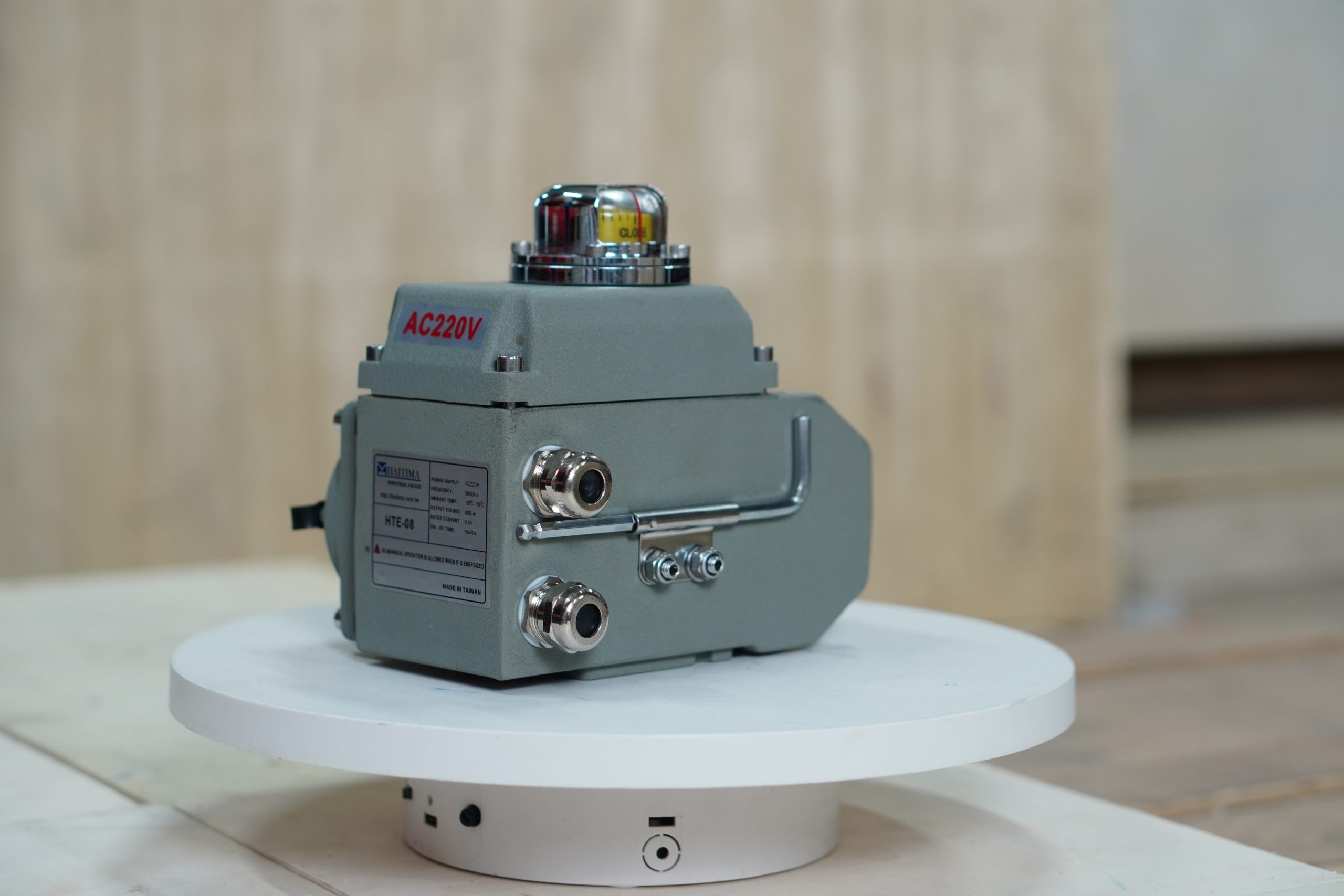

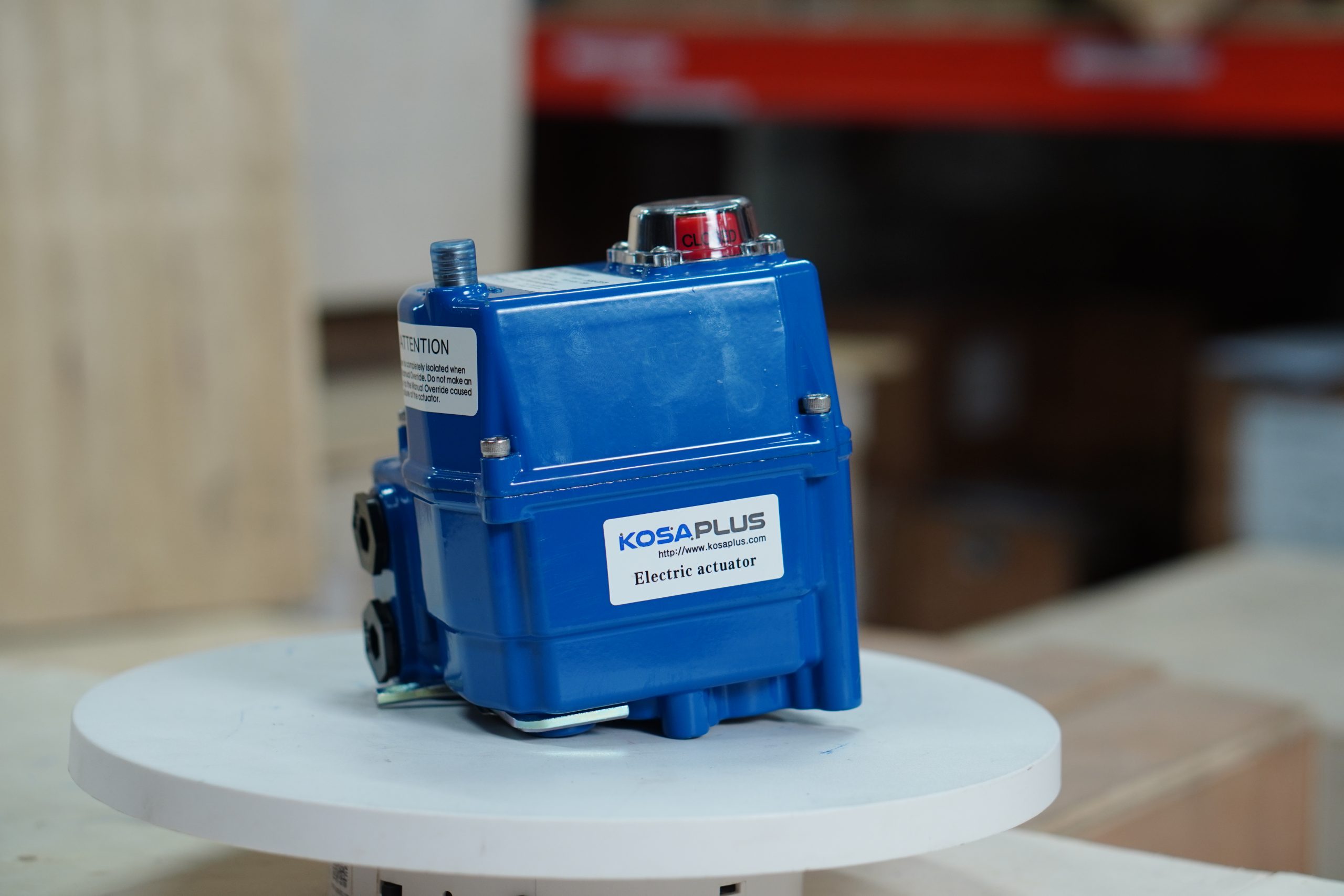

Vankhinen-THP độc quyền phân phối thiết bị truyền động – mô tơ điện điều khiển van – bộ điều khiển điện Kosaplus Hàn Quốc và Haitima Đài Loan. Sản phẩm có kiểu tác động xoay ngang 90 độ phù hợp lắp đặt van bướm – van bi. Gọi Hotline để nhận hỗ trợ báo giá ưu đãi nhất. Nếu Bạn đang tìm hiểu “Bộ điều khiển điện là gì?” “Có chức năng ra sao?” hay “được vận hành như thế nào?” Hãy tham khảo ngay bài viết dưới đây nha.
Giới thiệu về bộ điều khiển điện
Bộ điều khiển điện hay còn được gọi là Electric actuator. Đây là một thiết bị truyền động thực hiện nhiệm vụ là chuyền đổi điện năng thành động năng. Thông qua những hệ số của bánh răng có sự tích hợp ăn khớp với nhau và truyền động xuống bộ phận trục van. Nhờ đó giúp cho phần van cơ có thể vận hành theo từng chu kỳ khác nhau.
Bộ điều khiển điện có tính tự động hóa cao, giúp người dùng có thể điều khiển van từ xa, giúp đóng – mở theo nhiều góc khác nhau. Tạo ra độ năng suất cao trong hệ thống. Thiết bị sử dụng nguồn điện để vận hành truyền động. Để nâng cao tính linh hoạt trong thực tế, sản phẩm có đủ 3 tùy chọn về điện áp để có thể ứng dụng trong bất kỳ điều kiện hạ tầng điện nào:
- Electric actuator 220VAC – tùy chọn rất phổ biến tại Việt Nam
- Electric actuator 24VDC – ứng dụng trong các môi trường hạn chế tia lửa điện
- Electric actuator 380VAC – Điện 3 pha công nghiệp
Bộ điều khiển điện do Vankhinen-THP phân phối thuộc các thương hiệu nổi tiếng như: Haitima, KosaPlus, có xuất xứ tương ứng là Đài Loan và Hàn Quốc. Đây là các thương hiệu được đơn vị đại diện nhập khẩu và phân phối độc quyền tại thị trường Việt Nam. Ngoài ra, chúng tôi còn cung cấp các dòng van như: van điều khiển điện, van bi điều khiển điện, van bướm điều khiển điện…

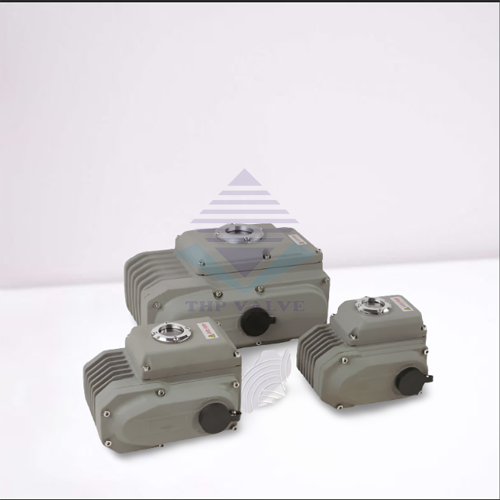

Hình ảnh của bộ điều khiển điện – Electric actuator
Thông số kỹ thuật của bộ điều khiển điện
| General Specifications | |
| Enclosure | Weather Proof, IP67, NEMA4 and 4X, O-ring Sealed |
| Power Supply | 110/220V AC, 1Ph(50/60Hz) ± 10 %, 24V DC |
| 380/440V AC, 3Ph(50/60Hz) ± 10 % | |
| Control Power | 110/220V AC, 1Ph(50/60Hz) ± 10 % |
| Duty Cycle (ON-OFF) | S2:Max20min |
| Duty Cycle (Modulating) | S4 : 30%, 800 Start/Hour |
| Motor | Induction Motor with Thermal Protector |
| (High150℃±5℃/Low97℃±15℃) | |
| Limit Switches | 4 x SPDT (2 for Close, 2 for Open), 250VAC, 16A |
| Torque Switches | N/A |
| Travel Angle | 90 º ± 10 % by external adjustable mechanical stopper |
| Position Indication | Continuous mechanical indicator with arrow |
| Manual Override | De-clutchable |
| Self Locking | Provided by double worm gearing (no brake) |
| Mechanical Stopper | 1 each for each travel end (open & close), external & adjustable |
| Terminal Block | Screw and Lever Push Type (Spring Loaded) |
| Cable Entries | 2 – PF3/4″, NPT3/4″, M25X1.5 |
| Space Heater | 5W (110/220 VAC) for anti-condensation |
| Ambient Temperature | BasicActuator:-20~+70℃ |
| c/w ControlOption:-10℃~+60℃ | |
| Ambient Humidity | 90%RH Max (Non-Condensing) |
| Technical Specification | |||
| Model | ITQ0100 | ||
| Rated Torque (Nm) | 100Nm (10Kg.m) | ||
| Operating Time (Sec) 110/220VAC(50Hz) | 21sec | ||
| Operating Time (Sec) 110/220VAC(60Hz) | 18sec | ||
| Max. Bore Size (mm) | |||
| Key ( ) | 22mm | ||
| Square ( ) | 20mm | ||
| Motor Insulation Class | F | ||
| Amp Draw | Main Power | 50Hz(Running/Max) | 60Hz(Running/Max) |
| 110 Volt | 0.98/1.25 | 1.10/1.35 | |
| 220 Volt | 0.52/0.72 | 0.58/0.75 | |
| 380 Volt | 0.43/0.85 | 0.33/0.65 | |
| 440 Volt | 0.59/0.98 | 0.42/0.84 | |
| 24VDC | 2.8/4.5 | ||
| No. of Handwheel | 10 | ||
| ISO 5211 Mounting Flange | ISO F07 flange | ||
| Weight ( Kg ) | 7Kgs | ||
Tiện ích mang lại khi ứng dụng Electric Actuator
- Bộ điều khiển điện sử dụng mức điện áp phổ biển ở Việt Nam. Nên dễ dàng sử dụng và đáp ứng được các nhu cầu sử dụng trong hệ thống.
- Thiết kế bên ngoài thì nhỏ gọn, trọng lượng nhẹ. Điêu này giúp cho việc kết nối với những loại van khác nhau trở nên dễ dàng, thuận tiện.
- Đầu điện được thiết kế với khả năng vận hành được trong những trường hợp mất nguồn nhờ vào bộ phận tay quay. Có công tắc cơ được thiết kế có độ ăn khớp với hệ số cấp bánh răng.
- Khi lắp đặt với những dòng van cơ thì giúp cho loại van đó được hoạt động theo quá trình cài đặt sẵn. Giúp thực hiện chu trình đóng – mở, điều tiết dòng chảy một cách dễ dàng.
- Bộ điều khiển điện sử dụng loại tín hiệu 4-20mA nên có thể truyền được tín hiệu về tủ PLC, giúp người vận hành có thể điều khiển được từ xa. Và giúp người dùng nắm bắt được tình trạng của hệ thống.
Các kiểu hoạt động của bộ điều khiển điện
Nhằm đáp ứng được nhu cầu hoạt động của các loại van và đảm bảo được nhu cầu vận hành đóng – mở hoàn toàn, điều tiết dòng chảy theo nhu cầu sử dụng. Thì bộ điều khiển được chia ra làm 2 kiểu hoạt động như sau:

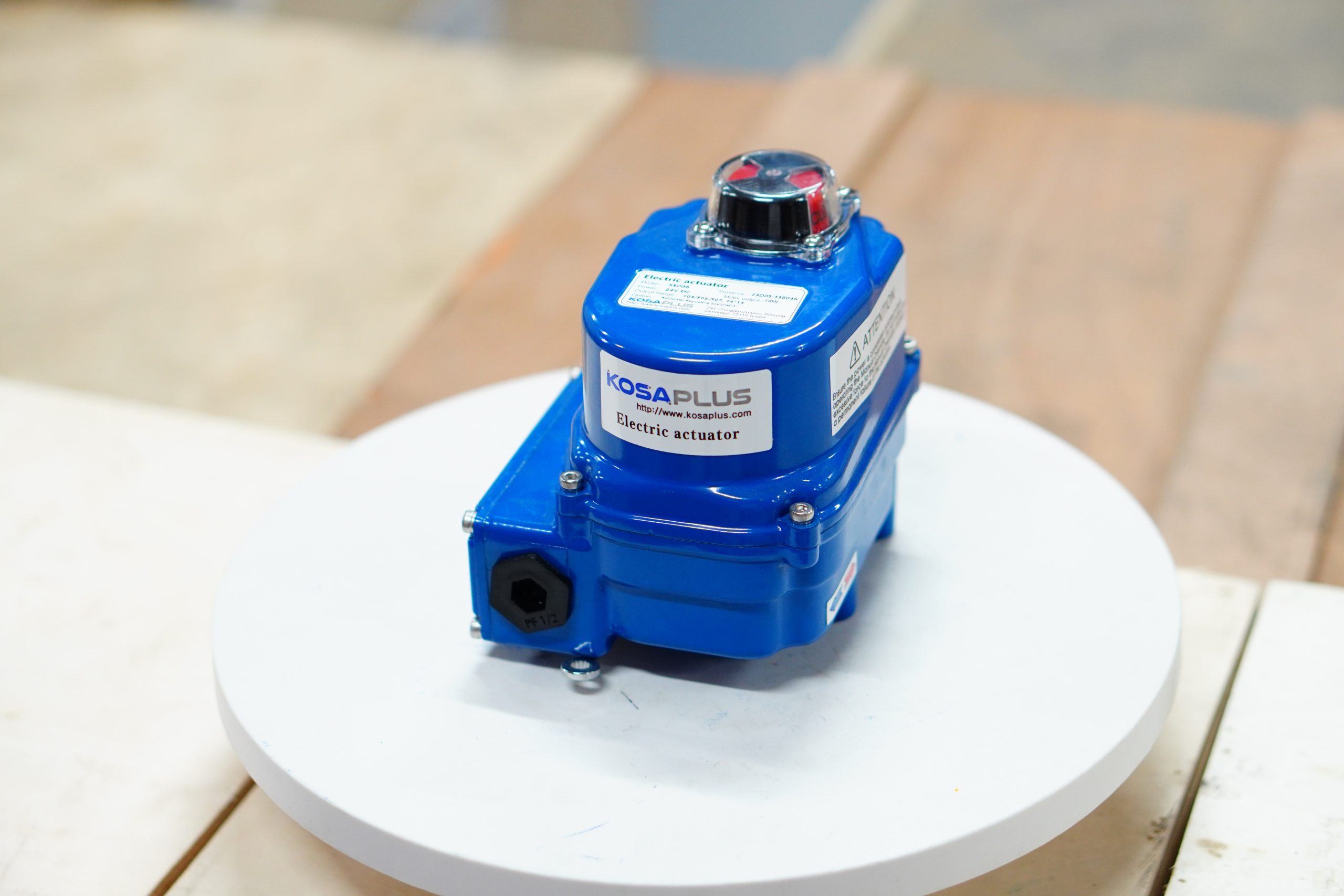

Bộ điều khiển điện dạng On/Off
Với kiểu vận hành On/Off thì nó được hoạt động theo cơ chế vận hành đóng – mở một cách hoàn toàn. Có nghĩa là nó giúp dòng van mở – đóng theo một góc 90 độ. Và khi cấp điện thì động cơ sẽ thực hiện quá trình biến đổi điện năng thành động năng nhờ vào hệ số bánh răng. Rồi chuyền động lực xuống trục van và giúp van có thể mở theo một góc 90 độ. Giúp cho lưu chất đi qua một cách hoàn toàn.
Khi kết thức hành trình thì điện năng này sẽ tự động ngắt và khóa vị trí lại. Điều này giúp cho van cơ có thể duy trình được mức hoạt động ổn định nhất.

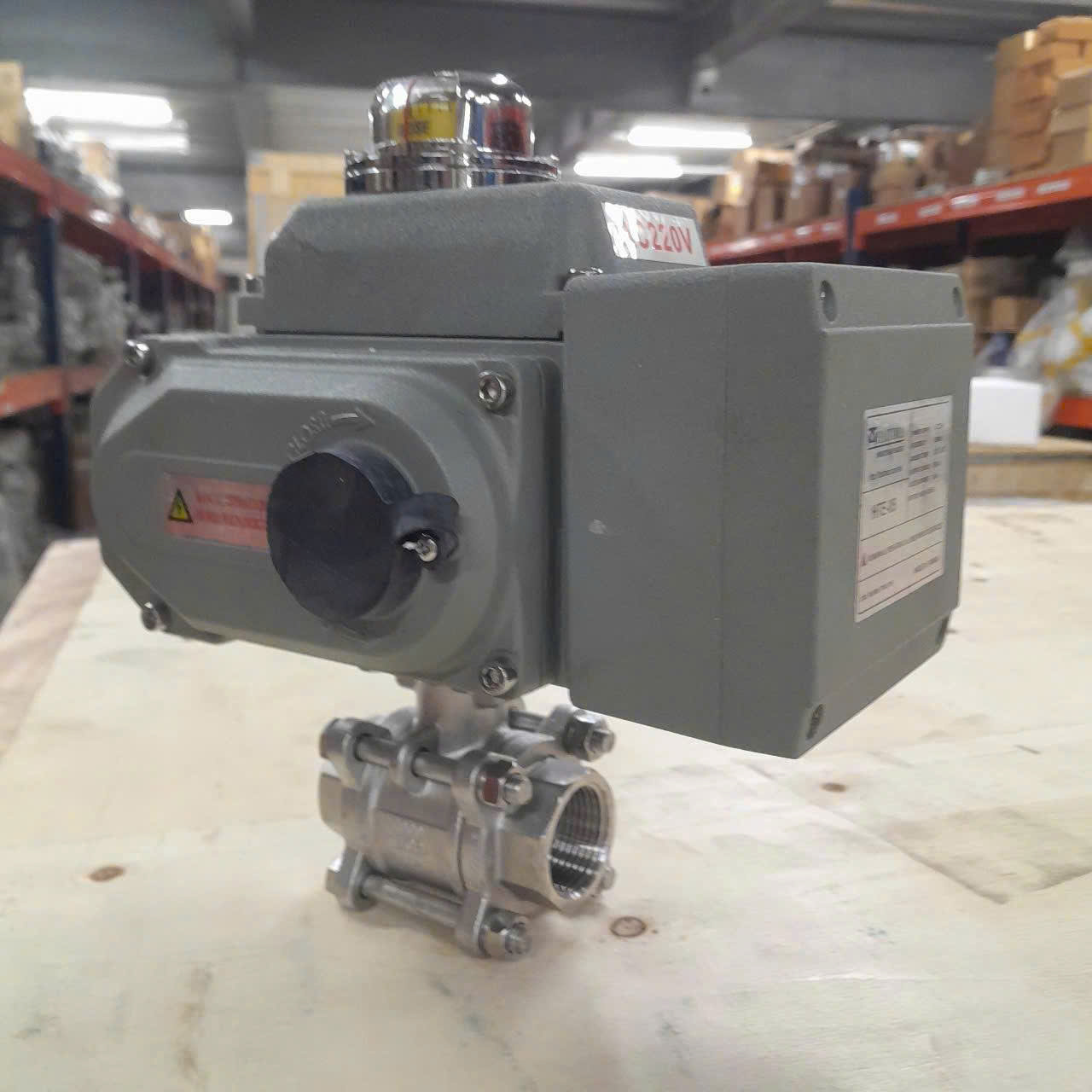

Bộ điều khiển điện dạng tuyến tính
Dạng vận hành này thì được thiết kế mạch điện tử thông minh giúp cho đầu điện có khả năng đóng mở theo nhiều góc độ khác nhau. Với chức năng này thì nó giúp van có thể điều tiết được dòng lưu chất ở mức tốt nhất. Ngoài ra, dạng tuyến tính còn được cấp tín hiệu 4-20mA cho phép động cơ quay với hệ số góc theo mong muốn người dùng.
Với bộ điều khiển tuyến tính thì người vận hành có thể điều khiển từ xa. Giúp truyền tải tín hiệu về tủ PLC đến phòng điều khiển.
Trên đây là một số đặc điểm của bộ điều khiển điện mà Vankhinen-THP chia sẻ. Mong bài viết trên giúp cho bạn đọc hiểu rõ hơn về thiết bị. Và nếu quý khách đang có nhu cầu tìm hiểu loại thiết bị truyền động này thì hãy liên hệ với chúng tôi. Để được giải đáp một cách nhanh chóng và được hưởng các chính sách đặc biệt.
>>Xem thêm các sản phẩm van điều khiển bằng điện 220V – 24V sẵn hàng giá tốt tại Vankhinen-THP ngay!
