Bộ điều khiển khí nén

(1 đánh giá của khách hàng)

THÔNG SỐ KỸ THUẬT

  • Giá: Liên Hệ
  • Tình trạng: Còn hàng
  • Bảo hành: 12 tháng

Hỗ trợ trực tuyến

Bộ điều khiển khí nén hiện đang được Vankhinen-THP nhập khẩu trực tiếp từ các thương hiệu nổi tiếng như Haitima, KosaPlus. Cam kết cung cấp đầy đủ giấy tờ, chứng từ, kiểm định, bảo hành chính hãng lên đến 24 tháng, hỗ trợ giao hàng trên toàn quốc.

Giới thiệu về bộ điều khiển khí nén

Bộ điều khiển khí nén hay còn được gọi là đầu điều khiển khí nén, tiếng Anh là Pneumatic Actuator là thiết bị dùng để đóng và mở van thông qua áp lực từ hệ thống khí nén. Đây là thiết bị rất quan trọng trong các loại van điều khiển bằng khí nén. Cụ thể khi khí nén được cấp vào buồng khí nén của bộ điều khiển nó giúp bộ điều khiển giống như 1 chiếc xy lanh nhưng xy lanh này hoạt động theo cơ chế xoay tròn quanh trục. Vì thế mà trục của bộ khí nén này sẽ truyền chuyển động xoay này xuống van tạo thành thao tác đóng, mở cho phép và ngăn chặn lưu chất đi qua van.

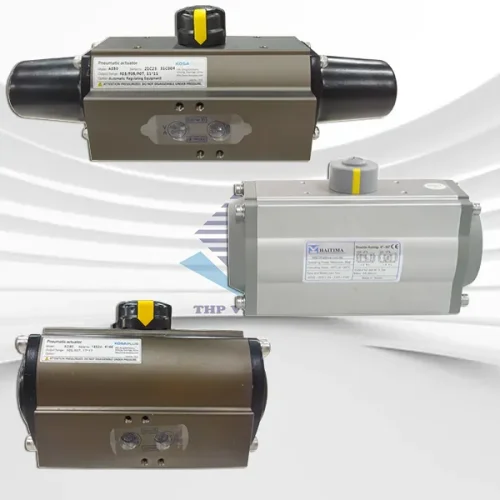

Bộ điều khiển khí nén Haitima Đài Loan - Kosaplus Hàn Quốc

Bộ điều khiển khí nén tại Vankhinen-THP được chúng tôi nhập khẩu trực tiếp từ Đài Loan và Hàn Quốc của các hãng nổi tiếng như: Sypa, ALohan, Kosa plus, Haitima… đảm bảo phù hợp với hầu hết các loại van công nghiệp phổ biến nhiện nay như van bướm, van cổng, van bi… Với đa dạng mẫu mã, kích cỡ, đầy đủ giấy tờ kiểm định CO, CQ, chất lượng ổn định cùng chế độ bảo hành 12 tháng theo cơ chế của nhà sản xuất. Liên hệ hotline để nhận báo giá, tư vấn, hỗ trợ chi tiết.

  • Với hãng: Haitima ta có các model: HTD-32, HTD-52, HTD-63, HTD-80…
  • Với hãng KosaPlus ta có các model: AD-40, AD-50, AD-65, AD-80, AD-100, AD-125…

Đặc điểm của bộ điều khiển khí nén

  • Được thiết kế đơn giản, làm việc dựa trên áp lực khí nén nên có độ an toàn, chắc chắn cao và hoạt động ổn định.
  • Thời gian vận hành, đóng mở nhanh, thông thường chỉ mất 3-5 giây, với van bi hoặc van bướm chỉ mất 1-2 giây.
  • Đa dạng mẫu mã, kiểu dáng, kích cỡ, thương hiệu… để quý khách hàng chọn lựa.
  • Phù hợp lắp đặt với tất cả các dòng van công nghiệp hiện nay như van bướm, van bi, van cổng, van cầu…tạo ra lực giúp các van làm vận hành một cách đơn giản.
  • Độ bền của thiết bị cao, khả năng hoạt động bền bỉ, ổn định, hiệu quả làm việc cao, tuổi thọ của bộ khí nén cũng rất lâu dài.
  • Thiết kế với độ chống bán bẩn, chống ăn mòn, chống oxy hóa, chống nước đạt tiêu chuẩn giúp bộ khí có khả năng làm việc trong mọi môi trường khắc nghiệt.
  • Tính phổ biến và linh hoạt trong việc lặt đặt, sửa chữa giúp van đang được sử dụng rộng rãi.

Cấu tạo Pneumatic Actuator

Pneumatic Actuator có thiết kế bao gồm các bộ phận chính như sau:

Cấu tạo Bộ điều khiển khí nén
Cấu tạo Bộ điều khiển khí nén
  • Thân bộ khí nén : Được chế tạo bằng chất liệu nhôm nguyên khối, bên ngoài phủ sơn tĩnh điện giúp tăng độ bền, khả năng chống chịu điều kiện khắc nghiệt, chống oxy hóa, tuổi thọ cao.
  •  2 nắp bộ khí 2 đầu: Là chi tiết kết hợp với thân giúp bịt kín bộ khí. Và chia khoang bộ khí thành 3 khoang.
  • Piston – Thanh răng: 2 bộ phận này kết nối lại với nhau để tạo chuyển động xoay cho trục van khi được cung cấp áp lực khí nén vào.
  • Trục răng chuyền: Là chi tiết nhận lực momen xoắn từ piston truyền đến và truyền lực xoay đó xuống trục van, đĩa van để tạo trạng thái đóng mở cho van.
  • Lò xo đàn hồi (Chỉ dạng hoạt động tác động đơn mới có): Là chi tiết giúp đàn hồi lại  piston với cơ chế hoạt động nâng lên, hạ xuống nhờ lực đẩy của khí nén và sứ chênh lệch áp suất được thiết lập bên trong buồng khí nén.

Nguyên lý hoạt động

Về cơ chế hoạt động, mỗi loại bộ điều điều khiển khí nén có thương hiệu, nhà sản xuất và phụ thuộc vào tác động đơn hay tác động kép sẽ có cách thức vận hành khác nhau. Tuy nhiên, về nguyên tắc đều là nhờ sự biến đổi áp lực khí nén để tạo ra động năng tác động lên van thông qua trục van. Cụ thể, khi được cấp nguồn khí nén, áp lực này sẽ tác động lên piston, sau đó nhờ hệ số bánh răng sẽ tác dụng lên trục van khiến đĩa van dịch chuyển đóng hoặc mở. Khi dừng cấp khí nén, van sẽ trở về trạng thái ban đầu.

Phân loại bộ điều khiển khí nén – Pneumatic Actuator

Bộ điều khiển khí nén được phân làm 2 loại chính đó là tác động đơn và tác động kép, cụ thể:

Bộ điều khiển khí nén 02

Bộ điều khiển khí nén tác động đơn – Lò xo tự phản hồi

Là bộ điều khiển được thiết kế gồm piston, hệ bánh răng, các đai ốc, bulong, trục quay, gioăng làm kín, có sẵn lò xo trong thân, khi không hoạt động lò xo giãn ra, giúp van cố định 1 vị trí nhất định vì thế mà nó thường được gắn với van tạo thanh van thường đóng và van thường mở. Khi cấp khí nén vào buồng, áp lực khí nén sẽ giúp piston bị ép sang hai phía ép lò xo lại để đóng hoặc mở van. Khi ngừng cấp khí nén lực đàn hồi của lò xo sẽ tác động lên piston và đưa van về vị trí ban đầu.

Bộ điều khiển khí nén tác động đơn KosaPlus AS50
Bộ điều khiển khí nén tác động đơn KosaPlus AS50

Bộ điều khiển tác động kép – Doulbe acting Pneumatic Actuator

Đặc điểm của bộ điều khiển tác động kép là được thiết kế đơn giản hơn, không có lò xo bên trong thân chri gồm vỏ, thân, piston, bánh răng, trục van, momen lực xoắn. Loại này thông dụng nhất và rất hay được sử dụng do tính cơ động, linh hoạt. Khi vận hành, nếu muốn van mở thì cấp khí vào 1 bên, muốn van đóng lại thì cấp vào bên ngược lại. Ở mỗi chu trình sẽ được khóa an toàn để đảm bảo ổn định, hiệu quả.

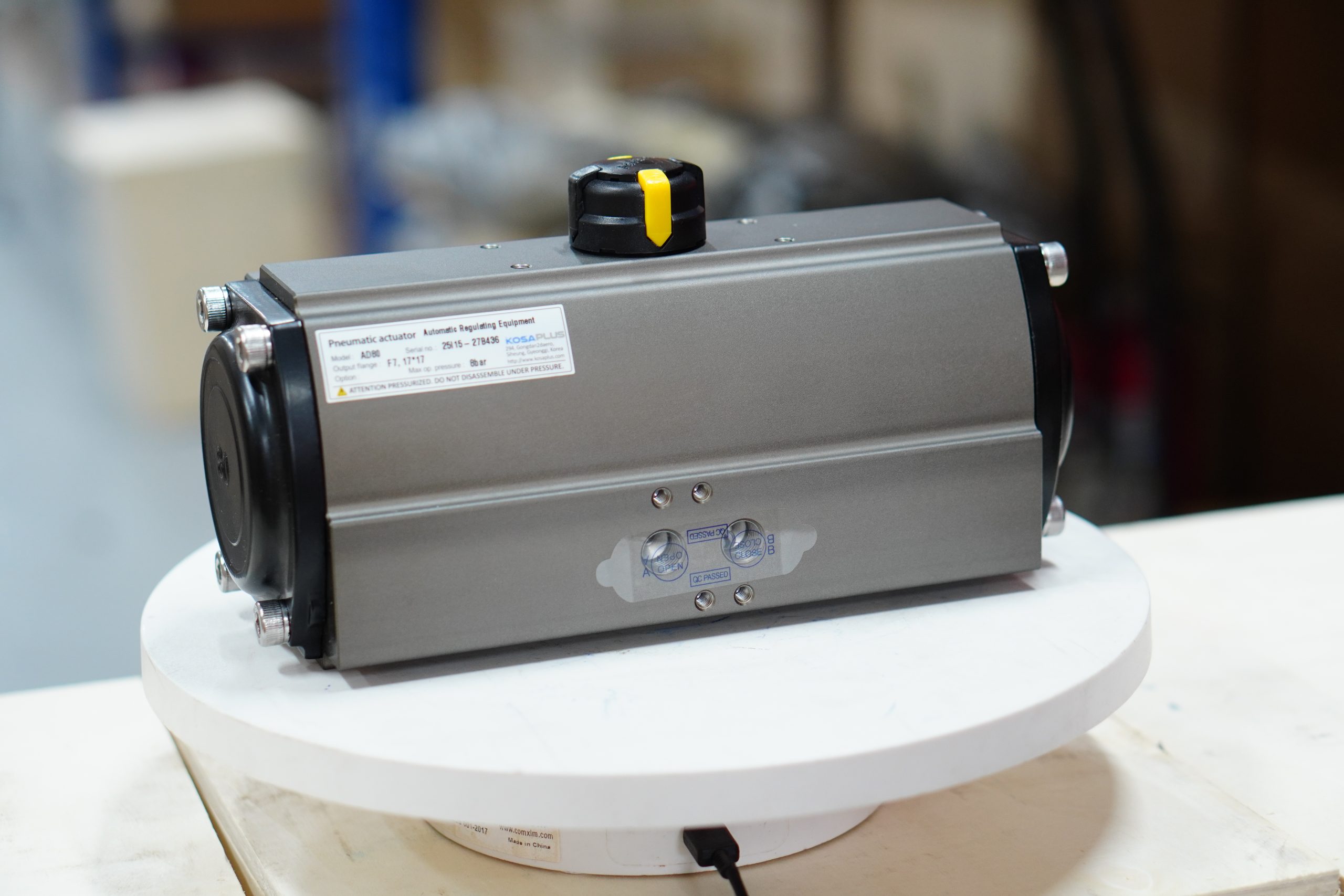

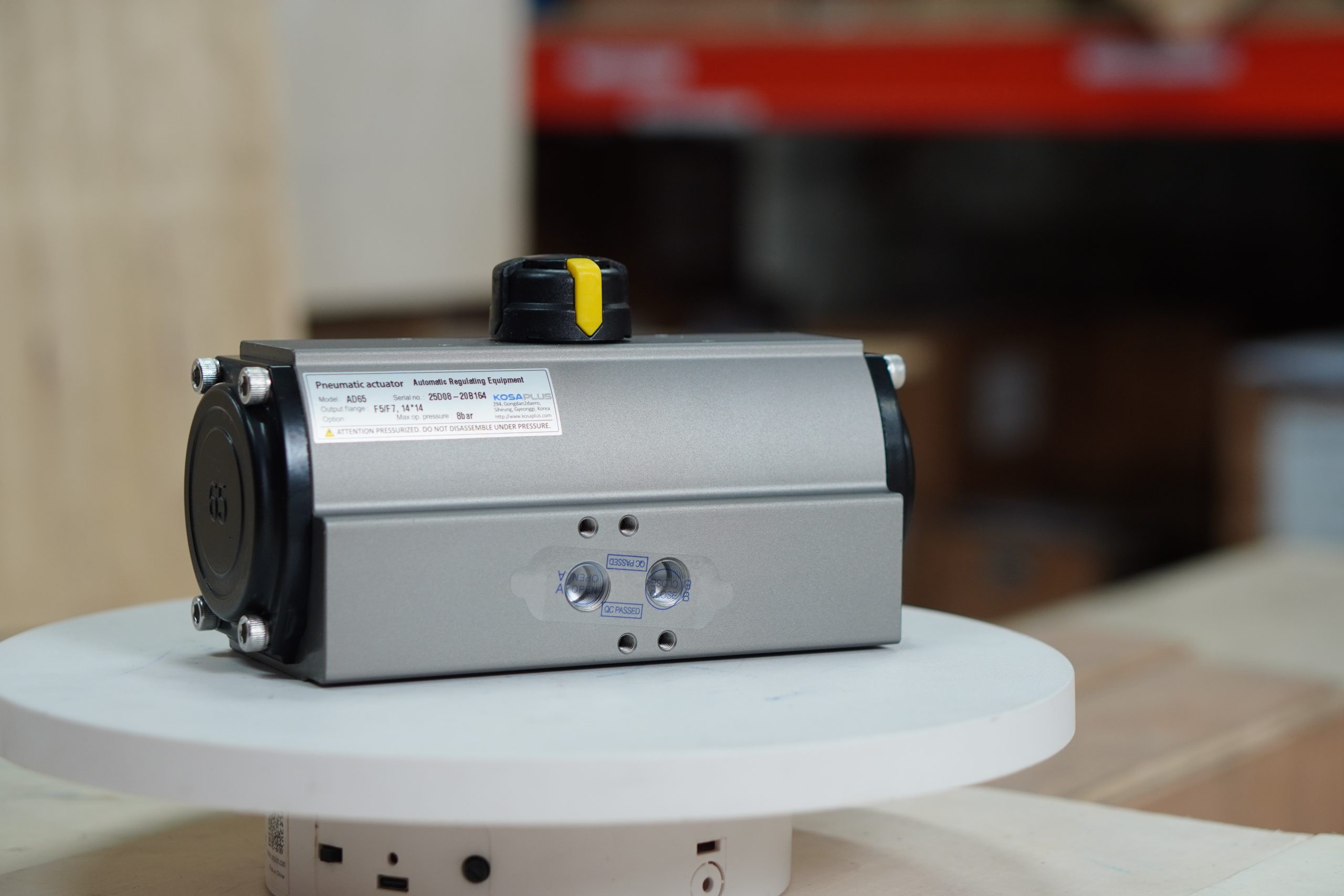

Bộ điều khiển khí nén tác động kép Kosaplus Hàn Quốc
Bộ điều khiển khí nén tác động kép Kosaplus Hàn Quốc

Ứng dụng Pneumatic Actuator

Với những ưu điểm nổi bật, sử dụng nguồn khí nén để vận hành nên đảm bảo an toàn cho hệ thống và người vận hành cùng tính phổ biến, linh hoạt. Hiện nay, theo thống kê bộ điều khiển khí nén được ứng dụng khá rộng rãi trong nhiều lĩnh vực, môi trường. Dưới đây là một số ứng dụng điển hình:

  • Lắp đặt kết hợp cùng với các loại van công nghiệp như van bi, van bướm, van cổng… giúp vận hành, điều khiển van đóng, mở theo cơ chế tự động, tiết kiệm chi phí, hiệu suất cao.
  • Trong hệ thống máy bơm nước, máy nén khí hoặc các loại máy nâng, máy kéo, máy xúc
  • Được áp dụng trên các thiết bị xe cộ giúp trợ lực cho người lái, giúp an toàn khi được thiết kế các hệ thống đĩa phanh hơi.
  • Trong đa số các hệ thống từ dân dụng, nông nghiệp đến công nghiệp hoặc tại các nhà máy chế biến, sản xuất mang tính chất tự động.

Bộ điều khiển khí nén tại Vankhinen-THP

Như đã giới thiệu từ đầu, chúng tôi đang nhập khẩu và phân phối tại thị trường Việt Nam 2 dòng sản phẩm Pneumatic Actuator chính của thương hiệu KosaPlus – Hàn Quốc và Haitima – Đài Loan. Dưới đây là chi tiết về thông số kỹ thuật của sản phẩm:

Bộ điều khiển khí nén Haitima Đài Loan

Bộ điều khiển khí nén Haitima là dòng sản phẩm được sản xuất bởi hãng sản xuất bộ điều khiển van công nghiệp nổi tiếng Haitima – Đài Loan. Về cấu tạo được thiết kế vỏ bên ngoài bằng hợp kim nhôm, bên ngoài được sơn tĩnh điện giúp sản phẩm luôn sáng bóng, không bị gỉ, oxi hóa sau thời gian sử dụng. Tiêu chuẩn kháng nước, kháng bụi IP68, có khả năng vận hành ở nhiều loại môi trường khác nhau. Về cách thức hoạt động, được thiết kế 2 dạng tác động đơn và tác động kép. Ứng dụng lắp đặt và điều khiển vận hành được hầu hết các dòng van công nghiệp hiện nay trên thị trường với 2 dòng van điều khiển chủ đạo van bướm điều khiển khí nénvan bi điều khiển khí nén.

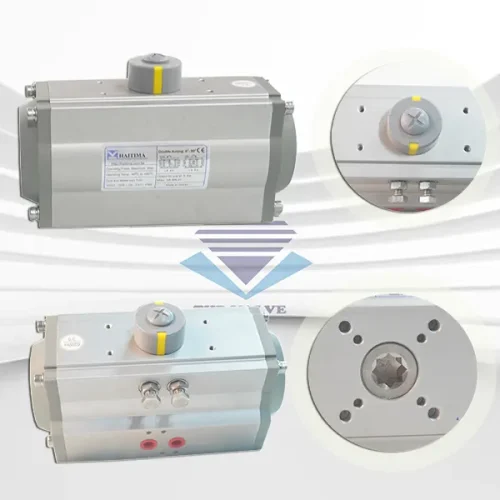

Bộ điều khiển khí nén Haitima Đài Loan
Bộ điều khiển khí nén Haitima Đài Loan

Bộ điều khiển khí nén KosaPlus Hàn Quốc

Bộ điều khiển bằng khí nén KosaPlus được sản xuất bởi hãng KosaPlus, nguồn gốc xuất xứ Hàn Quốc. Có khả năng đóng mở dòng chảy trong thời gian ngắn 1 – 2s, tùy chỉnh van với tín hiệu điều khiển 4mA – 20mA tiện lợi. Phần thân được sản xuất bằng nhôm, mặt trong và mặt ngoài được xử lý để hình thành các anode cực dương và cực âm, nhằm ngăn chặn trầy xước và bảo đảm tuổi thọ lâu dài. Tiêu chuẩn chống nước, chống bụi IP68 nên được ứng dụng nhiều trong công nghiệp, dân dụng với đa dạng môi trường khác nhau.

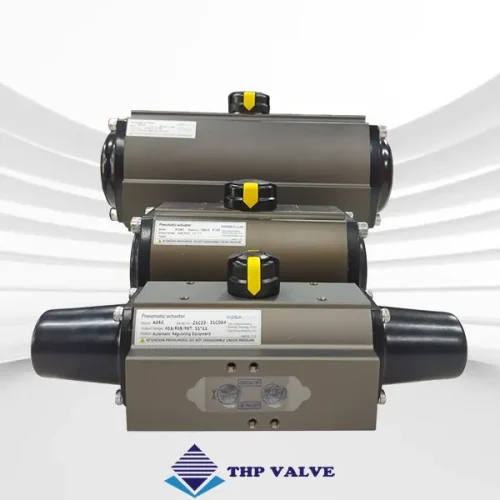

Bộ điều khiển khí nén Kosaplus Hàn Quốc
Bộ điều khiển khí nén KosaPlus Hàn Quốc

Tại kho hàng chúng tôi luôn có sẵn số lượng lớn, đầy đủ kích cỡ, kiểu dáng, hãng sản xuất cùng chế độ bảo hành chính hãng, giấy tờ CO, CQ đầy đủ. Chúng tôi cam kết sản phẩm chất lượng, chính hãng, mang đến sự hài lòng tuyệt đôi cho quý khách hàng, mọi thông tin chi tiết về báo giá sản phẩm vui lòng liên hệ đến hotline để được tư vấn, hỗ trợ và báo giá chính xác.

5/5 - (3 bình chọn)
Thương hiệu

Haitima, Kosaplus

Xuất xứ

Đài Loan, Hàn Quốc

1 đánh giá cho Bộ điều khiển khí nén

  1. Admin

    Thiết kế nhỏ gọn, điểu khiển nhanh nhạy.
