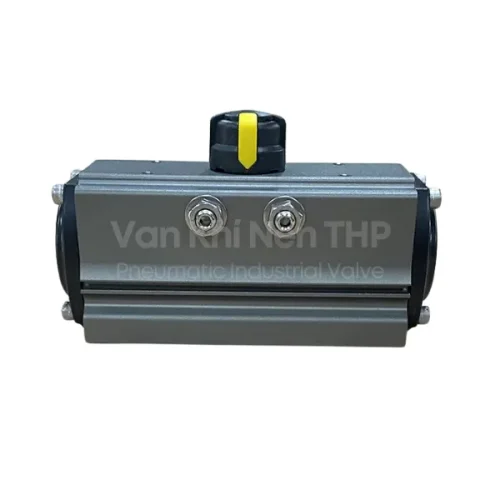

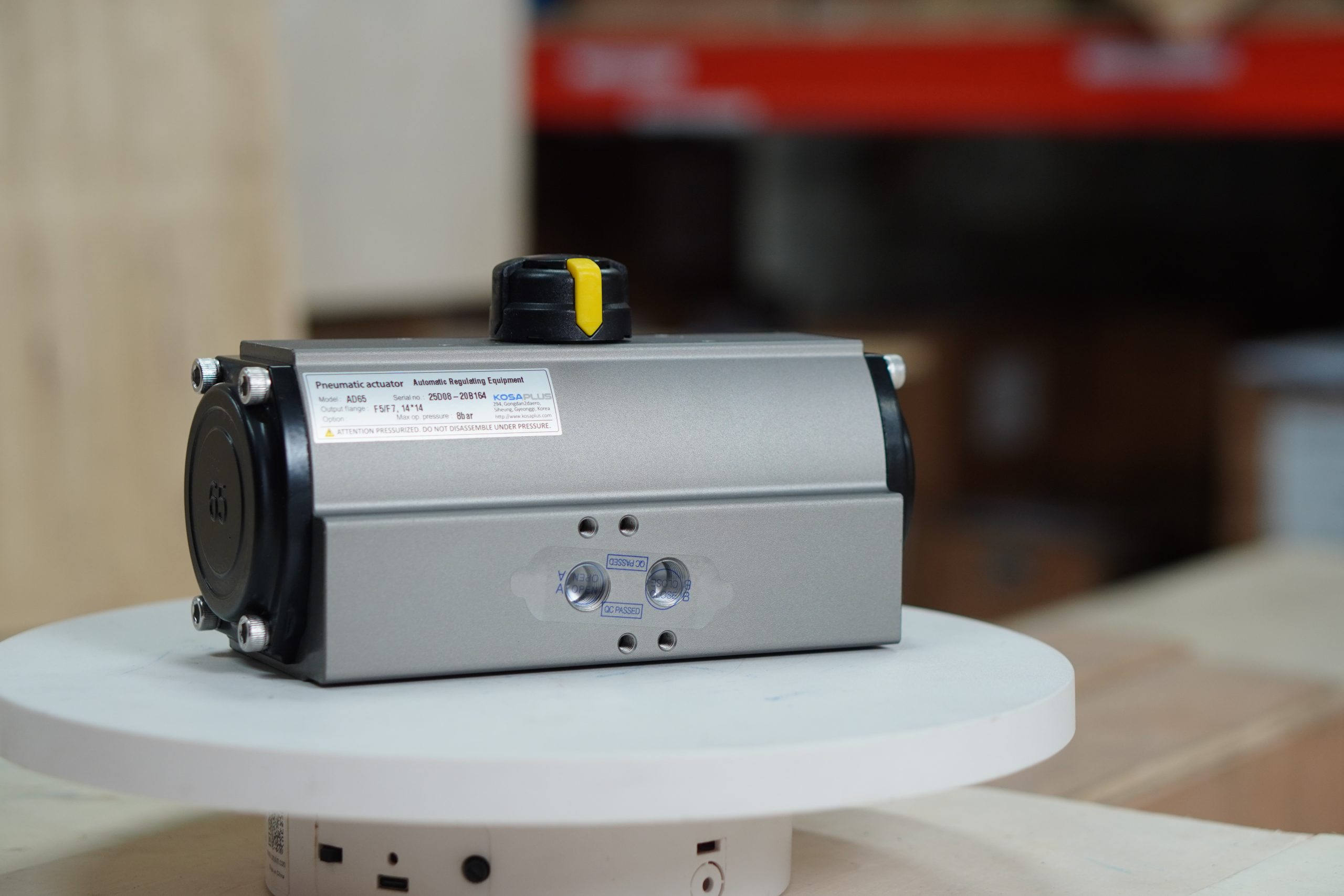

Giới thiệu bộ điều khiển khí nén Kosaplus

Bộ điều khiển khí nén Kosaplus Hàn Quốc được sản xuất bởi thương hiệu Kosaplus – một trong những hãng nổi tiếng tại Hàn Quốc về lĩnh vực cung cấp van công nghiệp, bộ truyền động khí nén. Điểm cộng của dòng sản phẩm này đó là có khả năng vận hành, điều khiển quá trình hoạt động đóng mở của van hoàn toàn tự động. Do đó, được lắp đặt kết hợp với các loại van và được ứng dụng rộng rãi trong nhiều môi trường, nhiều vị trí lắp đặt khác nhau.

bo-diu-khien-khi-nen-kosaplus

Bên cạnh đó, bộ điều khiển khí nén Haitima còn có tiêu chuẩn kháng nước, kháng bụi IP67, chất liệu chế tạo là hợp kim nhôm nguyên khối. Cách thức vận hành theo kiểu tác động đơn hoặc tác động kép đáp ứng một cách tốt nhất nhu cầu sử dụng và kích cỡ cần lắp đặt của van.

Tại Tuấn Hưng Phát chúng tôi đang cung cấp bộ điều khiển khí nén Haitima được lắp đặt chủ yếu với dòng van bướm kích cỡ 40A-500A và van bi kích cỡ 15A – 100A. Với 2 kiểu tác động đơn, tác động kép, đầy đủ model, kích cỡ, chế độ bảo hành chính hãng. Liên hệ hotline để được tư vấn, hỗ trợ chi tiết.

Thông số kỹ thuật

  • Model: RD32 – AD160, AS50 – AS100
  • Kiểu tác động: tác động đơn và tác động kép
  • Tiêu chuẩn: IP67
  • Đóng mở: ON/OFF và tuyến tính
  • Nhiệt độ: -10 – 100
  • Áp làm việc: max 16bar
  • Hãng sản xuất: Kosaplus – Đài Loan
  • Bảo hành: 12 tháng

Cấu tạo

Bộ điều khiển khí nén Kosaplus Hàn Quốc được cấu tạo gồm các bộ phận chính như sau:

cau-tao-bo-dieu-khien-khi-nen-kosaplus

  • Thân bộ khí nén: chất liệu nhôm nguyên khối, bên ngoài sơn sơn phù tĩnh điện tăng độ bền và đảm bảo an toàn.
  • Nắp bộ khí nén: được thiết kế ở hai đầu và kết hợp với thân van để giúp bịt kín bộ khí. Với chức năng phân chia khoang bộ khí thành 3 khoang.
  • Piston – thanh răng: được chế tạo kết nối với nhau mục đích tạo ra chuyển động xoay cho trục van khi cấp nguồn khí nén vào.
  • Trục răng chuyền: có nhiệm vụ nhận lực momen xoắn từ piston truyền đến và truyền lực xoay đó đến trục van để trục van tác động đĩa van đóng, mở hoặc điều tiết dòng chảy.
  • Lò xo đàn hồi: thực hiện chức năng đàn hồi lại piston – thanh răng về vị trí ban đầu để tạo trạng thái đóng van. Bộ phận này chỉ có ở bộ điều khiển khí nén tác động đơn.
  • Gioăng làm kín: có chức năng làm kín tránh tình trạng rò rỉ khí nén ra bên ngoài.

Nguyên lý hoạt động

Bộ tác động đơn

Là loại tác động chỉ dùng khí nén trong chu trình mở van, còn trong chu trình đóng van thì lo xo có nhiệm vụ đưa van về vị trí ban đầu và giữ van luôn ở trạng thái đóng nếu chúng ta không cấp khí nén cho bộ chuyển động, cụ thể:

nguyen-ly-hoat-dong-tac-dong-don

  • Chu trình mở: khi cấp khí nén vào, lực khí nén cao hơn lực lò xo thì lúc này piston sẽ bị đẩy ra hai bên tác động lên trục vít một lực làm trục quay theo chiều ngược lại kim đồng hồ. Lực mà trục vít nhận được sẽ tác động trực tiếp lên trục van khiến đĩa van dịch chuyển sang trạng thái mở.
  • Chu trình đóng: khi ngừng cấp khí nén cho bộ chuyển động, áp lực khí nén sẽ không còn, lò xo bị nén sẽ đẩy piston theo chiều ngược lại vào trong, trục vít quay theo chiều ngược lại dẫn tới hiện tượng van đóng lại.

Bộ tác động kép

Là loại tác động phải cần đến áp lực khí nén ở cả 2 quá trình đóng và mở van, cụ thể như sau:

nguyen-ly-hoat-dong-tac-dong-kep

  • Chu trình mở: khí nén được đưa vào buồng trong đẩy piston ra ngoài. Trục vít quay theo chiều ngược kim đồng hồ, dẫn trục van quay 90 độ, lúc đó van đang ở trại thái mở.
  • Chu trình đóng: Muốn để van đóng, cấp khí nén vào, khi đó khí nén sẽ được đẩy vào buồng ngoài đồng thời đẩy piston vào trong, trục vít xoay theo chiều ngược lại kéo trục van dẫn đến van đóng lại hoàn toàn.

Ứng dụng bộ điều khiển khí nén Kosaplus

Hiện nay, bộ điều khiển khí nén Kosaplus được ứng dụng rộng rãi trong rất nhiều lĩnh vực: công nghiệp, nông nghiệp, dân dụng. Đặc biệt phổ biến trong lắp đặt vận hành 2 loại van công nghiệp dưới đây:

  • Van bi điều khiển khí nén Kosaplus

Đây là dòng sản phẩm được thiết kế lắp đặt chủ yếu trong hệ thống vận hành bằng khí nén với chức năng cho phép dòng chảy lưu thông qua 2 phía, đĩa van có hình tròn được đục lỗ xuyên tâm. Khi vận hành chu trình đóng mở van, chỉ cần cấp nguồn khí nén, piston sẽ tác động lên trục van và truyền chuyển động xuống giúp đĩa van đóng, mở. Ưu điểm tiện lợi, thao tác nhanh, độ chính xác cao, phù hợp lắp đặt tại nhiều vị trí, môi trường khác nhau và giúp tiết kiệm chi phí.

  •  Van bướm điều khiển khí nén Kosaplus

Tương tự van bi, van bướm điều khiển khí nén Kosaplus cũng được thiết kế để dùng cho hệ thống vận hành bằng khí nén. Ngoài ra còn có hệ thống xử lý nước, hóa chất, hơi nóng, khí nén… Phần thân van được thiết kế chất liệu inox, gang, thép… có độ bền cao, chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn. Phần điều khiển là bộ truyền động khí nén Kosaplus tiêu chuẩn IP67 với cơ chế vận hành thông qua việc cấp nguồn khí nén vào.

van-buom-dieu-khien-khi-nen-kosaplu

 Nên mua bộ điều khiển khí nén Kosaplus ở đâu?

Công ty TNHH Thương mại Tuấn Hưng Phát tự hào là đơn vị nhập khẩu và phân phối độc quyền hàng đầu của thương hiệu Kosaplus về dòng sản phẩm bộ điều khiển khí nén Kosaplus. Chúng tôi cam kết nhập khẩu hàng chính hãng, đầy đủ giấy tờ CO, CQ, đa dạng kích cỡ, kiểu dáng đảm bảo phù hợp, đáp ứng một cách tốt nhất nhu cầu của quý khách hàng.

Tại kho hàng chúng tôi luôn có sẵn số lượng lớn, giá cả cạnh tranh, chế độ bảo hành 12 tháng theo cơ chế của nhà sản xuất. Quý khách có thể tham quan kho hàng , sản phẩm và nhận tư vấn, hỗ trợ, báo giá chính xác từ bộ phận chăm sóc khách hàng thông qua hotline bên dưới của chúng tôi.
