Van xiên khí nén

(1 đánh giá của khách hàng)

THÔNG SỐ KỸ THUẬT

  • Giá: Liên Hệ
  • Tình trạng: Còn hàng
  • Bảo hành: 12 tháng

Hỗ trợ trực tuyến

Van xiên khí nén còn được gọi là van góc khí nén, đây là loại van thường sử dụng trong các hệ thống có áp lực lớn hoặc nhiệt độ cao. Van góc khí nén sử dụng  năng lượng khí nén để vận hành đóng mở. Để hiểu rõ hơn về van y xiên khí nén, mời Qúy Vị cùng theo dõi trong bài viết dưới đây.

Mô tả sản phẩm van xiên khí nén

Van xiên khí nén có tên tiếng anh Angle Seat Valve. Van điều khiển đóng mở bằng khí nén thông qua bộ chuyền động với một pittong và lực nén của lò xo. Van có thiết kế hình chữ Y giúp hạn chế hiện tượng búa nước, phù hợp với hệ thống đường ống có áp suất, nhiệt độ cao, tốc độ dòng chảy lớn như hệ thống hơi nước bảo hòa (steam) hoặc đường ống nước. Khi lắp đảo chiều, van góc khí nén có thể giúp loại bỏ hiện tượng búa nước trong hệ thống đường ống.

Van xiên y khí nén có cấu tạo bao gồm 2 bộ phận chính là thân van chữ Y và bộ điều khiển khí nén. Van chế tạo từ chất liệu inox nên có độ bền cao, khả năng chịu nhiệt độ và áp lực cực tốt.

Hiện nay, xiên y điều khiển khí nén được ứng dụng rộng rãi trong ngành sản xuất thực phẩm, đồ uống, hệ thống nước, hơi, khí… Kích thước sẵn có khá đa dạng, từ DN15 – DN100.

Một số tên gọi khác của xiên y khí nén:

  • Van y xiên điều khiển khí nén
  • Van xiên y khí nén
  • Van góc điều khiển bằng khí nén
  • Van piston điều khiển khí nén

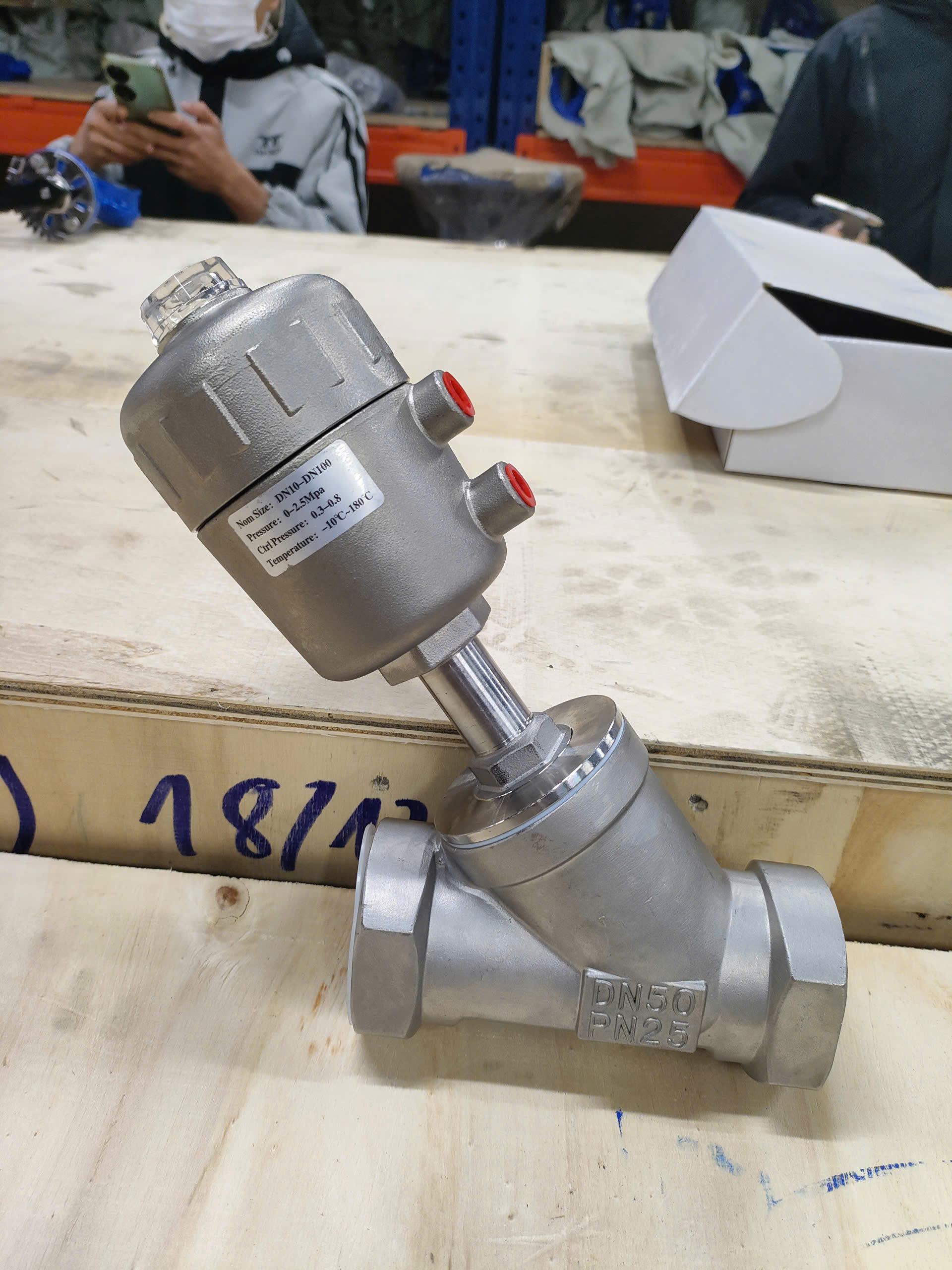

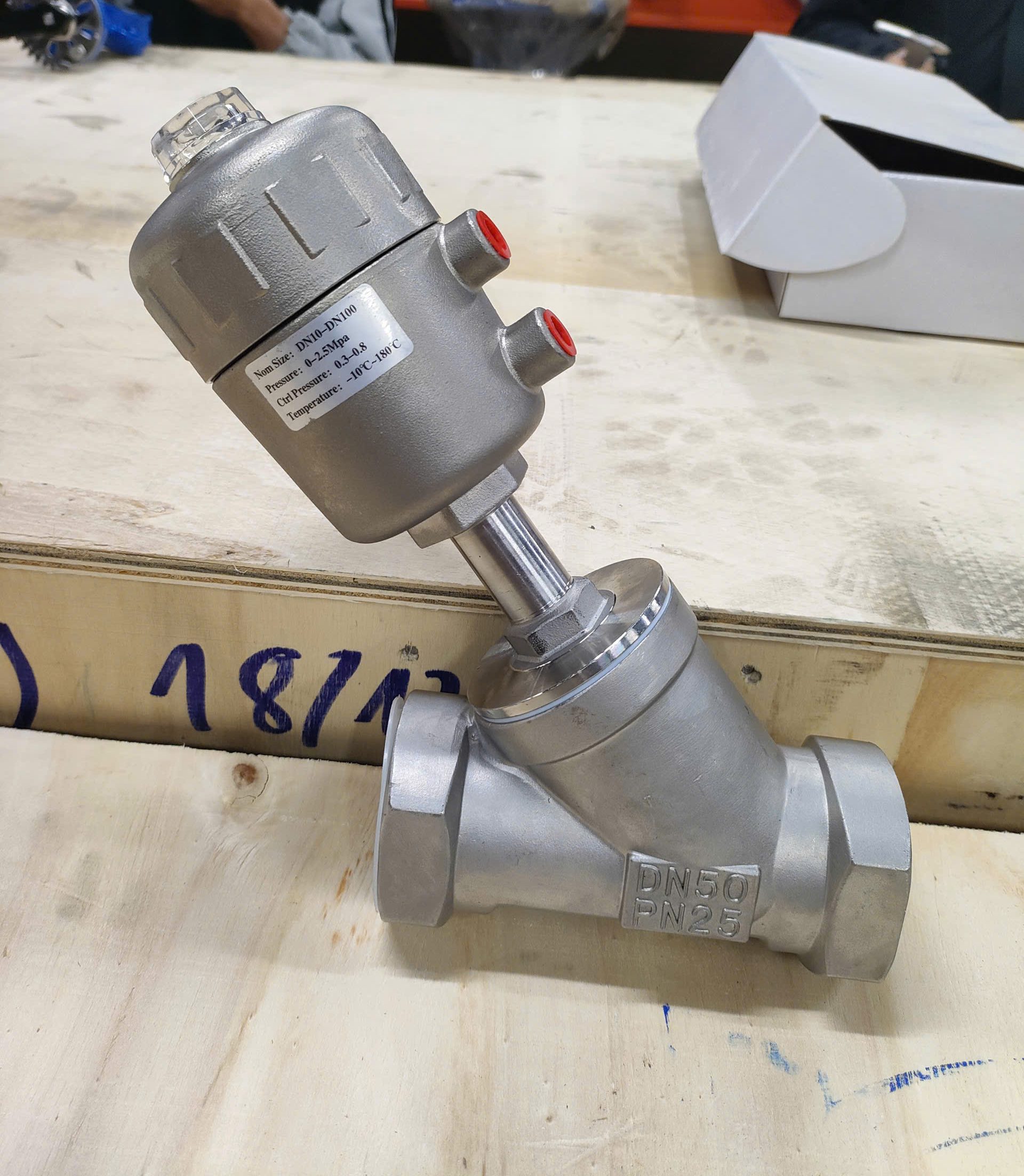

Van xiên khí nén
Van xiên khí nén

>>>>> Bạn có thể quan tâm: van bướm điều khiển bằng khí nén

Hình ảnh thực tế van góc điều khiển khí nén

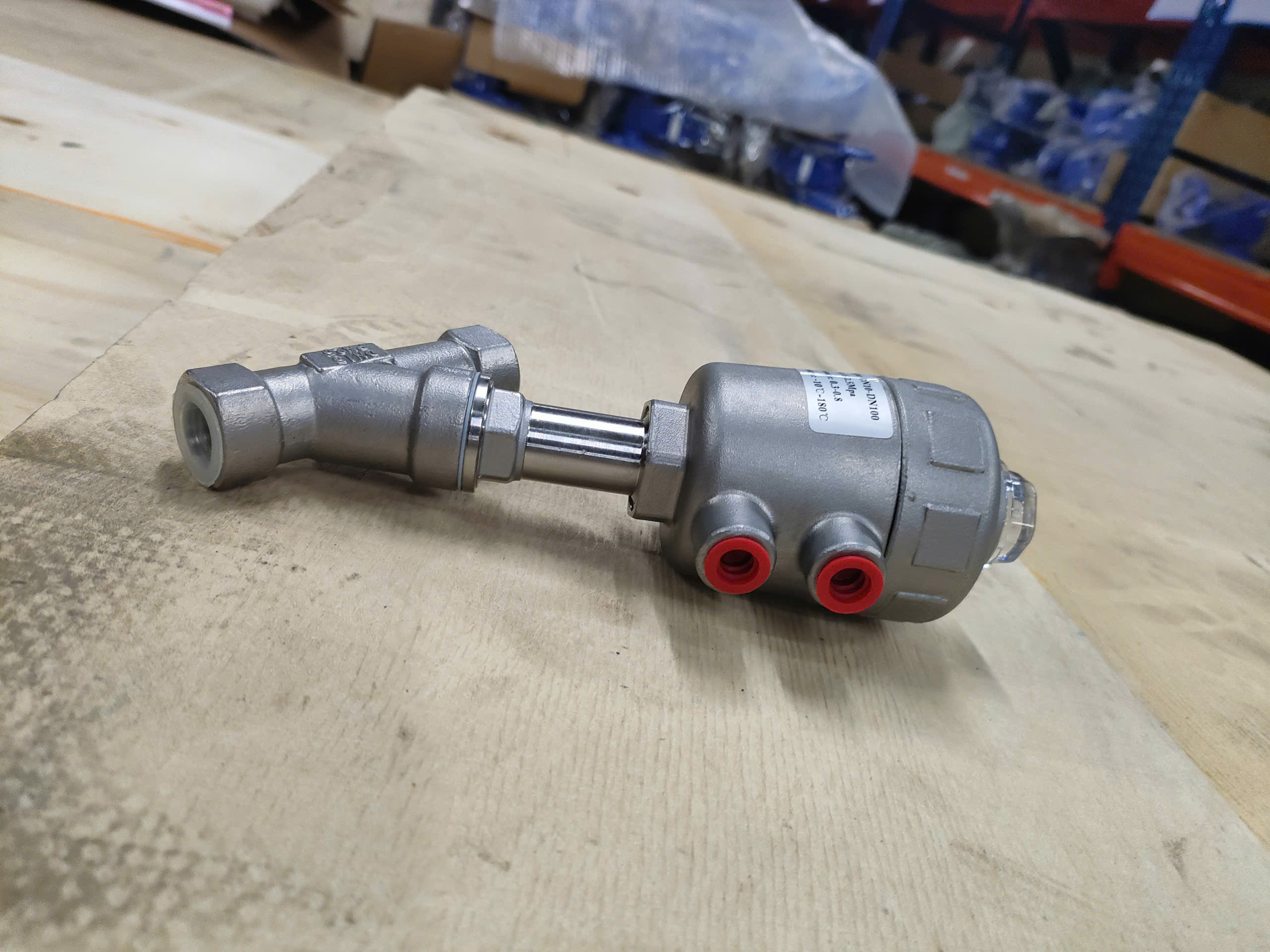

Van xiên y khí nén toàn thân inox
Van xiên y khí nén toàn thân inox

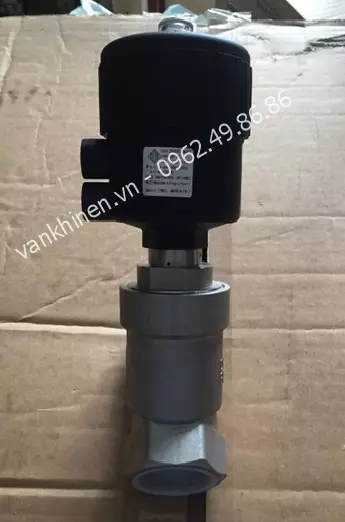

Van xiên y khí nén đầu nhựa
Van xiên y khí nén đầu nhựa

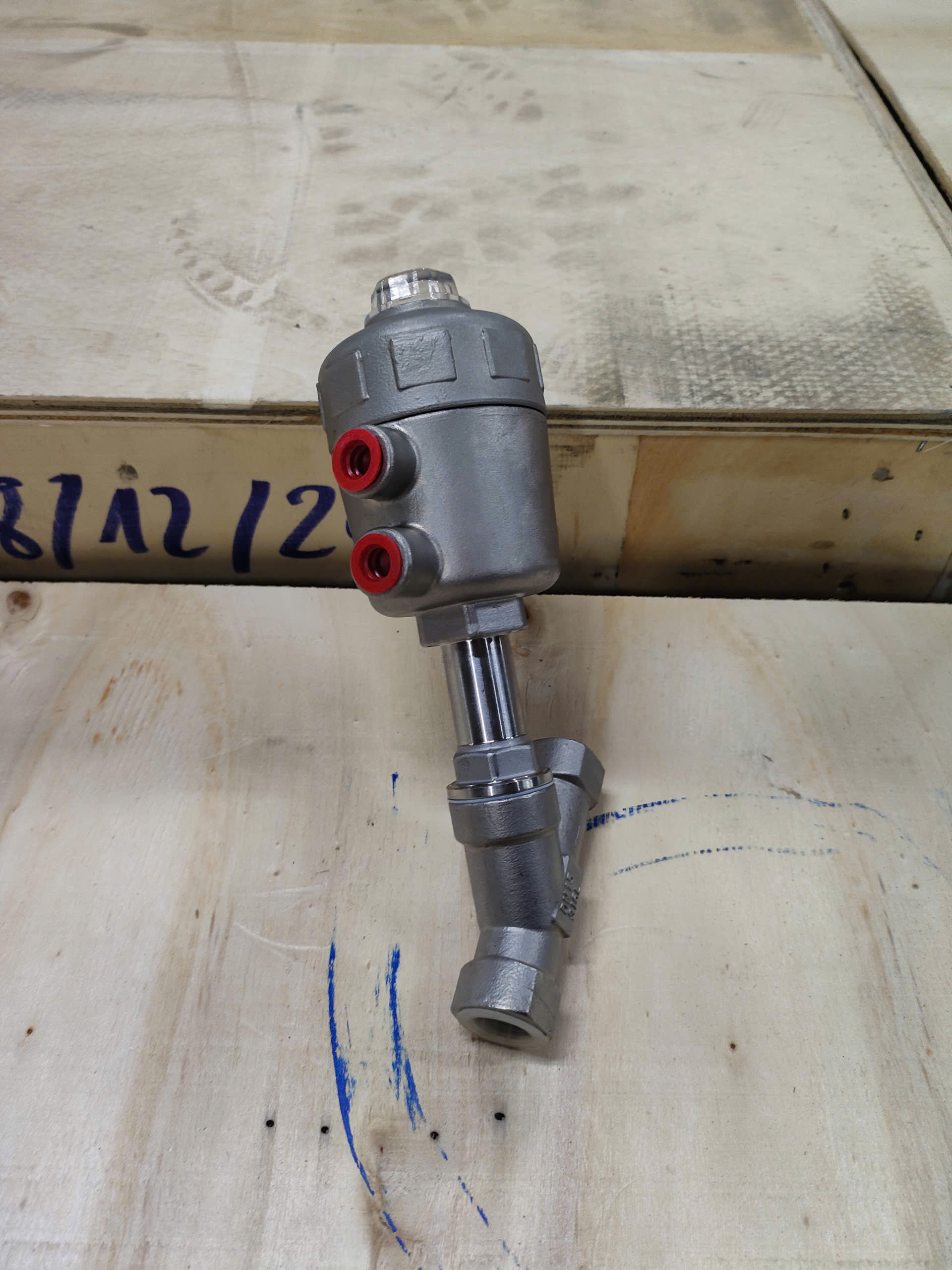

Van xiên khí nén chế tạo từ inox nên có độ bền cao
Van xiên khí nén chế tạo từ inox
Van xiên khí nén
Van xiên khí nén

Cấu tạo của van xiên điều khiển khí nén

Cấu tạo của van xiên khí nén bao gồm các thành phần chính sau:

  • Thân van: Có thiết kế hình chữ Y, được chế tạo từ chất liệu thép không gỉ inox 304 nên có độ bền cao, khả năng chống ăn mòn, han gỉ rất tốt. Đồng thời, bộ phận này có tác dụng chống tác động vật lý từ bên ngoài vào, bảo vệ các chi tiết trong thân van.
  • Đĩa van: Do là bộ phận tiếp xúc trực tiếp với lưu chất nên đĩa van thường chế tạo từ chất liệu inox 304 hoặc 316 để đảm bảo độ bền.
  • Ống kết nối với thân van và bộ truyền động.
  • Lò xo đàn hồi: Chức năng chính là tự động đóng van khi dừng cấp khí nén.
  • Gioăng làm kín – seal: Bộ phận này có chức năng làm kín, giúp lưu chất không bị rò rỉ ra ngoài. Gioăng làm kín thường được chế tạo từ chất liệu Teflon – PTFE.
  • Piston: Bộ phận này giúp chuyển động dựa trên tín hiệu từ bộ điều khiển để mở và đóng cửa van một cách linh hoạt.
  • Nút thông báo trạng thái đóng mở của van: Người vận hành có thể dễ dàng theo dõi nút này để biết chính xác trạng thái hoạt động của van.
  • Bộ truyền động khí nén: Tác động lực giúp trục van và đĩa van hoạt động tự động theo mong muốn.
  • Thanh thông báo trạng thái mở của van: Giúp quan sát trạng thái mở của van một cách dễ dàng.
  • Cổng cấp khí nén cho van: Là nơi cung cấp khi nén vào trong bộ điều khiển.
  • Trục vít: Kết nối giữa đĩa van và bộ điều khiển khí nén.
Cấu tạo của van y xiên khí nén
Cấu tạo của van y xiên khí nén

Đặc điểm kỹ thuật của van xiên khí nén

  • Chất liệu thân van: SUS 304
  • Chất liệu cánh van: Inox 304 / Inox 316
  • Đệm làm kín: Cao su PTFE
  • Áp lực làm việc: PN25
  • Nhiệt độ làm việc: -10 đến 180 độ
  • Kích thước sẵn có: DN15, DN20, DN25, DN32, DN40, DN50,…DN100
  • Kết nối đường ống: Ren hoặc mặt bích
  • Xuất xứ: Đài Loan, Hàn Quốc Italia

Ưu điểm nổi bật của van xiên khí nén

Van y xiên khí nén được ưa chuộng sử dụng bởi những ưu điểm nổi bật sau:

  • Thời gian đóng mở nhanh, chỉ khoảng 2 -3s.
  • Hoạt động ổn định trong môi trường có nhiệt độ và áp lực lớn.
  • Điều khiển van đóng mở tự động hoàn toàn với độ chính xác cao.
  • Thiết kế góc chéo 30 độ giúp hạn chế tối đa hiện tượng búa nước.
  • Chất lượng van tốt, độ bền cao do chế tạo từ inox.
  • Van có thể sử dụng trong môi trường có áp suất chân không.
Van xiên khí nén
Van xiên khí nén

Các loại van xiên y khí nén tại Vankhinen-THP

Van góc điều khiển khí nén đầu nhựa

Sản phẩm này có phần đầu khí nén làm từ nhựa và thân từ chất liệu inox. Van góc điều khiển khí nén đầu nhựa thường sử dụng trong  môi trường nước, khí hơi, dung dịch,.. Kích thước của van khá đa dạng, từ DN15 – DN50.

Van góc điều khiển khí nén toàn thân inox

Dòng van này được chế tạo hoàn toàn từ chất liệu inox 304, 316 nên có độ bền cao, khả năng chống mài mòn tốt. Do đó, sản phẩm thường được ứng dụng trong các môi trường có chứa hóa chất hoặc có tính ăn mòn. Nhiệt độ làm việc lên đến 180 độ C với áp suất 25bar.

Van góc điều khiển khí nén lắp bích

Do kết nối với đường ống thông qua mặt bích nên van thường được ứng dụng trong hệ thống có kích cỡ lớn. Kiểu kết nối mặt bích giúp đảm bảo độ chắc chắn, chống rung hiệu quả, đồng thời quá trình kiểm tra, bảo dưỡng cũng dễ dàng hơn.

Van góc điều khiển khí nén lắp ren

Van kết nối với đường ống bằng ren nên thường phù hợp với đường ống có kích cỡ nhỏ. Kiểu kết nối ren giúp van hoạt động tốt, kết nối chắc chắn.

Ứng dụng trong thực tiễn của van y xiên khí nén

Van y xiên khí nén là loại van tự động điều khiển với độ bền cao, khả năng chịu được áp lực và nhiệt độ lớn nên được ứng dụng rộng rãi trong nhà máy xử lý chất lỏng, nước sạch, thực phẩm, bia rượu, nước giải khát … Cụ thể:

  • Hệ thống xử lý nước sạch, nước thải, nước đa dụng…
  • Nhà máy xử lý khí hơi…
  • Nhà máy sản xuất nước giải khát, bia rượu, nhà máy chế biến thực phẩm …
  • Hệ thống xử lý chất lỏng tại các khu dân sinh….
Ứng dụng của van xiên khí nén
Ứng dụng của van xiên khí nén

Liên hệ báo giá van xiên khí nén chính hãng

Giá sản phẩm van xiên y khí nén chịu ảnh hưởng của nhiều yếu tố như kích cỡ, thương hiệu sản xuất, thời điểm mua hàng. Vì thế, để nhận báo giá chính xác nhất, quý khách hàng vui lòng liên hệ trực tiếp với đơn vị cung cấp.

Hiện nay, Vankhinen-THP đang nhập khẩu và phân phối trực tiếp sản phẩm tại thị trường Việt Nam. Hỗ trợ giao hàng tận nơi tùy theo yêu cầu của khách hàng. Vì thế, giá thành và chất lượng của sản phẩm luôn đảm bảo. Ngoài ra, đội ngũ tư vấn viên và đội ngũ kỹ sư của chúng tôi sẽ đưa ra những tư vấn cụ thể và phù hợp với nhu cầu sử dụng của người dùng. Qua đó, sẽ tiết kiệm được tối đa chi phí đầu tư ban đầu mà vẫn đảm bảo hiệu quả.

Ngoài ra, chúng tôi còn nhập khẩu và phân phối các dòng van điều khiển khí nén đến từ thương hiệu KosaPlus – Hàn Quốc, Haitima – Đài Loan. Đảm bảo giá tốt, chất lượng chính hãng 100%, hãy liên hệ ngay với Chúng tôi để được hỗ trợ tốt nhất.

5/5 - (3 bình chọn)
Xuất xứ

Đài Loan

Thương hiệu

Haitima

Vật liệu

Inox
