Bộ điều khiển điện Haitima Đài Loan

Vankhinen-THP cung cấp bộ điều khiển điện Haitima Đài Loan – bộ truyền động điện chính hãng Haitima, xuất xứ Đài Loan. Sản phẩm có kiểu tác động điều khiển xoay ngang, phù hợp lắp đặt van bi – van bướm điều khiển điện. Tham khảo ngay bộ điều khiển điện Haitima dưới đây để biết thêm thông tin chi tiết.

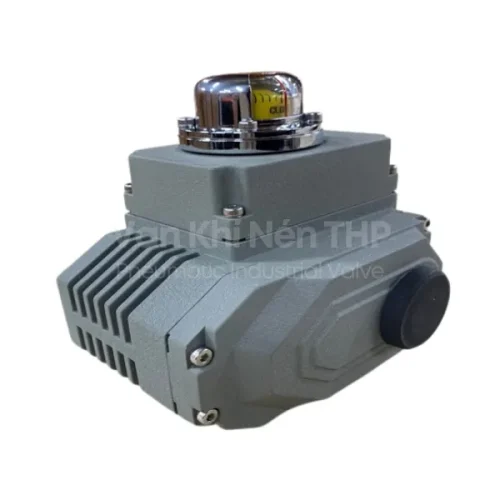

Giới thiệu bộ điều khiển điện Haitima Đài Loan

Bộ điều khiển điện Haitima Đài Loan hay còn được gọi là động cơ điện Haitima, bộ điện Haitima là một trong những dòng động cơ điện được thiết kế kết hợp với các loại van công nghiệp để điều khiển quá trình vận hành của van. Bộ điều khiển điện này được sản xuất bởi dây chuyền công nghệ hiện đại, đạt tiêu chuẩn châu Âu mang thương hiệu Haitima có trụ sở chính tại Đài Loan.

Bộ điều khiển điện Đài Loan – Haitima sử dụng nguồn điện áp thông dụng, phổ biến tại nhiều khu vực 24V, 220V, 380V. Khi vận hành, có khả năng sinh ra momen xoắn cực lớn giúp điều khiển van hoạt động một cách linh hoạt, nhanh chóng và tiết kiệm chi phí vận hành. Đặc biệt, còn được lắp đặt ở những vị trí xa trung tâm, khuất tầm nhìn mà các dòng van điều khiển thủ công không đáp ứng được.

Tại Vankhinen-THP, chúng tôi đang nhập khẩu và phân phối độc quyền chính hãng bộ điều khiển điện Haitima. Với model từ HTE-02 đến HTE-100, tiêu chuẩn IP67 sử dụng cho van bi kích cỡ bé từ 15A – 200A và van bướm kích cỡ lớn hơn từ 40A – 500A, 2 cách thức vận hành: đóng mở ON/OFF hoặc đóng mở tuyến tính. Để biết thông tin chi tiết quý khách vui lòng liên lạc với chúng tôi qua hotline để được hỗ trợ và tư vấn.

Cấu tạo mô tơ điện điều khiển van Haitima Đài Loan

Về cấu tạo, bộ điều khiển điện Haitima Đài Loan được thiết kế khá giống với bộ điều khiển điện Kosaplus. Cụ thể gồm các bộ phận chính như sau:

• Thân bộ điện: được chế tạo bằng chất liệu nhôm nguyên khối có độ bền cao, chịu được nhiệt độ cao, áp lực lớn, bên ngoài có sơn phủ tĩnh điện. Chức năng bảo vệ các bộ phận bên trong bộ điều khiển điện.
• Motor điện: bộ phận có nhiệm vụ nhận nguồn điện từ bảng mạch và tạo ra lực momen xoắn để điều khiển quá trình vận hành của van.
• Bảng mạch điện: bộ phận tiếp nhận nguồn điện và chuyển nguồn điện đến motor điện để vận hành van.
  Bánh răng chuyền cấp: có nhiệm vụ nhận lực momen xoắn từ motor và chuyền lực tác động đó xuống trục van, đĩa van để đóng, mở van.
• Công tắc hiển thị hành trình: Bộ phận hiển thị trạng thái đóng hoặc mở của van để người dùng quan sát một cách chính xác, tiện lợi quá trình vận hành van
• Công tắc giới hạn hành trình: Thực hiện nhiệm vụ ngắt nguồn điện từ bảng mạch đến motor điện khi hết một chu trình. Mục đích đảm bảo an toàn, tránh tình trạng om điện, chập điện.
• Bộ tuyến tính: bộ phận được lắp đặt cho bộ điều khiển hoạt động tuyến tính, theo góc tùy ý, tín hiệu điều chỉnh 4-20mA.
• Gioăng làm kín: được làm bằng chất liệu cao su EPDM hoặc PTFE có độ bền cao, làm kín tốt, tránh tình trạng rò rỉ tối đa.

Tham khảo thêm: Bộ điều khiển điện Kosaplus Hàn Quốc

Nguyên lý hoạt động mô tơ điện Haitima Đài Loan

Khi van ở vị trí đóng, công tắc hiển thị hành trình ở trạng thái CLOSE, tiến hành cấp nguồn điện thích hợp vào bảng mạch. Lúc này bảng mạch điện sẽ tiếp nhận nguồn điện và chuyển đến motor điện để tạo lực momen xoắn truyền xuống trục van thông qua các bánh răng truyền cấp và xoay đĩa van sang trạng thái mở. Đồng thời công tắc giới hạn hành trình cũng sẽ đóng lại để ngắt nguồn điện, tránh om điện.

Khi cần đóng van lại, chỉ cần thao tác ngược lại đó là cấp nguồn điện vào bảng mạch. Khi đó motor điện sẽ chuyển động và tạo momen xoắn kéo trục van, đia xvan chuyển động để đóng van. Ngoài ra với bộ điều khiển dạng tuyến tính vận hành theo góc cũng tương tự.

Thông số kỹ thuật động cơ điện Haitima Đài Loan

• Model: HTE-02 – HTE-10
• Xuất xứ: Đài Loan
• Hãng sản xuất: Haitima
• Tiêu chuẩn động cơ: IP67
• Hoạt động với điện áp: 220v, 24v hoặc 380v
• Được điều khiển dạng: đóng – mở dạng on/off hoặc tuyến tính
• Làm trong nhiệt độ: mức nhiệt -5 đến 60 độ
• Kết hợp: van bi hoặc van bướm
• Thời gian đóng, Mở: 13 giây
• Giấy chứng nhận đăng ký độc quyền của hãng Haitima.

>>Xem thêm: Van bi lắp ren điều khiển điện Đài Loan Haitima

Ưu điểm nổi bật của bộ điều khiển điện Haitima Taiwan

• Chất liệu cấu tạo thân bộ điện bằng vật liệu nhôm nguyên khối có độ bền cơ học cao, chống va đập tốt, chịu được môi trường khắc nghiệt, bên ngoài còn được sơn phủ cách điện đảm bảo an toàn khi sử dụng.
• Tiêu chuẩn kháng nước, kháng bụi đạt IP67 theo tiêu chuẩn châu u.
• Được thiết kế gọn nhẹ, dễ dàng vận chuyển, lắp đặt cũng như tiện lợi cho quá trình bảo dưỡng, bảo trì về sau.
• Được thiết kế 2 phương thức vận hành: đóng mở hoàn toàn theo góc 90 độ hoặc đóng mở tuyến tính, kiểm soát dòng chảy theo góc tùy ý.
• Phù hợp lắp đặt với van bi và van bướm trong nhiều môi trường khác nhau: hóa chất, công nghiệp, nước sạch, nước thải…
• Giúp tiết kiệm nhân công, chi phí một cách đáng kể vì cơ chế vận hành hoàn toàn tự động, không cần dùng sức người.
• Khả năng đóng mở nhanh, linh hoạt, chính xác.
• Có thể lắp đặt ở nhiều vị trí khác nhau, đặc biệt là những vị trí có quy mô kích cỡ lớn, xa trung tâm, dưới sâu, trên cao mà loại van điều khiển thủ công không đáp ứng được.

Phân loại bộ điều khiển điện Haitima Đài Loan

Bộ điều khiển điện Haitima dạng ON/OFF

Loại bộ điều khiển điện Haitima hoạt động theo dạng ON/OFF, đóng mở hoàn toàn sẽ cho phép người sử dụng đóng, mở van 1 góc 90 độ. Khi van ở trạng thái đóng hay mở đĩa van sẽ song song với đường ống, tạo 1 góc 90 độ với trục van để dòng lưu chất đi qua. Ưu điểm của bộ điện Haitima dạng ON/OFF giúp đóng mở nhanh, chính xác, được ứng dụng rộng rãi trong các khu công nghiệp, nhà máy sản xuất, chế biến thực phẩm, hóa chất…

Bộ điều khiển điện Haitima dạng tuyến tính

Bộ điện Haitima dạng tuyến tính có chức năng đổi chiều hoạt động đóng, mở dòng chảy theo góc tùy ý, có khả năng kiểm soát dòng chảy tốt. Đầu tín hiệu nhận 4- 20 mA, có thể điều khiển và định vị chính xác bất kỳ 1 điểm nào giữa 0 – 90 độ. Do đó phù hợp lắp đặt tại các hệ thống nhá máy sản xuất, chế biến yêu cầu chia tỷ lệ dòng lưu chất.

Ứng dụng bộ điều khiển điện Đài Loan – Haitima

Với tiêu chuẩn kháng nước, kháng bụi IP67, chất liệu thân nhôm có độ bền cao, vận hành linh hoạt, chính xác. Hiện nay, bộ điều khiển điện Haitima được lắp đặt vào các loại van công nghiệp và được sử dụng khá phổ biến trong nhiều lĩnh vực. Dưới đây là một số ứng dụng điển hình của bộ điện Haitima:

• Hệ thống cấp nước hoặc xử lý nước thải, nước thải tại những khu công nghiệp, chung cư, nhà cao tầng…
• Lắp đặt trong khu công nghiệp, nhà máy sản xuất hoặc chế biến thực phẩm, đồ uống hoặc dược phẩm…
• Lắp đặt tại hệ thống phòng cháy chữa cháy…
• Trong hệ thống đường ống phục vụ tưới tiêu nông nghiệp.
• Trong môi trường hóa chất có tính ăn mòn: axit, bazo…

Cách đấu nối mạch điện cho bộ điều khiển điện Haitima

Theo hướng dẫn của nhà sản xuất, đối với bộ điện Haitima Đài Loan để vận hành van cần thực hiện đấu nối mạch điện cụ thể như sau:

• Khi đấu nối dây tại vị trí dây trung tính ( số 2) và dầu 2 dây còn lại tương ứng với vị trí số 3 và số 4.
• Khi tiến hành cấp điện vào vị trí dây số 2 và dây số 3: van sẽ ở trạng thái yêu cầu mở van.
• Khi tiến hành cấp điện cho dây ở vị trí số 2 và số 4: van sẽ ở trạng thái yêu cầu đóng van.

Đơn vị cung cấp bộ điều khiển điện Haitima chính hãng

Như đã giới thiệu từ đầu, Vankhinen-THP tự hào là đơn vị nhập khẩu và phân phối độc quyền sản phẩm van điều khiển điện – khí nén, bộ điều khiển điện Haitima Đài Loan. Bên cạnh đó, đơn vị cũng độc quyền hay đại diện phân phối chính thức cho nhiều dòng van công nghiệp, vật tư ngành nước của Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ… Chúng tôi cam kết đảm bảo chính hãng, chất lượng tốt, vận hành ổn định, giấy tờ CO, CQ đầy đủ, chế độ bảo hành 12 tháng, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.

Tại kho hàng luôn có sẵn số lượng lớn, đầy đủ kích cỡ, cách thức hoạt động ON/OFF hoặc tuyến tính. Chúng tôi có chính sách giao hàng, lắp đặt tận nơi và bảo hành chính hãng. Để nhận báo giá chi tiết bộ điều khiển điện Haitima Đài Loan, quý khách vui lòng liên hệ qua hotline để được bộ phận chăm sóc khách hàng tư vấn và hỗ trợ.
