Van cầu điều khiển khí nén

Van cầu điều khiển khí nén vận hành hoàn toàn bằng bộ điều khiển khí nén, được sử dụng rộng rãi trong các hệ thống đường ống với chức năng lưu thông và điều tiết dòng chảy lưu chất. Van cầu điều khiển bằng khí nén hiện nay đang có 2 kiểu điều khiển on off và điều khiển tuyến tính.

Giới thiệu van cầu điều khiển khí nén

Van cầu điều khiển khí nén hay van cầu điều khiển bằng khí nén có tên tiếng Anh là pneumatic controls globe valve. Dòng van này hoạt động hoàn toàn tự động bằng năng lượng khí nén. Chức năng chính của van là đóng mở và điều tiết, kiểm soát dòng chảy lưu chất đi qua van.

Van cầu điều khiển bằng khí nén có sẵn tại kho Vankhinen-THP gồm các tùy chọn thân van được chế tạo từ các vật liệu như inox, gang, thép…; và bộ điều khiển bằng vật liệu hợp kim nhôm. Thời gian đóng mở của dòng van điều khiển bằng khí nén nói chung rất nhanh chóng, chỉ mất từ 3 – 5s, dễ dàng điều khiển từ xa với độ chính xác tuyệt đối. Dòng van thích hợp với hệ thống quy mô lớn, tự động hóa cao hoặc những nơi mà người vận hành không thể với tới.

Có thể là do sản phẩm công nghệ phát triển theo xu hướng tự động hóa, mà Vankhinen-THP đã cung cấp van cầu điều khiển khí nén đến rộng rãi trong các nhà máy, công trình dự án, hệ thống sản xuất. Các lĩnh vực tiêu biểu mà đơn vị đã cung cấp sản phẩm đến là hệ thống cấp thoát nước, hệ thống lò hơi, nhà máy hóa chất, ngành công nghiệp luyện kim, khai thác khoáng sản, lọc hóa dầu…

Sản phẩm hiện đang được Chúng tôi nhập khẩu và cung cấp trực tiếp tại thị trường Việt Nam. Cam kết hàng chính hãng, mẫu mã đẹp, kích cỡ đa dạng với chế độ bảo hành lên đến 24 tháng, đổi trả 1:1 nếu do lỗi của nhà sản xuất. Mời Quý Vị tham khảo thêm thông số kỹ thuật van cầu khí nén của chúng tôi dưới đây.

Thông số kỹ thuật van cầu điều khiển khí nén

• Kích thước: DN25 – DN200
• Chất liệu: Inox, gang, thép
• Gioăng: NBR, teflon, PTFE
• Lớp lót: Epoxy cao cấp
• Kết nối: Ren, mặt bích
• Vận hành dạng: ON/OFF hoặc tuyến tính
• Áp suất: PN16, PN25
• Nhiệt độ: Max 200 độ C
• Môi trường ứng dụng: Hơi nóng, khí, nước…
• Xuất xứ của sản phẩm: Hàn Quốc, Đài Loan, Trung Quốc
• Bảo hành: 24 tháng

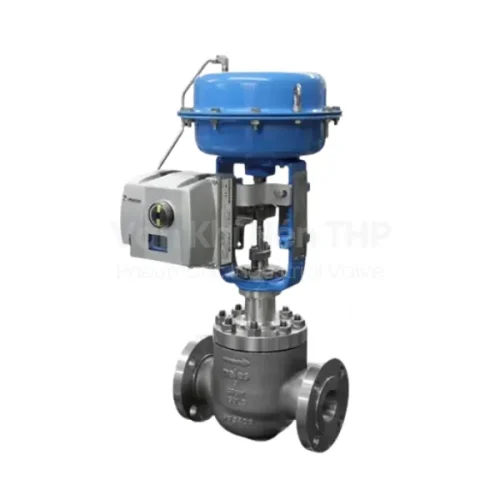

Hình ảnh thực tế van cầu điều khiển bằng khí nén

Kết cấu của van cầu điều khiển bằng khí nén

Van cầu điều khiển bằng khí nén có kết cấu bao gồm 2 bộ phận là bộ điều khiển khí nén và thân van cầu không có gì khác van dạng cơ điều khiển bằng tay quay. Ngoài ra, van cũng được trang bị thêm bộ định vị van khí nén, van điện từ khí nén,..

Thân van cầu dạng cơ

Đây là bộ phận tiếp xúc trực tiếp với dòng môi chất và chịu áp lực chính. Van thường được chế tạo từ các vật liệu có khả năng chống chịu tốt như inox, gang cầu, thép rèn, thép đúc…Thân van cầu là nơi chứa đựng và bảo vệ các bộ phận khác bên trong van.

Để kết nối với đường ống, ở hai đầu van cầu hơi được thiết kế chân ren hoặc mặt bích theo tiêu chuẩn quốc tế như DIN, JIS, ANSI, BS… Do đó, cần lựa chọn mặt bích của van tương ứng với tiêu chuẩn của đường ống.

Ngoài ra, thân van còn được phủ một lớp sơn epoxy cao cấp để giúp van không bị bong tróc, vệ sinh dễ dàng, đồng thời giữ van sử dụng được lâu dài hơn.

Bộ điều khiển khí nén

Thiết bị truyền động khí nén của van cầu thường có 2 dạng là piston và dạng màng. Khác với bộ truyền động của dòng van bi, van bướm là hoạt động theo dạng quay thì van cầu chuyển động dạng lên xuống.

• Bộ truyền động dạng piston

Dạng piston có thiết kế và hoạt động giống như một hộp xi lanh, bao gồm một piston di chuyển trong một nòng xi lanh. Piston được kết nối trực tiếp với trục van, do đó khi khí nén đẩy piston lên, trục và van đĩa cũng được kéo lên, van mở ra. Ngược lại, khi khí nén đẩy piston xuống, trục van sẽ theo đó mà di chuyển xuống và van đóng lại.

Bộ truyền động khí nén dạng piston có 2 dạng: Tác động đơn và tác động kép

– Tác động đơn: Chỉ dùng áp lực khí nén để thực hiện chu trình đóng hoặc mở van. Sau đó, chúng sẽ trở lại trạng thái ban đầu nhờ lực từ lò xo được tích hợp thêm. Có thể hiểu bộ truyền động sẽ có thêm một hoặc nhiều lò xo để thực hiện một trong hai chu trình mở/đóng van.

– Tác động kép: Áp suất khí nén được sử dụng để thực hiện quá trình đóng mở van. Trong bộ truyền khí nén không sử dụng lò xo nên quá trình mở/đóng van hoàn toàn dựa vào khí nén.

Thiết bị truyền động dạng piston thường có hành trình dài hơn và lực đẩy mạnh hơn so với dạng màng.

• Bộ truyền động khí nén dạng màng

Là thiết bị truyền động tác động đơn, có cấu tạo tạo bao gồm màng chính và lò xo. Chúng hoạt động nhờ vào lực đàn hồi của lò xo và hành trình vận hành của màng.

Thiết bị này được sử dụng phổ biến trong điều khiển van cầu do có giá thành rẻ, cấu tạo đơn giản, lắp đặt và sử dụng dễ dàng.

Bộ định vị van khí nén

Thiết bị này hoạt động dựa vào nguyên lý cân bằng lực để định vị chính xác đĩa van. Van hoạt động dựa theo tín hiệu khí nén tiếp nhận. Bộ định vị xác định chính xác vị trí của van và cấp khí vào bộ truyền động để thực hiện đóng mở van theo yêu cầu. Do đó, chúng đảm bảo vận hành tin cậy cho van điều khiển khí nén.

Bộ định vị van khí nén thường được lắp đặt vào trục bộ truyền động để theo dõi chính xác vị trí van và định vị đĩa van.

Van điện từ khí nén

Chức năng chính của van điện từ khí nén là phân chia và điều khiển dòng khí nén đi vào bộ truyền động, giúp van cầu hoạt động tốt nhất. Van điện từ sử dụng nguồn điện áp phổ biến như 24V, 220V…

Ưu điểm nổi bật của van cầu điều khiển khí nén

• Thời gian mở và đóng van nhanh, chỉ mất trung bình từ 3 đến 5 giây cho một chu trình hoạt động.
• Khả năng điều khiển và điều tiết lưu lượng tương đối tốt.
• Thân van cầu được chế tạo từ các vật liệu khác nhau, phù hợp với nhiều môi trường hoạt động. Thiết bị cực kỳ thích hợp sử dụng trong môi chất có tính ăn mòn hoặc tính oxi hóa cao như: axit, bazo, kiềm.
• Tiêu chuẩn kháng bụi, nước đạt IP67 nên có thể sử dụng trong môi trường có độ ẩm cao, ngoài trời.
• Van hoạt động hoàn toàn tự động, không cần dùng sức người để vận hành, giúp tiết kiệm chi phí nhân công.
• Kết nối van đa dạng với kiểu mặt bích hoặc nối ren, giúp lắp đặt dễ dàng.
• Vận hành bằng khí nén nên đảm bảo an toàn tuyệt đối, không gây nguy hiểm cho con người hoặc xảy ra các sự cố không mong muốn.

Ứng dụng van cầu điều khiển khí nén

Van cầu điều khiển bằng khí nén có nhiều ưu điểm nổi bật, vì vậy chúng được sử dụng trong nhiều lĩnh vực khác nhau. Dưới đây là những ứng dụng cụ thể trong thực tiễn:

•  Hệ thống nước làm mát
• Hệ thống khí nén, hơi nóng
• Hệ thống dầu nóng, dầu nhiên liệu
• Hệ thống cấp thoát nước
• Hệ thống lò hơi, lò sấy, nồi hơi
• Hệ thống dầu nhờn bôi trơn, tuabin…
• Hệ thống đường ống tại nhà máy điện, lọc dầu, dầu khí…
• ….

Những lưu ý khi lắp đặt van cầu điều khiển khí nén

• Vệ sinh sạch sẽ cặn bẩn, rác thải, tạp chất bên trong đường ống, đặc biệt là phần tiếp giáp giữa van với đường ống.
• Cần đảm bảo rằng hướng lắp đặt van phù hợp với hướng dòng chảy đúc trên thân van. Lắp đặt van đúng hướng giúp hoạt động đạt hiệu quả cao. Đồng thời cũng hạn chế những hỏng hóc không đáng có.
• Tại vị trí kết nối giữa van và đường ống cần thiết kế thêm gioăng cao su để tăng độ kín, tránh tình trạng rò rỉ lưu chất khi vận hành van.
• Cố định đai ống, bulong bằng cách siết chặt theo mô hình đường chéo, giúp đường ống và thân van gắn kết chắc chắn hơn.
• Sau khi hoàn thành quá trình lắp đặt, hãy kiểm tra và thử nghiệm. Nếu không xảy ra lỗi nào, có thể đưa van vào sử dụng chính thức.

Liên hệ báo giá van cầu điều khiển khí nén

Vankhinen-THP nhập khẩu, phân phối van cầu điều khiển khí nén hàng đầu tại Việt Nam. Với 15 năm kinh nghiệm, chúng tôi cam kết tất cả sản phẩm cung cấp đều là hàng chính hãng, đầy đủ giấy tờ CO, CQ, chế độ bảo hành lên đến 24 tháng.

Những lý do nên mua van cầu điều khiển khí nén tại Vankhinen-THP

• Cung cấp đa dạng các loại van, thiết bị, phụ kiện chính hãng.
• Là đối tác của nhiều thương hiệu nổi tiếng từ Hàn Quốc, Trung Quốc, Đài Loan… ủy quyền trực tiếp tại thị trường Việt Nam.
• Là nhà phân phối cho hàng trăm đại lý, cung cấp vật tư cho hàng nghìn công trình, dự án lớn trên toàn quốc.
• Sản phẩm nhập khẩu không qua trung gian, đầy đủ giấy tờ, chứng chỉ CO – CQ.
• Chính sách bảo hành đến 24 tháng tùy theo nhà sản xuất.
• Giao hàng nhanh chóng trên toàn quốc với nguồn hàng lớn, có sẵn trong kho.
• Giá thành cạnh tranh.
• Tư vấn nhiệt tình, tận tâm.

Mọi thông tin chi tiết và báo giá van cầu điều khiển khí nén, quý khách hàng vui lòng liên hệ trực tiếp hotline để chuyên viên của chúng tôi kịp thời tư vấn, hỗ trợ.
