Thiết bị van lắp trên đường ống dùng để điều chỉnh áp lực của đường hơi mang tên “van giảm áp hơi ren” để đầu ra luôn luôn có áp lực ổn định không thay đổi và có kiểu kết nối bằng ren.

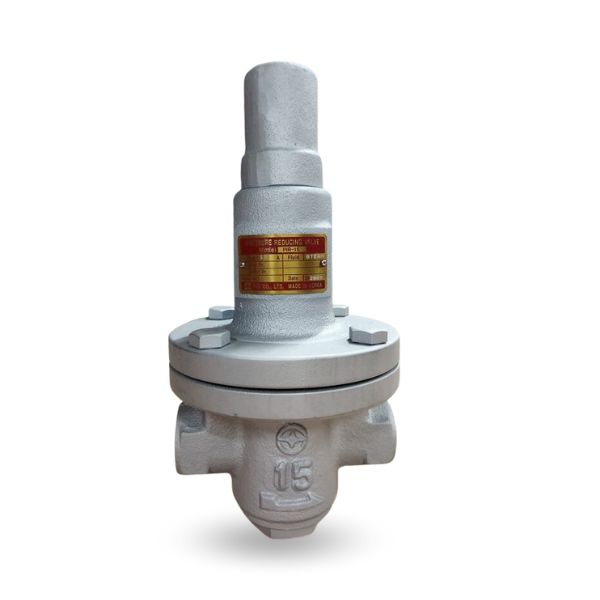

Giới thiệu về van giảm áp hơi ren
Van giảm áp hơi ren điều chỉnh áp lực đầu ra nhờ điều chỉnh lò xo nằm phía trên của van giảm áp. Lò xo ban đầu sẽ chịu nén của bulong, nếu chúng ta cứ xiết chặt lò xo lại thì sẽ là tăng áp đầu ra. Ngược lại nới lỏng lò xo thì sẽ làm giảm áp đầu ra.
Các sản phẩm van giảm áp hơi ren thường lắp cho những đường ống có kích thước nhỏ: DN15, DN20, DN25, DN32, DN40, DN50.
Các hãng van giảm áp hơi ren uy tín hiện nay bao gồm: Samyang, Yooyoun của Hàn Quốc, và Tung Lung của Đài Loan.
>>> Còn có van giảm áp hơi nối ren cũng là thiết bị được ứng dụng rất nhiều trong đường ống. Click xem loại van này Ở ĐÂY nhé.
Cấu tạo của van giảm áp hơi ren
- Vật liệu chế tạo của van giảm áp hơi ren
| NO | Parts name | NO | Parts name | ||
| 1 | Body | Cast iron | 10 | Spring knob | SS41 |
| 2 | Gasket | Asbestos | 11 | Top spring | SUP-6 |
| 3 | Bottom plug | Cast iron | 12 | Spring holder | SS41 |
| 4 | Bottom spring | SUP-6 | 13 | Top cover | Cast iron |
| 5 | Spring knob | PTFE | 14 | Positoning nut | SS41 |
| 6 | Stem | CF8 | 15 | Adjusting screw | SS41 |
| 7 | Stem guide | CF8 | 16 | Top cap | Cast iron |
| 8 | Gasket | Asbestos | 17 | Diaphragm | AIS-301 |
| 9 | Bolt | SS41 |
- Kích thước van giảm áp hơi ren – DIMENSIONS
| MM | INCH | L | H1 | H2 | KG |
| 15 | 1/2″ | 95 | 55 | 185 | 4 |
| 20 | 3/4″ | 95 | 55 | 185 | 4.2 |
| 25 | 1″ | 95 | 55 | 185 | 4.4 |
| 32 | 1.1/4″ | 130 | 72 | 205 | 6.5 |
| 40 | 1.1/2″ | 130 | 72 | 205 | 7 |
| 50 | 2″ | 168 | 90 | 260 | 13 |
Thông số kỹ thuật của van giảm áp hơi ren
- Áp suất làm việc tối đa đầu vào max: 10bar
- Áp suất đầu ra: 0,35 – 8 bar
- Tỷ lệ giảm tối đa: 10:1
- Nhiệt độ làm việc: 220 độ C
- Kiểu lắp: lắp ren
- Môi trường làm việc: hơi, hơi nước
- Vật liệu: thép không rỉ, thép dẻo, gang, gang dẻo
>>> Van giảm áp hơi ren công ty Tuấn Hưng Phát chúng tôi luôn hoạt động với tiêu chí đem lại trải nghiệm và lựa chọn đa dạng cho khách hàng, nên chúng tôi còn rất nhiều những mẫu mã khác nhau. Cùng nhấn vào để xem ngay nhé bạn.
Sơ đồ lắp van giảm áp hơi ren
