Van bướm hàn quốc DN40 – DN100

Mô tả Van bướm hàn quốc DN40, DN50, DN65, DN80, DN100

Van bướm hàn quốc là loại van dùng để đóng mở hoặc điều tiết lưu lượng chất trong đường kính ống bằng với van bướm. Van bướm Hàn Quốc thường được dùng các đường ống lớn từ DN40, DN50, DN65, DN80, DN100. Để tiện hơn và tiết kiệm chi phí nhân công cũng như tối ưu hóa thì Van bướm Hàn Quốc còn được lắp thiết bị điều khiển tự động như: Van bướm điều khiển điện và van bướm điều khiển khí nén.

Van bướm hàn quốc DN40 đến DN100

Để vận hành van bướm chúng ta có 2 cách như sau:

  1. Vận hành theo phương pháp thủ công bằng tay gạt hoặc tay quay của van.

Trên than van có phần tay gạt hoặc tay quay khi chúng ta tác động lên tay van thì lực sẽ tác động lên trục van làm cánh bướm sẽ xoay theo các góc mở khác nhau khi đó dòng tiết lưu chảy qua ống sẽ có lưu lượng khác nhau.

  1. Vận hành theo phương pháp tự động.

Chúng ta sẽ tháo phần tay van ra và lắp thêm bộ điều khiển điện hoặc khí nén với van bướm, khi đấy chúng ta kết nối bộ điều khiển về tủ PLC là có thể điều khiển van đóng mở tự động.

* Xem thêm: Hướng dẫn lắp đặt van bướm

Cấu tạo van bướm hàn quốc

Đĩa van bướm dạng tròn, nơi tiếp xúc với chất lỏng, nămg ở cửa van nhiệm vụ Mở/Đóng

Trục van là một thanh sắt được gắn ở giữa kết nối với tay gạt hoặc tay quay đê tác động phần đĩa van, trực van hoàn toàn làn bằng inox, chông rỉ sét, môi trường áp suất cao.

Gioăng làm kín là nơi nằm trọng phạm vi ở cửa van cho phép đĩa van xoay trong nó. Nhiệm vụ làm kín khi đĩa van đóng, hoàn làm từ cao su cao cấp, hoặc Teplon

Thân van bướm làm từ các chất liệu, van bướm inox, van bướm gang, van bướm thép. Được định vị các lổ ốc cố định để viết với mặt bích của hệ thống đường ống

Chi tiết cấu tạo van bướm

Các loại van bướm thông dụng.

Van bướm gang

  • Thông số kỹ thuật
  • Thân gang cánh inox 304, Ron bằng cao su EPDM
  • Trục tròn bằng inox 304
  • Áp làm việc:  PN16
  • Nhiệt độ chịu được: 80 độ C
  • Kích cỡ: 50A – 350A …
  • Xuất xư: Wonil – Hàn Quốc

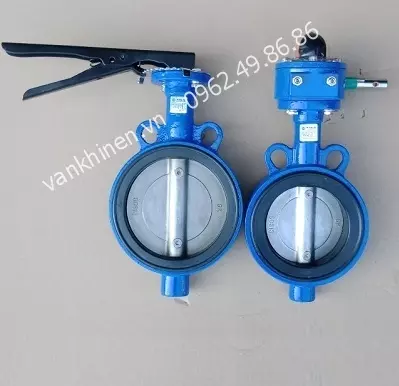

Van bướm hàn quốc gang

Van bướm inox

  • Thông số kỹ thuật
  • Toàn bộ thân bằng inox 304, Ron Teplon
  • Áp lực: 16 kg
  • Nhiệt độ chịu được: 185 độ
  • Kích cỡ: 40A – 400A ..
  • Xuất xứ: Wonil – HQ

Van bướm hàn quốc inox

Van bướm hai mặt bích

Thông số kỹ thuật

Loại van kết nối mặt bích có phần thân lớn và chắc chắn. Chúng kết nối đúng theo tiêu chuẩn mặt bích, giúp van hoạt động ổn định trong điều khiện áp lực cao.

Thông số

  • Size: DN40 – DN350 …
  • Thân van có thể bằng gang hoặc inox 304
  • Ron: EPDM, inox 304
  • Áp lực: Pn10, Pn16
  • Xuất xứ: (Kosaplus – Hàn Quốc) & (Haitiam – Đài Loan)
  • BH: 12 tháng

Van bướm hàn quốc hai mặt bích

Van bướm khí nén hàn quốc – đài loan

Thông số

  • Thân van inox hoặc gang
  • Áp hoạt động: PN10, PN16
  • Áp khí nén: 0 – 8 bar
  • Kiểu tác động: Tác động kép & Tác động đơn
  • Xuất xứ: Korea – Taiwan

Van bướm khí nén hàn quốc

Van bướm điện hàn quốc

Thông số

  • Size: DN40 – D500
  • Áp lực: PN16
  • Điện áp: 24V, 220V, 380V
  • Dạng tác động: On/Off và tuyến tính
  • Xuất xứ: Korea & Taiwan
  • Hàng có sẵn

Van bướm điện hàn quốc

Trên đây là những thông tin cơ bản nhất về van bướm. Hy vọng bài viết giúp các bạn trả lời câu hỏi van bướm là gì, cũng như biết thêm một số dòng van bướm thông dụng. Mong nhận được ý kiến đóng góp của bạn đọc, hãy để lại ý kiến ở phần comment phía dưới nhé! Trân trọng!

Tìm hiểu van bướm kích cỡ DN300
