Van Bi Nhựa

Mô tả sản phẩm van bi nhựa

Van bi nhựa (hay còn gọi là van bi uPVC, PVC) có chất liệu chế tạo hoàn toàn bằng nhựa PVC(hoặc uPVC, cPVC,..), gioăng làm kín EPDM hoặc PTFE. Với kết cấu này, van có thể vận hành tốt trong môi trường nhiệt độ từ -10 đến 60 độ C, áp suất tối đa 10Kgf/cm2.  Sản phẩm được chuyên dụng cho các hệ thống có tính ăn mòn hóa học như hóa chất, nước thải…

Van có các tùy chọn về kiểu điều khiển gồm: dạng tay gạt, điều khiển bằng điện, và điều khiển bằng khí nén. Kiểu kết nối của van bi nhựa chủ yếu ở hai dạng: rắc co và mặt bích.

Thông số kỹ thuật van bi nhựa

• Kích cỡ: từ DN15 – DN50
• Chất liệu: nhựa PVC, uPVC, PH, PPR
• Gioăng làm kín: EPDM
• Nhiệt độ: -10 – 60 độ C
• Điện áp: 220 VAC
• Áp lực: 150 PSI
• Tiêu chuẩn: IP67, IP68
• Đóng mở: ON/OFF hoặc tuyến tính 4 – 20mA
• Xuất xứ: Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

Cấu tạo

Về cấu tạo, van bi nhựa uPVC/PVC được thiết kế tương tự các dòng van bi khác. Cụ thể gồm các bộ phận chính như sau:

• Thân van: được chế tạo bằng vật liệu nhựa uPVC có đặc tính chịu nhiệt độ, chống oxy hóa, không bị biến dạng theo thời gian, kháng hóa chất tốt. Đặc biệt là không phân hủy sinh học nhưng có thể tái sử dụng. Thân van kết nối với đường ống dạng lắp ren hoặc lắp bích tùy thuộc vào kích cỡ đường ống và vị trí lắp đặt.
• Trục van: chất liệu giống thân van, nhựa PVC – uPVC với nhiệm vụ gắn kết và truyền chuyển động từ phần điều khiển xuống đĩa van.
• Đĩa van: chất liệu tương tự thân van, trục van, thiết kế dạng hình tròn đục lỗ xuyên tâm ở giữa. Là bộ phận thực hiện nhiệm vụ đóng, mở, điều tiết và tiếp xúc trực tiếp với dòng chảy lưu chất.
• Gioăng làm kín: được làm bằng cao su EPDM hoặc PTEF có độ bền cao, làm kín tốt, chống rò rỉ lưu chất ra bên ngoài môi trường.
• Bộ phận điều khiển: có dạng thủ công bằng tay gạt hoặc tự động bằng động cơ điện, bộ điều khiển khí nén. Tùy thuộc vào kích cỡ, vị trí, môi trường ứng dụng để lựa chọn sản phẩm phù hợp.

Ưu và nhược điểm của van bi nhựa

Ưu điểm

• Thiết kế đơn giản, trọng lượng nhẹ nên tiện lợi, dễ dàng cho quá trình lắp đặt, vận chuyển cũng như bảo dưỡng, bảo trì.
• Vật liệu chế tạo nhựa uPVC, PVC có nhiều đặc tính tốt giúp: van bi kháng hóa học trong phạm vi nhiệt độ và áp lực cho phép, chịu sự khắc nghiệt của thời tiết, ít bị biến dạng, chống ăn mòn, oxy hóa cực tốt. Và có thể tái chế được 7 lần và tổng tuổi thọ là 240 – 280 năm.
• Có khả năng chống cháy tốt, khó hòa tan trong các hóa chất hữu cơ.
• Ở điều kiện nhiệt độ bình thường cứng, nhẹ và dẻo dai.
• Phần điều khiển đa dạng: thủ công bằng tay quay, tay gạt hoặc tự động bằng điều khiển điện, khí nén.
• Được sản xuất chủ yếu dành riêng cho môi trường nước thải, hóa chất có tính ăn mòn. Ngoài ra cũng được ứng dụng trong hệ thống nước sạch, khí nén, hơi…
• Van bi nhựa dạng tự động điện, khí nén có thời gian đóng mở nhanh, vận hành linh hoạt.
• So với van bi nhựa PPH và van bi nhựa PPR có nhiều đặc tính tốt hơn về độ bền, khả năng chịu nhiệt, môi trường ứng dụng.

Nhược điểm

• Chịu nhiệt độ kém, trung bình chỉ trong khoảng 0 – 65 độ C, van bi nhựa PVC có mức nhiệt cao hơn 100 độ C.
• Chỉ hoạt động được trong điều kiện nhiệt độ, áp lực trong giới hạn cho phép.

Phân loại van bi nhựa

Về phân loại van bi bằng nhựa dựa vào kết cấu, kiểu kết nối, kiểu điều khiển có thể phân chia thành rất nhiều loại khác nhau. Cụ thể:

Theo kết cấu

• Van bi nhựa 2 ngã

Dòng van bi này được thiết kế cho phép dòng chảy lưu chất lưu thông hoặc đóng qua 2 cửa van. Ứng dụng để điều hướng hoặc phân chia dòng chảy theo các hướng khác nhau.

• Van bi nhựa 3 ngã

Là dòng sản phẩm cho phép dòng chảy lưu chất lưu thông qua cả 3 cửa tại cùng một thời điểm. Hoặc đóng 1 cửa lưu thông 2 cửa. Kiểu dáng thiết kế dạng chữ T hoặc dạng chữ L. Ứng dụng trong hệ thống có nhu cầu phân chia dòng chảy theo nhiều hướng.

Theo kiểu kết nối

• Van bi nhựa lắp ren

Ưu điểm tiện lợi, nhỏ gọn, lắp đặt dễ dàng, nhanh chóng, không yêu cầu kỹ thuật cao, kích cỡ nhỏ từ DN50 trở xuống. Thông thường được lắp đặt tại những vị trí mang tính linh động có nhu cầu tháo lắp thường xuyên. Ứng dụng nhiều trong môi trường nước sạch.

• Van bi nhựa lắp bích

Là kiểu van bi mặt bích – kiểu kết nối thông dụng nhất, được sử dụng nhiều trong các hệ thống, công trình có quy  mô, kích thước lớn. Thiết kế mặt bích ở 2 bên thân van, tiêu chuẩn JIS, BS, DIN… kích cỡ từ DN50 trở lên. Ưu điểm có khả năng làm kín tốt, chống rò rỉ lưu chất ra bên ngoài, chống rung lắc và đảm bảo an toàn, chắc chắn cho hệ thống khi vận hành.

• Van bi nhựa hàn kín

Là dạng kết nối mang tính cố định nên phù hợp với những vị trí có nhu cầu cố định trong thời gian dài. Ưu điểm độ kín tuyệt đối, đảm bảo không rò rỉ tuy nhiên khi lắp đặt khá phức tạp và ứng dụng cũng khá hạn hẹp. Do đó so với dạng lắp bích hay lắp ren ít được sử dụng hơn.

Theo kiểu điều khiển

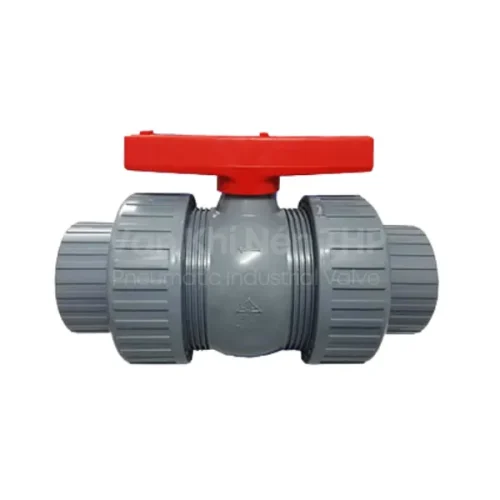

• Van bi nhựa tay gạt

Được thiết kế kích cỡ nhỏ vì cơ chế vận hành thủ công dùng hoàn toàn bằng sức người. Khi điều khiển van hoạt động đóng mở hay điều tiết dòng chảy chỉ cần gạt phần tay gạt 1 góc 90 độ hoặc nhỏ hơn tùy nhu cầu. Ưu điểm tiện lợi, vận hành dễ dàng, không đòi hỏi kỹ thuật cao. Tuy nhiên không dùng được trong hệ thống có quy mô lớn.

• Van bi nhựa tay quay

Được chế tạo phần điều khiển là tay quay vô lăng kết hợp với hộp số trợ lực gồm các bánh răng. So với dạng tay gạt vận hành sẽ nhẹ nhàng hơn vì có thêm hộp số trợ lực và kích cỡ van cũng lớn hơn. Cơ chế hoạt động đơn giản chỉ cần xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ để đóng, mở van

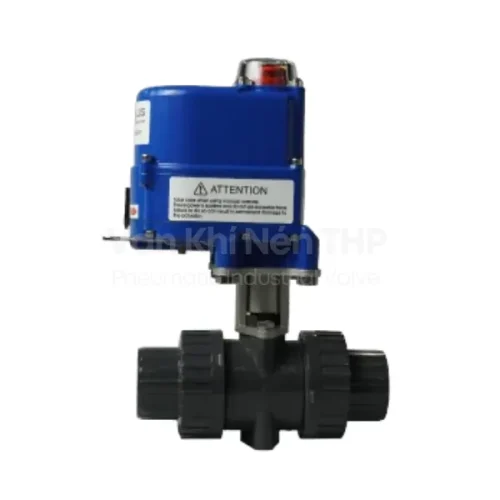

• Van bi nhựa điều khiển điện

Được thiết kế gồm 2 phần: thân van bi cơ và điều khiển là động cơ điện dạng ON/OFF đóng mở hoàn toàn hoặc tuyến tính đóng mở theo các góc độ khác nhau. Ưu điểm vận hành hoàn toàn tự động chỉ cần cấp nguồn điện áp thích hợp, giúp hệ thống tiết kiệm chi phí nhân công, đóng mở nhanh. Ứng dụng rộng rãi trong các hệ thống mang tính tự động hóa, quy mô lớn, vị trí lắp đặt phức tạp, môi trường độc hại…

• Van bi nhựa điều khiển khí nén

Được xem là dòng van bi nhựa an toàn nhất so với cả dạng điều khiển điện vì nguồn năng lượng sử dụng để vận hành van là khí nén. Về thiết kế tương tự dạng điện, điểm khác biệt phần điều khiển là bộ truyền động khí nén có thể chuyển hóa khí nén thành cơ năng. Ưu điểm vận hành linh hoạt, đóng mở nhanh, tiện lợi, phù hợp với nhiều môi trường, vị trí khác nhau.

Tham khảo: Sản phẩm van bi inox | Van bi thép chất lượng cao, giá tốt.

Ứng dụng của van bi nhựa

Như đã giới thiệu từ đầu, van bi nhựa uPVC đã và đang được sử dụng rộng rãi, phổ biến trong rất nhiều hệ thống, môi trường khác nhau. Bên cạnh môi trường chuyên dụng là hóa chất, nước thải có tính chất ăn mòn. Dưới đây là một số ứng dụng điển hình:

• Trong hệ thống đường ống cấp thoát nước sạch phục vụ sinh hoạt tại các hộ gia đình, khu dân cư…
• Trong hệ thống tưới tiêu trong nông nghiệp hoặc đài phun nước.
• Trong các khu công nghiệp, nhà máy sản xuất thực phẩm đồ uống…
• Trong các nhà máy thủy điện, trạm bơm..

Vankhinen-THP cung cấp các sản phẩm van – vật tư đường ống uy tín, chất lượng. Đơn vị đang nhập khẩu và phân phối trực tiếp đa dạng các loại van bi nhựa uPVC, van bi PVC, van bi cPVC từ các thương hiệu lớn: Haitima, Kosaplus… Quý khách có nhu cầu tìm mua hàng hãy lựa chọn Vankhinen-THP, chúng tôi cam kết sản phẩm chất lượng, chính hãng cùng dịch vụ chăm sóc chuyên nghiệp và giá thành cạnh tranh. Mọi thông tin chi tiết liên hệ ngay hotline để được hỗ trợ, tư vấn.
