Van cánh bướm điều khiển khí nén | Nhập khẩu trực tiếp | Hàn Quốc, Đài Loan | Giá rẻ nhất. Hiện Tuấn Hưng Phát đang cung cấp các dòng van chính hãng đến từ nhiều thương hiệu nổi tiếng như: Haitima – Đài Loan, Kosaplus – Hàn Quốc, Wonil – Hàn Quốc. Vì thế, nếu bạn cần tư vấn chi tiết và mua hàng tại những đơn vị uy tín, chất lượng, Tuấn Hưng Phát sẽ là nơi đáp ứng tốt các yêu cầu mà quý khách hàng đưa ra. Bởi ngoài việc cam kết hàng chính hãng 100%, chúng tôi còn hỗ trợ nhiều ưu đãi lớn với các chế độ bảo hành lên đến 12 tháng.

Giới thiệu về van cánh bướm điều khiển khí nén

Trước tiên chúng ta cần làm rỗ một số từ kỹ thuật:

Van cánh bướm là gì? Van cánh bướm chính là van bướm là thiết bị dùng để đóng mở trên đường ống, van được thao tác bằng cơ khí, tức bằng tay (có thể là vô lăng hoặc tay gạt)

Van cánh bướm điều khiển khí nén là gì? Đây là loại van bướm không còn sử dụng loại điều khiển bằng cơ như: tay gạt, vô lăng nữa sẽ lắp thêm 1 bộ điều khiển khí nén – chính là xy lanh kép – Pnuematic actutor để điều khiển cánh bướm nhờ vào lực tác động từ hệ thống khí nén.

Van cánh bướm điều khiển khí nén có các hãng của Đài Loan, Hàn Quốc, EU, G7, Nhật Bản, Trung Quốc.

Chúng tôi là đơn vị nhập khẩu trực tiếp và phân phối độc quyền các dòng van cánh bướm điều khiển khí nén của Hãng: Haitima – Đài Loan, Kosaplus – Hàn Quốc. Đây cũng là một trong 2 hãng van khí nén có giá thành thấp nhất thị trường mà chất lượng không hề thua kém các sản phẩm khác.

Van cánh bướm điều khiển khí nén: có vật liệu bằng gang, inox, nhựa và được sử dụng cho rất nhiều môi trường khác nhau: nước, khí nén, chất lỏng, nước thải, xi măng, chất rắn như cát, bột cám, bột, v.v….

Van cánh bướm điều khiển khí nén cũng có đa dang kích cơ từ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1500

>>> Van bướm điều khiển khí nén tác động kép, một dòng van với nhiều tính năng đặc biệt và hữu ích cho hệ thống đường ống công nghiệp. Bạn có thể nhấn vào tên sản phẩm để tham khảo ngay

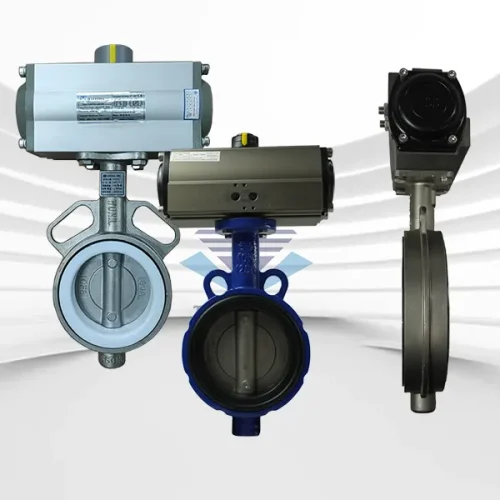

Hình ảnh của van cánh bướm điều khiển khí nén:

Hình ảnh - van cánh bướm điều khiển khí nén - Thân gang, cánh inox 304, loại tuyến tính 4 ~ 20mA, hãng sản xuất Haitima - Đài loan
Hình ảnh – van cánh bướm điều khiển khí nén – Thân gang, cánh inox 304, loại tuyến tính 4 ~ 20mA, hãng sản xuất Haitima – Đài loan
Hình ảnh - van cánh bướm điều khiển khí nén - Thân inox, cánh inox, gioăng teflon - Hãng sản xuất: Kosaplus - Hàn Quốc
Hình ảnh – van cánh bướm điều khiển khí nén – Thân inox, cánh inox, gioăng teflon – Hãng sản xuất: Kosaplus – Hàn Quốc
Hình ảnh - van cánh bướm điều khiển khí nén - Vật liệu nhựa UPVC, Gioăng EPDM, Hãng : Kosa plus - Hàn Quốc
Hình ảnh – van cánh bướm điều khiển khí nén – Vật liệu nhựa UPVC, Gioăng EPDM, Hãng : Kosa plus – Hàn Quốc

>>> Còn rất nhiều những sản phẩm khác của dòng van van bướm điều khiển bằng khí nén

Thông số kỹ thuật van cánh bướm điều khiển khí nén:

  • Kích cỡ:  DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1500
  • Vật liệu tạo nên thân van: Gang, Thép, Inox
  • Seal: EPDM, FPM (Viton)
  • Seat: Van Bi: PTFE; Van Bướm: EPDM, FPM, NBR, HYPALON
  • Trục van bướm: Sử dụng chất liệu SUS410 (Thông thường) hoặc SUS304, SUS316 (Dựa theo yêu cầu từ phía bên đơn vị đầu tư)
  • Dải đo của sản phẩm: Van Bi: 1/2”DN15 – 4”DN100; Van Bướm: 2”DN50 – 24”DN600
  • Tiêu chuẩn mặt bích: ANSI, JIS, DIN
  • Kiểu nối: dạng Hàn, lắp ren và lắp bích
  • Áp suất khí điều khiển: 1 – 10 bar
  • Kiểu hoạt động phong phú: Double Acting hoặc Spring Return
  • Áp suất làm việc Max: PN16 Bar

Nguyên lý làm việc của van cánh bướm điều khiển khí nén

Van cánh bướm điều khiển khí nén

Van cánh bướm điều khiển khó nén hoạt động hoàn toàn tự động nhờ vào hệ thống truyền động bằng khí nén. Chúng hiện đang có 2 kiểu tác động đó là: tác động đơn và tác động kép. Cách thức hoạt động của 2 loại này sẽ có đôi chút khác biệt. Cụ thể là:

Van cánh bướm điều khiển khí nén tác động kép

Dạng van này sẽ hoạt động dựa trên nguyên lý cấp khí nén cho cả 2 lần đóng mở van. Ban đầu van đang trong trạng thái đóng hoàn toàn. Khi chúng ta cung cấp khí nén vào khoang giữa của 2 piston – bánh răng trong bộ truyền động khí nén.

Áp lực của khí nén sinh ra sẽ khiến piston bị đẩy sang 2 bên và bánh răng hoạt động, làm cho trục van và cánh bướm xoay theo. Từ đó, van sẽ được mở ra giúp dòng lưu chất đi qua dễ dàng. Còn khi muốn đóng van lại, chúng ta cũng sẽ thực hiện việc cấp khí nén cho khoang bên ngoài của 2 piston – thanh răng. Khí nén sẽ tạo ra áp lực để ép piston và thanh răng trở về vị trí ban đầu. Từ đó, trục van và cánh bướm cũng xoay theo chiều ngược lại và đóng van.

Van cánh bướm điều khiển khí nén tác động đơn

Với nguyên lý hoạt động của tác động đơn thì rất đơn giản. Chúng ra chỉ cần cấp khí 1 lần cho chu trình mở van. Ban đầu van sẽ ở trạng thái đóng hoàn toàn nhờ vào lực đàn hồi của lò xo. Khi chúng ta cấp khí nén cho khoan bên trong giữa piston và bánh răng.

Áp lực làm việc sinh ra lớn hơn so với lực đàn hồi của lò xo giúp ép piston sang 2 bên và tạo lực momen xoắn giúp đĩa van xoay 1 góc 90 độ để mở van. Và khi đóng thì chỉ cần ngưng cấp khí, áp lực của khí nén sẽ dần nhỏ lại và thấp hơn so với lực đàn hồi của lò xo. Từ đó, lò xo sẽ đưa piston và bánh răng quay lại vị trí ban đầu.

Chú ý là khi sử dụng van bướm điều khiển khí nén tác động đơn cần phải cung cấp khí nén liên tục trong suốt thời gian hoạt động về van mở.

Những ưu nhược điểm của van cánh bướm điều khiển khí nén

van cánh bướm điều khiển khí nén
Ưu nhược điểm của van cánh bướm điều khiển khí nén

Ưu điểm

– Van được dùng rất an toàn, có thể nói là dòng van điều khiển an toàn nhất.

– Van có thể dùng cho quá trình đóng mở nhanh

– Van có chi phí thấp nhất hiện nay nên phù hợp với chi phí đầu tư ban đầu cho chủ đầu tư.

– Van lắp đặt quá dễ dàng bằng kiểu lắp mặt bích

– Van dễ dàng bảo trì, sữa chữa, thay thế.

– Van có độ bền cao so với các dòng khác hiện nay.

Nhược điểm

– Chỉ sử dụng phù hợp trong các môi trường có áp suất thấp.

– Van cánh bướm điều khiển khí nén không nên làm dụng quá chức năng điều tiết dòng chảy. Vì nó sẽ làm ảnh hưởng tới hiệu quả và độ bền của chúng trong thời gian dài sử dụng.

Mong rằng, qua những thông tin về dòng van cánh bướm điều khiển khí nén trên sẽ giúp bạn đọc hiểu hơn về sản phẩm này. Nếu bạn có những vướng mắc nào liên quan đến sản phẩm hãy liên hệ ngay với chúng tôi để được giải đáp nhé!
