Van bi điện

Van bi điện được coi là một dòng van công nghiệp không thể thiếu được trong các hệ thống đường ống hiện nay. Vì khi sử dụng dòng van này thì các thao tác được thực hiện một cách chính xác, linh động và làm tăng tính tự động hóa cho hệ thống. Vậy dòng van bi điện này có điểm gì đặc biệt? Cấu tạo và nguyên lý hoạt động ra sao? Hãy cùng Tuấn Hưng Phát tìm hiểu ở bài dưới đây nha.

Giới thiệu về van bi điện

Van bi điện hay còn được gọi bằng một cái tên quen thuộc khác: van bi điều khiển bằng điện. Đây là loại van mà khi chúng ta cấp điện sẽ làm cho van đóng hoặc mở.

Có 2 loại van bi điện đó là dạng van hoạt động dựa vào màng và từ nên thường được gọi là van điện từ: Tức là khi có tác động điện sẽ sinh ra từ, lực từ của van sẽ hút màng van sinh ra hiện tượng xuất hiện tình trạng đóng mở của van. Còn 1 loại van điện khác nữa là van động cơ điện linh hoạt, động cơ điện quay, giúp van quay 1 góc vừa đủ tạo ra hiện tượng đóng mở van.

Van bi điện chính là dòng van bi điều khiển chính là  bằng mô tơ điện: Van gồm 2 phần chính: là phần mô tơ điện tử và thiết kế chính phần thân van bi.

>>> Rắc co giúp việc nối ống, lắp đặt ống và tháo rời dễ dàng, Van bi điều khiển điện kiểu lắp ren là một dòng van bi như vậy. Tôi chắc chắn nó sẽ giúp ích cho hệ thống vận hành của bạn rất nhiều. Nhấn vào để xem ngay

Chi tiết các thông số kỹ thuật của van bi điện

• Kích thước van bi thông dụng: DN15 ~ DN200 (DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200)
• Chất liệu phần thân van: Inox 304, 316, Nhựa
• Thông số lắp đa dạng: Ren, rắc co, Mặt bích
• Môi trường có thể lắp đặt, sử dụng: Nước, khí nén, gas, dầu, nước nóng, hơi nóng
• Điện áp sử dụng sử dụng cho van: 24V, 220V, 380V
• Áp lực làm việc có thể chịu tải: PN16, PN25, PN10
• Kiểu hoạt động thông thường của van bi: On.OFF hoặc tuyến tính.
• Thương hiệu sản xuất: Haitima, Kosaplus, UniD, UM-1, UM-2, UM-3, Alohan, Sypa
• Van bi nhập khẩu chính hãng: Đài loan, Hàn Quốc, Nhật Bản

>>> Ngoài ra, chúng tôi cũng không quên mình phải cung cấp nhiều hơn những lựa chọn cho khách hàng để có những lựa chọn tối ưu nhất. Cùng xem thêm sản phẩm Van bi điều khiển bằng điện của Tuấn Hưng Phát.

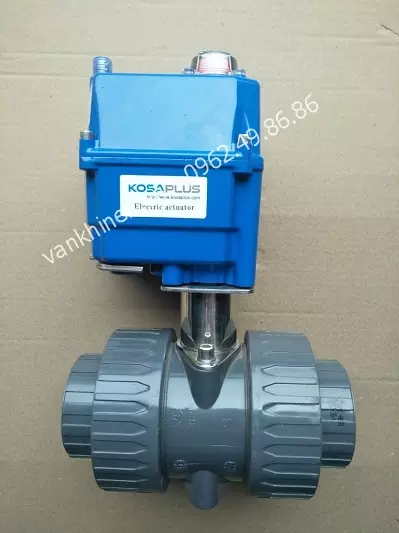

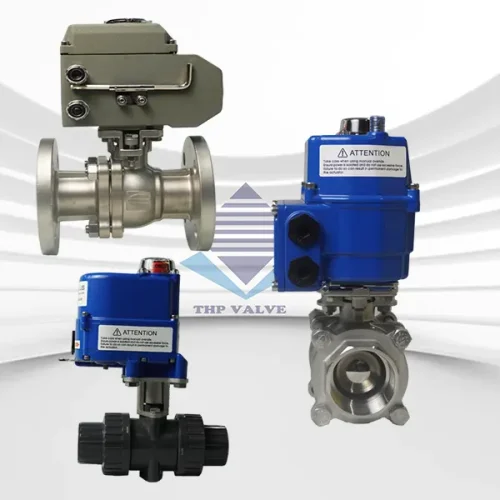

Một số hình ảnh thực tế của van bi điện mà chúng tôi đang cung cấp:

Phân loại van bi điện hiện có trên thị trường

Van bi điện về cơ bản được chia làm 2 loại theo chức năng của van:

• Van bi điện thiết kế on.off :Là loại van bi điện đơn giản nhất chỉ có 2 vị trí nhất định trong suốt quá trình hoạt động chính thức của van đó là vị trí mở ( ON) và vị trí đóng (OFF). Van bi điện ON. OFF này được sử dụng hiệu quả nhiều hơn cả vì nó thông dụng áp dụng được cho nhiều hệ thống và giá thành của nó cũng tương đối rẻ so với các dòng trên thị trường
• Van bi điện dạng tuyến tính: Đây là loại van mà có thể đóng mở trực tiếp theo góc đã được cài đặt sẵn, dùng để điều tiết lưu lượng chảy qua van. Van nhận tín hiệu điều khiển chính từ khoảng 4 ~ 20mA giúp van có thể điều chỉnh được nhiều góc mở khác nhau trong quá trình vận hành.
• Van bi điện thân 2 ngã: Đây cũng là loại van thông dụng được sử dụng nhiều nhất khi nó có 1 đầu vào và 1 đầu ra của lưu lượng của dòng chảy thích hợp trong khi sử dụng
• Van bi điện thân 3 cửa: Đây là dòng van mà ít được sử dụng hơn trong thực tiễn bởi chúng có 3 cửa thông nhau hoặc 2 cửa thông nhau được thiết kế sẵn có, trong đó có 1 cửa vào và 1 cửa ra. Chúng sẽ được rẽ trái hoặc rẽ phải tùy thuộc vào hệ thống lúc bạn thiết kế

Ngoài ra van bi điện còn được phân loại theo các khác đó là dựa vào vật liệu chế tạo để sử dụng hiệu quả nhất được cho các môi trường khác nhau, cụ thể đó là:

• Van bi điện chất liệu bằng inox: Loại này khá thông dụng và được sử dụng rộng rãi cho các môi trường làm việc như: nước sạch, nước thải, nước biển, nước mưa, khí nén, hơi nước nóng.
• Van bi điện chất liệu bằng nhựa: Loại này thích hợp sử dụng hiệu quả nhất cho môi trường có axit ăn mòn, có hóa chất, hoặc trong môi trường thực phẩm dược phẩm cần độ an toàn cao khi làm việc.

Ưu điểm của van bi điện trong quá trình sử dụng là gì?:

Việc sử dụng van bi điện rong các hệ thống vận hành nước, khí thải mang lại cho khách hàng rất nhiều lợi ích và ưu điểm:

• Độ bền sản phẩm khi sử dụng cao, vì chúng chạy hết hành trình là tự động van ngừng hoạt động.
• Thời gian đóng mở khi làm việc chậm 20s cũng giúp khách hàng điều tiết lưu lượng chất thải vào ra dễ dàng
• Lưu chất qua thải vào ra trong đường ống lớn, giúp cho van vận chuyển thuận lợi được lưu chất qua van với số lượng nhiều
• Van sử dụng được cho nhiều môi trường làm việc khác nhau: nước sạch, nước nóng, chất thải,v.v…
• Van bi điện có chi phí đầu tư thấp
• Van bi điện có tuổi thọ rất lâu do chất liệu bền bỉ có thể lên đến hàng chục, 2 chục năm
• Tiện lợi hơn trong quá trình điều khiển, vận hành, sử dụng
• Van bi điện có thể kết nối trực tiếp với tủ điện với hệ thống điều khiển PLC tiện dụng, an toàn trong quá trình sử dụng
• Van có hệ thống báo tín hiệu vị trí chính xác nhất trong trạng thái đóng mở cho van giúp quan sát từ xa hiệu quả nhất mà không phải đến tận chỗ lắp đặt mới biết.

Nguyên lý hoạt động của van bi điện là gì?

Van bi điện có chế độ đóng mở chậm từ 2-5 giây, khi được cấp điện van bi sẽ chuyển từ trạng thái đóng sang trạng thái mở. Trong bộ điều khiển chính của van bi sẽ có công tắc giới hạn hành trình tự động, khi ngắt điện động cơ quay hành trình hết 90 độ và ngược lại. Với chức năng này thì van bi này sẽ giúp động cơ không bị ngâm điện liên tục, nhờ đó giúp tăng tuổi thọ so với các dòng van điện phải ngâm điện trong thời gian dài.

Nguyên lý của van bi điện On Off

Dòng van bi điều khiển điện dưới dạng on off có thể cài đặt van nằm ở trạng thái đóng hoặc mở. Khi tiến hành cấp điện 24v, 220v, 380v vào mô tơ điện quay, chuyển lực quay xuống trực van bi cho phép van chuyển từ trạng thái đóng sang trạng thái mở và từ trạng thái mở sang đóng.

Bộ điều khiển điện on off có sẵn một bộ công tắc giới hạn hành trình cho phép van tự động ngắt điện khi hết một quá trình xoay 80 độ đóng mở. Như vậy trong suốt một quá trình vận hành van bi đóng mở và tự động ngắt điện khi cần là ưu điểm nổi bật nhất so với các dòng van điện từ.

Để đóng mở hệ thống điều khiển on off đúng lúc chỉ cần chỉnh chuyển mạch và cấp điện, van sẽ hoạt động và thực hiện đúng hành trình.

Nguyên lý của van bi điện tuyến tính khi hoạt động

Cũng giống như thiết kế van bi điện on off thì các dòng van bi điện tuyến tính đều dùng nguồn điện 24V.DC , 220V.AC, 380V.AC  để vận hành và hoạt động.

Dòng van bi điện tuyến tính sử dụng bộ điều khiển chính là Modilating type cho phép nhận tín hiệu điều khiển đóng mở theo các góc khác nhau thông qua tín hiệu đưa vào. Đồng thời giúp kiểm soát vị trí góc mở là bao nhiêu?

Cấu tạo của van bi điện

Thông thường các dòng van bi điện trên thị trường đều có 2 bộ phận chính là bộ phận điều khiển điện và bộ phân van bi.

Cấu tạo bộ điều khiển điện

Bộ điều khiển điện gồm 2 loại chính. Điều khiển van on.off và điều khiển phần van tuyến tính. Tùy thuộc vào ứng dụng và nhu cầu sử dụng của hệ thống bạn có thể lựa chọn phù hợp.

Nguồn điện áp thường sử dụng cho bộ điều khiển này là điện áp một chiều 24c DC hoặc điện áp xoay chiều 220v AC và 380v AC. Tuy nhiên bạn nên căn cứ vào môi trường, mục đích sử dụng để sử dụng đúng nguồn điện, tránh gây hư hỏng.

Bộ điều khiển có tay qua, cờ lê, lục lăng để sử dụng trong trường hợp có sự cố mất điện xảy ra.

Cấu tạo van bi có tán

Van bi có 5 loại kết nối chính: Van bi ren, van bi mặt bích, van bi clamp, van bi 3 PC, van bi rắc co…Bạn có thể dựa vào thiết kế đường ống của mình để lựa chọn chính xác tiêu chuẩn kết nối phù hợp với hệ thống chung.

Đối với phần van bi điều khiển bằng điện có chất liệu van là inox, van bi nhựa PVC, van bi thép, van bi gang, van bi bằng đồng. Bởi như vậy sẽ đảm bảo được độ bền cho thiết bị và độ an toàn cho hệ thống.

Cần lưu ý gì khi chọn mua van bi điều khiển?

Khi tìm mua các sản phẩm van bi điều khiển điện, các bạn nên lưu ý đến một số thông tin sau:

• Kiểm tra chi tiết lưu chất hoạt động bên trong hệ thống như dùng nước, dùng khí hơi thông thường thì nên chọn van bi gang. Còn đối với lưu chất có nhiệt độ cao hơn nên dùng thân van bi kết cấu inox. Đối với hóa chất ăn mòn cao nên dùng thân van bi bằng nhựa.
• Kiểm tra kích thước đường ống, kiểu lắp đặt thế nào để chọn thiết kế van bi phù hợp.
• Ưu tiên chọn các sản phẩm van bi điều khiển có xuất xứ phù hợp với từng công trình, hệ thống theo tiêu chuẩn Đài Loan, Hàn Quốc, Trung Quốc.
• Trước khi chọn mua nên kiểm tra giấy tờ sản phẩm chính hãng, chất lượng tốt, chế độ bảo hành sản phẩm.
• Chọn địa chỉ mua hàng uy tín, được nhiều người dùng tin tưởng trên thị trường như Tuấn Hưng Phát.

Với mỗi dòng van bi điều khiển có nhiều kích cỡ, chất liệu,, xuất xứ khác nhau, nên giá thành cũng đa dạng. Vì thế để có thể chọn được van bi phù hợp với túi tiền của bạn, phù hợp với thiết kế chung của hệ thống vận hành bạn đang điều khiển, hãy liên hệ ngay đến Tuấn Hưng Phát để được tư vấn và báo giá miễn phí.
