Khớp nối cao su lắp bích

Khớp nối cao su mặt bích là gì?

Trên thực tế, quá trình thi công tại các nhà máy cấp nước, các tòa nhà, máy bơm nước, chúng ta dễ dàng tìm thấy các khớp nối mềm cao su ở đây. Vậy chính xác, khớp nối mềm cao su này là gì? Khớp nối mềm cao su mặt bích được hiểu như thế nào? Sau đây, chúng ta sẽ tìm hiểu cụ thể về 2 khái niệm trên là gì nhé!

Khớp nối mềm cao su là dòng khớp nối mềm được làm từ chất liệu cao su được lắp đặt ở giữa các đường ống hay đặt trên các đường ống cứng cố định quá dài. Khớp nối mềm cao su này còn có chức năng chống rung trên đường ống. Từ đó, chúng giúp bảo vệ các thiết bị, đường ống trên toàn hệ thống an toàn.

Còn dòng khớp nối mềm cao su mặt bích cũng có thiết kế tương tự như dòng khớp nối mềm cao su bình thường. Nhưng điểm khác biệt duy nhất chính là nó kết nối với đường ống, các thiết bị khác bằng dạng mặt bích. Sản phẩm này ngoài việc chống rung, chúng còn giúp bảo vệ máy bơm khỏi các sự thay đổi về áp suất, nhiệt độ và tiếng ồn rất tốt.

Khớp nối mềm cao su mặt bích còn được gọi với tên gọi là bộ giảm xóc, giảm tiếng ồn, giảm xóc ống. Khớp nối cao su này sẽ kết hợp với mềm cao su và đầu nối mềm. Chúng có những khớp nối linh hoạt từ ống kim loại. Bên trong của thiết bị này là ống kim loại, dây vải nylon tăng cường. Còn bao bên ngoài là lớp cao su tổng hợp và mặt bích làm từ kim loại. Và sản phẩm này có thể sử dụng trong mức áp suất cao hơn so với dòng khớp nối thông thường.

Sản phẩm này có tính tính chịu nhiệt, chịu áp lực tốt, có độ linh hoạt, độ dịch chuyển lớn với độ lệch ống luôn cân bằng. Từ đó, chúng có khả năng giảm tiếng ồn, hấp thu độ rung và tiện lợi hơn trong quá trình lắp đặt.

Khớp nối mềm cao su mặt bích là loại khớp nối mềm bằng cao su kết nối theo dạng 2 mặt bích với đường ống. Thiết bị này cũng giúp cho sự giãn nở đường ống đảm bảo an toàn khi dùng. Đồng thười, chúng cũng giúp cho việc lắp đặt với các thiết bị, đường ống thuận lợi hơn. Ngoài ra, chúng cũng có chức năng chống làm vặn ống trong quá trình vận hành môi chất bên trong ống.

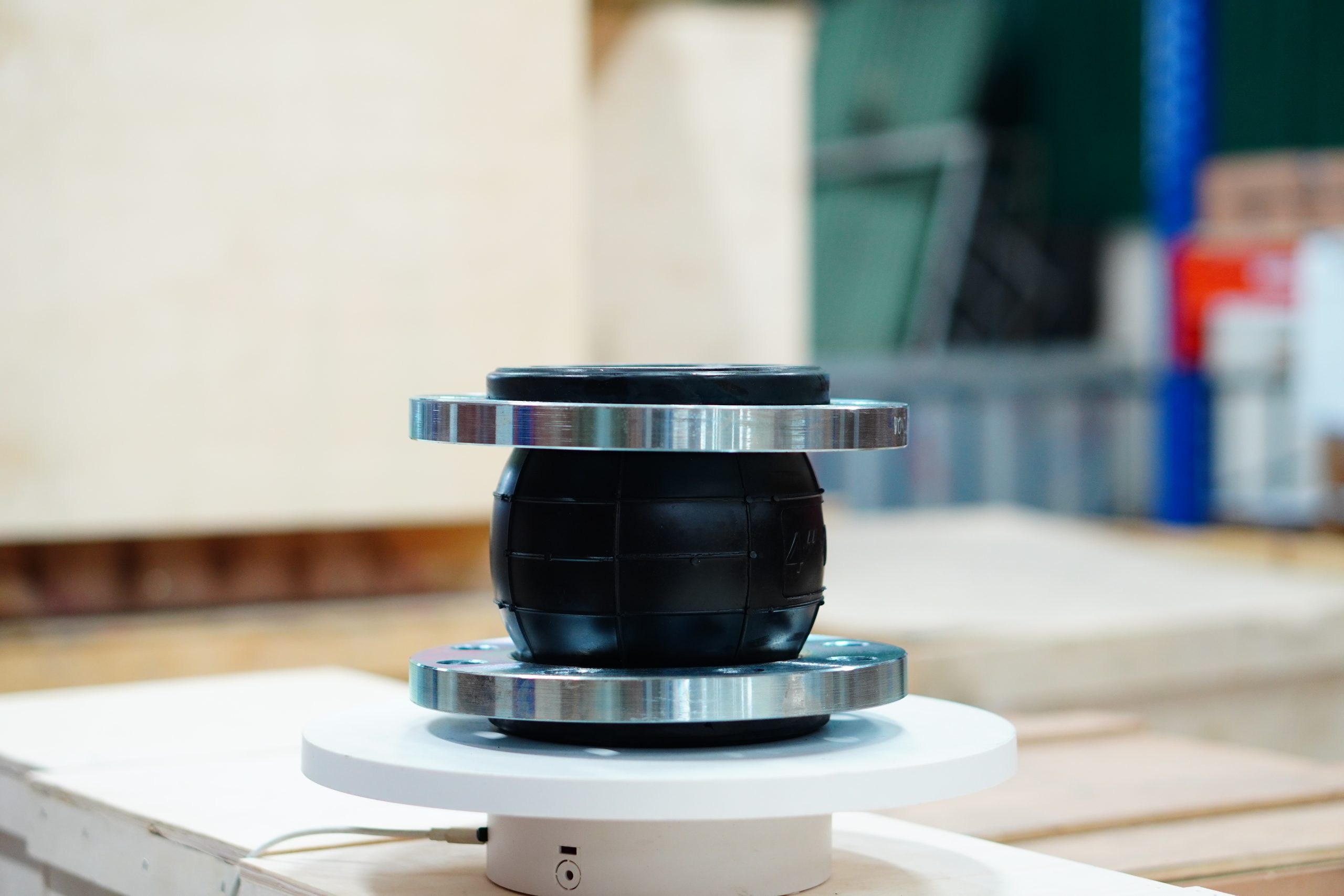

Hình ảnh thực tế của khớp nối cao su mặt bích

Cấu tạo của khớp nối cao su mặt bích

• Được định dạng theo tiêu chuẩn mặt bích quốc tế ANSI, DIN, BS.
• Kiểu: mặt bích đơn hình cầu, ghép đôi cầu hay hình cầu đôi cầu nối chung
• Thân chính: EPDM, NR, NBR, cao su tổng hợp
• Lining: Sử dụng loại vải chinlon dây
• Khung : Làm từ các lloaij thép cứng dây
• Flange: Chế tác từ thép carbon hoặc thép không gỉ

Thông số kỹ thuật của khớp nối cao su mặt bích

– Thân: Cao su tổng hợp

– Đệm: Thép

– Mặt bích: Thép mạ kẽm, thép, Inox

– Tiêu chuẩn mặt bích: Tiêu chuẩn BS, JIS,  DIN

– Áp lực: 10K, 16K, 7K

– Nhiệt độ làm việc: -10 ~ 80 độ C

– Môi trường: Nước, nước thải, nước biển, khí, Axit loãng

Khớp nối cao su mặt bích được sử dụng ở đâu?

Khớp nối mềm cao su mặt bích thường được sử dụng phổ biến trong các đường ống và máy bơm. Có thể kể tên một vài các ứng dụng trong nhiều ngành công nghiệp sau đây:

• Sử dụng trong các đường dây máy bớm hút và phân phối cho các hệ thống thông gió, điều hòa không khí và lắp đặt nước lạnh.
• Tháp làm mát, quạt tại các đường ống đơn vị.
• Sử dụng trong hệ thống vệ sinh hoặc hệ thống PCCC.
• Hệ thống kiểm soát mức độ ô nhiễm để thoát và xử lý nước thải.
• Sử dụng trong các hệ thống đường ống nói chung tại nhiều nhà máy.
• Sử dụng trong hệ thống làm mát biến, máy phát điện, sản xuất giấy, bột giất và dây chuyền chấn lưu,…

Các đặc điểm nổi bật của khớp nối cao su mặt bích

– Khớp nối mềm cao su mặt bích giúp làm giảm đáng kể tiếng ồn và độ rung cho hệ thống đường ống. Chúng cũng giúp đường ống chuyển hướng từ thắng sang cong theo 1 góc nhất định và giúp ống có thể xoay quanh chúng. Qua đó làm cho quá trình lắp đặt trở nên đơn giản hơn.

– Thiết bị kết nối với đường bằng mặt bích inox. Do đó, chúng có thể sử dụng được trong nhiều môi trường làm việc khác nhau như: môi trường có tính axit, bazo, xăng dầu, chất ăn mòn và có khả năng chịu nhiệt tốt.

– Vì vật liệu được làm từ chất liệu cao su nên có đôh bền cao và dễ lắp đặt. Bên cạnh đó, nó cũng có khả năng đàn hồi cao.

– Khi lắp đặt có thể dùng được biện pháp đường chéo.

Những lưu ý khi lắp đặt khớp nối cao su mặt bích

– Để lắp đặt các khớp nối mềm với máy bơm, các bạn có thể tham khảo hình ảnh minh họa dưới. Khi van kiểm tra được lắp đặt trước các khớp nối từ máy bơm có thấy xảy ra các sự cố. Bởi vì chúng tích tụ độ hao mòn bởi mức áp suất nước và chịu búa nước trực tiếp xảy ra khi máy bơm khởi động và dừng lại.

– Có thể lắp đặt các khớp nối tại những chuyển động cho phép lệch tâm, kéo dài, chuyển động góc, nén,…

– Khi các khớp nối mềm bị dịch chuyển cũng chú ý không để cho các khớp chạm vào cấu trúc và thiết bị (nhất là những cạnh sắc) gần chỗ lắp đặt.

– Đo đạc thật kỹ và thực hiện các công tác định tâm chính xác để không có thêm các lực từ bên ngoài không cần thiết (nén, xoắn, căng,..) khi nối các khớp nối với đường ống.

– Khi hàn hay cắt đường ống gần đó sau khi đã lắp xong, cần bảo vệ các khớp nối mềm này bằng vỏ bọc để tránh cho chúng tiếp xúc với những tia lửa điện. Nếu ở các tình huống truyền nhiệt, bạn cũng nên thực hiện một vài biện pháp ứng cứu như lấy các khớp nối khỏi đường ống,…

– Khi cài đặt vào các hệ thống ống dẫn ngoài trời, làm cho tụt hậu tới những khớp nối để ngăn chặn tình trạng các khớp bị hao mòm dần.

Các loại khớp nối cao su mặt bích chúng tôi đang cung cấp

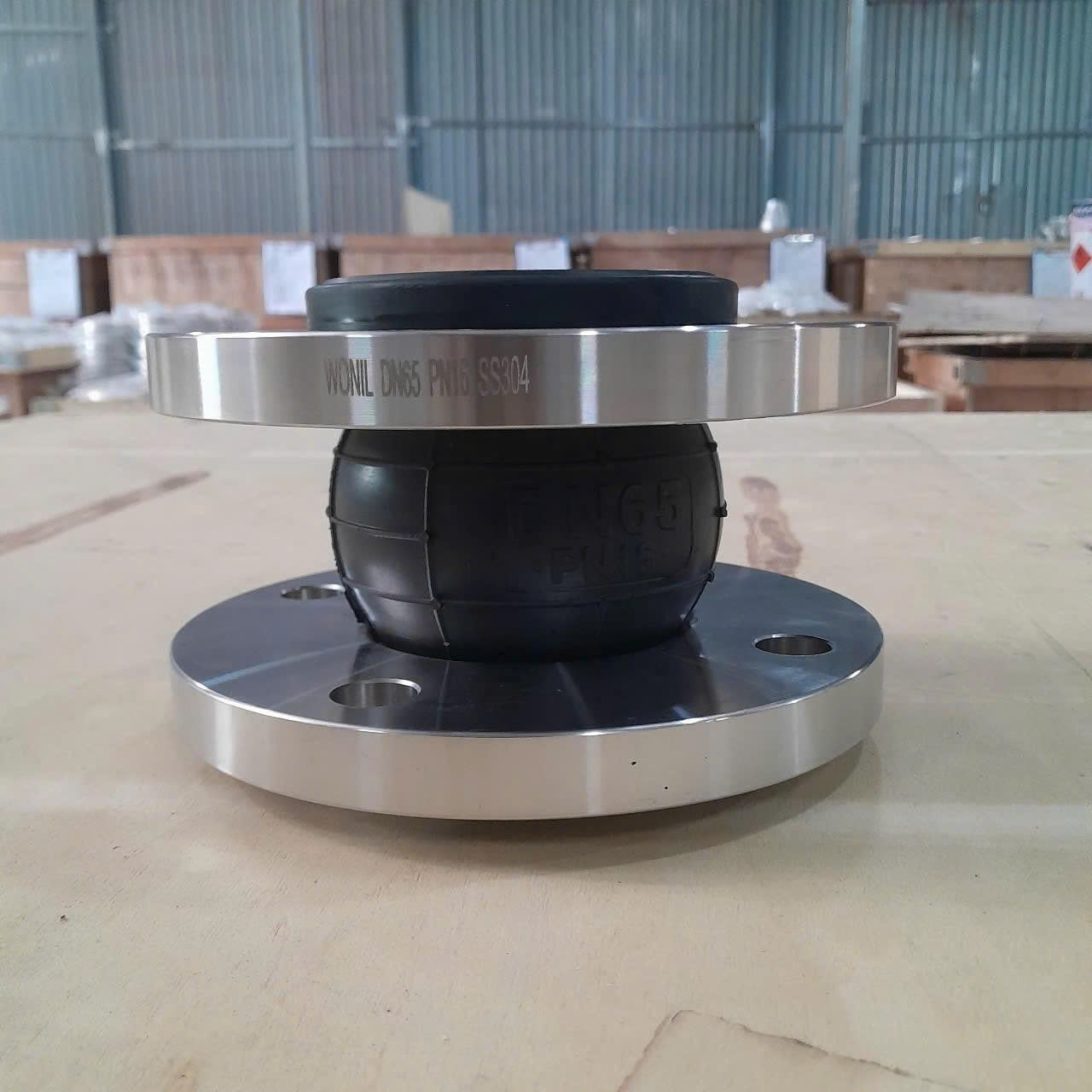

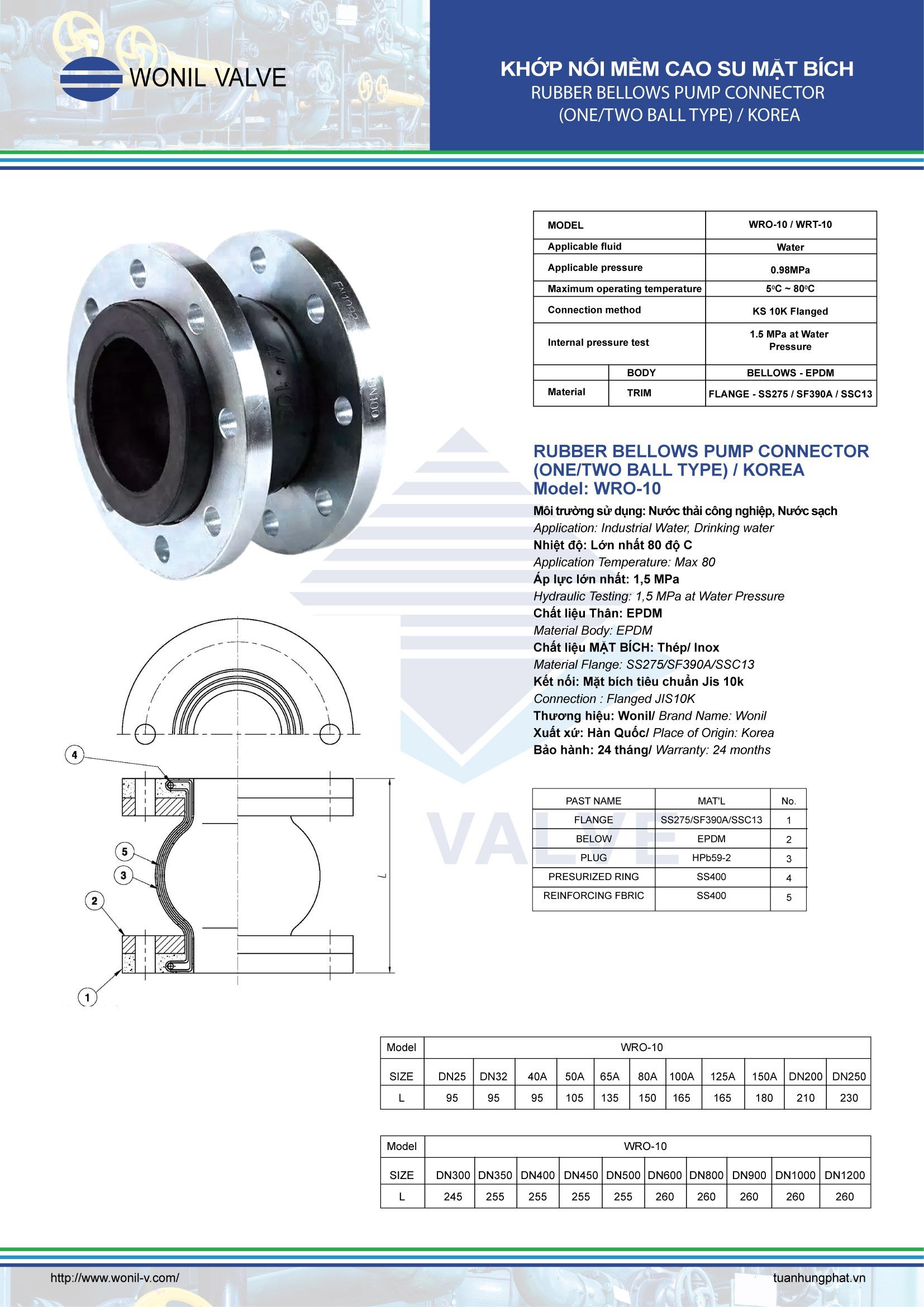

Hình ảnh – Khớp nối mềm cao su mặt bích wonil Hàn Quốc

Ngoài ra chúng tôi còn cung cấp một số loại khớp nối tương tự:

Khớp nối inox lắp ren ( Rắc co)

Hình ảnh khớp nối mềm inox lắp ren
– Đường kính ( Size): 6A:100A
– Chiều dài tiêu chuẩn: L= 200,300,400,500,600,800,1000mm
– Chiều dài theo yêu cầu: Tùy thuộc vào yêu cầu của khách để đặt hàng (thời gian để gia công vào khoảng 1-2 ngày theo yêu cầu)
– Vật liệu đầu nối: Rắc co làm từ các chất liệu gang, gang dẻo, thép hoặc inox
* Ứng dụng của khớp nối mềm inox:
– Sử dụng phổ biến trong các hệ thống đường ống có sự giãn nở bởi các tác động từ nhiệt độ.
– Hoặc sử dụng cho những hệ thống đường ống kết nối không song song hoặc không thẳng hàng nhau.
– Sản phẩm được dùng cho tất cả những phạm vi về các điều kiện áp suất cùng nhiệt độ.

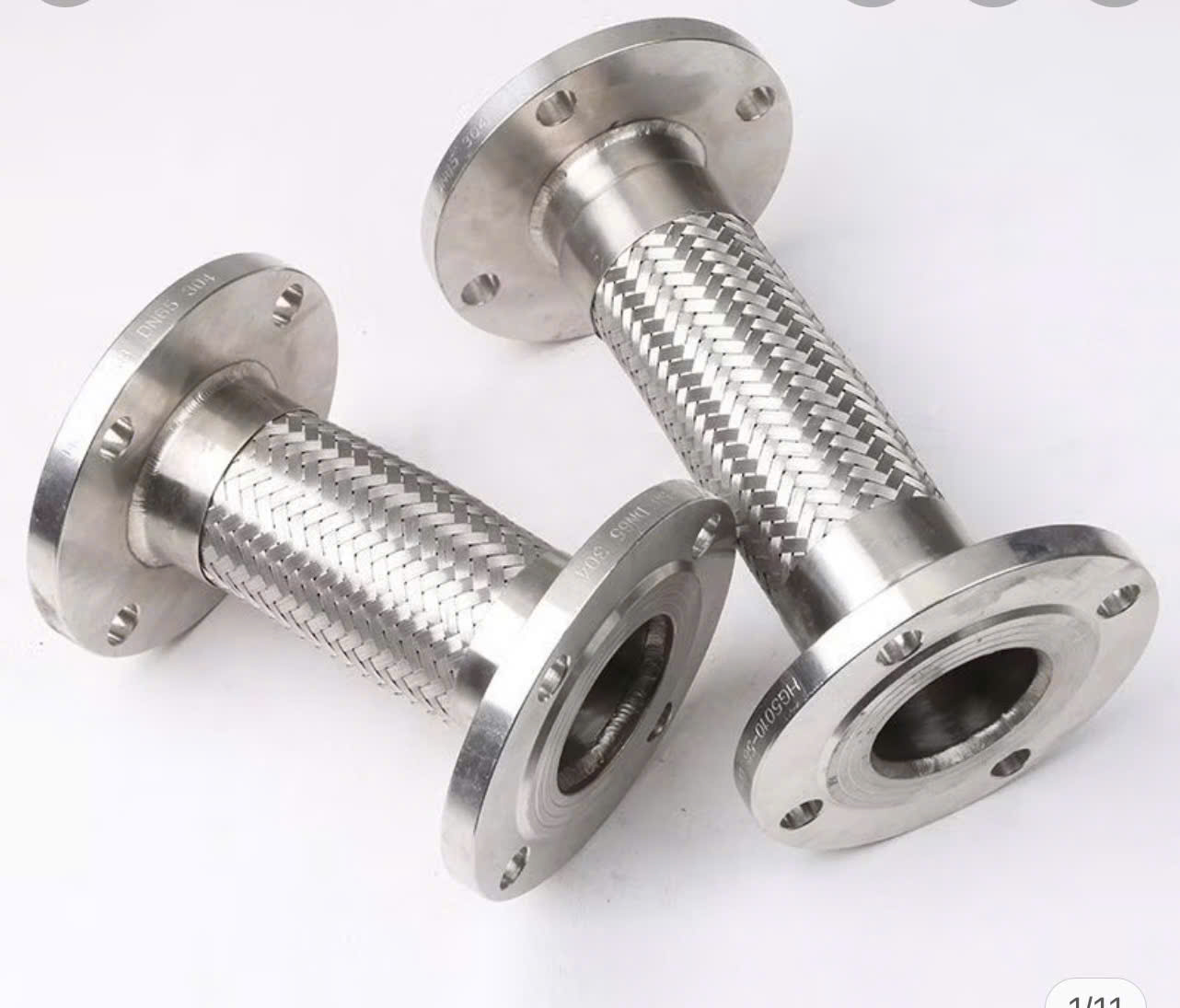

Khớp nối mềm inox lắp bích

THÔNG SỐ KỸ THUẬT
– Đường kính ( Size): 15A:1000A
– Chiều dài tiêu chuẩn: L= 200,300,400,500,600,800,1000mm
– Chiều dài theo yêu cầu: Đặt hàng theo yêu cầu từ phía khách hàng ( thời gian gia công khoảng 1-2 ngày)
– Vật liệu đầu nối: Rắc co làm từ gang, gang dẻo, thép hay inox.

>Xem thêm các sản phẩm Phụ kiện đường ống

Mong rằng, với những thông tin về khớp nối mềm mặt bích mà chúng tôi đã đề cập phía trên, sẽ giúp quý bạn đọc hiểu hơn các thông số kỹ thuật, cấu tạo của sản phẩm. Còn nếu bạn muốn biết chính xác giá thành của chúng, hãy liên hệ ngay với chúng tôi để nhận được giải đáp nhé!
