Mô tả
Vankhinen-THP nhập khẩu và phân phối trực tiếp khớp nối mềm cao su JIS10K: kết nối mặt bích tiêu chuẩn JIS 10K, PN16. Sản phẩm đơn vị chúng tôi đang cung cấp mang thương hiệu Wonil xuất xứ Hàn Quốc. Quý Vị vui lòng tham khảo thêm thông tin sản phẩm dưới đây hoặc gọi ngay Hotline để nhận hỗ trợ.

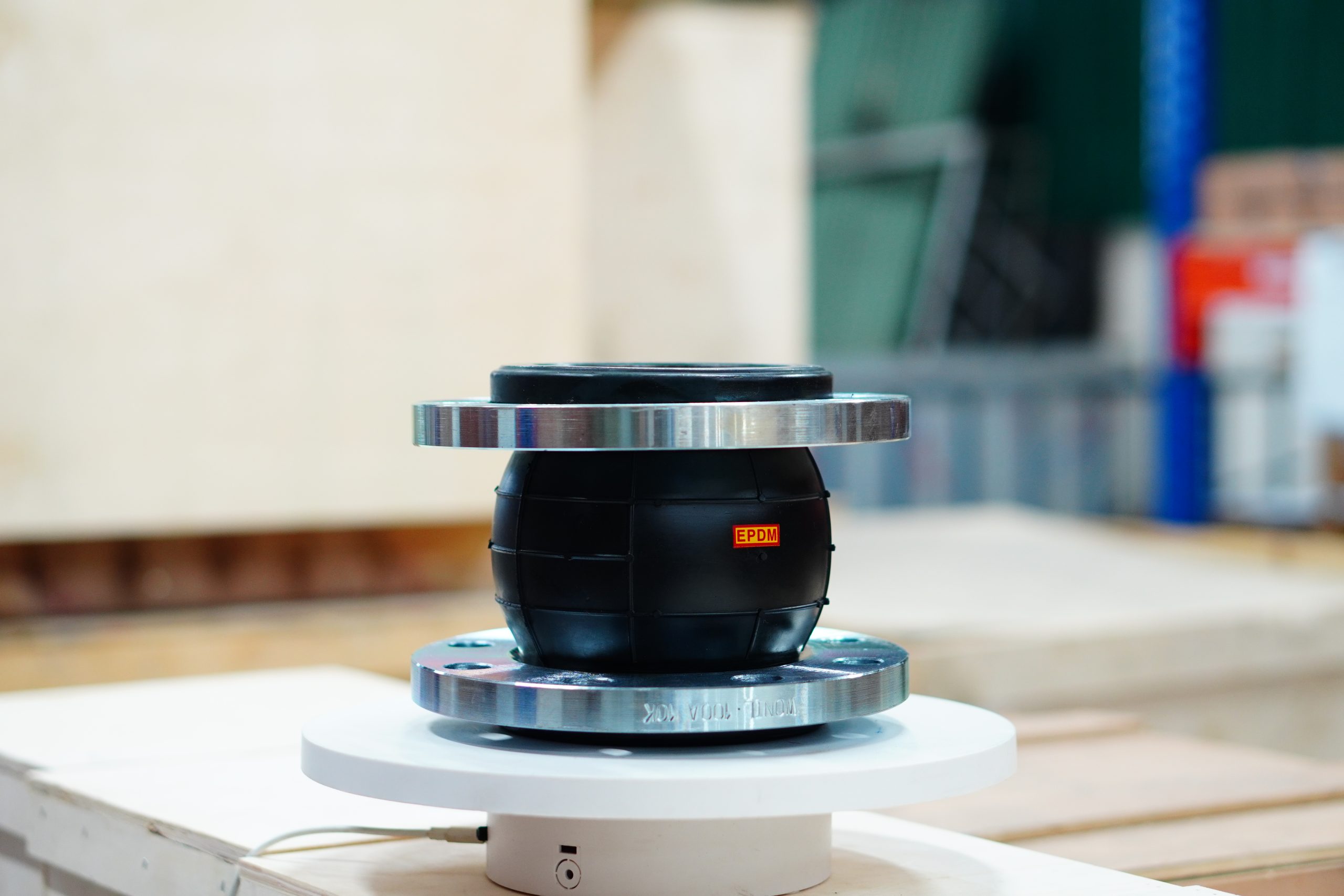

Khớp nối mềm cao su JIS 10K
Khớp nối mềm cao su JIS10K xuất xứ Hàn Quốc, có khả năng chịu áp suất PN10/ PN16. Nếu quý khách hàng mua mới về lắp đặt thì cần lưu ý mua mặt bích tương ứng với tiêu chuẩn JIS10K để việc lắp ráp thuận lợi.
Nếu quý khách hàng mua về lắp thay thế thì có thể tra bảng tiêu chuẩn JIS10K ở trên để xem kích thước lỗ bắt bulong, tâm lỗ bulong có vừa không từ đó có thể ráp vào được hay không.
Tiêu chuẩn kết nối mặt bích JIS 10K sản xuất theo thiết kế mặt bích tiêu chuẩn của Nhật Bản.
Để tiện tra cứu cho quá trình mua hàng chúng tôi xin giới thiệu bảng tra kích thước tiêu chuẩn mặt bích JIS10K như sau:
| Pipe Size | Đường kính ngoài ( D ) | Khoảng cách tâm 2 lỗ ( C ) | Đường kính lỗ bolt ( h ) | Số lỗ trên mặt bích | do | Bề dày ( t ) | f | G | |
| (inch) | (mm) | ||||||||
| 3/8″ | 10 | 90 | 65 | 15 | 4 | 17.8 | 12 | 1 | 46 |
| 1/2″ | 15 | 95 | 70 | 15 | 4 | 22.2 | 12 | 1 | 51 |
| 3/4″ | 20 | 100 | 75 | 15 | 4 | 27.7 | 14 | 1 | 56 |
| 1″ | 25 | 125 | 90 | 19 | 4 | 34.5 | 14 | 1 | 67 |
| 1.1/4″ | 32 | 135 | 100 | 19 | 4 | 43.2 | 16 | 2 | 76 |
| 1.1/2″ | 40 | 140 | 105 | 19 | 4 | 49.1 | 16 | 2 | 81 |
| 2″ | 50 | 155 | 120 | 19 | 4 | 61.1 | 16 | 2 | 96 |
| 2.1/2″ | 65 | 175 | 140 | 19 | 4 | 77.1 | 18 | 2 | 116 |
| 3″ | 80 | 185 | 150 | 19 | 8 | 90 | 18 | 2 | 126 |
| 3.1/2″ | 90 | 195 | 160 | 19 | 8 | 102.6 | 18 | 2 | 136 |
| 4″ | 100 | 210 | 175 | 23 | 8 | 115.4 | 18 | 2 | 151 |
| 5″ | 125 | 250 | 210 | 23 | 8 | 141.2 | 20 | 2 | 182 |
| 6″ | 150 | 280 | 240 | 23 | 8 | 166.6 | 22 | 2 | 212 |
| 7″ | 175 | 305 | 265 | 23 | 12 | 192.1 | 22 | 2 | 237 |
| 8″ | 200 | 330 | 290 | 23 | 12 | 218 | 22 | 2 | 262 |
| 9″ | 225 | 350 | 310 | 23 | 12 | 243.7 | 22 | 2 | 282 |
| 10″ | 250 | 400 | 355 | 25 | 12 | 269.5 | 24 | 2 | 324 |
| 12″ | 300 | 445 | 400 | 25 | 16 | 321 | 24 | 3 | 368 |
| 14′ | 350 | 490 | 445 | 25 | 16 | 358.1 | 26 | 3 | 413 |
| 16″ | 400 | 560 | 510 | 27 | 16 | 409 | 28 | 3 | 475 |
| 18″ | 450 | 620 | 565 | 27 | 20 | 460 | 30 | 3 | 530 |
| 20″ | 500 | 675 | 620 | 27 | 20 | 511 | 30 | 3 | 585 |
| 22″ | 550 | 745 | 680 | 33 | 20 | 562 | 32 | 3 | 640 |
| 24″ | 600 | 795 | 730 | 33 | 24 | 613 | 32 | 3 | 690 |
| 26″ | 650 | 845 | 780 | 33 | 24 | 664 | 34 | 3 | 740 |
| 28″ | 700 | 905 | 840 | 33 | 24 | 715 | 34 | 3 | 800 |
| 30″ | 750 | 970 | 900 | 33 | 24 | 766 | 36 | 3 | 855 |
| 32″ | 800 | 1020 | 950 | 33 | 28 | 817 | 36 | 3 | 905 |
| 34″ | 850 | 1070 | 1000 | 33 | 28 | 868 | 36 | 3 | 955 |
| 36″ | 900 | 1120 | 1050 | 33 | 28 | 919 | 38 | 3 | 1005 |
| 40″ | 1000 | 1235 | 1160 | 39 | 28 | 1021 | 40 | 3 | 1110 |
| 44″ | 1100 | 1345 | 1270 | 39 | 28 | 1122 | 42 | 3 | 1220 |
| 48″ | 1200 | 1465 | 1380 | 39 | 32 | 1224 | 44 | 3 | 1325 |
| 54″ | 1350 | 1630 | 1540 | 45 | 36 | 1376 | 48 | 3 | 1480 |
| 60″ | 1500 | 1795 | 1700 | 45 | 40 | 1529 | 50 | 3 | 1635 |
Khớp nối mềm cao su tiêu chuẩn JIS 10K hiện nay được rất nhiều đơn vị thi công đưa vào công trình bởi chất lượng của nó vượt trội hơn những dòng sản phẩm hiện có, nó có độ bền cao hơn, dễ dàng lắp đặt cũng như thay thế.
Thông số kỹ thuật Khớp nối mềm cao su JIS10K
- Thân: Cao su tổng hợp – EMPD – NBR
- Đệm: Thép
- Các lớp bố: Thép dẻo
- Mặt bích: Thép mạ kẽm
- Tiêu chuẩn mặt bích: Tiêu chuẩn JIS10K
- Áp lực: 16bar, 10bar
- Nhiệt độ làm việc: -10 ~ 80 độ C
- Môi trường: Nước, nước thải, nước biển, khí, Axit loãng. dầu, xăng
- Kích cỡ đường ống: 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500A, 600A, 700A, 800A, 900A, 1000A, 1200A, 1500A
- Xuất xứ: Wonil – Hàn Quốc
- Tình trạng hàng có sẵn rất nhiều.
Bạn đang tìm khớp nối mềm cao su lắp bích tiêu chuẩn PN16?
Ưu điểm của khớp nối mềm cao su JIS10k
Sự thay đổi nhiệt độ hay những chấn động rung lắc khi vận hành gây ra bởi hệ thống. Những ảnh hưởng này gây tác động xấu đến đường ống nên chúng tôi cung cấp khớp nối mềm cao su jis10k để triệt tiêu các nhược điểm này. Nhờ cấu tạo thân khớp làm bằng chất liệu cao su cho nên khớp nối mềm có khả năng chịu rung lắc, co giản khi nhiệt độ tăng cao.
Ứng dụng
Khớp nối cao su jis10k được ứng dụng rộng rãi trong nhiều hệ thống đường ống, hệ thống máy bơm, đường dẫn cấp thoát nước, nhà máy xử lý nước sạch – nước thải,…
Tổng kết
Sản phẩm khớp nối mềm cao su jis10k đáng tin dùng với nguồn gốc xuất xứ hàn quốc: Khớp nối mềm cao su Wonil Hàn Quốc. Giá thành, chất lượng cao, hơn nữa còn dễ tháo lắp khá thuận tiện cho hoạt động của cả hệ thống. nếu quý khách hàng có nhu cầu vui lòng liên hệ trực tiếp hotline dưới đây để có thêm thông tin.
Thông tin bổ sung
| Vật liệu | Cao su, Thép |
|---|---|
| Thương hiệu | Wonil |
| Xuất xứ | Hàn Quốc |
