Trên thị trường hiện nay thì dòng van bi điều khiển khí nén đang được xem là mẫu sản phẩm được nhiều người tin dùng và lựa chọn để lắp đặt trong hệ thống. Dòng van bi điều khiển khí nén này có điểm gì đặc biệt và được sử dụng trong những môi trường và kiểu hệ thống nào, chúng ta cùng nhau tìm hiểu ở bài viết dưới đây.

Giới thiệu van bi điều khiển khí nén

Van bi điều khiển khí nén là một thiết bị van điều khiển bằng khí nén nói chung,và van bi nói riêng, sản phẩm được thiết kế kiểu dáng 2 mảnh, 3 mảnh, 2 cửa hoặc 3 cửa – vật liệu bằng inox 304, 316 hoặc nhựa. Được điều khiển bằng lực của khí nén thông qua 1 bộ tác động khí (actutor) có tên gọi chung là bộ truyền động bằng khí nén.

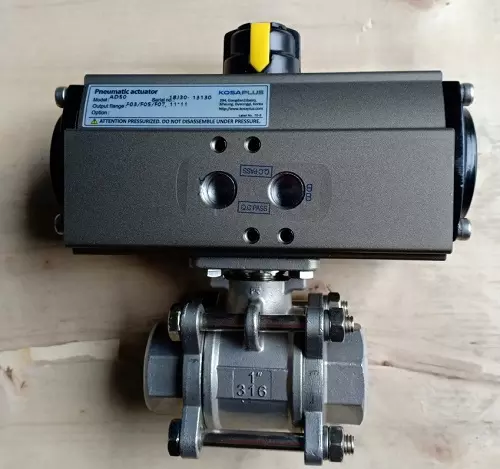

Van bi điều khiển bằng khí nén Hàn Quốc
Van bi điều khiển bằng khí nén Hàn Quốc

Van bi điều khiển khí nén được đóng hoặc mở nhờ vào một xy lanh. Khi các xy lanh này được cung cấp một lượng khí nén vừa đủ để có thể tự động thay đổi được trạng thái của van theo On/Off chỉ khoảng 1 – 2s. Là dòng van điều khiển từ xa nên van bi điều khiển khí nén có thể lắp đặt ở những vị trí mà con người khó có thể tiện cận như: vị trí bị khuất tầm nhìn, những vị trí trên cao hoặc những nơi mà con người ít khi đặt chân đến.

Van bi điều khiển bằng khí nén Đài Loan
Van bi điều khiển bằng khí nén Đài Loan

Một số tên gọi khác của các loại van bi điều khiển khí nén:

  • Van bi điều khiển khí nén
  • Van bi khí nén.
  • Van bi điều khiển bằng khí nén
  • Van bi inox điều khiển khí nén
  • Van bi điều khiển bằng khí nén
  • Van điều khiển khí nén dạng bi

>>> Một dòng van bi điều khiển xuất xứ từ Hàn Quốc – Van bi khí nén kosaplus – một thương hiệu nổi tiếng, mang đến cho bạn một sản phẩm chất lượng với giá cả hợp lý

Vài nét thông số kỹ thuật của van bi điều khiển khí nén

  • Vật liệu chế tạo : inox 304. 316 , nhựa UPVC, PVC…
  • Loại thân van bi: Van bi 2 ngã hoặc van bi 3 thân
  • Dải của van bi khí nén: 15 A; 20A, 25A, 32A, 40A, 50A, 65A…200A
  • Cách thức lắp đặt với hệ thống: lắp ren và lắp mặt bích
  • Giá trị mức áp lực cho phép: JIS :10K, 20K …/ANSI: 150LB, 300LB
  • Các tiêu chuẩn sản xuất mặt bích: JIS, ANSI, BS, PN16, DIN
  • Lớp vỏ của bộ điều khiển khí nén: Hợp kim nhôm….
  • Chất liệu lớp lót – làm kín van : Teflon, Inox.
  • Nhiệt độ giới hạn: -20°C đến 350°C
  • Cách thức vận hành: ON/OFF đơn thuần hoặc tuyến tính
  • Môi trường sử dụng van: Hơi, Khí, Dầu, Nước, Gas…
  • Xuất xứ và nhập khẩu : Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu G7

Cấu tạo van bi điều khiển khí nén nhập khẩu

Khi nhắc đến cấu tạo của van bi điều khiển khí nén nhập khẩu thì nó được cấu tạo từ 2 bộ phận chính. Và cụ thể như sau:

Thành phần van cơ

Thành phần van cơ chính là bộ phận phải chịu tác động của cơ khí. Điều này có nghĩa là điều chỉnh dòng chảy của lưu chất có thể được đóng mở theo một lối ở giữa để cho dòng lưu chất này được đi qua. Phần thân van bi được thiết kế với quả bi rỗng được nằm ở bên trong với nhiều dạng khác nhau để có thể phù hợp được với dòng lưu chất.

Phần thân van bi thì được làm từ những chất liệu như: gang, inox, thép hoặc nhựa. Và đây đều là những chất liệu có thể chịu được môi trường có mức nhiệt cao. Có đặc tính là chống được sự oxi hóa nên phù hợp với nhiều môi trường như: nước, dung dịch hoặc khí…

Phần thân van bi thì được thiết kế theo kiểu 2 ngã hoặc là 3 ngã. Bên trong thân van còn được lắp đặt thêm một bộ phận làm kín, được chế tạo từ cao su và có chức năng là chống lưu chất bị rò rỉ ra bên ngoài môi trường.

Van bi inox có tán
Van bi inox có tán

Thiết bị truyền động khí nén – pneumatic actuator

Thiết bị truyền động này chính là phần mà giúp cho van có thể thực hiện được việc đóng mở van hoàn toàn một cách tự động. Và khi cấp khí nén sẽ có một lực khí nén được đưa đến xi lanh và giúp xi lanh có thể quay theo một 90 độ. Phần xi lanh này thì được nối trực tiếp với trục của van bi. Khi mà xi lanh quay thì đồng thời lúc đó trục của van bi cũng được xoay theo một góc 90 độ. Và quá trình đóng hoặc mở van được thực hiện. Với bộ điều khiển khí nén này thì người ta chia nó ra làm 2 dạng tác động: tác động đơn và tác động kép



Thiết bị truyền động khí nén - pneumatic actuator
Thiết bị truyền động khí nén – pneumatic actuator

Mô tả nguyên lý hoạt động của van bi điều khiển khí nén

Như đã nói ở trên thì dòng van bi điều khiển khí nén này được hoạt động ở 2 dạng: kiểu tác động đơn và tác động kép. Và ở mỗi kiểu tác động thì nó có những cách thức vận hành khác nhau. Chính vì vậy, để có thể hiểu rõ hơn thì chúng ta cùng nhau đi tìm hiểu ở dưới đây:

Van bi hoạt động theo dạng tác động kép

Với kiểu hoạt động theo tác động kép thì ta cần cung cấp khí nén vào một ống dẫn đã được nối sẵn. Lúc này thì van điện từ khí nén sẽ làm cho công tắc cấp và ngưng khí nén lại.

Khi ta kết nối khí nén với đầu điều khiển khí nén thì áp lực khí nén lúc đó sẽ làm cho 2 piston sang 2 phía. Và tác động vào xoay trục chính ở giữa theo một góc 90 độ. Và khi ta chu trình ngưng lại thì trục chính giuẫ này được kết nối với trục chính của van bi. Nên khi trục chính giữa xoay thì trục của van bi cũng xoay theo. Và lúc này thì van bi sẽ được mở ra.

Còn khi ngược lại ta cấp khí nén cho một khoang ngoài của bộ khí nén thì nó ép piston ngược lại vào trong và được chuyển động theo một 90 độ với hướng ngược lại. Lúc này van sẽ thực hiện trạng thái đóng lại cho van bi điều khiển khí nén.

Van bi điều khiển khí nén tác động đơn và tác động kép
Van bi điều khiển khí nén tác động đơn và tác động kép

Van bi hoạt động theo dạng tác động đơn

Với dạng tác động đơn thì nó được hoạt động trên một nguyên tắc đó là: người vận hành chỉ việc cung cấp áp lực khí nén 1 lần cho cả chu trình mở van. Với chu trình này thì nó được hoạt động tương tự giống kiểu tác động kép. Tuy nhiên, việc cung cấp đó cần phải duy trì trong quá trình vận hành van.

Và loại tác động đơn thì nó tận dụng đến lực đàn hồi của lò xo. Khi mà cấp khí nén vào thì lò xo sẽ được ép lại và giúp quá trình mở van được thực hiện. Còn khi ta ngưng cấp khí nén thì lò xo không còn lực để ép xuống và sẽ đàn hồi trở về vị trí ban đầu. Đồng nghĩa với việc van bi được đóng lại.

Để quý khách hàng hiểu rõ cách thức hoạt động, cũng như quy trình lắp đặt sản phẩm, vui lòng click để xem video bên dưới đây:

Ưu điểm và nhược điểm của van bi điều khiển khí nén

Ưu điểm của van bi điều khiển khí nén

  • Ưu điểm đầu tiên của dòng van chính là dòng van bi sử dụng bộ điều khiển khí nén nên độ an toàn khi vận hành cao hơn so với loại dùng điện. Và quá trình hoạt động thì không xảy ra hiện tượng chập cháy hoặc nổ.
  • Với việc thân van được làm từ những chất liệu cao cấp, có đặc tính bền cao. Lớp vỏ của bộ điều khiển thì được làm từ hợp kim nhôm. Nên dòng van này có khả năng chịu được mức làm việc rất lớn có thể lên đến 60 bar
  • Dù ở môi trường và có dòng lưu chất nào thì dòng van bi này đều có thể hoạt động được mà không bị ảnh hưởng nhiều đến hiệu quả.
  • Những chất liệu và đa dạng kích thước nên van bi điều khiển khí nén được lắp đặt và sử dụng trong những hệ thống nước sạch, hệ thống xử lý nước thải…
  • Với kích dáng được thiết kế nhỏ gọn nên dòng van này có thể lắp đặt được ở những vị trí có không gian chật hẹp, trên cao.

>>> Đừng quên những dòng van bi điều khiển bằng khí nén với nhiều ưu điểm đang được Tuấn Hưng Phát phân phối, nhấn ngay vào link để tham khảo thêm

Nhược điểm

Đối với van bi điều khiển khí nén mà nói nhược điểm duy nhất mà chúng tôi thấy là chi phí hơi cao, tuy nhiên độ bền khi sử dụng của van lại kéo dài.

Một số dòng van bi điều khiển khí nén thông dụng tại thị trường Việt nam

Van bi điều khiển khí nén 3 thân

Van bi điều khiển khí nén 3 thân
  • Size: 15A – 80A
  • Vật liệu thân: Gang, Gang dẻo, Thép, Inox 304.316
  • Gioăng làm kín bi :  Teflon, Inox.
  • Áp lực:JIS :10K,   20K …/ANSI: 150LB, 300LB
  • Giới hạn nhiệt độ: -20°C đến 200°C
  • Hoạt động: ON/OFF
  • Môi trường sử dụng: Hơi, Khí, Dầu, Nước, Gas
  • Xuất sứ: Đài Loan, Hàn Quốc
  • Tình trạng hàng: Luôn sẵn có
  • Có đầy đủ kích thước theo nhu cầu khách hàng

Van bi điều khiển khí nén 3 ngã

Van bi điều khiển khí nén 3 ngã
  • Kích thước van: 20A – 80A
  • Kiểu lắp – kiểu kết nối với đường ống: Lắp ren hoặc lắp bích
  • Vật liệu chế tạo: Inox 316. 304 .201
  • Đĩa trục: Inox
  • Lớp lót làm kín van: EPDM, Viton, Teflon, Inox.
  • Áp lực:JIS :10K,   20K …/ANSI: 150LB, 300LB
  • Nhiệt độ cho phép: -20°C đến 200°C
  • Kiểu hoạt động của van: ON/OFF, hoặc tuyến tính
  • Sử dụng cho môi trường: Hơi, Khí, Dầu, Nước, Gas…
  • Xuất xứ : Korea, Đài Loan.

Van bi điều khiển khí nén dạng lắp bích

Van bi điều khiển khí nén dạng lắp bích
  • Là loại van bi toàn thân inox có kiểu lắp ráp bằng mặt bích
  • Size: 15A (1/2″) – 200A (8″)
  • Thân van: Inox (SUS 304, SUS 316)
  • Đầu khí nén: hợp kim nhôm
  • Bi, trục: Inox
  • Áp lực: JIS :10K,   20K …/ANSI: CLASS 150LB, 300LB
  • Nhiệt độ: -20°C đến 200°C
  • Kiểu: Mặt bích
  • Tiêu chuẩn mặt bích: JIS, ANSI, BS, DIN, PN16
  • Áp lực đầu khí nén max: 7bar

Van bi nhựa điều khiển khí nén lắp rắc co

Van bi nhựa điều khiển khí nén lắp rắc co
  • Size: 15A – 100A
  • Vật liệu thân:nhựa upvc, pvc…
  • Kết nối racco 2 đầu
  • Giới hạn nhiệt độ: -20°C đến 100°C
  • Hoạt động: ON/OFF
  • Môi trường sử dụng: Hơi, Khí, Dầu, Nước, Gas
  • Xuất sứ: Đài Loan, Hàn Quốc
  • Tình trạng hàng: Luôn sẵn có
  • Có đầy đủ kích thước theo nhu cầu khách hàng

Phân loại van bi khí nén theo quốc gia

Van bi điều khiển khí nén Haitima Đài Loan

Là dòng van bi có xuất xứ từ thương hiệu Haitima Đài Loan, là một trong những hãng chuyên sản xuất van từ những năm 1980, đạt được nhiều chứng chỉ trong và ngoài nước, an toàn, phòng chống cháy nổ ISO 9100, có nhiều ưu điểm về giá thành, chất lượng, cùng chế độ bảo hành lâu dài.

Bộ điều khiển khí nén Haitima Đài Loan
Bộ điều khiển khí nén Haitima Đài Loan

Van bi điều khiển khí nén Kosaplus Hàn Quốc

Dòng van bi này xuất xứ chủ yếu từ thương hiệu KosaPlus, KosaPlus là một hãng chuyên sản xuất các thiết bị truyền động đã trải qua hơn 30 năm trong nghề, hãng không ngừng phát triển, nâng cấp các sản phẩm của mình từng ngày, van được các khách hàng đánh giá là có chất lượng tương đối cao, vòng đời sử dụng lâu dài.

Bộ điều khiển khí nén Kosaplus Hàn Quốc
Bộ điều khiển khí nén Kosaplus Hàn Quốc

Báo giá van bi điều khiển khí nén chính hãng

Với lợi thế là dòng sản phẩm chất lượng cao, cấu tạo đơn giản, dễ dàng lắp đặt vận hành được nhiều đơn vị, khách hàng tin dùng. Hiện tại dòng van bi điều khiển khí nén trên thị trường đang được rất nhiều đơn vị cung cấp và tất nhiên cũng chính vì thế mà mỗi nơi sẽ có những bảng giá có thể là chênh lệch nhau với con số lớn hoặc nhỏ không đáng kể.

Nếu bạn đang tìm kiếm bảng giá van bi điều khiển khí nén hãy liên hệ ngay đến công ty chúng tôi – Tuấn Hưng Phát. Với hơn 10 năm xây dựng và phát triển chúng tôi đảm bảo và cam kết sẽ mang đến sản phẩm chất lượng, giá thành hợp lý và bảng giá chính xác cùng nhiều chương trình ưu đãi hấp dẫn dành cho quý khách hàng.

Đặc biệt, đến với chúng tôi khách hàng sẽ được trải nghiệm chế độ bảo hành tuyệt vời, lỗi 1 đổi 1 trong thời gian quy định. Hơn nữa còn vận chuyển, lắp đặt tận nơi và có đội ngũ kỹ thuật theo dõi sản phẩm trong suốt quá trình khách hàng sử dụng và sẵn sàng lắng nghe ý kiến khách hàng để cải thiện, phát triển.

Để nhận báo giá chi tiết, chính xác, vui lòng liên hệ bộ phận chăm sóc khách hàng để được tư vấn, hỗ trợ nhanh nhất. Trân trọng cảm ơn!
