Van cầu hơi chữ ngã mặt bích

Cung cấp van cầu hơi chữ ngã mặt bích tiêu chuẩn DIN, BS chính hãng Ravis, đầy đủ CO – CQ, sẵn hàng DN15 – DN300. Kho hàng của Tuấn Hưng Phát đã lưu trữ số lượng lớn các kích cỡ trên, với các tùy chọn vật liệu gan – thép. Quý Vị có nhu cầu mua – nhận thông tin báo giá van hơi chữ ngã vui lòng liên hệ Hotline hoặc tham khảo thêm thông tin sản phẩm dưới đây.

Giới thiệu về van cầu hơi chữ ngã mặt bích

Van cầu hơi chữ ngã mặt bích là mẫu van cầu hơi nóng có thiết kế hình dáng tựa như dấu ngã “~”, và có kiểu kết nối dạng hai mặt bích. Van thường được ứng dụng trong các hệ thống hơi nóng, dầu nóng,… với chức năng đóng/mở hoặc điều tiết lưu lượng dòng chảy lưu chất.

Kết cấu Van cầu hơi dạng chữ ngã được chế tạo vật liệu gang xám, gang graphite, thép carbon đúc, thép rèn, thép cán nguội, các loại hợp kim khác hoặc các nguyên liệu đặc biệt khác. Đây là những vật liệu có khả năng làm việc tốt ở những môi trường có nhiệt độ cao và rất cao lên đến 400 ~ 500 độ C.

Van cầu mặt bích dạng chữ ngã có thiết kế 2 mặt bích tiêu chuẩn DIN, BS, JIS, ANSI được đúc liền khối với thân van tại vị trí cửa vào – cửa ra của van. Với kiểu kết nối này, van có thể dễ dàng tháo – lắp lên hệ thống. Cũng vì vậy nên van cầu hơi chữ ngã mặt bích có dải kích cỡ rất rộng, từ DN15 đến DN500.

>>> Một thiết kế khác của sản phẩm: Van cầu dạng bầu

Thông số kỹ thuật của van cầu hơi chữ ngã mặt bích:

– Vật liệu chế tạo: Gang, gang cầu, gang dẻo, thép, inox

– Kiểu lắp mặt bích

– Tiêu chuẩn mặt bích: DIN, BS, PN16

– Áp lực làm việc PN16, PN25, PN40

– Nhiệt độ làm việc: 0 ~ 400 độ C

– Môi trường sử dụng: Hơi nóng, khí nén, dầu, gas

– Xuất xứ: Đài loan, Hàn Quốc, Trung Quốc

– Kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500

>>> Xem thêm các mẫu van cầu tại: https://vankhinen.vn/van-cau-d20.html

Cấu tạo và nguyên lý hoạt động của van cầu hơi chữ ngã mặt bích:

Để nắm rõ cấu tạo van cầu hơi chúng ta quan sát hình ảnh dưới đây:

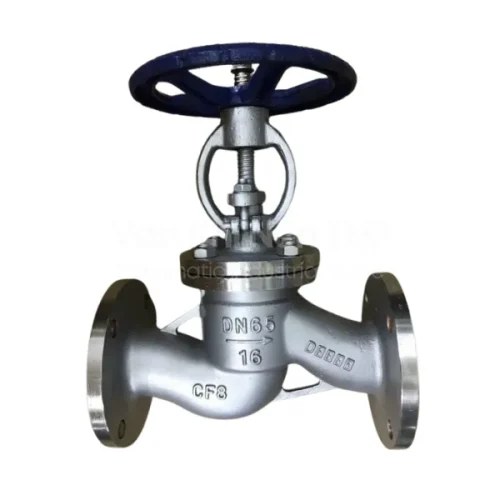

Hình ảnh – van cầu hơi chữ ngã mặt bích tiêu chuẩn Đức – Hàng Đài Loan

Nguyên lý hoạt động của :

Van cầu có chứa một vài bộ phận chuyển động như đĩa, thân van và vô lăng, ty van nối bánh xe tay và đĩa. Vị trí của đĩa van liên quan đến lưu lượng hoặc hạn chế dòng chảy. Hướng của dòng chất lỏng chảy qua van sẽ thay đổi nhiều lần, làm tăng áp suất giảm qua van. Trong hầu hết các trường hợp, van cầu được lắp đặt với thân thẳng đứng, và dòng chất lỏng áp lực cao hơn kết nối với phía ống bên dưới đĩa. Điều này cho phép đĩa phân tán đồng đều dòng chất lỏng.
