Van bướm hai mặt bích là gì? Được sử dụng trong những hệ thống nào? Đây chắc hẳn là câu hỏi nhiều bạn thắc mặc. Để giúp người đọc có thể hiểu và hình dung rõ hơn thì chúng ta cùng nhau đi tìm hiểu trong bài chia sẻ dưới đây.
Giới thiệu về van bướm hai mặt bích
Van bướm hai mặt bích là dòng van có chức năng đóng – mở dòng lưu chất. Van bướm mặt bích hay còn được gọi là van bướm dạng Flange. Có kiểu kết nối với đường ống thông qua mặt bích, tạo ra độ chắc chắn, độ kín cao và được sử dụng trong những hệ thống đường ống có kích thước lớn, từ DN50 trở lên.
Việc sử dụng mặt bích sẽ mang đến độ chắc chắn, khả năng chịu được môi trường có áp lực lớn, độ rung lắc cao. Dòng van bướm được thiết kế dạng 2 mặt bích ở 2 bên được kết nối trực tiếp với phần thân van. Thuận tiện cho việc lắp đặt, sử dụng, quá trình bảo dưỡng van.
Hiện nay, Tuấn Hưng Phát là đơn vị phân phối độc quyền hai thương hiệu KosaPlus, Haitima tại thị trường Việt Nam.
>>> Được ứng dụng rất nhiều trong những hệ thống như sprinkler, PCCC,…van bướm tín hiệu điện là thiết bị mà khó có thể bỏ qua. Click để xem ngay tại đây: Van bướm tín hiệu điện

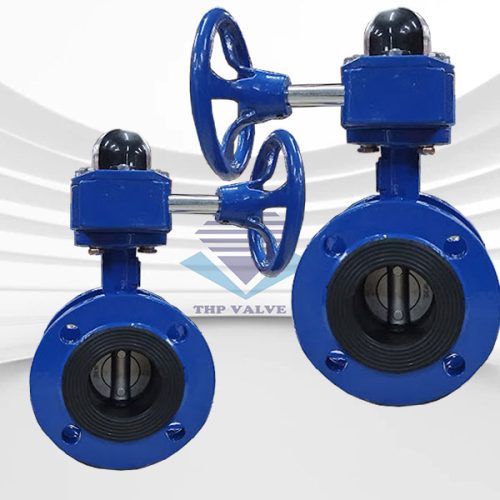

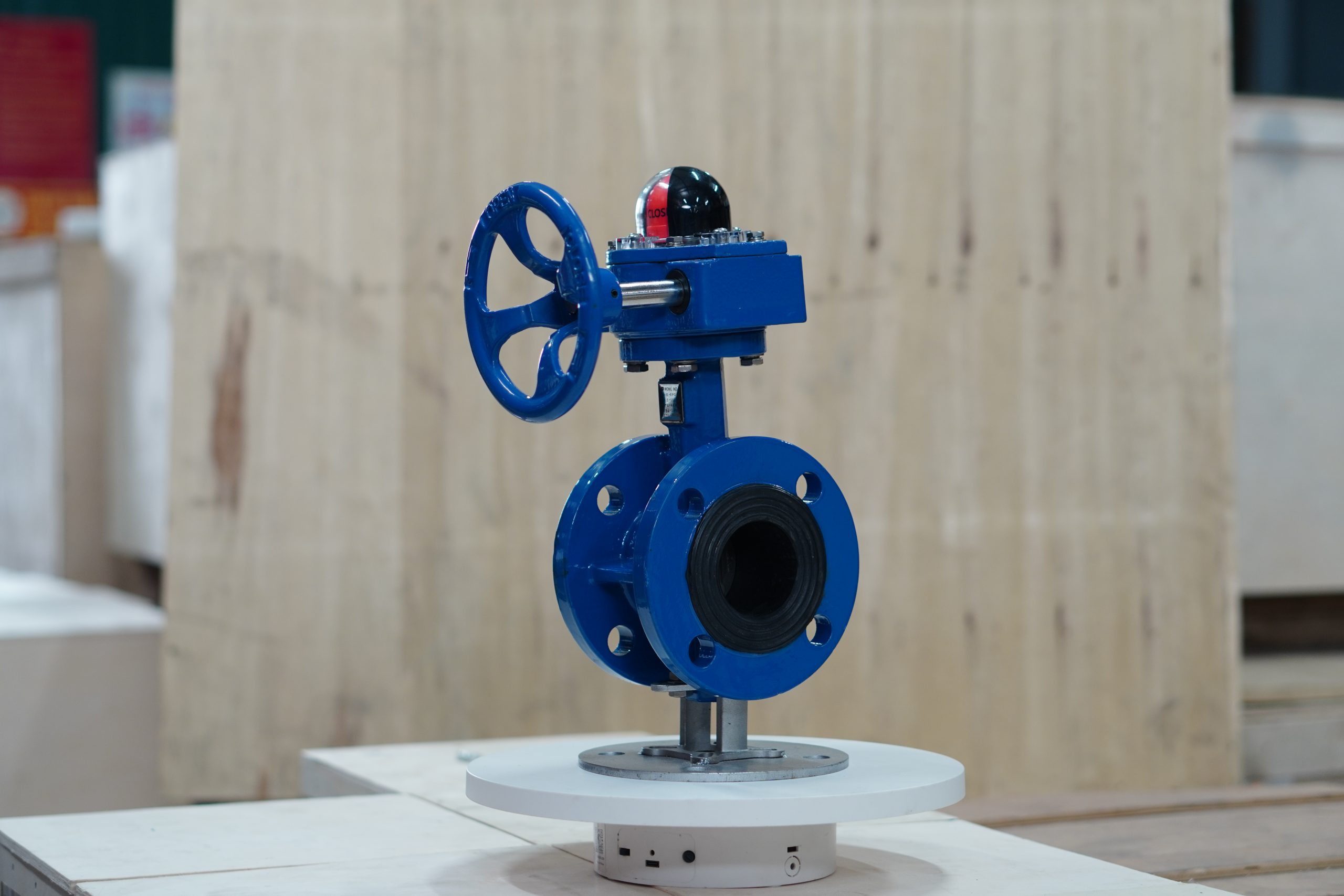

Hình ảnh van bướm 2 mặt bích
>> Xem thêm mục: van bướm của chúng tôi để có thêm lựa chọn
Ưu và nhược điểm của van bướm hai mặt bích
Với những ưu điểm và nhược điểm chung của van bướm, thì van bướm hai mặt bích có một số ưu điểm riêng như sau:
Ưu điểm:
- Với kiếu kết nối mặt bích được sản xuất theo tiêu chuẩn châu Âu, tạo ra nhiều lựa chọn và nâng cao tính ứng dụng của dòng van này.
- Những hệ thống có đường ống kích thước lớn, dòng van bướm này đáp ứng tốt.
- Kiểu kết nối mang đến độ chắc chắn, tính ổn định cao và cho phép van bướm lắp đặt ở những hệ thống có độ cao, độ sâu. Và ít khi gặp trục trặc.
Nhược điểm của van bướm hai mặt bích
- Được sử dụng trong những đường kính lớn nên trọng lượng khá năng, cồng kềnh.
- Việc sử dụng van để điều tiết làm cho cánh bướm bị bòn mòn và nhanh hỏng.
- Với vị trí trên cao thì việc thay thế linh kiện hơi khó
Đặc điểm thông số kỹ thuật của van bướm hai mặt bích
- Vật liệu chế tạo: Gang, cánh inox, thân inox
- Tiêu chuẩn áp lực: PN16, PN10, PN25
- Gioăng làm kín: Cao su, teflon ( EPDM, NBR, Teflon)
- Nhiệt độ làm việc: 0 ~ 200 độ C
- Môi trường sử dụng: Nước sạch, nước thải, khí, gas, xăng, dầu
- Xuất xứ: Hàn Quốc, Đài loan, Malaysia, Châu ÂU
- Tình trạng hàng: Luôn có sẵn
Bảng vật liệu chế tạo chi tiết của van bướm 2 mặt bích
Standard Material Specifications: | |||
NO. | Part Name | Carbon Steel | |
WCB | LCB | ||
1 | Body | A216 WCB | A352 WCB |
2 | Below Axle Bush | PTFE or Stainless Steel And Graphite Spiral Wound | |
3 | Stem | A182 F6 | A182 F6 |
4 | Seat Ring | F6 | F6 |
5 | Butterfly Plate | A216 WCB | A352 WCB |
6 | Lock Ring | A105 | A182 F6 |
7 | Pin | Carbon Steel or Alloy Steel | |
8 | Screw | Carbon Steel or Alloy Steel | |
9 | Top Axle Bush | PTFE or Stainless Steel And Graphite Spiral Wound | |
10 | Packing | Graphite + 304 | |
11 | Bolt | A193 B7 | A193 B7 |
12 | Nut | A194 2H | A194 2H |
13 | Bolt | A193 B7 | A193 B7 |
14 | Nut | A194 2H | A194 2H |
15 | Yoke | A216 WCB | A352 WCB |
16 | Gland | A182 F6 | A182 F6 |
Những lưu ý khi mua sản phẩm van bướm hai mặt bích
Van bướm hai mặt bích được sử dụng phổ biến trong những hệ thống đường ống kích thước lớn. Và để có thể lựa chọn được một sản phẩm chất lượng, phù hợp với hệ thống của mình. Khách hàng cần phải chú ý đến một số điểm sau:
- Tiêu chuẩn sản xuất mặt bích là gì? Là tiêu chuẩn BS, tiêu chuẩn JIS, tiêu chuẩn ANSI hay tiêu chuẩn DIN.
- Lựa chọn mặt bích lắp bích cùng van. Cần đảm bảo mặt bích phải phù hợp với tiêu chuẩn mặt bích của van bướm.
- Chất liệu chất tạo thân van bướm. Thường thân van bướm được làm từ inox, gang và phần cánh bướm sẽ được làm từ inox.
- Lựa chọn kích cỡ phù hợp với kích thước của hệ thống.
- Cần lựa chọn chất liệu thích hợp với môi trường hoạt động của van, giúp tuổi thọ của van được đảm bảo lâu dài.
- Cần lựa chọn một đơn vị cung cấp sản phẩm chính hàng, giá thành phù hợp.

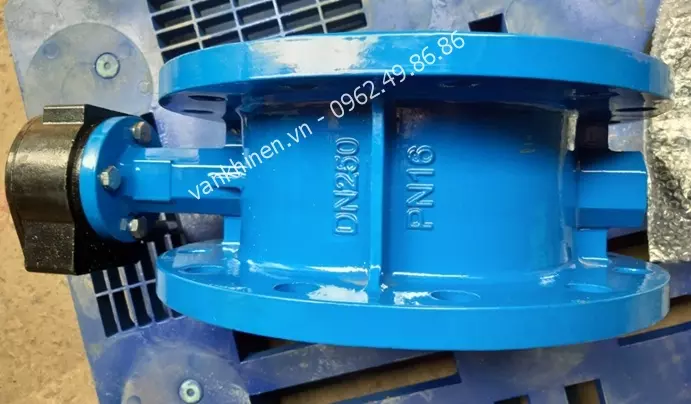

Van bướm 2 mặt bích Wonil – Hàn Quốc
Trên đây là một số thông tin về dòng van bướm hai mặt bích. Mong qua những chi sẻ trên có thể giúp bạn hiểu rõ được dòng van bướm này. Nếu quý khách có câu hỏi cần được giải đáp, hãy liên hệ ngay với chúng tôi để nhận viên kỹ thuật tư vấn và giải đáp nhanh nhất.
