Giới thiệu van báo cháy Wonil Hàn Quốc

Van Báo Động – Alarm Valve Wonil – Van báo cháy Hàn Quốc là một thiết bị không thể thiếu trong hệ thống chữa cháy tự động Sprinkler. Van Alarm valve được lắp đặt trên hệ thống đường ống để làm nhiệm vụ cảnh báo khi có xự cố nguy hiểm cháy, nổ xẩy ra. Đây là loại van một chiều có khả năng tự kích hoạt để phát tín hiệu cấp đến các đầu phun dập lửa, đầu sensor báo khói, đầu báo cháy, tín hiệu kích hoạt van báo động của hệ thống dập lửa tự động bằng cảm biến áp lực, khí nén …

Ngoài ra, Van Alam Valve còn được lắp đặt để kiểm soát, đưa ra tín hiệu kịp thời trên các hệ thống máy móc khi có sự cố khiến một phộ phận nào đó tạm ngưng hoạt động. Hiện nay, đây được xem là sản phẩm tiêu biểu của Tập Đoàn Van Công Nghiệp Wonil – Koera. Sản phẩm được đánh giá là tốt nhất tại Hàn Quốc với Giải thưởng Công Nghệ An toàn Hàn Quốc lần thứ nhất, Giải Thưởng An Toàn Hàn Quốc lần thứ 14 của chính phủ quốc gia Hàn Quốc.

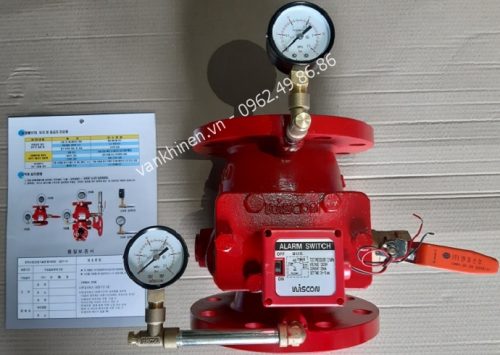

van báo cháy Wonil Hàn Quốc
van báo cháy Wonil Hàn Quốc

Cấu tạo van báo cháy Wonil Hàn Quốc

Van Báo Động – Alarm Valve Wonil – Hàn Quốc là một tổ hợp các thiết bị bao gồm: Van Một Chiều, Hệ Thống Pilot, Van Xả, Chuông Nước, Bộ Làm Trễ và Công Tắc Dòng Chẩy. Về cấu tạo cụ thể gồm các thành phần chính dưới đây:

Cấu tạo van báo cháy Wonil Hàn Quốc
Cấu tạo van báo cháy Wonil Hàn Quốc
  • Công tắc báo động là chức năng quan trọng nhất của Van Báo Động . Được phát triển bằng phương pháp cảm biến tiệm cận mà không cần tiếp xúc trực tiếp ( công nghệ hiện đại nhất trong ngành PCCC ), đảm bảo hoạt động ổn định và bền vững.
  • Thiết kế đường dẫn hiện đại, khắc phục hoàn toàn tổn thất áp suất và hiệu quả tối ưu trong trường hợp xẩy ra hỏa hoạn.
  • Thân van hoàn toàn được đúc nguyên khối bằng vật liệu gang dẻo, tăng độ cứng và độ bền cơ học cũng như khả năng chống snock áp, quá áp. Dễ dàng tương thích với các thiết bị khác trên hệ thống PCCC.

III. Tài liệu kỹ thuật van báo cháy Wonil Hàn Quốc

1. Bản vẽ kỹ thuật van báo cháy Wonil Hàn Quốc

Bản vẽ kỹ thuật van báo cháy Wonil Hàn Quốc
Bản vẽ kỹ thuật van báo cháy Wonil Hàn Quốc

2. Catalogue Van Báo Động – Van Báo Cháy – Alam Valve – Wonil Hàn Quốc.

Catalogue Van Báo Động Wonil Hàn Quốc
Catalogue Van Báo Động Wonil Hàn Quốc

Thông số kỹ thuật:

  • Thân: Gang dẻo
  • Kết nối: Bích Jis10k
  • Môi trường sử dụng: Nước
  • Áp lực sử dụng: 1.4 MPa
  • Áp lực test: 2.1 MPa
  • Công tắc báo động: 24VDC
  • Kích cỡ: DN65 – DN150
  • Model: WAL-10

Nguyên lý hoạt động van báo cháy Wonil Hàn Quốc

Khi bơm nước vào hệ thống, cánh van 1 chiều mở ra, nước được bơm lên hệ thống, 1 phần nước sẽ đi qua lỗ tiết lưu trên thân van, dẫn đến đồng hồ áp lực, công tắc áp suất và chuông nước. Lúc này chuông bắt đầu kêu, công tắc áp lực từ trạng thái OFF chuyển sang ON, đồng hồ áp lực hiển thị áp suất trên và dưới của thân van.

Khi áp suất trong đường ống đạt đến 1 giá trị đặt sẵn, máy bơm dừng hoạt động, lúc này, lá van 1 chiều đóng lại, lỗ tiết lưu nước đến chuông nước – Alarm Bell đóng, chuông ngừng kêu và áp suất bắt đầu ổn định. Đồng hồ áp suất lúc này hiển thị chính xác áp suất trên và áp suất dưới của thân van, cho ta biết áp suất trong đường ống đã đạt mức yêu cầu hay chưa

Nếu mở vòi phun cứu hỏa hoặc nhiệt độ làm vỡ đầu phun Sprinkler, áp suất trên tụt mạnh, áp suất trên và áp suất dưới mất cân bằng, cánh van sẽ tự động mở, bơm tự động chạy để bơm nước bù áp suất cho khoảng thiếu hụt. Lúc này, quy trình lặp lại theo đúng các bước trên.

Lưu ý khi lắp đặt van báo cháy Wonil Hàn Quốc

  • Không tháo rời hộp công tắc bên ngoài, vì nó chứa đựng thiết bị báo động loại cảm biến không tiếp xúc trực tiếp.
  • Cẩn thận không làm hỏng công tắc và van xả.
  • Làm sạch đường ống trước khi tiến hành lắp đặt.
  • Đảm bảo các bu lông được siết chặt khi lắp đặt van lên hệ thống.
  • Không lắp đặt ngoài trời.
  • không rửa bằng dầu.

Đơn vị phân phối van báo cháy Wonil Hàn Quốc

Công ty TNHH Thương mại Tuấn Hưng Phát là đơn vị  uy tín, chính hãng top đầu tại thị trường Việt nam trong lĩnh vực cung cấp, nhập khẩu van công nghiệp, thiết bị, vật tư ngành nước, trong đó có van báo cháy Wonil Hàn Quốc. Chúng tôi cam kết:

  • Sản Phẩm Chính Hãng.
  • Chứng Từ Đầy Đủ.
  • Giá Thành Tối Ưu Nhất.
  • Bảo Hành 18 Tháng Với Tất Cả Các Sản Phẩm Wonil – Korea. Đổi Mới 100% Nếu Có Lỗi Sản Phẩm.
  • Miễn Phí Giao Hàng Nội Thành Hà Nội, Hỗ Trợ Vận Chuyển Ngoài Hà Nội.
  • Hỗ Trợ Tư Vấn Giúp Hệ Thống Hoạt Động Tối Ưu Với Giá Thành Phù Hợp Nhất.

Mọi thông tin chi tiết, quý khách vui lòng liên hệ bộ phận chăm sóc khách hàng qua hotline để được hỗ trợ, tư vấn và báo giá chính xác.
