Mô tả

Cung cấp lọc y inox dạng lắp ren – mặt bích, sẵn hàng đủ size từ DN15 – DN300. Tuấn Hưng Phát nhập khẩu và phân phối trực tiếp, cam kết hàng chính hãng, đầy đủ CO – CQ, bảo hành 12 tháng. Tham khảo ngay thông tin sản phẩm van y lọc inox của chúng tôi dưới đây, hoặc liên hệ Hotline để được hỗ trợ.

Giới thiệu về van lọc Y inox

Lọc y inox là tùy chọn về vật liệu của dòng van y lọc rác, cụ thể là chất liệu inox 304 – 316. Sản phẩm thường được lắp đặt phía trước các thiết bị van – vật tư đường ống như van cổng, van 1 chiều, đồng hồ nước,…

Sản phẩm van lọc y inox được sản xuất các kích cỡ từ DN15 – DN50 với dạng kết nối lắp ren và DN50 – DN300 với dạng kết nối mặt bích. Tiêu chuẩn kết nối của mặt bích là DIN, JIS, BS, ANSI,… phụ thuộc vào thương hiệu – xuất xứ của sản phẩm. Tại Tuấn Hưng Phát, Chúng tôi nhập khẩu sẵn hàng mẫu lọc y inox của Wonil Hàn Quốc, tiêu chuẩn kết nối JIS 10K, áp lực làm việc PN16, nhiệt độ làm việc MAX 180 độ C.

Với các thông số trên, sản phẩm lọc y inox có thể được ứng dụng trong các hệ thống nước, nước thải, nước nóng, nước thải nồng độ hóa chất thấp.

Lọc Y inox này chỉ dùng để lọc những loại chất bẩn mà bằng mắt thường có thể nhìn thấy được. Có những loại chất bẩn không thể nhìn thấy được thì chúng ta cần dùng thiết bị khác là  Filter( Bộ lọc khí).

Lọc Y cần phải được bảo trì, kiểm tra thường xuyên, tránh tình trạng lọc Y đầy rác, gây ứ đọng và không thể cho lưu chất đi qua.

Hình ảnh lọc chữ Y, lọc rác inox

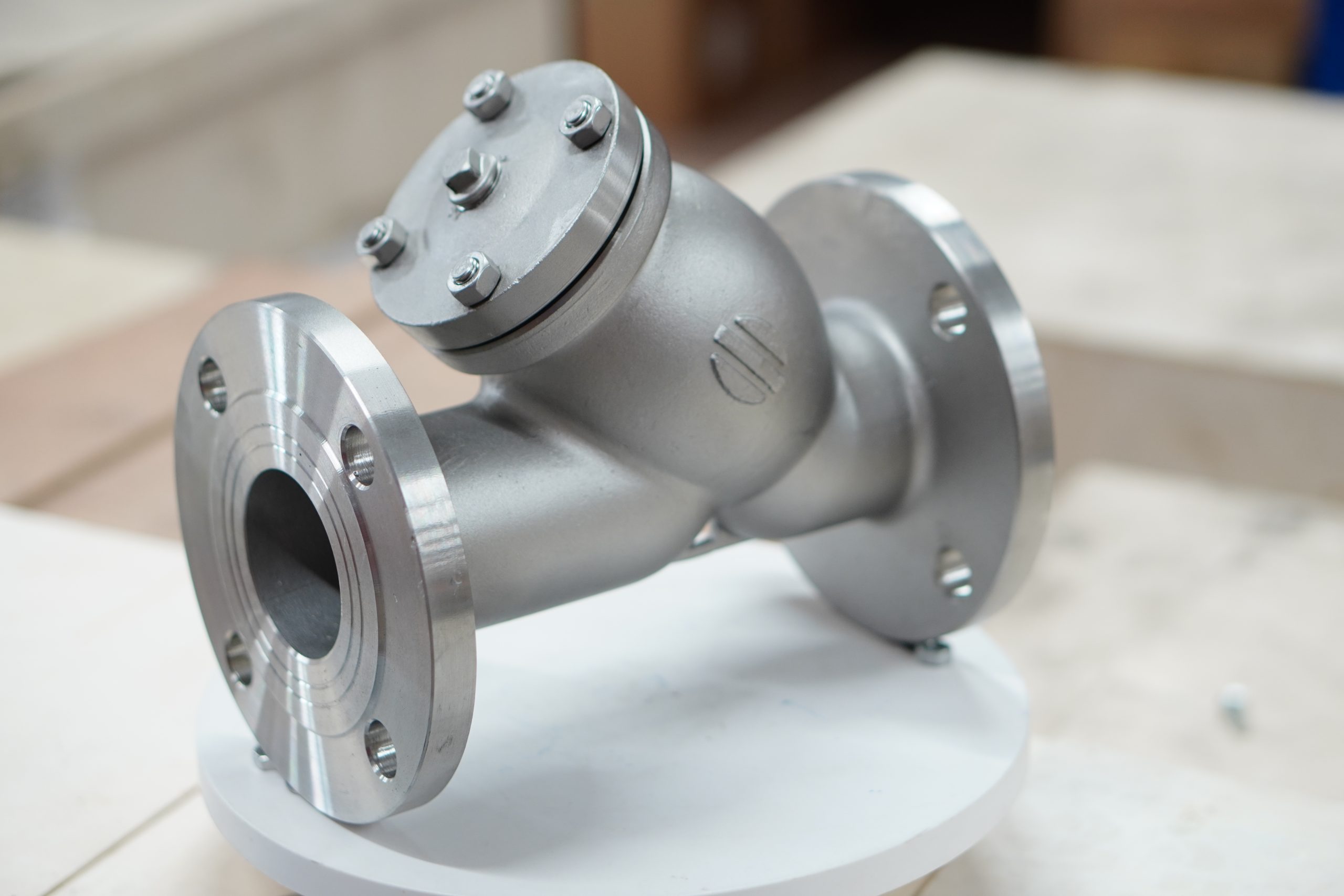

Lọc Y inox

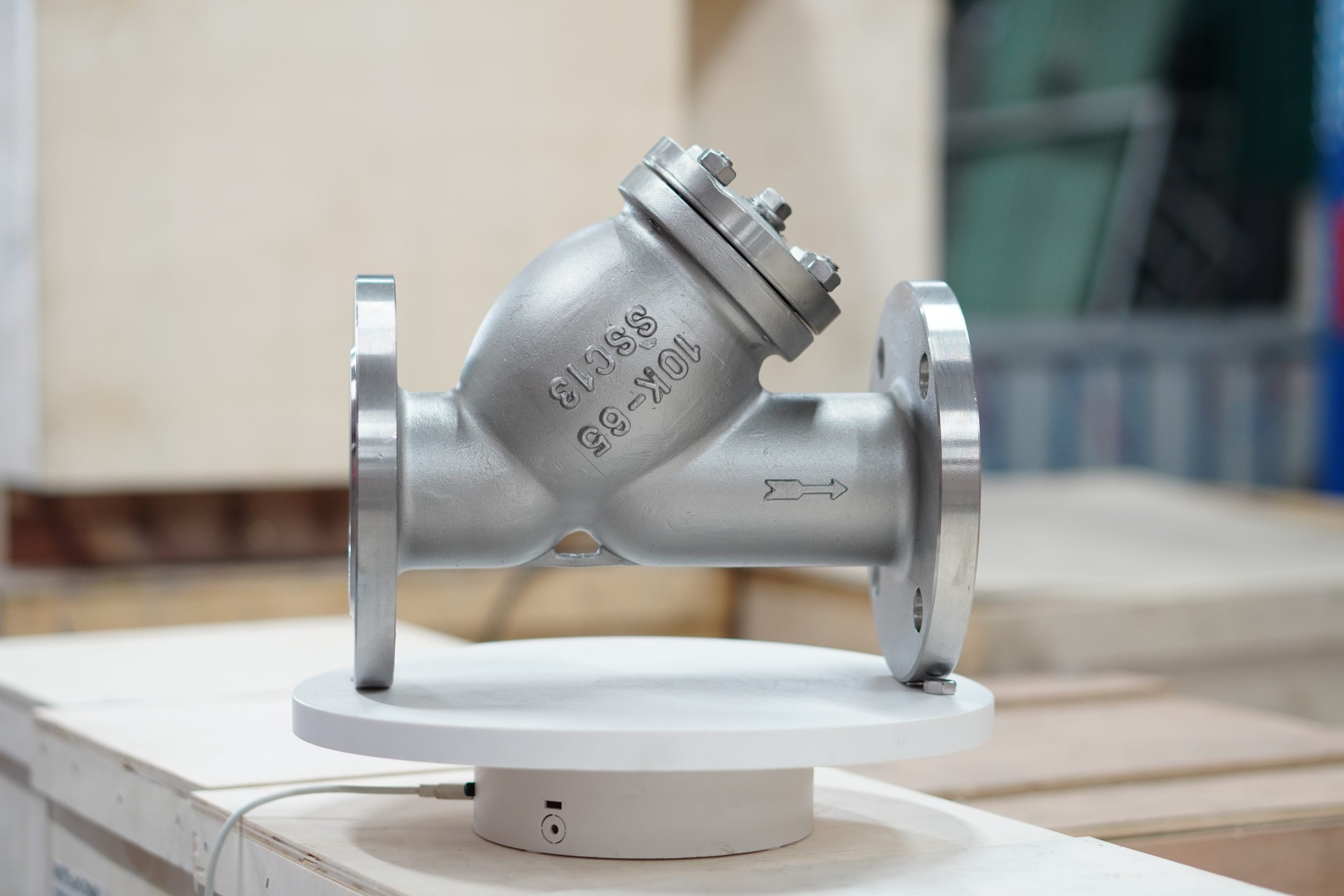

Lọc Y inox

Cấu tạo và các thành phần của lọc Y inox

Bản vẽ kỹ thuât của Lọc Y inox
Bản vẽ kỹ thuât của Lọc Y inox

Phần thân van

Thân van được làm bằng các loại vật liệu: inox, đồng, gang, nhựa. Tùy vào môi trường khác nhau mà chúng ta chọn lựa vật liệu khác nhau. Cũng tùy loại kích thước đường ống mà ta có các loại vật liệu tương ứng

Lõi lọc rác, cặn – Lưới lọc

Đây cũng là thành phần chính cấu tạo nên 1 chiếc Y – Strainer, nó là phần không thể thiếu và là phần tiếp xúc trực tiếp với môi trường. Lõi lọc rác quan trọng bởi vật liệu chế tạo nó, nếu môi trường có độ ăn mòn, có nhiều tạp chất thì việc chọn lưới lọc bằng inox là điều nên làm.

Lưới lọc
Lưới lọc

Ngoài ra chúng ta cũng cần phải quan tâm đến đường kính lỗ lưới, điều này giúp chúng ta lọc ra được những loại tạp chất nhỏ đến cỡ nào, tuy nhiên nếu nhỏ quá chúng sẽ gây ảnh hưởng đến lưu lượng chất qua ống. Vì vậy quan tâm đến đường kính lỗ lưới là rất quan trọng.

Phần xả cặn

Phần này thì tương đối đơn giản, chúng là bộ phận xả cặn của lọc Y, giúp cho quá trình sử dụng được liên tục. Bộ phận vận hành hệ thống phải kiểm tra thường xuyên và có định kỳ để xả cặn khi chúng đầy giúp rác, cặn không quay ngược trở lại phần cấp lưu lượng vào.

Nguyên lý hoạt động

Khi lưu chất hoạt động, di chuyển trên đường ống, nếu lưu chất muốn chảy qua van y lọc inox thì phải đi qua lưới lọc. Các loại chất rắn, tạp chất, rác trong hệ thống thủy lực đều được lọc lại và đưa vào phần chứa rác. Dòng nước vẫn chạy quan van bình thường, không bị giảm lưu lượng. Sử dụng lọc chữ y có thể lắp ở vị trí ngang hoặc dọc với bộ phận lưới lọc dốc xuống.

Ưu điểm

+ dựa vào lực chảy của lưu chất và chiều lắp van để lọc y inox hoạt động tự động.

+ thường làm bằng chất liệu inox 304, inox 316 chống rỉ, an toàn với nhiều môi trường.

+ giá thành thấp, thiết kế nhỏ gọn, khối lượng lọc rác inox nhẹ thuận tiện tháo lắp.

Ứng dụng

Lọc y inox được ứng dụng rộng rãi trong các hệ thống bơm nước, loại bỏ cặn bẩn, tạp chất lẫm trong dòng chảy. Làm giảm thiểu sự hư hại cho van, máy bơm hay các thiết bị khác. Có vai trò quan trọng, thiết yếu không thể thiếu trong hệ thống.

Thông số kỹ thuật của lọc Y inox

  • Tốc độ Lọc: 20 – 400 (mesh/cm2)
  • Vật liệu: Inox 304, 316
  • Gioăng làm kín: PTFE, cao su tổng hợp.
  • Dãi kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500.
  • Áp suất làm việc : PN10/PN16.
  • Vât liệu: Thân bằng Gang, Lưới lọc bằng Inox, Sơn phủ Eboxy màu xanh.
  • Kiểu lắp: Mặt bích tiêu chuẩn BS, JIS 10K, ANSI.
  • Nhiệt độ làm việc : 0~280°C.
  • Môi trường làm việc: Nước, nước thải, nước hóa chất, dược phẩm, thực phẩm.
  • Bảo hành : 12 tháng.
  • Tình trạng hàng trong kho có sẵn.

Quý Vị tìm mua sản phẩm kích cỡ nhỏ từ DN15 đến DN50? Tuấn Hưng Phát hiện đang sẵn hàng mẫu lọc y đồng lắp ren. Quý Vị có thể tham khảo thêm

Những lưu ý khi lựa chọn sản phẩm lọc Y inox

Khi quý khách hàng lựa chọn sản phẩm lọc Y inox cần lưu ý những vấn đề như sau để có thể chọn được 1 chiếc lọc chữ y phù hợp với nhu cầu sử dụng:

Lọc Y inox 01

– Cần biết đường kính lưới lọc: Quý khách hàng lọc rác inox trong môi trường mình như thế nào để căn cứ chọn đường kính lưới lọc phù hợp

– Vật liệu inox là gì? Là loại vật liệu inox 304, 201 hay 316, tùy vào môi trường sử dụng mức độ ăn mòn, mức độ chất thải mà chọn loại vật liệu phù hợp

– Căn cứ vào kích cỡ đường ống lắp thiết bị để chọn loại lắp ren hay mặt bích. Các kích cỡ nhỏ nên chọn loại bắt ren từ 15A, 20A, 25A, 32A, 40A, 50A. Và các kích cỡ lớn hơn từ 50A trở lên chúng ta cần phải lắp mặt bích.

– Nếu lắp mặt bích, cần phải lưu ý đến tiêu chuẩn của mặt bích, mặt bích lắp trên ống là tiêu chuẩn BS, JIS10K hay ANSI.

>>Bạn cần sản phẩm lắp đặt cho hệ thống lò hơi – hệ thống cấp phát hơi nóng? Hãy tham khảo mẫu lọc y hơi nóng tại Tuấn Hưng Phát ngay!
