Van Bướm Tiêu Chuẩn BS, Van bướm mặt bích tiêu chuẩn BS JIS DIN ANSI
I. Khái Nghiệm Về Tiêu Chuẩn BS.
1. Tiêu Chuẩn BS Là Gì?
– Tiêu Chuẩn BS Là Gì? BSI có tên đầy đủ theo tiếng Anh – Overview of the BS standard là tên cơ quan tổ chức quốc gia đầu tiên được thành lập trên thế giới vào năm 1901 tại London – Anh.
– Năm 1964, Tiêu Chuẩn BS là căn cứ để thành lập tiêu chuẩn hóa Quốc Tế hay ISO. Tiêu Chuẩn BS hiện có mặt tại 172 Quốc Gia với 80.000 khách hàng.
– Tiêu Chuẩn BS được áp dụng và quản lý trên nhiều lĩnh vực như: Sức khỏe và an toàn, Chống hối lộ, Xây dựng công trình, Quản lý rủi ro, Quản lý an ninh, Quản trị tổ chức, Quản lý thông tin cá nhân …Trong đó hệ thống đường ống tiêu chuẩn BS là một lĩnh vực được nghiên cứu và áp dụng.
– Trong lĩnh vực đường ống và kết nối đường ống cũng như các thiết bị liên quan. Tiêu chuẩn BS là tiêu chuẩn kết nối mặt bích được áp dụng phổ biến nhất hiện nay. Để tìm hiểu thêm về tiêu chuẩn kết nối BS chúng ta cùng tham khảo bảng thông số dưới đây.
2. Bảng Thông Số Mặt Bích Kết Nối Tiêu Chuẩn BS
a. Bảng Vẽ Kỹ Thuật Mặt Bích Tiêu Chuẩn BS
b. Thông Số Mặt Bích Tiêu Chuẩn BS PN10.
| MẶT BÍCH THÉP TIÊU CHUẨN BS 4504 PN10 – RF | ||||||||
| Des. of Goods | Thickness | Inside Dia. | Outside Dia. | Dia. of Circle | Number of Bolt Holes | Hole Dia. | Approx. Weight | |
| t | Do | D | C | h | (kg/Pcs) | |||
| inch | DN | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| 1/2 | 15 | 12 | 22 | 95 | 65 | 4 | 14 | 0.58 |
| 3/4 | 20 | 12 | 27.6 | 105 | 75 | 4 | 14 | 0.72 |
| 1 | 25 | 12 | 34.4 | 115 | 85 | 4 | 14 | 0.86 |
| 1.1/4 | 32 | 13 | 43.1 | 140 | 100 | 4 | 18 | 1.35 |
| 1.1/2 | 40 | 13 | 49 | 150 | 110 | 4 | 18 | 1.54 |
| 2 | 50 | 14 | 61.1 | 165 | 125 | 4 | 18 | 1.96 |
| 2.1/2 | 65 | 16 | 77.1 | 185 | 145 | 4 | 18 | 2.67 |
| 3 | 80 | 16 | 90.3 | 200 | 160 | 8 | 18 | 3.04 |
| 4 | 100 | 18 | 115.9 | 220 | 180 | 8 | 18 | 3.78 |
| 5 | 125 | 18 | 141.6 | 250 | 210 | 8 | 18 | 4.67 |
| 6 | 150 | 20 | 170.5 | 285 | 240 | 8 | 22 | 6.1 |
| 8 | 200 | 22 | 221.8 | 340 | 295 | 8 | 22 | 8.7 |
| 10 | 250 | 22 | 276.2 | 395 | 355 | 12 | 26 | 11.46 |
| 12 | 300 | 24 | 327.6 | 445 | 400 | 12 | 26 | 13.3 |
| 14 | 350 | 26 | 372.2 | 505 | 470 | 16 | 26 | 18.54 |
| 16 | 400 | 28 | 410 | 565 | 525 | 16 | 30 | 25.11 |
| 20 | 500 | 38 | 513.6 | 670 | 650 | 20 | 33 | 36.99 |
| 24 | 600 | 42 | 613 | 780 | 770 | 20 | 36 | 47.97 |
c. Thông Số Mặt Bích Tiêu Chuẩn BS PN16
| MẶT BÍCH THÉP TIÊU CHUẨN BS 4504 PN16 – RF | ||||||||
| Des. of Goods | Thickness | Inside Dia. | Outside Dia. | Dia. of Circle | Number of Bolt Holes | Hole Dia. | Approx. Weight | |
| t | Do | D | C | h | (kg/Pcs) | |||
| inch | DN | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| 1/2 | 15 | 14 | 22 | 95 | 65 | 4 | 14 | 0.67 |
| 3/4 | 20 | 16 | 27.6 | 105 | 75 | 4 | 14 | 0.94 |
| 1 | 25 | 16 | 34.4 | 115 | 85 | 4 | 14 | 1.11 |
| 1.1/4 | 32 | 16 | 43.1 | 140 | 100 | 4 | 18 | 1.63 |
| 1.1/2 | 40 | 16 | 49 | 150 | 110 | 4 | 18 | 1.86 |
| 2 | 50 | 18 | 61.1 | 165 | 125 | 4 | 18 | 2.46 |
| 2.1/2 | 65 | 18 | 77.1 | 185 | 145 | 4 | 18 | 2.99 |
| 3 | 80 | 20 | 90.3 | 200 | 160 | 8 | 18 | 3.61 |
| 4 | 100 | 20 | 115.9 | 220 | 180 | 8 | 18 | 4 |
| 5 | 125 | 22 | 141.6 | 250 | 210 | 8 | 18 | 5.42 |
| 6 | 150 | 22 | 170.5 | 285 | 240 | 8 | 22 | 6.73 |
| 8 | 200 | 24 | 221.8 | 340 | 295 | 12 | 22 | 9.21 |
| 10 | 250 | 26 | 276.2 | 395 | 355 | 12 | 26 | 13.35 |
| 12 | 300 | 28 | 327.6 | 445 | 410 | 12 | 26 | 17.35 |
| 14 | 350 | 32 | 372.2 | 505 | 470 | 16 | 26 | 23.9 |
| 16 | 400 | 36 | 410 | 565 | 525 | 16 | 30 | 36 |
| 20 | 500 | 44 | 513.6 | 670 | 650 | 20 | 33 | 66.7 |
| 24 | 600 | 52 | 613 | 780 | 770 | 20 | 36 | 100.54 |
II. Van Bướm Kết Nối Tiêu Chuẩn BS.
– Tiêu Chuẩn BS hiện nay là một trong những tiêu chuẩn được áp dụng nhiều nhất tại Việt Nam. Với nhu cầu lắp mới và thay thế vô cùng lớn, đòi hỏi chất lượng ngày càng cao và tính tương thích với hệ thống.
– Đáp ứng nhu cầu đó của thị trường, Cty TNHH TM Tuấn Hưng Phát kết hợp với tập đoàn van công nghiệp Wonil lớn nhất Hàn Quốc đã cho ra mắt sản phẩm Van Bướm Kết Nối Wafertại thị trường Việt Nam, có khả năng tương thích tuyệt đối với Tiêu Chuẩn BS là sự lựa chọn tuyệt vời cho khách hàng. ( gọi tắt Van Bướm Tiêu Chuẩn BS )
– Van Bướm Tiêu Chuẩn BS được phân loại như sau:
- Phân loại theo vật liệu:
- Van Bướm Thân Gang Cánh Inox Tiêu Chuẩn BS
- Van Bướm Toàn Thân Inox Tiêu Chuẩn BS
- Phân loại theo cấu tạo.
- Van Bướm Tiêu Chuẩn BS Tay Gạt.

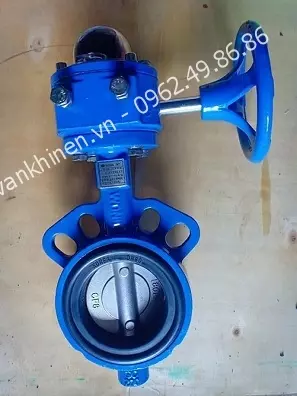

- Van Bướm Tiêu Chuẩn BS Tay Quay.
III. Hình Ảnh Và Thông Số Van Bướm Tiêu Chuẩn BS
1. Van Bướm Thân Gang Cánh Inox Tiêu Chuẩn BS.
a. Thông Số Chung Van Bướm Thân Gang Cánh Inox Tiêu Chuẩn BS.
| Model: WSBL-16 / WSBG-16 |
|
| Thân: Gang GCD450 | |
| Trục: Inox304 | |
| Cánh Van: Inox304 | |
| Gioăng làm kín: EPDM | |
| Kết nối: van bướm wafer đa tiêu chuẩn | |
| Áp suất làm việc: PN16 | |
| Áp lực test: 21kg/cm2 | |
| Nhiệt độ: Max 110°C | |
| Xuất xứ: Wonil – Hàn Quốc |
b. Catalogue Van Bướm Thân Gang Cánh Inox Tiêu Chuẩn BS.
2. Van Bướm Toàn Thân Inox Tiêu Chuẩn BS.
a. Thông Số Chung Van Bướm Toàn Thân Inox
| Model: WSBL-1 / WSBG-1 |
  |
| Thân: SUS304 | |
| Trục: SUS304 | |
| Cánh Van: SUS304 | |
| Gioăng làm kín: PTFE ( Tepflon ) | |
| Kết nối: Wafer Đa Tiêu Chuẩn | |
| Áp suất làm việc: PN16 | |
| Áp lực test: 25kg/cm2 | |
| Nhiệt độ: Max 150°C | |
| Xuất xứ: Wonil – Hàn Quốc |
b. Catalogue Van Bướm Toàn Thân Inox Tiêu Chuẩn BS.
IV. Giá Van Bướm Tiêu Chuẩn BS Tốt Nhất.
– Quý Khách Hàng quan tâm về giá thành của Van Bướm Tiêu Chuẩn BS. Vui lòng liên hệ ngay tới số Hotline
– Với vai trò là đơn vị phân phối độc quyền sản phẩm Van Bướm Tiêu Chuẩn BS, cty chúng tôi cam kết mang đến giá thành tốt nhất cũng như dịch vụ hoàn hảo nhất.
