Đồng hồ đo áp dạng màng

1. Giới thiệu về đồng hồ đo áp suất màng:

Hiện nay thiết bị đồng hồ đo áp suất (Bạn có thể xem thêm mẫu đồng hồ áp suất tại: https://vankhinen.vn/dong-ho-do-ap-suat-d14.html) được sử dụng rộng rãi trong công nghiệp, sản xuất. Tuy nhiên không phải đồng hồ nào cũng có thể sử dụng được. Hiện nay đồng hồ áp thông thường được gắn với ống thẳng hoặc xy phông cong. Đối với các lưu chất có đặt tính dễ kết tinh, đóng cục (độ nhớt cao), hoặc lưu chất có tính ăn mòn kim loại thì loại đồng hồ thông thường không thể sử dụng được khi đó chúng ta phải dùng loại đồng hồ đo áp suất dạng màng.

Vậy đồng hồ đo áp suất dạng màng là gì?

Đồng hồ đo áp suất dạng màng là loại đồng hồ đo áp suất mà nó có màng có thể ngăn được các loại chất rắn, chất bị vón cục, độ nhớt cao, giúp cho đồng hồ hiển thị áp suất được an toàn.

Tùy vào đặc tính của lưu chất cần đo, mà chúng ta chọn loại màng phù hợp
– Đối với lưu chất: nước muối, xút, nước thải…không có tính ăn mòn kim loại (SS316), cần dùng màng có vật liệu Inox 316 (SS316) hoặc Inox 316 L (SS316L)
– Đối với lưu chất có tính axit: HCl, H2SO4…cần dùng màng có vật liệu SS316 + PTFE
– Đối với các lưu chất có tính oxi hóa mạnh, bạn cần có bảng tra vật liệu để chọn loại vật liệu phù hợp

>>> Hàn Quốc có nhiều thương hiệu nổi tiếng, trong đó có thể nhắc đến Wise, và Đồng hồ đo áp wise là một đại diện. Nhấn vào tên để xem ngay bạn nhé.

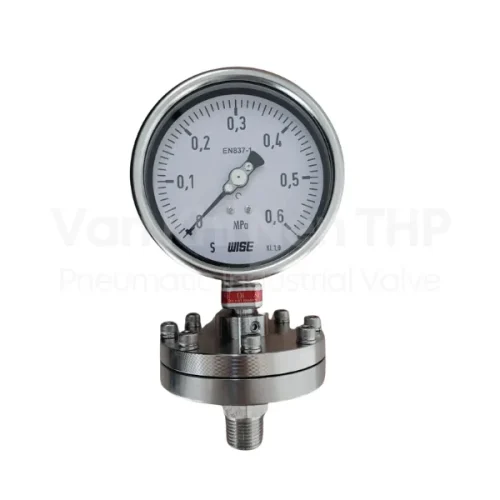

2. Hình ảnh đồng hồ áp suất dạng màng:

3. Cấu tạo của đồng hồ đo áp suất màng:

Cấu tạo của đồng hồ áp suất màng bao gồm 1 đồng hồ đo áp suất và 1 cơ cấu màng ngăn cách ly giữa môi trường đo áp suất với đồng hồ

Đồng hồ đo áp dạng màng được cấu tạo từ những thành phần chính sau:

• – Bộ phận cảm biến
• – Màng cách lý, cách lý lưu chất trực tiếp tiếp xúc đồng hồ
• – Bộ truyền động
• – Mặt hiển thị
• – Kim đồng hồ
• – Vỏ đồng hồ
• – Kính quan sát

4. Nguyên lý hoạt động của đồng hồ áp suất màng:

Lưu chất tác động vào lớp màng làm cho màng này nén lại theo chiều mũi tên “1”, thông qua dầu silicon truyền lực nén từ màng đến ống bourdon theo chiều mũi tên “2” làm ống này giãn ra, thông qua cơ cấu truyền động làm cho kim đồng hồ quay theo chiều muỗi tên 3. Thông qua mặt hiển thị, giúp hiển thị giá trị áp suất đo được
Áp suất càng cao dẫn đến lực nén vào màng càng lớn -> ống boudon giãn nở càng lớn -> kim quay càng nhiều -> hiển thị áp suất càng lớn.

5. Thông số kỹ thuật của đồng hồ áp dạng màng:

• – Vật liệu chế tạo: Inox 304, 316 (SUS304.316, 316L)
• –  Đường kính mặt đồng hồ: D50, D63, D75, D100, D150mm
• – Dải đo của mặt đồng hồ : 0 ~ 1000 Kgf/cm2, -76, 0 ~ 2, 4, 6, 10, 15,  … 350; -76cmHg
• – Đơn vị đo:   Mpa, Kpa, psi, cmHg, kgf/cm2, Bar
• – Kiểu đồng hồ: chân đứng, chân sau, chân đứng có vành, chân sau có vành
• – Nguồn gốc xuất sứ: Hàn Quốc, Đài Loan
• – Nhãn hiệu:  Wise, wika, kk gause, v,v….
• – Bảo hành: 12 tháng theo cơ chế 1 đổi 1 trên toàn quốc
• – Thanh toán linh động
