Bẫy hơi đồng tiền

Bẫy hơi đồng tiền có chức năng dùng để tách lượng nước ngưng, khí không ngưng ra khỏi hệ thống đường ống. Thiết bị này được sử dụng rộng rãi trong hệ thống ống hơi; nhằm mục đích cải thiện hiệu suất trao đổi nhiệt trong các thiết bị trao đổi nhiệt… Bẫy hơi đồng tiền ứng dụng chủ yếu trong các hệ thống hơi nóng như lò hơi, nồi hơi, hệ thống có áp suất và nhiệt độ cao.

Giới thiệu về bẫy hơi đồng tiền

Bẫy hơi đồng tiền còn được gọi bằng tên: “bẫy hơi nhiệt động“; là loại thiết bị được lắp đặt trên đường ống dùng để tách lượng nước ngưng đọng trên đường hơi ra khỏi đường hơi nóng. Thiết bị này giúp cho hệ thống hơi, đường hơi có hơi nóng 100% không có pha lẫn những hạt nước nhỏ li ti nào.

Bẫy hơi dạng đồng tiền được thiết kế bởi nhiều miếng nhiệt được ghép với nhau, khi có nước ngưng đọng thì những tấm nhiệt này sẽ ở trong môi trường nhiệt độ thấp sẽ không bị biến dạng và giúp hơi nước ngưng tụ thành dạng chất lỏng và được thải ra ngoài. Khi toàn bộ nước ngưng trong cóc được thải ra ngoài thì nhiệt độ bẫy hơi bắt đầu tăng dần đến khi nhiệt độ đủ lớn thì tấm nhiệt tĩnh sẽ biến dạng và đóng van lại. Và cứ thế chu trình lại lặp lại.

Bẫy hơi nhiệt động hoạt động bằng cơ và hoàn toàn tự động dựa trên tính chất của hơi nóng, nước, và không khí.

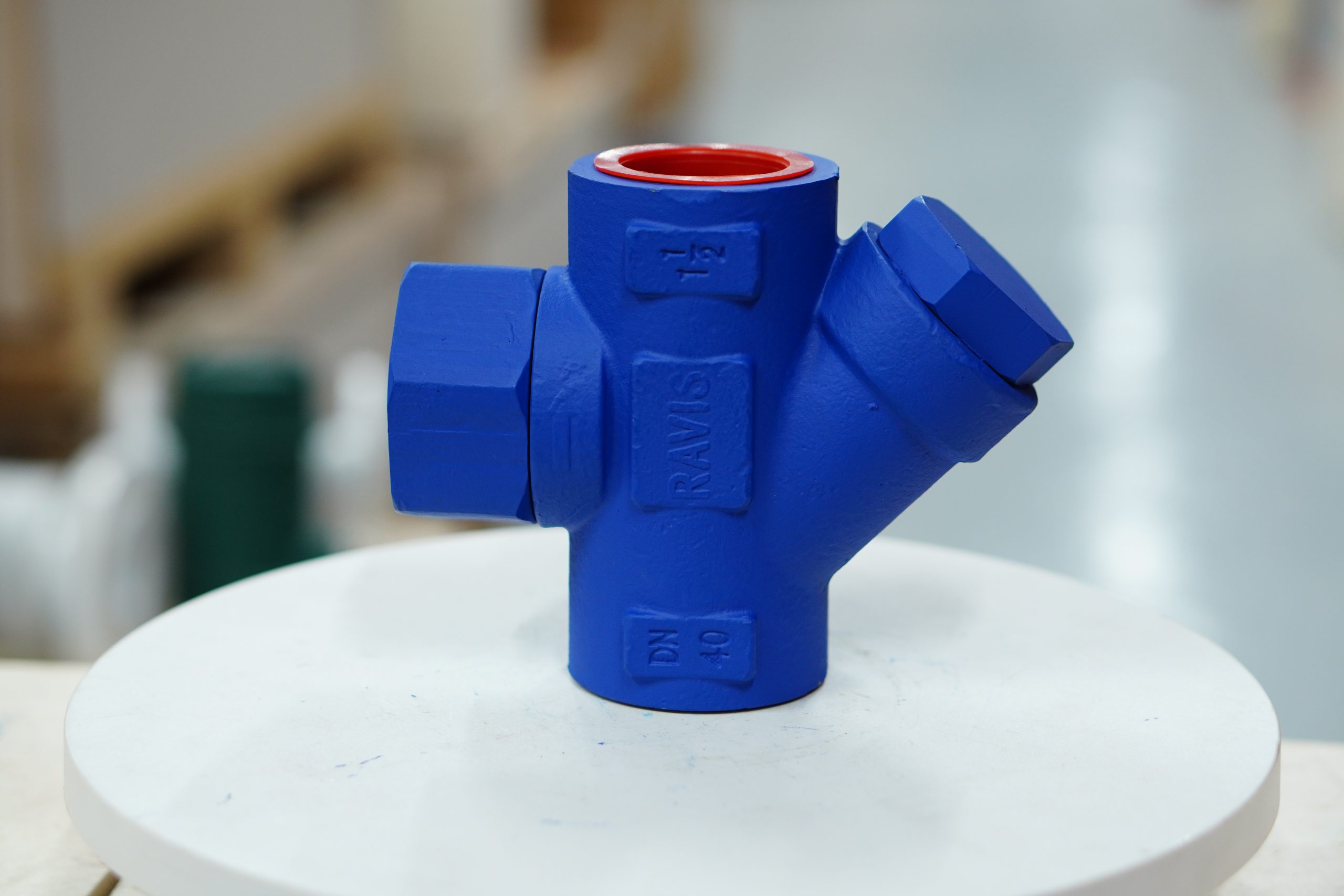

Hình ảnh thực tế bẫy hơi đồng tiền

Dưới đây là một số hình ảnh thực tế bẫy hơi đồng tiền tại kho hàng của chúng tôi để khách hàng có cái nhìn trực quan hơn.

Cấu tạo bẫy hơi nhiệt động

Bẫy hơi nhiệt động hay bẫy hơi đồng tiền có cấu tạo gồm 5 bộ phận chính:

• Thân vỏ: là bộ phận khung, bao bọc bảo vệ các bộ phận lắp giáp bên trong. Thân vỏ còn có trang bị bước ren trong hoặc mặt bích để kết nối với đường ống, cấu thành hệ thống kín cho lưu chất vận chuyển trong đó. Bộ phận này chủ yếu làm bằng gang và sơn phủ epoxy chống va đập – chống bám bụi.
• Bộ lọc: dùng để lọc rác, cặn, tạp chất có trong dòng lưu chất. Bộ lọc dạng lưới, thường chế tạo bằng inox
• Đĩa hay gọi là đồng tiền: là bộ phận có thể di chuyển lên – xuống để mở – đóng nhằm thoát nước ngưng ra.
• Nắp bẫy hơi: bộ phận chứa đĩa có kết cấu rãnh để đĩa có thể di chuyển lên – xuống
• Nút bịt: thường gắn với lưới lọc, và được sử dụng để xả nước chủ động cũng như trong quá trình vệ sinh, bảo dưỡng bẫy hơi.

Thông số kỹ thuật của bẫy hơi dạng đồng tiền

• Chất liệu: Gang dẻo
• Đĩa, trục có vật liệu bằng inox
• Áp lực làm việc PN10, PN16
• Kiểu lắp ren, mặt bích
• Nhiệt độ làm việc 0 ~ 300 độ C
• Kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 ( Theo hệ inch 1/2; 3/4 ;1” 1.1/4” ;  1.1/2” ;  2” ;  2.1/2” ;  3”  ; 4” )
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản
• Tình trạng hàng: Có sẵn số lượng lớn
• Thời gian bảo hành: 12 tháng  – 1 năm

> Bẫy hơi dạng cốc phao – một dạng bẫy hơi khác, mang ưu điểm như độ bền cao, lại dễ dàng lắp đặt, sửa chữa & bảo trì.

Nguyên lý hoạt động

Nguyên lý hoạt động của bẫy hơi đồng tiền dựa trên cơ chế tác động của nhiệt và nhiệt động lực. Cụ thể: Đĩa hình tròn còn gọi là đồng tiền có thể di chuyển lên – xuống, đóng vai trò mở hoặc đóng xả nước ngưng và không khí. Nó có thể di chuyển nhờ sự tác động của áp suất sinh ra từ nhiệt và nhiệt động lực của hơi nóng.

• Khi hơi nóng tràn vào, hơi nóng di chuyển với vận tốc cao đẩy đĩa lên và tràn đầy không gian bên trên đĩa. Khi đó, áp suất phần không gian bên trên đĩa tăng cao, đẩy đĩa xuống, bịt kín cửa xả, ngăn không cho hơi nóng ra ngoài.
• Sau một thời gian, các yếu tố nhiệt độ môi trường tác động làm hơi nước ngưng tụ, và nước ngưng đạt đến lượng nhất định sẽ đẩy đĩa di chuyển lên. Lúc này, cửa xả đã được mở ra và nước ngưng cùng không khí sẽ theo cửa xả ra khỏi bẫy hơi.
• Khi nước ngưng và không khí được xả hoàn toàn ra ngoài, hơi nóng vận tốc cao sẽ tràn vào và lặp lại bước 1. Chu kỳ hoạt động của bẫy hơi nhiệt động được lặp lại.

Cách lựa chọn kích cỡ bẫy hơi nhiệt động trên các đường ống

Một số lượng lớn người sử dụng hơi nước không biết chọn kích thước bẫy hơi đồng tiền dựa trên kích thước của đường ống một cách đúng đắn. Tuy nhiên, kích thước bẫy phải phù hợp với kích thước ở phía đầu ra của thiết bị của đường ống và nó liên quan chặt chẽ với nhau.

Nói chung, bẫy hơi đồng tiền không bao giờ nên được kích thước nhỏ hơn so với đường ống thiết bị đầu ra vì điều này có thể dẫn đến tình trạng tràn ngập nước làm thiết bị sẽ bị hư hại hoặc ảnh hưởng đến các vấn đề về nhiệt độ.

>>>Vankhinen-THP cung cấp đa dạng các thiết bị ứng dụng trong các hệ thống hơi nóng như: Van cầu hơi – van 1 chiều hơi nóng

Ưu điểm và nhược điểm của bẫy hơi đồng tiền

Ưu điểm:

+ Có thể hoạt động hết mức mà không cần điều chỉnh từ bên ngoài hoặc bên trong.
+ Kích thước nhỏ gọn nhưng có thể chứa được lượng nước ngưng lớn.
+ Chống lại sự ăn mòn và có thể hoạt động ở nhiệt độ cao.
+ Bảo trì dễ dàng mà không cần phải tháo rời thiết bị ra khỏi đường ống.

Nhược điểm:

+ Bẫy không hoạt động chính xác ở môi trường áp suất thấp.
+ Ít bền hơn các loại khác do thường xuyên mở / đóng cửa.
+ Bẫy hoạt động thường gây tiếng ồn nên hạn chế sử dụng ở một số môi trường.

Cung cấp bẫy hơi đồng tiền uy tín – chất lượng

Vankhinen-THP hiện đang cung cấp tất cả các loại bẫy hơi đồng tiền, được nhập khẩu chính hãng từ Hàn Quốc, Đài Loan… Chúng tôi cam kết sản phẩm được nhập khẩu trực tiếp từ nhà máy sản xuất, chất lượng chính hãng – uy tín tuyệt đối. Với chế độ bảo hành lên đến 24 tháng, đổi trả hàng nếu có lỗi do nhà máy sản xuất. Ngoài ra, khi mua hàng tại Vankhinen-THP, khách hàng sẽ được cung cấp đầy đủ các loại giấy tờ, cấp phép đầy đủ chứng chỉ CO~CQ. Hỗ trợ vận chuyển trên toàn quốc! Bên cạnh đó, Đơn vị cũng xây dựng hệ sinh thái các loại sản phẩm van hơi nóng nhằm cung cấp đồng bộ tạo điều kiện để phục vụ Khách Hàng tốt hơn.

Hãy liên hệ trực tiếp với chúng tôi để được tư vấn hỗ trợ lắp đặt sản phẩm bẫy hơi đồng tiền cũng như bất kỳ sản phẩm van – vật tư đường ống nào.
