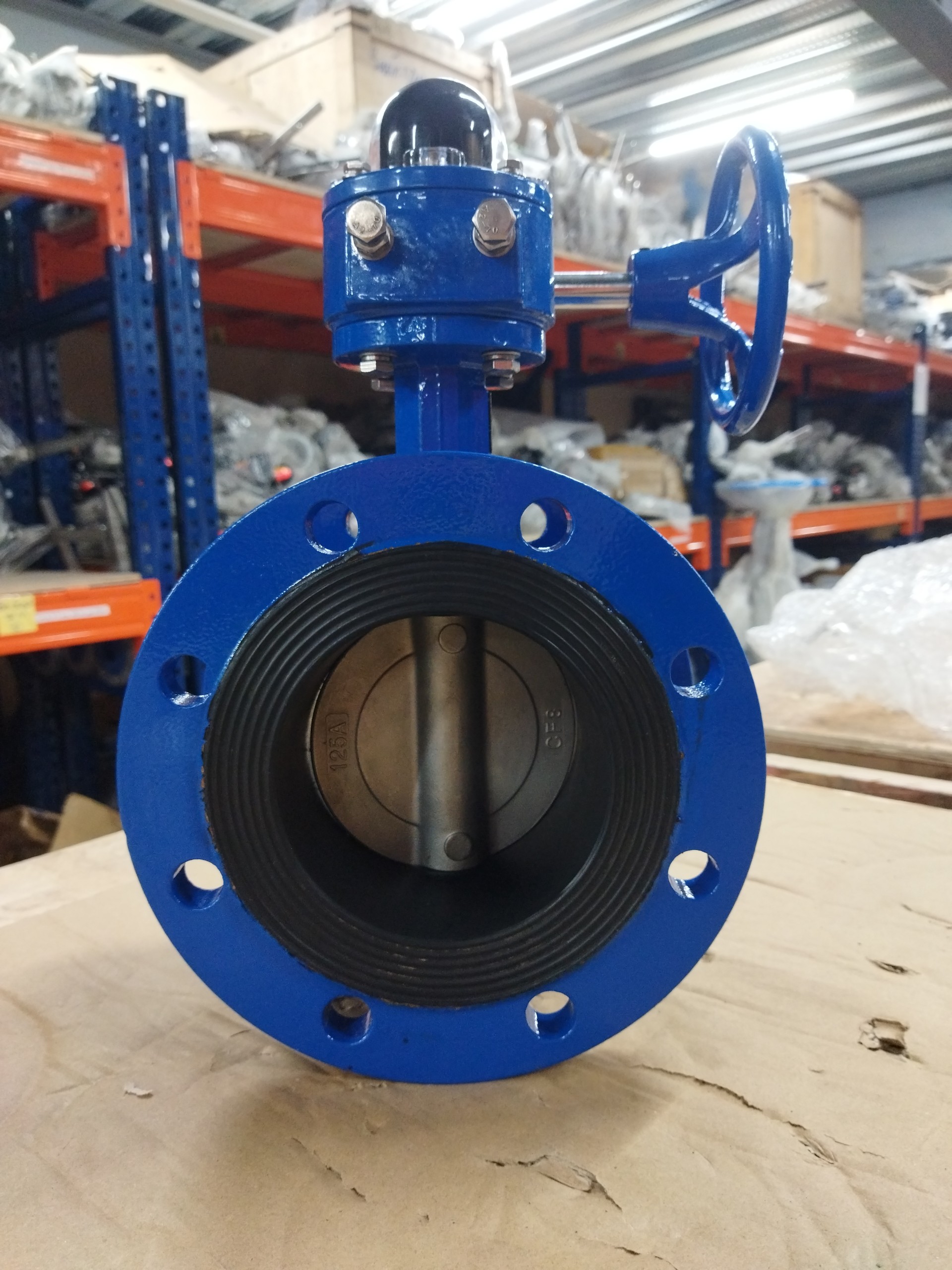

D341J-16C Butterfly Valve là gì?
Định nghĩa van bướm D341J-16C
D341J-16C Butterfly Valve là van bướm điều khiển tay quay (hộp số), làm kín bằng cao su, được thiết kế để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống áp suất trung bình.
Ý nghĩa ký hiệu D341J-16C
- D: Van bướm
- 3: Kiểu kết nối mặt bích
- 4: Truyền động hộp số (tay quay)
- J: Gioăng làm kín bằng cao su
- 16: Áp suất làm việc PN16 (16 bar)
- C: Vật liệu thân van
Cấu tạo van bướm D341J-16C
Thân van (Body)
- Chế tạo từ thân gang dẻo phù hợp hệ thống công nghiệp.
Đĩa van (Disc)
- Thường làm bằng inox 304, tiếp xúc trực tiếp với lưu chất đảm bảo sự dụng trong thời gian dài và tránh tình trạng ăn mòn và hư hại trên hệ thống đường ống.
Gioăng làm kín (Seat)
- Gioăng cao su sử dụng thường là gioăng EPDM, đảm bảo độ kín cao, hạn chế rò rỉ.
Bộ truyền động tay quay
- Hộp số giúp đóng/mở nhẹ, ổn định, đặc biệt hiệu quả với van kích thước lớn giúp khả năng vận hành trơn chu .

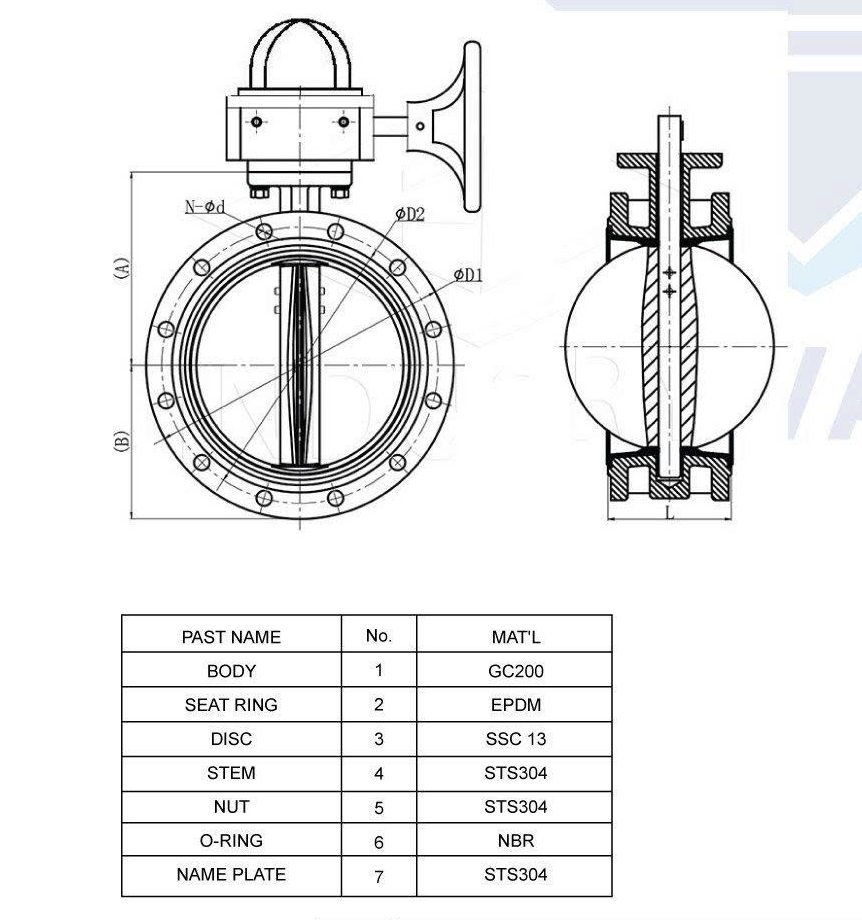

Thông số kỹ thuật D341J-16C Butterfly Valve
Thông số cơ bản
- Áp suất làm việc: PN16 (16 bar)
- Nhiệt độ làm việc: -10°C đến ~120°C (tùy loại gioăng)
- Kích thước: DN50 – DN600 (hoặc lớn hơn)
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn kết nối: GB / JIS / DIN (tùy nhà sản xuất)
Lưu chất phù hợp
Sản phẩm thân gang cánh inox phù hợp sử dụng cho nhiều loại lưu chất khác nhau nhờ sự kết hợp giữa thân gang chắc chắn và cánh inox chống ăn mòn. Van có thể làm việc hiệu quả với nước sạch, nước thải đã qua xử lý, nước làm mát, dầu nhẹ và một số dung dịch hóa chất nhẹ. Cánh inox giúp tăng khả năng chống rỉ sét, hạn chế bám cặn và đảm bảo độ bền khi làm việc trong môi trường ẩm hoặc có tính ăn mòn trung bình. Đây là lựa chọn kinh tế và hiệu quả cho các hệ thống cấp thoát nước, PCCC, HVAC và công nghiệp nói chung.
Nguyên lý hoạt động của van bướm D341J-16C
Cơ chế đóng mở
-
Van bướm tay quay hoạt động dựa trên chuyển động quay của trục van và đĩa van (cánh bướm). Khi người vận hành xoay tay quay, lực quay được truyền qua hộp số (bộ truyền bánh răng) làm trục van quay theo, kéo theo cánh van xoay trong lòng ống để đóng hoặc mở dòng chảy giúp người vận hành dễ dàng sử dụng kể cả đối với size kích thước lớn.
- Song song dòng chảy → Mở hoàn toàn
- Vuông góc dòng chảy → Đóng hoàn toàn
Van bướm D341J-16C Butterfly Valve là giải pháp tối ưu cho các hệ thống đường ống áp suất trung bình, yêu cầu đóng mở ổn định, độ kín cao và chi phí hợp lý. Việc lựa chọn đúng thông số và môi trường sử dụng sẽ giúp tăng tuổi thọ và hiệu quả vận hành hệ thống.
